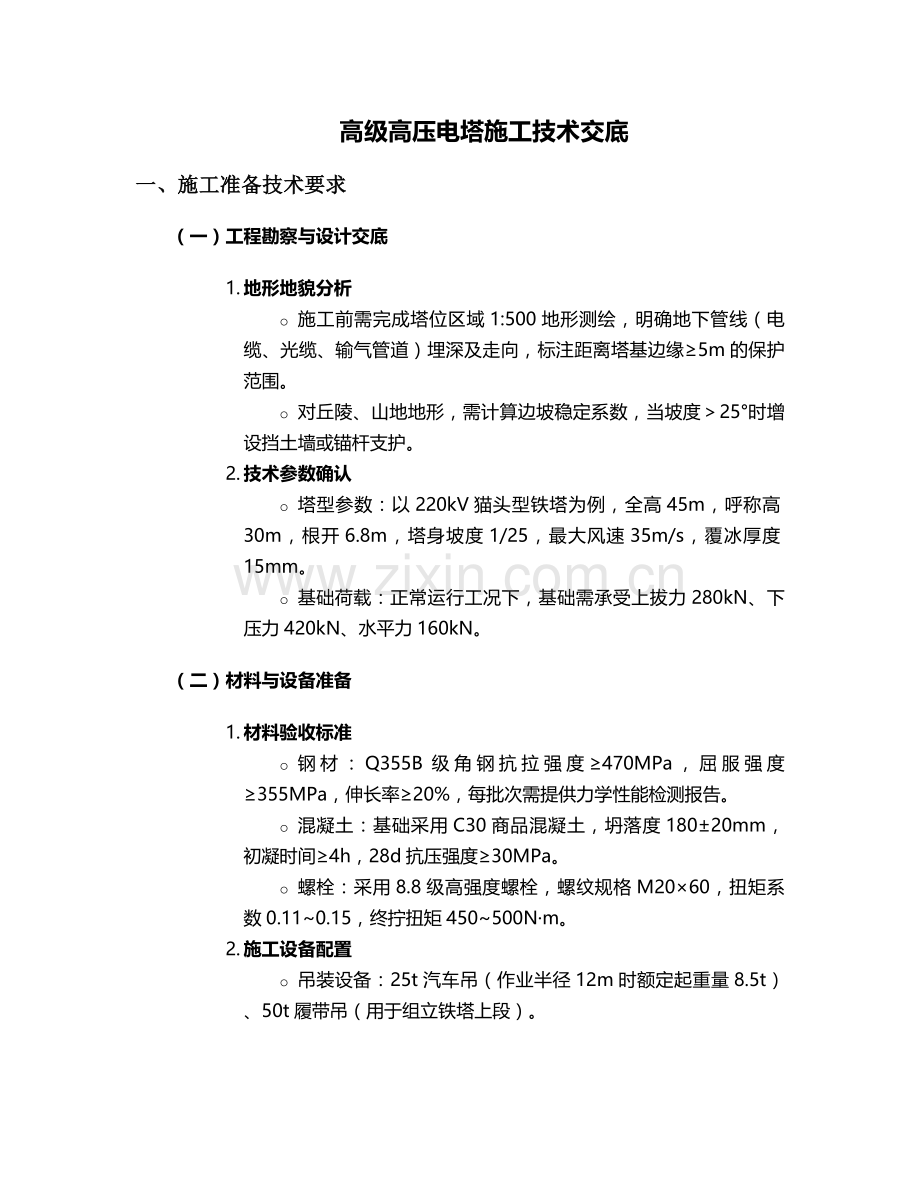

高级高压电塔施工技术交底
一、施工准备技术要求
（一）工程勘察与设计交底
1. 地形地貌分析
o 施工前需完成塔位区域1:500地形测绘，明确地下管线（电缆、光缆、输气管道）埋深及走向，标注距离塔基边缘≥5m的保护范围。
o 对丘陵、山地地形，需计算边坡稳定系数，当坡度＞25°时增设挡土墙或锚杆支护。
2. 技术参数确认
o 塔型参数：以220kV猫头型铁塔为例，全高45m，呼称高30m，根开6.8m，塔身坡度1/25，最大风速35m/s，覆冰厚度15mm。
o 基础荷载：正常运行工况下，基础需承受上拔力280kN、下压力420kN、水平力160kN。
（二）材料与设备准备
1. 材料验收标准
o 钢材：Q355B级角钢抗拉强度≥470MPa，屈服强度≥355MPa，伸长率≥20%，每批次需提供力学性能检测报告。
o 混凝土：基础采用C30商品混凝土，坍落度180±20mm，初凝时间≥4h，28d抗压强度≥30MPa。
o 螺栓：采用8.8级高强度螺栓，螺纹规格M20×60，扭矩系数0.11~0.15，终拧扭矩450~500N·m。
2. 施工设备配置
o 吊装设备：25t汽车吊（作业半径12m时额定起重量8.5t）、50t履带吊（用于组立铁塔上段）。

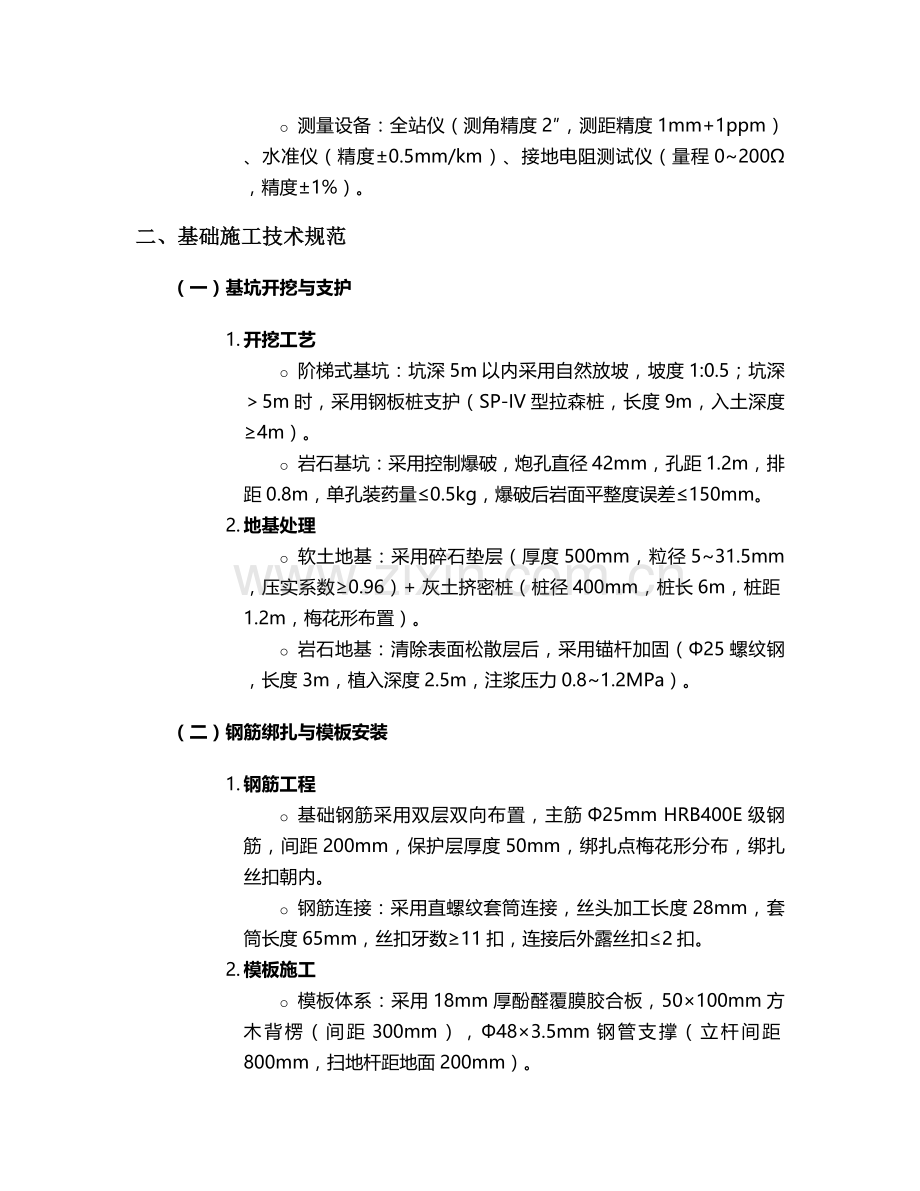

o 测量设备：全站仪（测角精度2″，测距精度1mm+1ppm）、水准仪（精度±0.5mm/km）、接地电阻测试仪（量程0~200Ω，精度±1%）。
二、基础施工技术规范
（一）基坑开挖与支护
1. 开挖工艺
o 阶梯式基坑：坑深5m以内采用自然放坡，坡度1:0.5；坑深＞5m时，采用钢板桩支护（SP-IV型拉森桩，长度9m，入土深度≥4m）。
o 岩石基坑：采用控制爆破，炮孔直径42mm，孔距1.2m，排距0.8m，单孔装药量≤0.5kg，爆破后岩面平整度误差≤150mm。
2. 地基处理
o 软土地基：采用碎石垫层（厚度500mm，粒径5~31.5mm，压实系数≥0.96）+ 灰土挤密桩（桩径400mm，桩长6m，桩距1.2m，梅花形布置）。
o 岩石地基：清除表面松散层后，采用锚杆加固（Φ25螺纹钢，长度3m，植入深度2.5m，注浆压力0.8~1.2MPa）。
（二）钢筋绑扎与模板安装
1. 钢筋工程
o 基础钢筋采用双层双向布置，主筋Φ25mm HRB400E级钢筋，间距200mm，保护层厚度50mm，绑扎点梅花形分布，绑扎丝扣朝内。
o 钢筋连接：采用直螺纹套筒连接，丝头加工长度28mm，套筒长度65mm，丝扣牙数≥11扣，连接后外露丝扣≤2扣。
2. 模板施工
o 模板体系：采用18mm厚酚醛覆膜胶合板，50×100mm方木背楞（间距300mm），Φ48×3.5mm钢管支撑（立杆间距800mm，扫地杆距地面200mm）。
o 尺寸控制：模板安装后，基础根开误差≤10mm，对角线误差≤15mm，顶面标高误差±5mm。
（三）混凝土浇筑与养护
1. 浇筑工艺
o 分层浇筑：厚度≤500mm，采用插入式振捣棒（Φ50mm）振捣，振捣时间15~30s，直至混凝土表面泛浆、无气泡溢出，振捣棒移动间距≤300mm。
o 预埋件安装：地脚螺栓（M36×1200mm）采用钢支架固定，轴线偏差≤5mm，顶面标高误差±2mm，丝扣部分需涂抹黄油并套保护帽。
2. 养护措施
o 覆盖养护：浇筑完成后12h内覆盖土工布，洒水保持湿润，养护期≥14d；冬季施工时采用蒸汽养护，养护温度≥5℃，升温速率≤10℃/h，降温速率≤5℃/h。
三、塔身组立施工工艺
（一）构件验收与预处理
1. 构件检查
o 角钢构件：弯曲度≤1/1000，局部变形≤5mm，表面无裂纹、重皮，锌层厚度≥86μm（热镀锌处理）。
o 螺栓连接：孔距误差≤1mm，孔径比螺栓直径大1~2mm，摩擦面抗滑移系数≥0.45（经喷砂除锈处理）。
2. 地面预组装
o 分片组装：将塔身分为3段（下段15m、中段15m、上段15m），在组装平台上进行预拼，控制整段轴线偏差≤10mm，节点处错边量≤2mm。
o 编号标记：采用油漆在构件上标注塔腿（A/B/C/D）、段号（1/2/3）及安装方向（↑表示朝上）。
（二）吊装组立流程
1. 塔腿组立
o 采用“四点吊装法”，吊点设置在距塔腿顶端1.5m处，起吊角度≤60°，就位后用临时缆风绳固定（缆风绳直径Φ16mm，对地夹角45°，锚固点抗拔力≥150kN）。
o 调整校正：利用全站仪检查塔腿垂直度，偏差≤1/750，对角线相对误差≤20mm。
2. 塔身吊装
o 分段吊装：下段采用25t汽车吊吊装，中段、上段采用50t履带吊，吊装时设置2根缆风绳（Φ18mm）控制摆动，起吊速度≤0.5m/s。
o 螺栓紧固：按“对角对称、由内向外”原则分三次紧固，初拧扭矩为终拧值的50%，复拧至终拧值的80%，终拧后采用扭矩扳手抽检（抽检比例10%，合格率需100%）。
3. 横担安装
o 吊装顺序：先下层横担（长12m，重2.5t），后上层横担（长15m，重3.2t），吊点设置在横担两端1/3处，采用双吊点水平吊装。
o 连接固定：横担与塔身连接螺栓（M24×80mm）终拧扭矩650~700N·m，安装后横担端部下挠≤10mm。
四、架线施工技术要求
（一）导地线展放
1. 张力放线
o 设备配置：张力机（额定张力30kN）、牵引机（额定牵引力25kN）、放线滑车（轮径Φ660mm，槽底直径≥12倍导线直径）。
o 导线参数：采用JL/G1A-400/35钢芯铝绞线，截面积435mm²，拉断力≥92.7kN，放线张力控制在20~25kN（安全系数≥2.5）。
2. 防磨损措施
o 导线与滑车接触处缠绕铝包带（宽度20mm，厚度0.3mm），转角塔处设置防捻器，牵引绳与导线连接采用旋转连接器。
o 跨越施工：跨越公路时搭设防护架（高度≥5m，宽度≥10m），跨越电力线路时采用绝缘网（绝缘强度≥500kV）。
（二）附件安装与紧线
1. 绝缘子安装
o 悬式绝缘子：采用XP-160型瓷绝缘子（额定电压110kV，机电破坏负荷160kN），串长2.2m，安装前检测绝缘电阻≥500MΩ（用2500V兆欧表）。
o 金具连接：耐张线夹（NLL-4型）采用液压压接，压接顺序从管体中部向两端进行，压接后握着力≥95%导线拉断力，压接尺寸偏差±1mm。
2. 紧线工艺
o 张力控制：采用“张力紧线法”，紧线张力45kN，弧垂按设计值（220kV线路，档距400m时弧垂12.5m），误差控制在-2.5%~+5%。
o 相序排列：按“上中下”相序排列（A相黄色、B相绿色、C相红色），相间距离≥2.5m，导线对塔身最小距离≥1.5m。
四、安全与质量控制标准
（一）安全防护措施
1. 高空作业防护
o 攀登设施：设置固定式爬梯（踏步间距300mm，护栏高度1.2m），作业人员佩戴双钩安全带（静负荷≥15kN），使用防坠器（制动距离≤1.5m）。
o 临边防护：塔身平台设置1.2m高防护栏杆（横杆间距500mm），铺设防滑脚手板（厚度≥50mm，脚手板间隙≤20mm）。
2. 电气安全
o 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆架空高度≥2.5m（穿越道路时≥5m）。
o 接地保护：塔基施工期间，设置临时接地极（Φ50mm镀锌钢管，长度2.5m，埋深≥0.8m），接地电阻≤10Ω。
（二）质量验收标准
1. 基础工程
o 混凝土强度：试块检测合格率100%，表面平整度≤8mm/m，无蜂窝、麻面（面积≤0.5%）。
o 接地装置：接地体采用Φ12mm圆钢，埋深≥0.6m，焊接长度≥6倍直径，接地电阻≤4Ω（干燥季节测量）。
2. 铁塔工程
o 整体垂直度：≤1/1500（全高45m时偏差≤30mm），扭转角≤1°。
o 螺栓紧固：终拧扭矩抽检合格率100%，丝扣外露长度2~3扣，防盗帽安装率100%。
3. 架线工程
o 导线损伤：单股损伤面积≤2%时缠绕修补，≤17%时补修管修补，＞17%时锯断重接。
o 弧垂偏差：同相子导线间弧垂偏差≤200mm，各相弧垂相对偏差≤100mm。
五、施工应急与环保要求
（一）应急处置措施
1. 吊装事故应急
o 构件坠落：立即启动应急停车程序，设置警戒区（半径15m），使用25t吊车吊离坠落构件，检查吊具（钢丝绳磨损量≤10%，绳卡数量≥3个，间距100mm）。
o 倾覆预防：当风速≥15m/s时停止吊装作业，已组立塔身需增设临时缆风绳（每侧2根，对称布置）。
2. 触电急救
o 断电隔离：立即切断电源或使用绝缘工具（干燥木棒、绝缘手套）使伤者脱离电源，检查呼吸心跳（如无，立即实施心肺复苏）。
（二）环保施工要求
1. 水土保持
o 基坑排水：设置沉淀池（三级，总容积50m³），废水经沉淀后排放（悬浮物≤100mg/L），弃土运至指定弃渣场（分层碾压，压实系数≥0.9）。
o 植被恢复：施工完成后，对塔基周边3m范围进行绿化（种植当地乡土树种，覆盖率≥90%）。
2. 噪声控制
o 施工时间：昼间（6:00-22:00）噪声≤70dB，夜间（22:00-6:00）禁止施工；确需夜间施工时，采用低噪声设备（噪声≤55dB）并办理夜间施工许可。
本技术交底未尽事宜，需严格遵守《110kV~750kV架空输电线路施工及验收规范》（GB 50233-2014）及设计文件要求，施工过程中遇特殊情况需及时上报技术负责人审批后实施。
