风口保温施工技术交底
一、施工准备要求
（一）材料准备
1. 保温材料
o 采用难燃B1级离心玻璃棉板，厚度≥50mm，密度48kg/m³，导热系数λ≤0.038W/(m·K)，压缩回弹率≥90%（压缩50%，24h）。
o 配套材料：铝箔胶带（厚度≥0.08mm，剥离强度≥1.0N/cm）、保温钉（镀锌低碳钢材质，长度≥100mm，抗拉承载力≥15N）、密封胶（中性硅酮耐候胶，耐温范围-40℃~120℃）。
2. 材料验收标准
o 保温材料进场需提供出厂合格证、性能检测报告，外观无破损、受潮、变形，尺寸偏差≤±2mm。
o 抽样复验：每500㎡玻璃棉板抽样1组（3块），检测导热系数、密度、燃烧性能，合格后方可使用。
（二）机具准备
序号
设备名称
规格型号
数量
用途说明
1
切割刀
美工刀/壁纸刀
5把
切割保温板材
2
电钻
φ6mm钻头
2台
固定保温钉
3
卷尺
3m/5m
3把
尺寸测量
4
直角尺
300mm
2把
角度校准
5
压辊
橡胶材质
2个
压实铝箔胶带
6
靠尺
2m铝合金
1把
平整度检查
7
温度计
-30℃~50℃
1个
环境温度监测

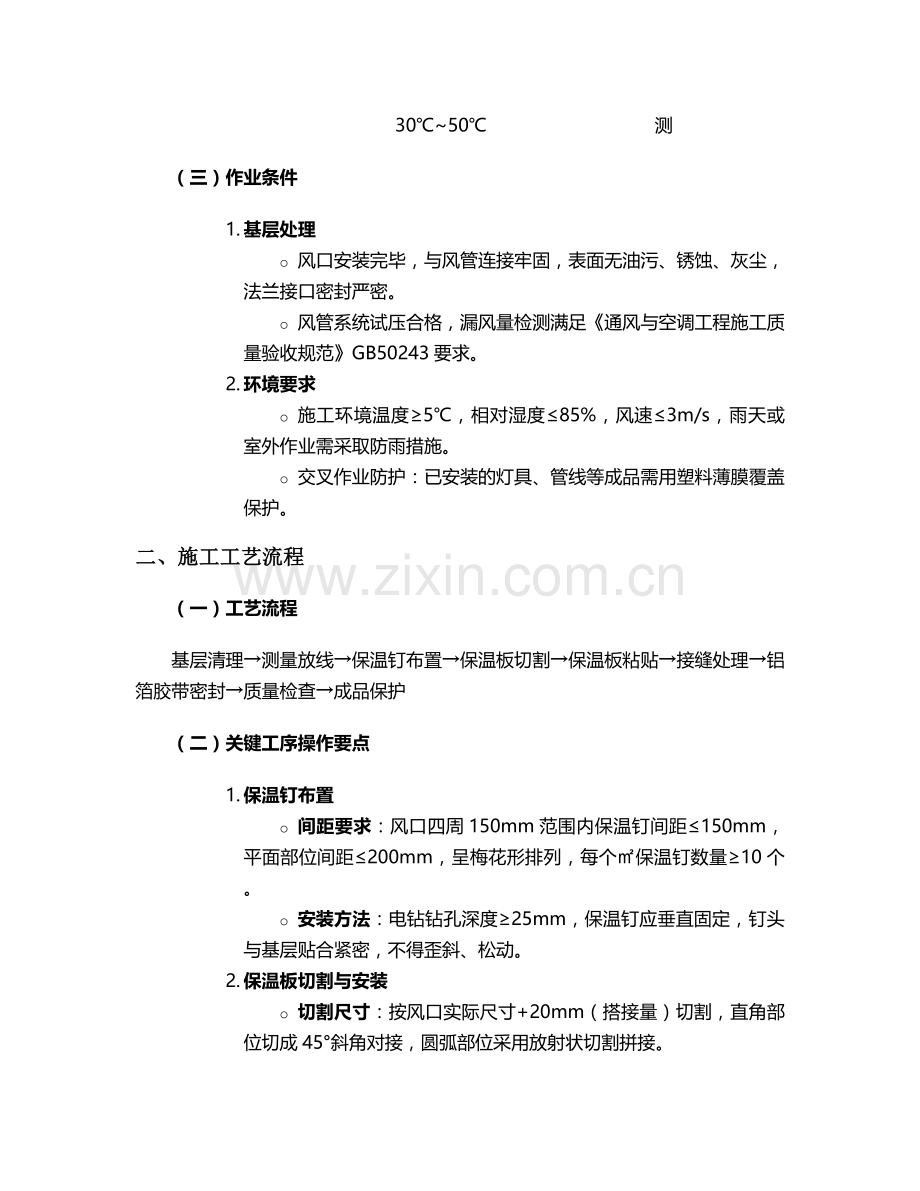

（三）作业条件
1. 基层处理
o 风口安装完毕，与风管连接牢固，表面无油污、锈蚀、灰尘，法兰接口密封严密。
o 风管系统试压合格，漏风量检测满足《通风与空调工程施工质量验收规范》GB50243要求。
2. 环境要求
o 施工环境温度≥5℃，相对湿度≤85%，风速≤3m/s，雨天或室外作业需采取防雨措施。
o 交叉作业防护：已安装的灯具、管线等成品需用塑料薄膜覆盖保护。
二、施工工艺流程
（一）工艺流程
基层清理→测量放线→保温钉布置→保温板切割→保温板粘贴→接缝处理→铝箔胶带密封→质量检查→成品保护
（二）关键工序操作要点
1. 保温钉布置
o 间距要求：风口四周150mm范围内保温钉间距≤150mm，平面部位间距≤200mm，呈梅花形排列，每个㎡保温钉数量≥10个。
o 安装方法：电钻钻孔深度≥25mm，保温钉应垂直固定，钉头与基层贴合紧密，不得歪斜、松动。
2. 保温板切割与安装
o 切割尺寸：按风口实际尺寸+20mm（搭接量）切割，直角部位切成45°斜角对接，圆弧部位采用放射状切割拼接。
o 粘贴要求：保温板应紧贴基层，板缝≤2mm，错缝搭接（搭接宽度≥50mm），转角处整板包裹，严禁拼接。
3. 接缝密封处理
o 板缝处理：采用同材质保温条填充板缝，填充深度与板面平齐，不得突出或凹陷。
o 铝箔胶带施工：胶带宽度≥100mm，沿接缝中心线粘贴，搭接宽度≥50mm，用压辊压实，无气泡、褶皱，转角处做成圆弧过渡（半径≥50mm）。
4. 特殊部位处理
o 风口与风管连接处：保温层延伸至风管保温层内≥100mm，形成连续密封，接口处用密封胶填充饱满。
o 变径风口：采用锥形保温结构，按坡度分层切割，每层错缝≥100mm，外层用玻璃丝布加强（宽度200mm，搭接50mm）。
三、质量控制标准
（一）主控项目
1. 保温层厚度：采用针探法检测，实测厚度≥设计值，允许偏差-5%（且≤2mm），每10个风口检测1处。
2. 粘结强度：保温板粘结面积≥90%，随机抽取5处，用2kg拉力测试保温钉抗拔力，无脱落现象。
3. 密封性能：接缝处用烟雾检测仪检测，漏烟量≤0.01m³/(m·h)，铝箔胶带剥离强度≥0.8N/cm。
（二）一般项目
项目
允许偏差
检查方法
表面平整度
≤3mm/2m
靠尺+塞尺
接缝直线度
≤5mm/2m
拉线+直尺
保温钉间距
±10mm
卷尺测量
胶带粘贴率
100%
目测检查
四、安全与环保措施
（一）安全防护
1. 个人防护
o 作业人员必须佩戴安全帽、防护眼镜、耐碱手套，切割玻璃棉时佩戴防尘口罩（KN95级）。
o 高空作业（≥2m）需搭设脚手架或使用高空作业车，系挂安全带，工具用防坠绳固定。
2. 用电安全
o 电动工具必须有漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆无破损，严禁湿手操作。
（二）环保要求
1. 废弃物处理
o 玻璃棉边角料、废胶带等分类收集，装入密封袋运至指定建筑垃圾场，严禁随意丢弃。
o 切割作业设置专用除尘装置，粉尘排放浓度≤8mg/m³。
2. 噪声控制
o 电钻等机具作业时间控制在8:00-12:00、14:00-18:00，噪声≤70dB，必要时设置隔音屏障。
五、质量通病防治
（一）常见问题及处理方法
质量通病
产生原因
防治措施
保温层空鼓
基层不洁净、保温钉间距过大
清理基层油污，加密保温钉至≤150mm
接缝开裂
胶带粘贴不牢、温度变形
采用双层胶带（交叉粘贴），预留5mm伸缩缝
表面不平整
板材切割偏差、安装未压实
加强切割尺寸复核，用靠尺检查平整度
保温钉脱落
钻孔深度不足、基层强度不够
钻孔深度≥30mm，疏松基层采用膨胀螺栓固定
（二）成品保护
1. 保护措施
o 保温完成后24h内严禁碰撞，设置警示标识（“严禁踩踏”“成品保护”），通道处搭设防护架。
o 后续工序施工时，采用木板覆盖保温层，严禁在保温层上堆放重物（荷载≤0.5kN/㎡）。
2. 修补方法
o 局部破损：切除破损部位，用同规格保温板填补，四周扩大50mm范围重新粘贴胶带。
o 胶带起翘：清理表面后，用热风枪加热胶带，重新压实，边缘补涂密封胶。
六、验收标准与流程
（一）验收依据
1. 《通风与空调工程施工质量验收规范》GB50243-2016
2. 《建筑节能工程施工质量验收标准》GB50411-2019
3. 设计图纸及技术变更文件
（二）验收流程
1. 自检：施工班组对照质量标准逐项检查，填写《风口保温施工自检记录表》。
2. 专检：质检员抽查数量≥30%，重点检查厚度、密封性、平整度，不合格项限期整改。
3. 验收：监理工程师组织验收，核查资料（材料合格证、检测报告、隐蔽记录）及实体质量，签署验收意见。
（三）隐蔽工程验收要点
· 保温钉数量及牢固性
· 保温板接缝处理方式
· 风管与风口连接处保温连续性
· 防火隔离带设置（穿越防火墙部位）
七、施工注意事项
1. 季节性施工措施
o 冬季施工：玻璃棉板需在5℃以上环境存放24h，密封胶使用前预热至15℃，施工后采取保温养护（覆盖棉被）。
o 夏季施工：避免阳光直射，高温时段（≥35℃）安排早晚作业，铝箔胶带粘贴后2h内避免雨淋。
2. 特殊风口处理
o 防火风口：保温材料需采用不燃A级材料（如岩棉板），与风口边框间隙用防火密封胶填塞。
o 球形喷口：保温层做成可拆式结构，采用拉链式铝箔外套，方便后期调节维护。
3. 质量记录要求
o 施工日志需记录：当日施工部位、材料用量、环境温度、质量检查情况、整改事项。
o 隐蔽工程验收记录需附照片（每个检验批≥3张，含全景及细节特写）。
八、质量责任与追溯
1. 责任划分
o 施工员：负责技术交底执行与过程控制
o 质检员：负责材料验收、工序检验、不合格项跟踪
o 作业组长：对本班组施工质量负直接责任
2. 追溯机制
o 每个风口保温设置唯一性标识（编号规则：区域+系统编号+风口序号），标识贴于保温层侧面。
o 质量问题追溯流程：标识查询→施工记录调取→责任人员确认→整改方案制定→复检闭合。
本技术交底未尽事宜，需严格遵守国家现行规范及设计要求，施工中遇特殊情况应及时与技术部门联系解决。
