鹤壁地区硅酸铝针刺毯保温隔热施工方案
一、工程概况
本工程位于河南省鹤壁市淇滨区，为某化工企业高温反应设备及管道保温隔热项目，主要涉及反应釜外壁、蒸汽管道及烟道系统的保温施工。项目总施工面积约860平方米，其中管道保温长度320米，设备保温表面积540平方米。根据工艺要求，保温系统需满足-20℃至1200℃的温度环境，导热系数≤0.034W/(m·k)，且具备防火A级性能及良好的抗热震性。
施工区域划分为三个作业段：反应釜区（包含3台50m³反应釜）、主蒸汽管道区（DN300-DN500无缝钢管）、尾气处理烟道区（矩形截面1.2m×0.8m）。工程采用硅酸铝针刺毯作为核心保温材料，设计保温层厚度为50-150mm（根据不同设备运行温度梯度调整），外层采用0.5mm厚铝皮保护层。
二、材料选择与技术参数
（一）核心材料性能指标
本工程选用鹤壁本地生产的高纯型硅酸铝针刺毯，具体参数如下：
· 密度：128kg/m³（±5%）
· 最高使用温度：1260℃
· 热收缩率：≤3%（1000℃×24h）
· 渣球含量：≤8%（Φ>0.25mm）
· 纤维直径：2.3-3.0μm
· 含湿率：≤7.5%
· 抗拉强度：≥0.08MPa（常温）
（二）辅助材料配置
1. 高温粘结剂：水基型硅酸盐胶粘剂，耐温≥1000℃，初凝时间45-60分钟，粘结强度≥0.15MPa
2. 锚固件系统：

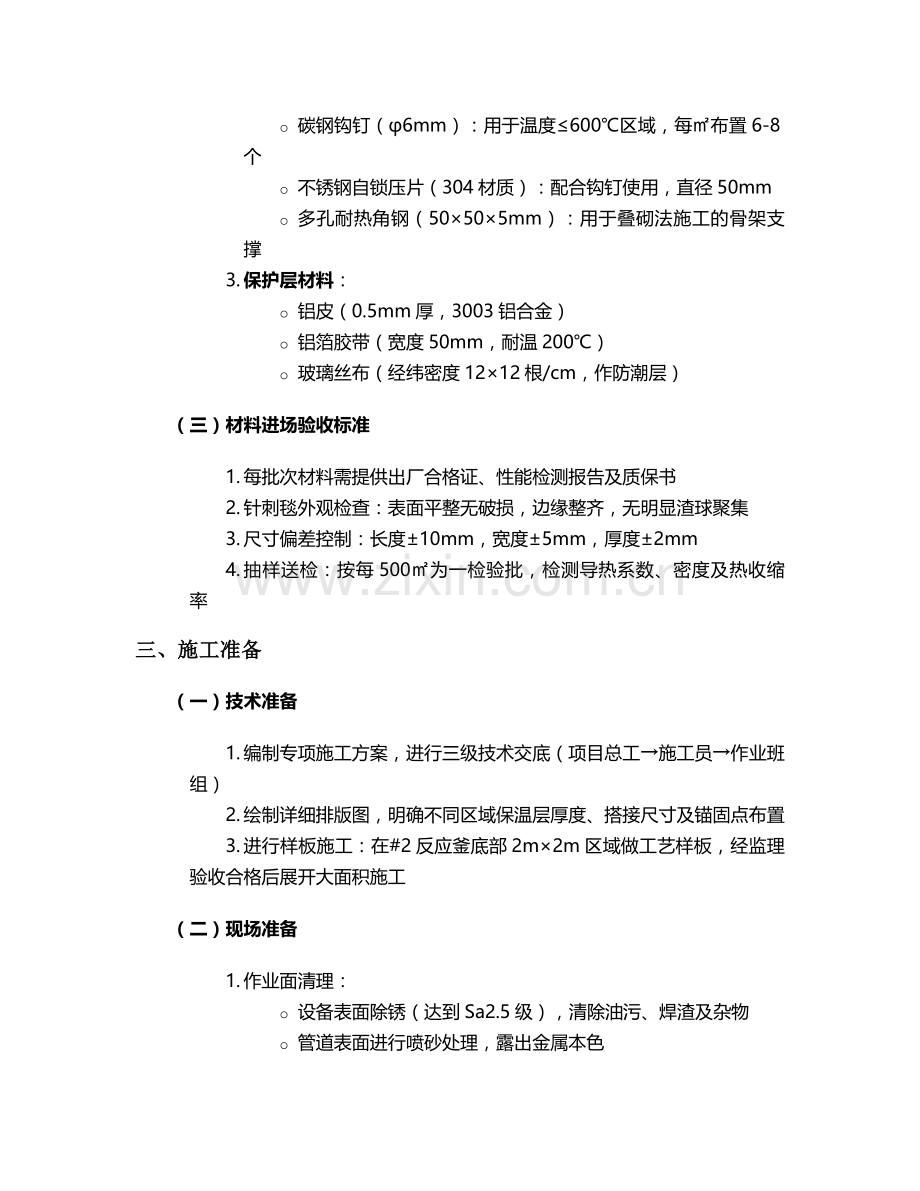

o 碳钢钩钉（φ6mm）：用于温度≤600℃区域，每㎡布置6-8个
o 不锈钢自锁压片（304材质）：配合钩钉使用，直径50mm
o 多孔耐热角钢（50×50×5mm）：用于叠砌法施工的骨架支撑
3. 保护层材料：
o 铝皮（0.5mm厚，3003铝合金）
o 铝箔胶带（宽度50mm，耐温200℃）
o 玻璃丝布（经纬密度12×12根/cm，作防潮层）
（三）材料进场验收标准
1. 每批次材料需提供出厂合格证、性能检测报告及质保书
2. 针刺毯外观检查：表面平整无破损，边缘整齐，无明显渣球聚集
3. 尺寸偏差控制：长度±10mm，宽度±5mm，厚度±2mm
4. 抽样送检：按每500㎡为一检验批，检测导热系数、密度及热收缩率
三、施工准备
（一）技术准备
1. 编制专项施工方案，进行三级技术交底（项目总工→施工员→作业班组）
2. 绘制详细排版图，明确不同区域保温层厚度、搭接尺寸及锚固点布置
3. 进行样板施工：在#2反应釜底部2m×2m区域做工艺样板，经监理验收合格后展开大面积施工
（二）现场准备
1. 作业面清理：
o 设备表面除锈（达到Sa2.5级），清除油污、焊渣及杂物
o 管道表面进行喷砂处理，露出金属本色
o 修补基层缺陷：凹陷处用高温腻子找平，凸起处打磨平整
2. 安全设施搭设：
o 反应釜区域搭设满堂脚手架（立杆间距1.5m×1.5m，步距1.8m）
o 管道区域设置移动式操作平台（宽度≥0.8m，配备1.2m高护栏）
o 安装临时照明（防爆型灯具，照度≥50lux）及通风设备
（三）机具配置
设备名称
规格型号
数量
用途
切割锯
手提式石材切割机
4台
针刺毯裁剪
电锤
Φ8-Φ12mm
3台
钻孔锚固
角磨机
Φ100mm
5台
基层处理
压辊
橡胶材质，长300mm
6个
针刺毯压实
测厚仪
数显式，精度0.1mm
2台
厚度检测
温湿度计
量程-40~60℃
3个
环境监测
四、主要施工流程
（一）基层处理阶段
1. 表面处理：
o 采用喷砂工艺处理金属表面，除锈等级达到GB/T 8923.1规定的Sa2.5级
o 涂刷无机富锌底漆（干膜厚度60μm），间隔4小时后涂刷第二遍
o 对法兰、阀门等异形部位采用高温密封胶填充缝隙，圆弧过渡半径≥50mm
2. 锚固件安装：
o 焊接钩钉：按排版图定位，采用直流焊机点焊固定，焊接长度≥10mm
o 多孔角钢骨架：在烟道区域，沿轴向每600mm焊接一道50×5mm角钢，确保平面度误差≤3mm/m
o 热膨胀补偿：在管道轴向每隔3m设置伸缩缝，宽度20mm，内置陶瓷纤维绳
（二）保温层施工（分工艺实施）
1. 层铺法施工（适用于反应釜外壁）
（1）材料裁剪：
· 根据排版图将针刺毯切割成1200×600mm标准块
· 异形部位采用模板放样，确保切割精度（误差≤2mm）
· 预留搭接余量：纵向50mm，横向10mm
（2）分层粘贴：
· 涂刷高温粘结剂，厚度1.5-2mm，采用齿形刮板保证均匀
· 第一层铺贴：从设备底部开始，自下而上螺旋式上升，相邻块错缝≥1/3毯长
· 第二层铺贴：与第一层呈90°角交叉铺设，接缝处用粘结剂饱满填充
· 厚度控制：每层50mm，采用针式测厚仪检测，累计误差≤±3mm
（3）机械固定：
· 每铺设两层后安装不锈钢压片，拧紧力度以针刺毯微变形为宜（约0.5N·m扭矩）
· 压片间距：环向300mm，轴向250mm，呈梅花形布置
· 边角处理：设备阴阳角处增设50mm宽加强条，采用双层错缝包裹
2. 叠砌法施工（适用于高温烟道）
（1）条带加工：
· 将针刺毯切割成100mm宽、1200mm长的条带
· 用专用模具将条带预压成U型截面（曲率半径与烟道一致）
（2）锚固安装：
· 将条带插入多孔角钢，采用Φ4mm不锈钢锚杆横向贯穿固定
· 层间错缝：上下层条带搭接长度≥150mm，圆周方向错开1/2带宽
· 填充处理：条带间缝隙用同材质碎棉填充，并用粘结剂密封
3. 管道缠绕法施工
（1）毯卷制备：
· 将针刺毯切割成宽度等于保温厚度的卷材（50-150mm）
· 卷材两端预涂100mm宽粘结剂搭接区
（2）螺旋缠绕：
· 从管道低端向高端缠绕，搭接宽度50mm（±5mm）
· 每缠绕一圈用铝箔胶带临时固定（间隔300mm）
· 缠绕完成后安装镀锌铁丝箍（Φ1.2mm），间距200mm
（三）保护层施工
1. 玻璃丝布防潮层：
o 采用螺旋式缠绕，搭接宽度≥50mm，用自粘胶带固定
o 搭接方向：顺水（管道）/顺坡（设备），确保无积液
2. 铝皮安装：
o 板材加工：采用压边机制作180°咬口，圆弧部位采用专用卷圆机
o 固定方式：自攻螺钉（间距150mm）+ 抽芯铆钉（转角处加密）
o 伸缩缝处理：预留5-10mm间隙，填充防火岩棉后用铝箔胶带密封
五、质量控制标准
（一）主控项目
1. 厚度偏差：-5%~+10%（设计值），每20㎡检测一点
2. 粘结强度：≥0.1MPa（现场拉拔试验，每检验批3组）
3. 接缝质量：缝隙≤2mm，用塞尺检查，合格率100%
4. 热损失检测：表面温度≤50℃（环境温度25℃时），采用红外测温仪检测
（二）一般项目
1. 表面平整度：≤5mm/m（2m靠尺检查）
2. 锚固点间距：偏差≤15mm，抽查比例20%
3. 保护层外观：无褶皱、变形，咬口平整，铆钉排列整齐
4. 伸缩缝设置：位置偏差≤30mm，宽度符合设计要求
（三）验收程序
1. 隐蔽工程验收：保温层施工完成后，报监理检查签字
2. 分项工程检验：按设备区域划分，每个区域单独验收
3. 整体性能测试：系统试运行48小时后，进行热成像检测
六、安全与环保措施
（一）劳动防护
1. 个人防护装备：
o 呼吸系统：N95防尘口罩+护目镜（粉尘浓度≥2mg/m³时升级为电动送风呼吸器）
o 身体防护：防静电工作服、耐高温手套、防扎鞋
o 听力保护：在打磨作业区佩戴耳塞（噪声≥85dB）
2. 作业环境控制：
o 通风要求：局部排风量≥2000m³/h（粉尘浓度控制≤1.5mg/m³）
o 照明要求：作业面照度≥100lux，危险区域设置警示灯
o 温湿度控制：粘结剂施工时环境温度5-35℃，相对湿度≤80%
（二）安全技术措施
1. 高空作业防护：
o 脚手架搭设后需经第三方检测，验收合格挂牌使用
o 作业人员使用双钩安全带，安全带高挂低用
o 工具传递使用工具袋，严禁抛掷物料
2. 防火防爆管理：
o 动火作业办理许可证，配备2具8kg干粉灭火器
o 高温粘结剂存放距离火源≥10m，设置专用库房
o 焊接作业下方设置接火斗，配备灭火毯
（三）环保要求
1. 粉尘控制：
o 切割作业设置移动式除尘设备
o 废料集中收集，可回收纤维用于填充缝隙
o 运输车辆必须覆盖篷布，出场前冲洗轮胎
2. 噪声治理：
o 高噪声设备设置隔音罩（如切割机、角磨机）
o 合理安排作业时间，避免夜间施工（22:00-6:00）
o 噪声敏感区设置隔声屏障，衰减量≥20dB
七、施工进度计划
施工阶段
工期（天）
主要工作内容
资源配置
施工准备
5
材料进场检验、脚手架搭设、技术交底
施工员2人，普工5人
基层处理
7
表面除锈、底漆涂刷、锚固件安装
焊工3人，打磨工4人
反应釜保温
10
分层铺贴针刺毯、锚固系统安装
保温工8人，辅助工4人
管道保温
8
缠绕施工、保护层安装
保温工6人，钣金工2人
烟道保温
6
叠砌法施工、密封处理
保温工5人，木工2人
验收整改
4
系统检测、缺陷修复
质检员2人，各工种配合
八、验收标准与文件归档
（一）验收依据
1. 《工业设备及管道绝热工程施工规范》GB 50126-2008
2. 《硅酸盐复合绝热涂料》GB/T 17371-2008
3. 《绝热用硅酸铝棉及其制品》GB/T 16400-2017
4. 设计图纸及技术交底文件
（二）竣工资料清单
1. 材料出厂合格证及检测报告
2. 隐蔽工程验收记录
3. 施工检验批质量验收记录
4. 热成像检测报告
5. 施工记录（含照片影像资料）
6. 竣工图（含实际变更标注）
九、应急预案
（一）火灾应急处置
1. 立即切断作业区域电源，组织人员疏散
2. 初期火灾使用现场灭火器扑救，较大火情拨打119
3. 高温设备起火时，采用干砂覆盖，严禁用水直接喷射
（二）粉尘爆炸预防
1. 控制粉尘浓度在爆炸下限以下（硅酸铝粉尘爆炸下限20g/m³）
2. 设备接地电阻≤4Ω，消除静电积聚
3. 禁止使用易产生火花的工具在粉尘区域作业
（三）中毒急救
1. 设立急救站，配备氧气袋、急救箱及冲洗设备
2. 发生粉尘吸入反应时，立即脱离现场至通风处
3. 严重者送鹤壁市人民医院救治（距离施工现场8km）
本方案未尽事宜，应严格按照国家现行规范及鹤壁市建设工程管理规定执行。施工过程中如遇特殊情况，需及时与设计单位、监理单位协商解决，形成书面变更记录。
