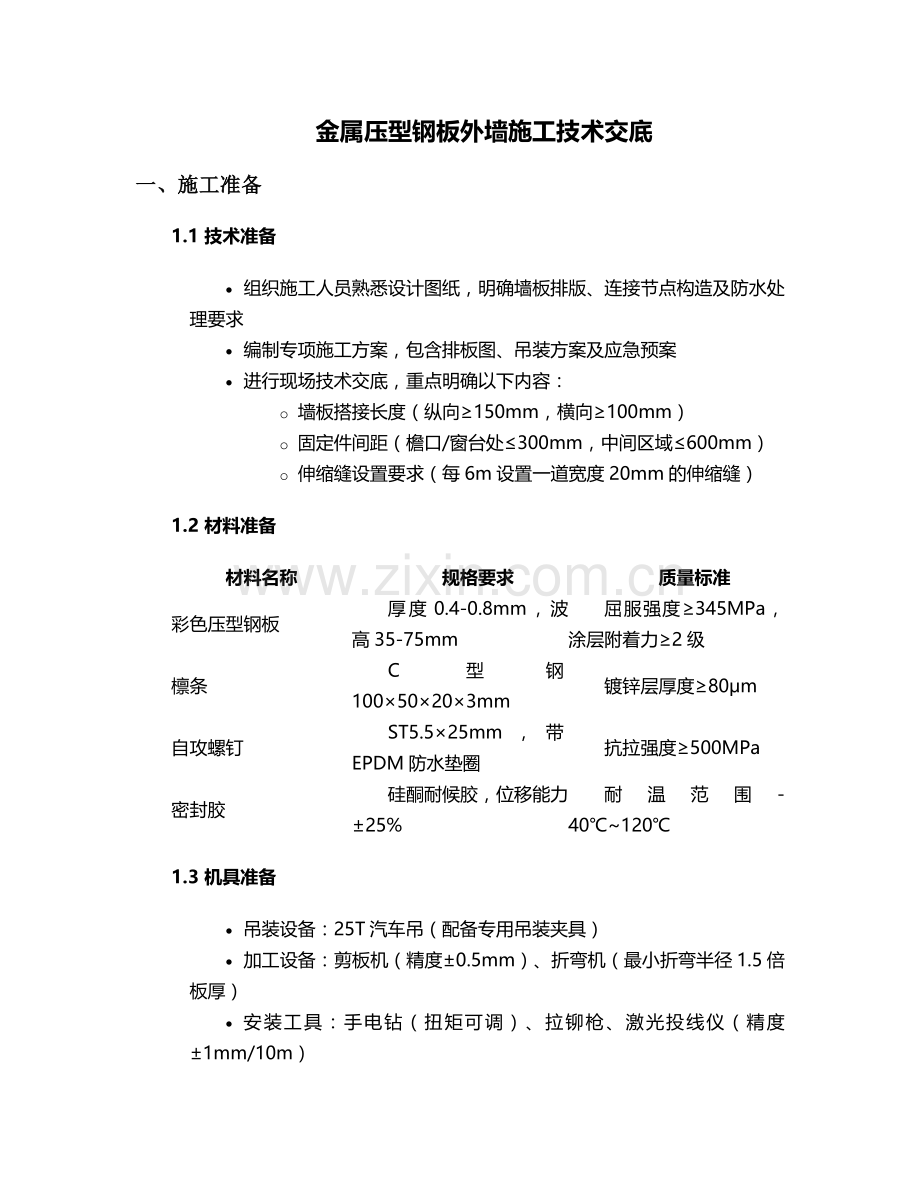

金属压型钢板外墙施工技术交底
一、施工准备
1.1 技术准备
· 组织施工人员熟悉设计图纸，明确墙板排版、连接节点构造及防水处理要求
· 编制专项施工方案，包含排板图、吊装方案及应急预案
· 进行现场技术交底，重点明确以下内容：
o 墙板搭接长度（纵向≥150mm，横向≥100mm）
o 固定件间距（檐口/窗台处≤300mm，中间区域≤600mm）
o 伸缩缝设置要求（每6m设置一道宽度20mm的伸缩缝）
1.2 材料准备
材料名称
规格要求
质量标准
彩色压型钢板
厚度0.4-0.8mm，波高35-75mm
屈服强度≥345MPa，涂层附着力≥2级
檩条
C型钢100×50×20×3mm
镀锌层厚度≥80μm
自攻螺钉
ST5.5×25mm，带EPDM防水垫圈
抗拉强度≥500MPa
密封胶
硅酮耐候胶，位移能力±25%
耐温范围-40℃~120℃
1.3 机具准备
· 吊装设备：25T汽车吊（配备专用吊装夹具）
· 加工设备：剪板机（精度±0.5mm）、折弯机（最小折弯半径1.5倍板厚）
· 安装工具：手电钻（扭矩可调）、拉铆枪、激光投线仪（精度±1mm/10m）

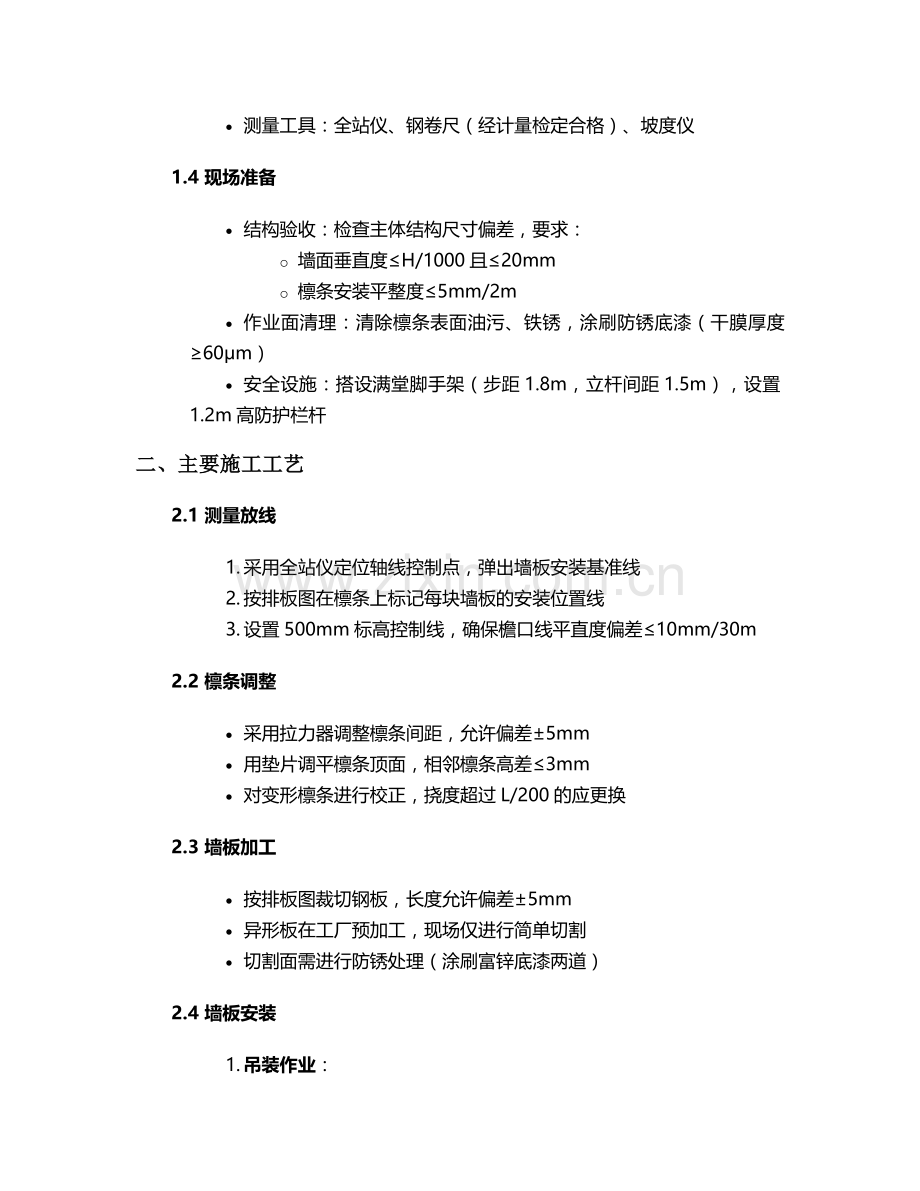

· 测量工具：全站仪、钢卷尺（经计量检定合格）、坡度仪
1.4 现场准备
· 结构验收：检查主体结构尺寸偏差，要求：
o 墙面垂直度≤H/1000且≤20mm
o 檩条安装平整度≤5mm/2m
· 作业面清理：清除檩条表面油污、铁锈，涂刷防锈底漆（干膜厚度≥60μm）
· 安全设施：搭设满堂脚手架（步距1.8m，立杆间距1.5m），设置1.2m高防护栏杆
二、主要施工工艺
2.1 测量放线
1. 采用全站仪定位轴线控制点，弹出墙板安装基准线
2. 按排板图在檩条上标记每块墙板的安装位置线
3. 设置500mm标高控制线，确保檐口线平直度偏差≤10mm/30m
2.2 檩条调整
· 采用拉力器调整檩条间距，允许偏差±5mm
· 用垫片调平檩条顶面，相邻檩条高差≤3mm
· 对变形檩条进行校正，挠度超过L/200的应更换
2.3 墙板加工
· 按排板图裁切钢板，长度允许偏差±5mm
· 异形板在工厂预加工，现场仅进行简单切割
· 切割面需进行防锈处理（涂刷富锌底漆两道）
2.4 墙板安装
1. 吊装作业：
o 采用专用真空吸盘吊装，单块板起吊角度≥60°
o 吊装半径内严禁站人，设置吊装警戒区
2. 固定方式：
o 檐口处采用双列螺钉固定，横向间距250mm
o 中间区域螺钉呈梅花形布置，纵向间距500mm
o 螺钉沉入板面深度0.5-1mm，不得破坏防水垫圈
3. 搭接处理：
o 纵向搭接：先铺设下层板，后铺上层板，搭接处涂刷密封胶宽50mm
o 横向搭接：逆主导风向铺设，搭接缝下方设置防水挡水板
2.5 节点处理
· 转角部位：采用定制转角包边件，搭接长度≥150mm
· 门窗洞口：设置加强副框，泛水板伸入窗框50mm
· 伸缩缝：填充聚乙烯泡沫棒后，打注耐候密封胶，胶缝宽15mm、深10mm
2.6 防水施工
· 所有搭接缝处敷设丁基防水胶带（宽度≥70mm）
· 螺钉头部用直径≥15mm的防水帽覆盖
· 墙面底部设置150mm高混凝土翻边，防止地面水倒灌
三、质量验收标准
3.1 主控项目
· 墙板及配件材料的规格、性能必须符合设计要求
· 固定件数量、间距及连接方式应符合规范规定
· 密封胶嵌缝应饱满、连续，无气泡、开裂现象
3.2 一般项目
项目
允许偏差
检验方法
墙面垂直度
H/1000且≤15mm
经纬仪检查
墙板表面平整度
3mm/2m
2m靠尺检查
檐口直线度
10mm/30m
拉通线检查
接缝高低差
≤1.5mm
塞尺检查
3.3 验收程序
1. 班组自检：每安装3层进行一次自检，填写检查记录表
2. 专业检查：项目部组织每周质量巡检，重点检查隐蔽节点
3. 竣工验收：分阶段验收（基层、安装、防水），留存影像资料
四、安全文明施工
4.1 高空作业安全
· 作业人员必须佩戴双钩安全带，安全带应固定在独立生命线上
· 脚手板满铺且固定牢固，探头板长度≤150mm
· 遇6级以上大风、雨雪天气停止高空作业
4.2 吊装安全
· 吊装前检查吊具磨损情况，钢丝绳断丝超过10%立即更换
· 吊装指挥人员必须持特种作业证上岗，使用标准指挥手势
· 墙板临时堆放高度≤1.5m，间距≥2m，防止倾倒
4.3 用电安全
· 施工用电采用三级配电两级保护，设备接地电阻≤4Ω
· 手持电动工具使用前进行绝缘检测，绝缘电阻≥2MΩ
· 雨天作业设置防雨棚，配电箱加装防雨罩
4.4 文明施工
· 材料分类码放，设置标识牌（包含规格、数量、检验状态）
· 切割作业设置接火斗，配备2个8kg干粉灭火器
· 每日完工清理作业面，做到"工完料净场地清"
五、成品保护
5.1 防护措施
· 墙板表面粘贴保护膜，竣工前撕除
· 脚手架横杆与墙面之间设置50mm厚木垫块
· 严禁在墙板上堆放重物或作为脚手架支撑点
5.2 修补方法
· 涂层划伤：直径≤5mm的损伤，用同色修补漆点涂修复
· 板面变形：局部凹陷采用专用吸盘修复，无法修复的应更换整块板
· 密封胶开裂：切除旧胶后，清理基层重新打胶
六、季节性施工措施
6.1 雨季施工
· 现场设置排水沟，配备抽水泵（扬程≥10m）
· 材料堆放区垫高300mm，覆盖防雨布
· 雨后检查檩条含水率，超过12%不得进行安装
6.2 冬季施工
· 当环境温度低于-5℃时，密封胶应在室内预热至15℃再使用
· 雪后清除脚手板积雪，铺设防滑草垫
· 焊接作业采取防雪措施，焊缝温度未降至常温不得受雨雪侵袭
七、质量记录要求
· 材料出厂合格证及性能检测报告
· 隐蔽工程验收记录（包含节点照片）
· 分项工程检验批质量验收记录
· 施工日志（记录天气情况、作业内容、质量问题及处理结果）
本交底未尽事宜，应严格按照《金属与石材幕墙工程技术规范》（JGJ133）及设计文件执行。施工中发现问题及时与技术部门联系，不得擅自变更施工工艺。
