高中地理日照图.doc

　　(1)、赤道上昼夜等长日出时间为早上6点，日落时间为晚上6点晨线与赤道相交处的地方时为6点，昏线与赤道相交处的地方时为18点。
　　(2)、正午12点为一天中白昼的中点，即从日出到12点的时间间隔等于从日落到12点的时间间隔，换句话说，就是上半天时间与下半天时间相等，等于半昼长。
　　(3)、地方时为12点的那条经线为太阳直射点所在的经线，即太阳直射点所在的经线，其地方时为12点。
　　(4)、0点为一天中黑夜的中点，其所在经线为自然日界线，与12点所在经线组成一个经线圈。
　　(5)、站在晨线上的人，同时看到日出；站在昏线上的人，同时看到日落。
　　(6)、同一经线上，地方时相同，但日出日落时间不一定相同；同一纬线上各地，日出日落时间相同，即昼夜长短相同。
(7)、晨昏线与极圈相切的那一天是二至日；晨昏线经过极点与经线重合的那一天为二分日。
☆关于日照图的类型

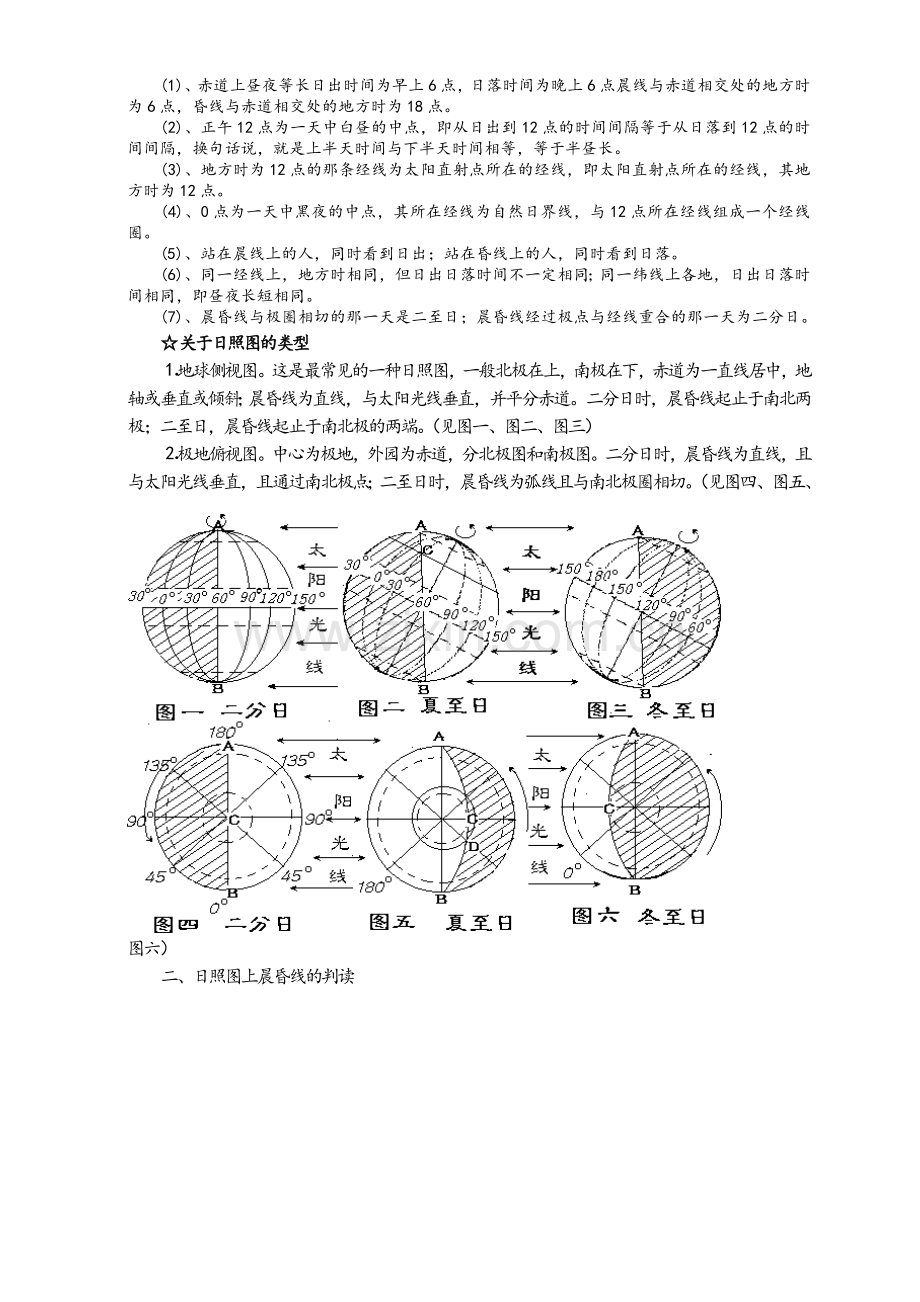

⒈地球侧视图。这是最常见的一种日照图，一般北极在上，南极在下，赤道为一直线居中，地轴或垂直或倾斜；晨昏线为直线，与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南北两极；二至日，晨昏线起止于南北极的两端。（见图一、图二、图三）
⒉极地俯视图。中心为极地，外园为赤道，分北极图和南极图。二分日时，晨昏线为直线，且与太阳光线垂直，且通过南北极点；二至日时，晨昏线为弧线且与南北极圈相切。（见图四、图五、图六）
二、日照图上晨昏线的判读
晨昏线就是太阳照射地表所形成的昼、夜半球的分界线。它是由晨线、昏线组成，故又称晨昏圈。如果把地球看作一个正球体，同时不考虑大气对太阳光线的散射作用，那么，地球上的昼半球和夜半球的面积应相等，也就是说，晨昏圈应为一个大园（切面应通过地心），并始终与太阳光线相垂直。
在日照图上，晨线与昏线的判断方法，一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，由夜半球过渡到昼半球的分界线是晨线；二是根据昼、夜半球判断：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球东部边缘与夜半球的分界线为昏线。由此可以判断出图一、图二中AB为晨线，其背面对应的是昏线；图三中AB为昏线，其背面对应的是晨线；图四中BC为晨线，AC为昏线；图五、图六中AC为晨线，BC为昏线。
三、关于日照图的解题技巧和步骤
⒈确定南北极。①侧视图，通常是上北下南。②从自转方向上看，逆时针自转为北极，顺时针自转为南极。③从经度数排列上看，自转方向与东经度数由小到大的排列方向相同。
⒉确定太阳直射点的位置。
由于黄赤交角的存在，太阳直射点在一年中在南北回归线间来回移动。由于地球的自转，在一天之中，太阳依次直射南北回归线间的某条纬线上的所有点。但在某个时刻，则只直射其中一点，
太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。在侧视图上，昼半球最外侧的那条经线即是太阳直射的经线，其所在经度即为太阳直射点经度。在图一、图二、图三中，太阳直射点的经度均为1500E，因而其位置分别为（00，1500E）、（23026′N，1500E）、（23026′S，1500E）。
在俯视图上，经线呈放射状直线，纬线为同心园。在昼半球与太阳光线平行或重合的那条经线所在的经度，即为太阳直射点的经度。在图四中，太阳直射点的位置为（00，900E）、图五中，太阳直射点的位置为（23026′N，1350W），图六中，太阳直射点的位置为（23026′S，450W）。
⒊确定某地地方时
根据以下几个原则判断：
①晨线与赤道交点所在经线上的地方时为６时；昏线与赤道交点所在经线上的地方时为18时；
②太阳直射点所在经线上的地方时为12时；和正午线相对的另一经线地方时为0时；
③从西向东顺地球自转方向经度每增加10，地方时增加4分钟；
④同一经线上的各点地方时相同。
如在图四中AC为昏线，1800的地方时为18点；BC为晨线，00的地方时为6点；900E的地方时为12点，900W的地方时为0点。
⒋确定季节。
北半球节气
晨昏线特征
太阳直射纬度
极昼极夜地区
图例
侧视图
俯视图
二分日
晨昏线为直线，且通过南北极
赤 道
无
图一图四
夏至日
晨昏线为直线并起止于南北极圈两侧
晨昏线为弧线且与南北极圈相切
23026′N
北极圈内极昼南极圈内极夜
图二图五
冬至日
23026′S
北极圈内极夜南极圈内极昼
图三图六
⒌确定昼夜长短。
晨昏线将地球上的纬线分为昼弧和夜弧两部分，昼弧和夜弧的长短，决定昼长和夜长。弧长150为1小时。在光照图上，常常划出经线，经线把纬线图割成经线段，相临经线经度差一般为300或45０，可知每经度段时间相差2小时或3小时。白昼或是黑夜的时长可以通过读经度差数即可得出。
如在图二中，C点昼长应为16小时，夜长8小时。在图五中，D点昼长应为18小时，夜长6小时；而C点昼长24小时，说明正处于极昼
⒍确定太阳出没时刻。
某地日出时刻，就是该地所在纬线与晨线交点的时刻；日没时刻为该点所在纬线与昏线交点的时刻。
在二分日，太阳直射赤道，晨昏线平分所在纬线并与它们垂直，因此，只有这两天各地日出日没时刻才相同，即6时日出，18时日落；赤道上各地全年都是6时日出，18时日落；南北极度圈以内地区，在极昼极度夜期，太阳总是在地平以上或者地平以下，因而没有日出日没现象。
在图二中，C点4时日出，20时日落；在图五中，D点3时日出，21时日落：
⒎确定太阳高度。
正午太阳高度，直射点为900，由直射点向南向北正午太阳高度逐渐降低。晨昏线上太阳高度为零。各地正午太阳高度等于900减去该地地理纬度与太阳直射点地理纬度的差。()
在一些参考资料中，有关日照图的类型题，还会有一些变式图出现，但其解题技巧仍然相同，如下面的思考题所示。
思考题：
１．在右图中，ＥＤＦ为晨昏线，ＥＤ为晨线。问：
Ｃ点所在的半球是昼半球还是夜半球？Ａ、Ｂ点所在的半球是昼半球还是夜半球？过三小时后，Ｂ点的昼夜变化如何？Ｃ点的昼夜变化如何？
（答案：昼半球；夜半球；夜晚；白天）
２．下图，设为西半球的夜半球图，请回答：（提示：西半球是指200W——1600E之间的地区）
①此时太阳直射点的地理座标在＿＿＿＿＿；如果直射点继续南移，则此时北半球是＿＿＿季
②此时晨昏圈所在位置（要求准确表达）是＿＿＿＿＿＿，其中＿＿＿是晨线，＿＿是昏线，并画出侧视图
③写出Ｂ点所在的经度＿＿＿，并在侧视图上标出Ｂ点
④此时，图中Ａ点是当天＿＿＿点钟，Ｃ点昼长＿＿＿小时，北京时间是＿点____分钟
（答案：①700E，００；秋季。②200W和1600E组成的经线圈；200W；1600E，侧视图见右图。③900W；④6；12；15点20分）
☆ 高考试题分析
2000年高考文科综合（江浙卷）第4、6、7题为：读中心点为地球北极的示意图（图1），若阴影部分表示黑夜，判断
4．甲地时间为：A.8时 B.9时 C.15时 D.16时
若阴影部分为7月6日，非阴影部分为7月7日，判断
6．甲地时间为： A.15时 B.9时 C.3时 D.12时
7．北京为:A.6日8时 B.7日8时 C.6日20时D.7日20时

第一，要读三种图的经纬网分布特点。
一般情况下，不管何种日照图，虚线均表示为回归线或极圈。
第二，判断地球运动的方向，或根据运动方向判断半球。
第三，如何判断日期。
第四，如何判断时间。
1．先根据地球运动的方向区分晨线和昏线：
随着地球运动的方向进入昼半球的部分，为晨线；反之，为昏线。如图1 中
AB为晨线，BC为昏线。
2．晨线与赤道的交点为6点钟，昏线与赤道的交点为18点钟，太阳直射点所在的经线为12点钟。
3．同一条经线上的时间是一致的。
4．每相隔15°的两条经线的时间差为1小时，且越往东，时间越早。
第五，如何判断各地正午太阳高度。
1．先确定太阳直射点的位置：
在日照图上，若晨昏圈与经线圈重合，则太阳直射在赤道上。若晨昏圈与经线圈斜交，且北极圈全位于昼半球，则太阳直射在北回归线上；北极圈全位于夜半球，则太阳直射在南回归线上。
太阳直射点上的太阳高度为90°，晨昏圈上的太阳高度为0°
太阳直射点所在纬线的各地的正午太阳高度为90°。
2．任一纬度的正午太阳高度的计算：
H=90°—纬度差 （纬度差指太阳直射点所在的纬度与所求地纬度的差值）
第六，如何判断各地昼夜长短情况（昼长或夜长）
1．晨昏圈将任一纬线圈（南北极圈内纬线圈有例外）分为昼弧和夜弧两部分。若昼弧大于夜弧，则该地昼长夜短；若夜弧大于昼弧，则该地夜长昼短。
2．要判断该地昼或夜的长度是几小时，则要看该地昼弧或夜弧所跨的经度是多少。然后再根据所跨的经度数÷15，即获得该地昼长或夜长为多少小时。
综上所述，今年高考第4题的思考及计算过程为：
因该图的中心点为北极点（题干条件），则该图为北极上空的俯视图，由此判断：⑴地球运动方向为逆时针方向。⑵AB为晨线。因此，A点时间为6点钟，AB所示经线的时间为6点钟，又A与甲地所在经线相隔45°，即相差3小时，且甲地位于A点东面，则甲地时间为3点钟。
［案例1］读图2—3，按要求完成下列各小题。
（1）该图表示的是每年 （节气）日的情况，此刻太阳直射点的地理坐标是 。
（2）图中，甲乙两地均位于晨昏线中的 线上，乙地日出时刻是 点钟。
（3）按图中所示情况，北京时间是 点钟，
中国南极中山考察站的黑夜达 小时。
（4）在图示的这一天，下列地点中正午太阳高度角最大的是
A.北京 B.广州
C.甲地 D.乙地
答案：（1）夏至 23°26′N，180° （2）晨 4 （3）8 24 （4）B
［案例2］读图2—4回答：
（1）当AB为晨线时，此日是 前后，判断理由 。
（2）当DF为昏线时，此日太阳直射点的纬度位置是 。
（3）当AC为晨线时，此时是 节气，当DE为昏线，此日是 节气；当AD为晨线时，此日是 节气。
（4）若DE为晨线，此时北京时间是 ；当北京时间为8点整，DF是 线。
图2—4
答案：（1）12月22日 北极圈以北地区发生极夜现象 （2）23°26′N （3）夏至 冬至 春分或秋分 （4）20点 晨
组题一：
读图2—1，若阴影部分表示黑夜，据图回答1～2题。
1.此时北京时间是（ ）
A.6月21日8时20分 B.12月22日21时20分
C.6月22日8时 D.12月22日8时
2.下列叙述正确的是（ ）
A.此时，我国主要受极地大陆气团控制
B.此时，北半球某地正午太阳高度为73°32′，该处的纬度为38°54′N
C.以雨水补给为主的河流都进入汛期 图2—1
D.此时南北极圈对比，是昼夜长短相差最大的一天
读图2—2中图甲“太阳光照地球示意图”和图乙“二分二至日太阳光照示意图”，完成3～6题。

图2—2
3.如图甲所示，北京时间为（ ）
A.12月22日12时 B.12月22日24时
C.3月21日6时 D.6月22日0时
4.此时与A点属于同一天的地区所占全球的面积之比（ ）
A.等于1/2 B.等于1/3 C.小于1/2 D.大于3/4
5.图甲所示日期3个月以前的节气与图乙中各点所示季节相同的是（ ）
A.① B.② C.③ D.④
6.当地球运行到③点附近时，下列地区现象正确的是（ ）
A.尼罗河正值汛期 B.布宜诺斯艾利斯盛行西南风
C.黄淮海平原地区土壤中盐分相对稳定 D.夏威夷高压势力强大

组题二：
读图2—5，阴影部分表示黑夜，回答1～3题。
1.此时太阳直射的地理坐标是（ ）
A.0°30°E B.0°60°E
C.30°N 30°W D.0 120°E
2.此时有两条经线两侧日期不同，这两条经线是（ ）
A.日界线 本初子午线 B.0°180°
图2—5
C.0°150°W D.150°W 180°
3.此时（ ）
A.北京正午太阳高度角达一年中最大值
B.悉尼和伦敦的昼长相等
C.塔里木河水位达最高
D.地球公转速度最快
读图2—6，完成4～5题。
4.若图2—6中阴影与非阴影部分分界线的地方时为0时，阴影部分为4月5日，则此时北京时间为（ ）
图2—6
A.4月4日12时40分 B.4月5日12时20分
C.4月6日12时20分 D.4月5日12时40分
5.若图2—6中阴影部分为黑夜，非阴影部分为白天，则下列叙述正确的是（ ）
A.此时太阳直射点在西半球 B.伦敦的白昼长于北京
C.华北地区正值雨季 D.地球公转速度最快
甲、乙、丙三幅地处不同纬度的三座房屋两至日的阳光照射情况（a或b）（图2—7），读图后回答6～8题。
6.对三地位置判断正确的是（ ）
A.三地都位于北半球 B.甲地位于赤道与北回归线之间
C.乙地位于北温带 D.丙地位于北温带

图2—7
7.若甲图当a代表的节气出现时（ ）
A.巴格达为多雨季节 B.北京正午太阳高度达最大值
C.悉尼昼短夜长 D.巴尔干半岛南部出现多雨季节
8.若甲图b代表的节气再现时（ ）
A.正值南极洲科学考察最佳季节 B.英国大面积森林落叶
C.中亚和南亚河流正值枯水期 D.长江中下游正处梅雨季节
9.读图2—8，完成下列要求。

图2—8
（1）B、C、D、E的经度是
B. 、C. 、D. 、E. 。
（2）根据图上阴影（表示夜）的位置，判断这一天的节气是 。
（3）在北半球图上绘出恰当的阴影（夜）部分。
（4）当甲点是22日16点时，乙处是 月 日 时。
附：参考答案一答案：1.C 2.D 3.B 4.D 5.B 6.C
二答案：1.A 2.D 3.B 4.D 5.A 6.C 7.D 8.D
9、(1)B.110°W C.160°E D.70°E E.160°E（2）夏至 （3）将图中丙、D两点连结，左下区域为夜半球 （4）6月23日6时
