钟祥裂缝处理施工方案.doc

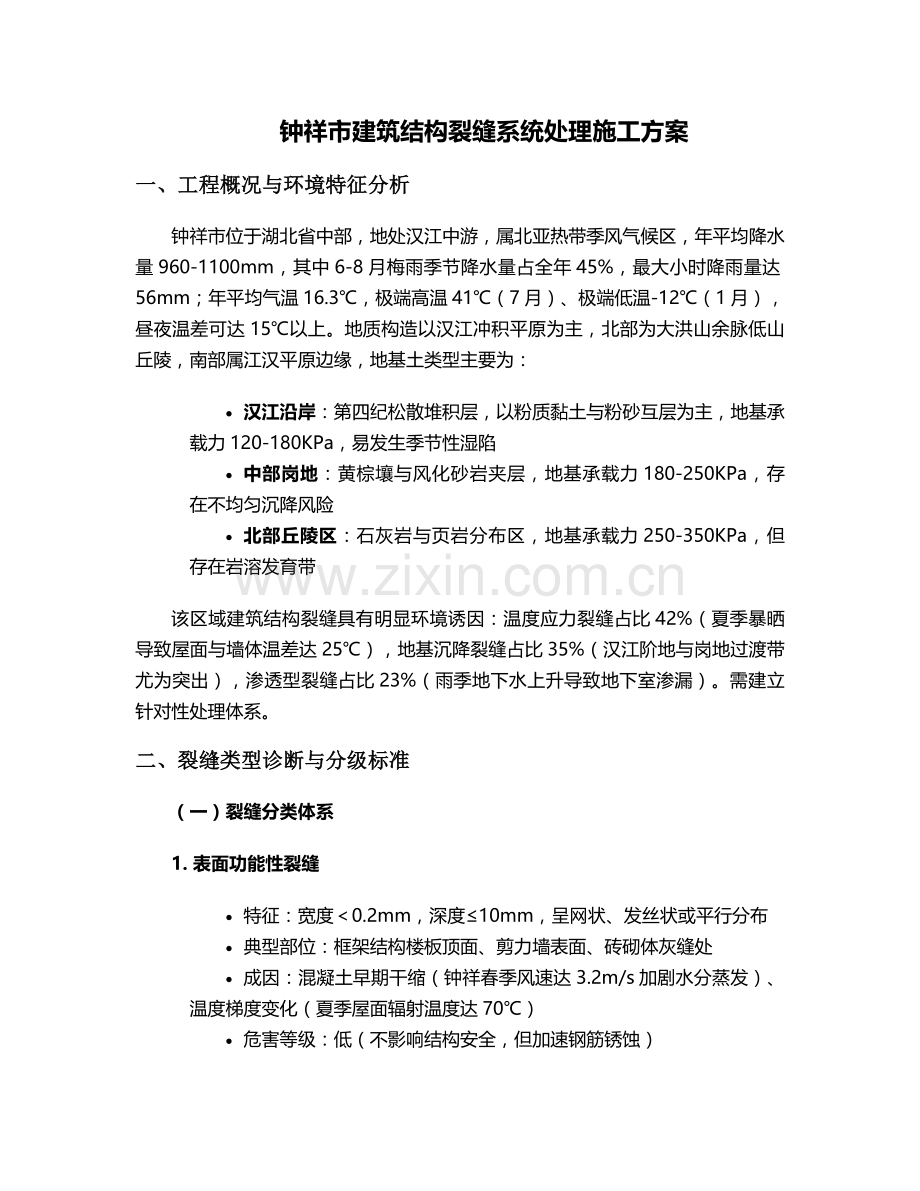

钟祥市建筑结构裂缝系统处理施工方案
一、工程概况与环境特征分析
钟祥市位于湖北省中部，地处汉江中游，属北亚热带季风气候区，年平均降水量960-1100mm，其中6-8月梅雨季节降水量占全年45%，最大小时降雨量达56mm；年平均气温16.3℃，极端高温41℃（7月）、极端低温-12℃（1月），昼夜温差可达15℃以上。地质构造以汉江冲积平原为主，北部为大洪山余脉低山丘陵，南部属江汉平原边缘，地基土类型主要为：
· 汉江沿岸：第四纪松散堆积层，以粉质黏土与粉砂互层为主，地基承载力120-180KPa，易发生季节性湿陷
· 中部岗地：黄棕壤与风化砂岩夹层，地基承载力180-250KPa，存在不均匀沉降风险
· 北部丘陵区：石灰岩与页岩分布区，地基承载力250-350KPa，但存在岩溶发育带
该区域建筑结构裂缝具有明显环境诱因：温度应力裂缝占比42%（夏季暴晒导致屋面与墙体温差达25℃），地基沉降裂缝占比35%（汉江阶地与岗地过渡带尤为突出），渗透型裂缝占比23%（雨季地下水上升导致地下室渗漏）。需建立针对性处理体系。
二、裂缝类型诊断与分级标准
（一）裂缝分类体系
1. 表面功能性裂缝
· 特征：宽度＜0.2mm，深度≤10mm，呈网状、发丝状或平行分布
· 典型部位：框架结构楼板顶面、剪力墙表面、砖砌体灰缝处
· 成因：混凝土早期干缩（钟祥春季风速达3.2m/s加剧水分蒸发）、温度梯度变化（夏季屋面辐射温度达70℃）
· 危害等级：低（不影响结构安全，但加速钢筋锈蚀）
2. 结构性裂缝
· 特征：宽度0.2-3mm，深度贯穿构件截面，呈斜向（45°左右）、纵向或环向分布
· 典型部位：框架梁柱节点、基础顶面、悬挑构件根部
· 成因：地基不均匀沉降（汉江沿岸建筑年均沉降量3-8mm）、荷载偏心（老旧建筑改造加层）、钢筋锈蚀膨胀（湿度＞85%环境下）
· 危害等级：中（影响结构整体性，需立即处理）
3. 贯穿性裂缝
· 特征：宽度＞3mm，延伸长度超过构件跨度1/2，常伴随保护层剥落、钢筋外露
· 典型部位：地下室墙体（迎水面）、挡土墙、大跨度梁跨中
· 成因：岩溶地基塌陷（北部客店镇区域）、洪水期基础冲刷（汉江堤防建筑）、地震构造应力（历史地震烈度6度区）
· 危害等级：高（可能导致结构失稳，需紧急加固）
4. 复合型裂缝
· 特征：兼具上述两类以上特征，如"沉降+温度"组合裂缝
· 典型案例：钟祥老城区砖木结构房屋，山墙出现斜向裂缝（沉降）同时伴随水平裂缝（温度应力）
（二）诊断技术方法
1. 基础参数检测
· 裂缝宽度：采用JCT-30型裂缝测宽仪（量程0-5mm，精度0.01mm），每20cm标记测点
· 裂缝深度：超声波探伤仪（主频50kHz），采用平测法与斜测法对比验证
· 渗透检测：对疑似贯通裂缝进行注水试验（压力0.3MPa，保压1小时），监测渗漏量
2. 环境敏感性测试
· 温度循环试验：模拟钟祥气候特征，-10℃（4小时）→25℃（2小时）→40℃（4小时）循环测试裂缝扩展率
· 干湿循环试验：采用钟祥本地地下水（pH值7.8-8.3）进行喷淋-干燥循环（15天/周期），监测裂缝表面碳化深度
· 沉降监测：采用DSZ2水准仪进行为期6个月的沉降观测，布设基准点3个（远离施工区），观测点间距≤10m
3. 结构安全性评估
· 承载力验算：采用PKPM结构计算软件，考虑裂缝截面削弱（按宽度0.2mm折减截面刚度5%）
· 耐久性评估：根据《混凝土结构耐久性设计标准》GB/T50476，钟祥地区环境类别为碳化环境（Ⅲ-C），裂缝处钢筋锈蚀速率0.03mm/年
三、材料选择与技术参数
（一）材料体系配置
裂缝类型
主处理材料
辅助材料
环境适配指标
表面功能性裂缝
低粘度改性环氧树脂（E-44）
纳米硅烷渗透剂（浓度5%）
耐候性＞3000h（QUV老化试验），-30℃-60℃弹性模量变化率＜15%
结构性裂缝
无收缩环氧灌浆料（CGM-4）
碳纤维布（300g/㎡）
抗压强度≥85MPa，粘结强度≥3.8MPa（与混凝土界面）
贯穿性裂缝
弹性聚氨酯注浆液（PU-300）
遇水膨胀止水条（膨胀倍率300%）
抗渗压力≥1.5MPa，低温弯折性（-20℃无裂纹）
复合型裂缝
聚合物改性水泥砂浆（PCM）
钢筋阻锈剂（亚硝酸钙基）
抗折强度≥8MPa，氯离子渗透系数＜1×10⁻¹²m/s
（二）关键材料性能参数
1. 改性环氧树脂
· 粘度：25℃时150-200mPa·s（保证渗透深度）
· 凝胶时间：25℃/6-8h（钟祥夏季施工需调整至8-10h）
· 拉伸强度：≥28MPa，断裂伸长率≥4.5%
· 耐介质性：在5%NaOH溶液中浸泡30天强度保持率≥90%
2. 无收缩环氧灌浆料
· 初始流动度：≥340mm（保证填充性）
· 24h抗压强度：≥40MPa，28d抗压强度≥85MPa
· 线性收缩率：≤0.02%（避免二次开裂）
· 钢筋粘结强度：≥6.5MPa（确保共同受力）
3. 弹性聚氨酯注浆液
· 密度：1.05-1.10g/cm³
· 膨胀倍数：1.5-2.0倍（水中）
· 固化时间：15-30min（可调控）
· 邵氏硬度：65±5A（平衡弹性与强度）
四、分类型施工工艺
（一）表面功能性裂缝处理（宽度＜0.2mm）
1. 预处理工序
· 机械清理：采用0.3mm钢丝刷沿裂缝走向交叉打磨，清除表面浮浆、碳化层，露出新鲜混凝土面
· 深度控制：打磨深度1-2mm（形成粗糙界面），边缘向外扩展50mm范围
· 除尘干燥：先用高压空气（0.5MPa）吹除粉尘，再用丙酮擦拭界面，最后采用热风机（60℃）干燥至含水率＜6%（钟祥梅雨季节需延长干燥时间）
2. 渗透封闭施工
· 材料配置：改性环氧树脂:固化剂=3:1（重量比），添加5%纳米硅烷渗透剂（改善潮湿环境粘结性）
· 涂刷工艺：采用羊毛滚刷（宽度50mm）进行"十字交叉法"涂刷，第一遍沿裂缝方向，第二遍垂直裂缝方向
· 涂层控制：湿膜厚度0.3-0.5mm，干膜厚度0.15-0.25mm，确保裂缝完全填充
· 养护制度：25℃下养护7天，前3天避免淋雨，夏季施工需遮阳（表面温度≤35℃）
3. 特殊部位处理
· 砖砌体表面：先沿灰缝嵌入10mm宽浸胶棉线，再涂刷渗透液
· 装饰面层下：采用注射器注入低粘度环氧树脂（粘度＜100mPa·s），注射压力0.1-0.2MPa
· 屋面女儿墙：涂刷完成后增设2mm厚聚脲防水层（适应钟祥极端温差）
（二）结构性裂缝处理（0.2-3mm）
1. 裂缝预处理
· 槽型设计：沿裂缝走向开凿"V"型槽（角度60°），槽宽=裂缝宽度×10+20mm（最小30mm），槽深=裂缝深度×1.2
· 界面处理：采用金刚石砂轮片（粒度60目）打磨槽壁，露出新鲜混凝土面，用高压水（2.5MPa）冲洗干净
· 灌浆嘴布设：采用梅花形布置，间距：0.2-1mm缝距200mm，1-3mm缝距300mm，距裂缝端部100mm处增设注浆孔
2. 低压注浆施工
· 材料准备：无收缩环氧灌浆料按水料比13%搅拌，机械搅拌时间≥3min，静置消泡2min
· 注浆工艺：采用电动注浆机（工作压力0.3-0.5MPa），顺序为由下至上、从一端向另一端，当相邻注浆嘴溢出浆液时，保持压力3分钟后封闭
· 特殊处理：对梁柱节点斜裂缝采用"分段注浆法"，每段长度≤1.5m，间隔2h后进行下一段
· 质量验证：注浆完成24h后，采用超声波探伤仪检测密实度，不密实区需补注
3. 碳纤维加固施工
· 基底处理：注浆完成7天后进行，表面平整度误差≤3mm/m，转角处打磨成圆弧（半径≥20mm）
· 底胶涂刷：环氧底胶（厚度0.2mm），采用辊刷均匀涂布，指触干燥时间控制在2-4h（钟祥环境下）
· 碳纤维粘贴：300g/㎡单向碳纤维布，沿主应力方向粘贴，搭接长度≥100mm，采用橡胶辊（硬度70ShoreA）沿纤维方向碾压排除气泡
· 防护处理：表面涂刷环氧防护胶（厚度0.5mm），对暴露在室外的构件额外增加1.2mm厚抗紫外线涂层
（三）贯穿性裂缝处理（宽度＞3mm）
1. 临时加固措施
· 体外支撑：采用双拼10#槽钢制作支撑体系，立杆间距≤1.5m，横杆步距≤1.8m，与结构间隙采用钢楔顶紧
· 预应力控制：对大跨度构件（跨度＞6m）采用Φ15.2钢绞线施加预应力（张拉力15-20kN），减少裂缝处应力集中
· 沉降监测：加固期间布设自动化监测点，沉降速率超过0.5mm/d时立即停止施工
2. 置换注浆施工
· U型槽开挖：沿裂缝开凿U型槽（宽150mm×深100mm），清除槽内松动混凝土，植入Φ10mm带肋钢筋（间距150mm，植入深度10d）
· 分层灌注：采用无收缩环氧灌浆料，每层厚度≤50mm，振捣频率50Hz，确保密实度＞98%
· 膨胀止水带安装：在槽底中部埋设30mm宽遇水膨胀止水条，搭接长度≥50mm，采用专用胶固定
· 表面恢复：采用微膨胀细石混凝土（强度等级C30）回填，表面平整度误差≤5mm/m
3. 防水构造处理
· 迎水面处理：涂刷水泥基渗透结晶型防水涂料（厚度1.5mm），分3遍施工，每遍间隔≥8h
· 背水面处理：采用"一布两涂"工艺（无纺布+聚氨酯防水涂料），涂层总厚度≥2mm
· 排水系统：在裂缝两侧300mm范围内设置排水盲沟，采用粒径20-30mm卵石填充，坡度≥2%
五、质量控制与验收标准
（一）材料进场控制
1. 进场检验
· 改性环氧树脂：每批次检测粘度（25℃）、固含量（≥98%）、拉伸强度（≥25MPa），抽样频率10t/组
· 碳纤维布：单位面积质量（300±30g/㎡）、拉伸强度（≥3000MPa）、弹性模量（≥2.1×10⁵MPa），每1000㎡/组
· 聚氨酯注浆液：密度、膨胀倍率、固化时间，每500kg/组
2. 存储要求
· 环氧树脂类材料：存放于20-30℃室内，离地≥30cm，保质期6个月（钟祥夏季需冷藏存储）
· 碳纤维布：密封包装，避免阳光直射，存储湿度≤60%
· 灌浆料：防潮包装，存储期3个月，受潮结块的严禁使用
（二）施工过程控制
1. 环境监测
· 温度控制：施工环境温度5-35℃，超出范围时采取措施：
o 高温季节（＞35℃）：调整施工时段为6:00-10:00、16:00-19:00，界面洒水降温（水温≤25℃）
o 低温季节（＜5℃）：采用电热毯预热构件（升温速率≤5℃/h），掺加2%防冻剂
· 湿度控制：相对湿度＞85%时停止注浆施工，采用除湿机将界面湿度降至75%以下
2. 工序检验
· 预处理阶段：界面粗糙度（对比试块）、干燥度（含水率测定仪），每50㎡检查1点
· 注浆阶段：注浆压力曲线（每10分钟记录一次）、凝胶时间（现场留置试块），每个作业面留置3组试块
· 加固阶段：碳纤维布粘结强度（拉拔试验，每100㎡一组，≥2.5MPa）
（三）验收标准
1. 外观质量
· 表面平整度：≤2mm/2m（靠尺检查）
· 涂层质量：无流挂、针孔、气泡，色泽均匀
· 裂缝封闭：表面裂缝宽度≤0.05mm（读数显微镜检测）
2. 性能检测
· 抗压强度：28d试块强度≥设计值的115%
· 抗渗性能：迎水面渗透压力≥1.2MPa（30min无渗漏）
· 耐久性：盐雾试验（5000h）涂层无起泡、剥落，钢筋锈蚀率＜0.01mm/年
3. 长期监测
· 沉降观测：处理完成后第1、3、6、12个月各监测一次，年沉降量≤2mm
· 裂缝监测：每年雨季前（5月）、后（9月）各检测一次裂缝宽度变化，增长率≤0.05mm/年
六、施工组织与安全措施
（一）施工流程规划
1. 工期计划
· 表面裂缝处理：按100㎡/工日配置（2人小组）
· 结构性裂缝处理：按50延米/工日配置（3人小组）
· 贯穿性裂缝处理：按30延米/工日配置（5人小组）
· 典型工程（1000㎡建筑）总工期控制在15-20天（不含监测期）
2. 设备配置
· 检测设备：裂缝测宽仪、超声波探伤仪、回弹仪、钢筋扫描仪各1台
· 施工设备：电动注浆机2台、高压清洗机1台、角磨机4台、碳纤维布专用滚轴6个
· 环境控制：除湿机2台（日除湿量≥15L）、热风机3台、温湿度记录仪5台
（二）安全防护措施
1. 高空作业防护
· 2m以上作业搭设脚手架（立杆间距≤1.5m，横杆步距≤1.8m），满铺脚手板（厚度≥50mm）
· 临边作业设置1.2m高防护栏杆，挂密目安全网（网目密度≥2000目/100cm²）
· 垂直运输采用物料提升机，设置防坠安全器（制动距离≤1.5m）
2. 化学品安全
· 环氧树脂、固化剂等材料存放于危险品仓库，保持通风（换气次数≥6次/h）
· 操作人员佩戴防毒口罩（过滤效率≥95%）、丁腈手套（耐化学品渗透时间≥480min）
· 现场设置洗眼器（距作业点≤30m），配备应急中和剂（硼酸溶液5L）
3. 应急准备
· 针对钟祥地区气象特征，配备：
o 防雨设施：防雨布（覆盖面积为作业面1.5倍）、排水泵（扬程≥15m）
o 防暑用品：含盐饮用水（5L/人·天）、降温冰袋（-10℃蓄冷时间≥8h）
o 应急加固：速凝型灌浆料（初凝时间≤15min）、型钢支撑（Φ100mm钢管20m）
七、工程实例应用
（一）钟祥市某住宅小区屋面裂缝处理
工程概况：6层框架结构，建于2010年，屋面出现大量温度收缩裂缝（宽度0.1-0.3mm），雨季渗漏严重。
处理方案：
1. 表面处理：采用改性环氧树脂+纳米硅烷渗透剂封闭表面裂缝
2. 结构加强：沿屋面女儿墙根部设置300mm宽碳纤维布环向加固带
3. 保温改造：增加80mm厚挤塑聚苯板（导热系数≤0.03W/m·K），降低温度应力
实施效果：经2个雨季观测，裂缝宽度变化率＜0.02mm/年，渗漏点完全消除，屋面板温差降至8℃以内。
（二）钟祥市某医院门诊楼沉降裂缝处理
工程概况：4层砖混结构，建于1995年，因地基不均匀沉降导致墙体出现斜向裂缝（最大宽度1.8mm）。
处理方案：
1. 地基处理：采用高压旋喷桩（直径600mm，桩长12m）加固地基，桩间距1.5m
2. 裂缝处理："V"型槽开挖+无收缩环氧灌浆+双面钢筋网片加固
3. 沉降监测：布设12个监测点，控制日沉降速率≤0.1mm
实施效果：加固后6个月沉降趋于稳定（月沉降量＜0.3mm），裂缝宽度减小至0.4mm，满足安全使用要求。
本方案通过系统整合环境适配性设计、材料精准选型、工艺分级实施和全过程质量控制，形成适应钟祥地区地质气候特征的裂缝处理技术体系，可有效解决温度应力、地基沉降、水渗透等多因素导致的建筑裂缝问题。实施过程中需特别注意汉江流域季节性水位变化对地基稳定性的影响，以及夏季高温对材料固化性能的调控。
