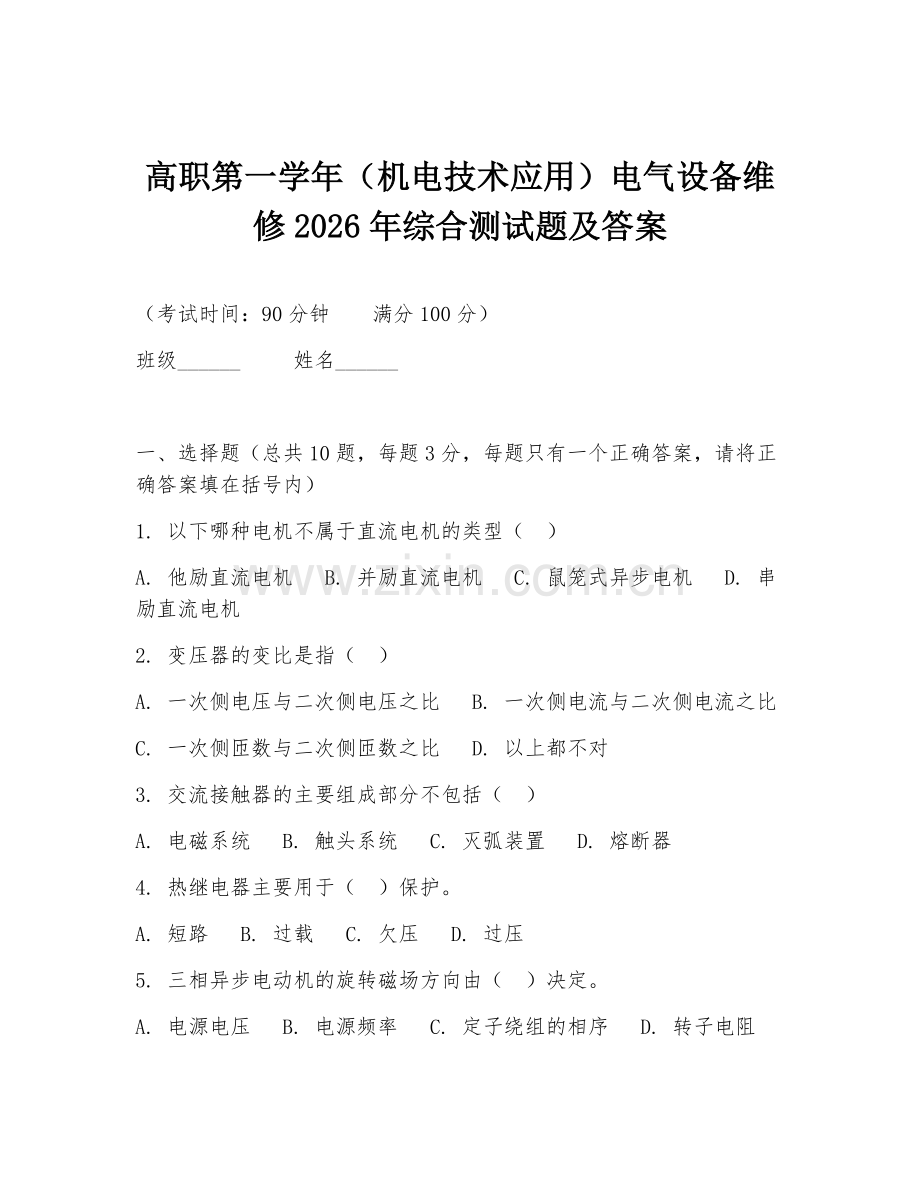

高职第一学年（机电技术应用）电气设备维修2026年综合测试题及答案.doc

高职第一学年（机电技术应用）电气设备维修2026年综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 以下哪种电机不属于直流电机的类型（ ）
A. 他励直流电机 B. 并励直流电机 C. 鼠笼式异步电机 D. 串励直流电机
2. 变压器的变比是指（ ）
A. 一次侧电压与二次侧电压之比 B. 一次侧电流与二次侧电流之比
C. 一次侧匝数与二次侧匝数之比 D. 以上都不对
3. 交流接触器的主要组成部分不包括（ ）
A. 电磁系统 B. 触头系统 C. 灭弧装置 D. 熔断器
4. 热继电器主要用于（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压
5. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源电压 B. 电源频率 C. 定子绕组的相序 D. 转子电阻
6. 以下哪种工具不适合用于电气设备维修（ ）
A. 万用表 B. 钳子 C. 电烙铁 D. 扳手
7. 电气设备接地的主要目的是（ ）
A. 防止触电 B. 提高设备效率 C. 降低设备温度 D. 增加设备功率
8. 晶闸管导通的条件是（ ）
A. 阳极加正向电压，门极加反向电压
B. 阳极加反向电压，门极加正向电压
C. 阳极和门极都加正向电压
D. 阳极和门极都加反向电压
9. 以下哪种电路可以实现电动机的正反转控制（ ）
A. 接触器自锁控制电路 B. 接触器互锁控制电路
C. 时间继电器控制电路 D. 速度继电器控制电路
10. 示波器可以用来观察（ ）
A. 电压波形 B. 电流大小 C. 电阻值 D. 功率因数

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填在括号内）
1. 直流电机的调速方法有（ ）
A. 改变电枢回路电阻调速 B. 改变励磁磁通调速
C. 改变电源电压调速 D. 变频调速
2. 变压器的损耗包括（ ）
A. 铁损耗 B. 铜损耗 C. 机械损耗 D. 介质损耗
3. 常用的低压电器有（ ）
A. 刀开关 B. 断路器 C. 接触器 D. 继电器
4. 三相异步电动机的制动方法有（ ）
A. 机械制动 B. 电气制动 C. 能耗制动 D. 反接制动
5. 电气设备故障诊断的方法有（ ）
A. 直观检查法 B. 万用表测量法 C. 示波器观察法 D. 逻辑分析法

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 直流电机的电枢绕组是静止不动的。（ ）
2. 变压器可以改变直流电压。（ ）
3. 交流接触器的触头表面应保持清洁，以保证良好的接触。（ ）
4. 热继电器的整定电流应等于电动机的额定电流。（ ）
5. 三相异步电动机的转速总是低于旋转磁场的转速。（ ）
6. 电气设备维修时可以带电作业。（ ）
7. 接地电阻越小，接地保护的效果越好。（ ）
8. 晶闸管一旦导通，门极就失去控制作用。（ ）
9. 电动机的正反转控制电路中，必须有互锁环节。（ ）
10. 示波器只能观察正弦波信号。（ ）

四、简答题（总共3题，每题10分）
1. 简述直流电机的工作原理。
2. 说明变压器的工作原理及主要作用。
3. 分析三相异步电动机不能启动的原因及检修方法。

五、综合题（总共1题，20分）
设计一个三相异步电动机的正反转控制电路，要求画出电路图，并说明工作原理。

答案：
一、选择题：1.C 2.C 3.D 4.B 5.C 6.D 7.A 8.C 9.B 10.A
二、多项选择题：1.ABC 2.AB 3.ABCD 4.ABCD 5.ABCD
三、判断题：1.× 2.× 3.√ 4.√ 5.√ 6.× 7.√ 8.√ 9.√ 10.×
四、简答题：
1. 直流电机的工作原理是基于电磁感应定律和电磁力定律。当直流电源向电枢绕组供电时，电枢绕组中便有电流通过，在磁场作用下，电枢绕组受到电磁力的作用而产生转矩，使电枢旋转。同时，电枢绕组在磁场中切割磁力线，产生感应电动势，其方向与电枢电流方向相反，称为反电动势。
答案：直流电机工作基于电磁感应和电磁力定律。电源供电使电枢绕组有电流，受磁场作用产生转矩旋转，同时切割磁力线产生反电动势，其方向与电枢电流相反。
2. 变压器的工作原理是电磁感应原理。当一次绕组接入交流电源时，便有交变电流通过，在铁芯中产生交变磁通，这个交变磁通同时穿过一次绕组和二次绕组，在二次绕组中感应出电动势。变压器的主要作用是变换电压、变换电流、变换阻抗和隔离。
答案：变压器基于电磁感应原理，一次绕组通交流电源产生交变磁通，穿过一、二次绕组，二次绕组感应出电动势主要作用是变压、变流、变阻抗和隔离。
3. 三相异步电动机不能启动的原因及检修方法：原因可能有电源未接通、熔断器熔断、定子绕组断路、转子绕组断路、负载过重、轴承损坏等。检修方法包括检查电源、更换熔断器、用万用表检查定子和转子绕组、检查负载和轴承等。
答案：原因有电源未通、熔断器熔断、定转子绕组断路、负载过重、轴承损坏等。检修要查电源、换熔断器，用万用表查绕组，查负载和轴承等。
五、综合题：
电路图：主电路由刀开关、熔断器FU、接触器KM1、KM2、热继电器FR和三相异步电动机M组成。控制电路由按钮SB1、SB2、SB3，接触器KM1、KM2的辅助触头及中间继电器KA组成。
工作原理：合上刀开关QS接通电源。正转时按下SB2，KM2线圈断电，KM1线圈得电，其主触头闭合电动机正转，辅助触头实现自锁。反转时按下SB3，KM1线圈断电，KM2线圈得电，主触头闭合电动机反转，辅助触头自锁。停止时按下SB1，控制电路断电，电动机停转。
答案：电路图：主电路含刀开关、熔断器、接触器、热继电器和电动机。控制电路有按钮、接触器辅助触头及中间继电器。工作原理：合刀开关通电，正转按SB2，KM2断电KM1得电正转并自锁；反转按SB3，KM1断电KM2得电反转自锁；停止按SB1断电停转。
