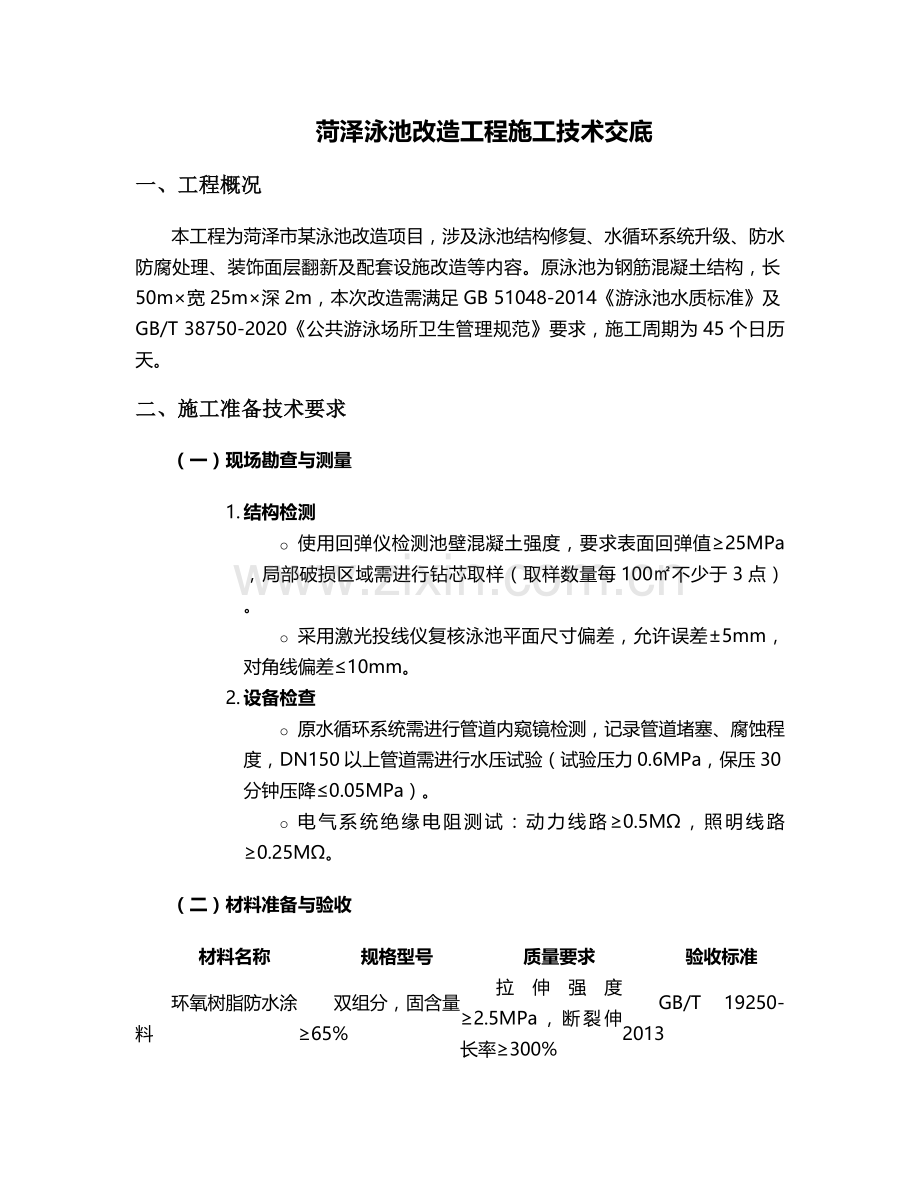

菏泽泳池改造工程施工技术交底
一、工程概况
本工程为菏泽市某泳池改造项目，涉及泳池结构修复、水循环系统升级、防水防腐处理、装饰面层翻新及配套设施改造等内容。原泳池为钢筋混凝土结构，长50m×宽25m×深2m，本次改造需满足GB 51048-2014《游泳池水质标准》及GB/T 38750-2020《公共游泳场所卫生管理规范》要求，施工周期为45个日历天。
二、施工准备技术要求
（一）现场勘查与测量
1. 结构检测
o 使用回弹仪检测池壁混凝土强度，要求表面回弹值≥25MPa，局部破损区域需进行钻芯取样（取样数量每100㎡不少于3点）。
o 采用激光投线仪复核泳池平面尺寸偏差，允许误差±5mm，对角线偏差≤10mm。
2. 设备检查
o 原水循环系统需进行管道内窥镜检测，记录管道堵塞、腐蚀程度，DN150以上管道需进行水压试验（试验压力0.6MPa，保压30分钟压降≤0.05MPa）。
o 电气系统绝缘电阻测试：动力线路≥0.5MΩ，照明线路≥0.25MΩ。
（二）材料准备与验收
材料名称
规格型号
质量要求
验收标准
环氧树脂防水涂料
双组分，固含量≥65%
拉伸强度≥2.5MPa，断裂伸长率≥300%
GB/T 19250-2013

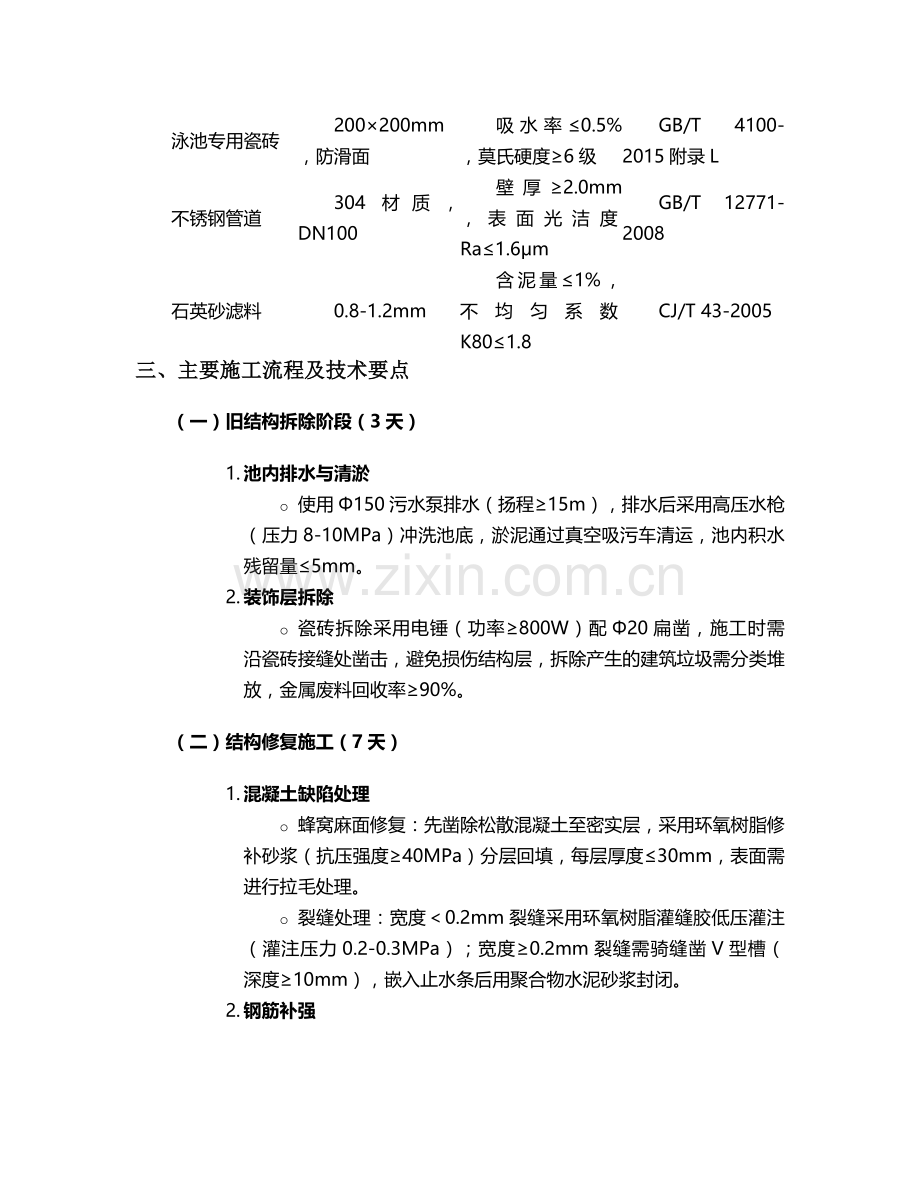

泳池专用瓷砖
200×200mm，防滑面
吸水率≤0.5%，莫氏硬度≥6级
GB/T 4100-2015附录L
不锈钢管道
304材质，DN100
壁厚≥2.0mm，表面光洁度Ra≤1.6μm
GB/T 12771-2008
石英砂滤料
0.8-1.2mm
含泥量≤1%，不均匀系数K80≤1.8
CJ/T 43-2005
三、主要施工流程及技术要点
（一）旧结构拆除阶段（3天）
1. 池内排水与清淤
o 使用Φ150污水泵排水（扬程≥15m），排水后采用高压水枪（压力8-10MPa）冲洗池底，淤泥通过真空吸污车清运，池内积水残留量≤5mm。
2. 装饰层拆除
o 瓷砖拆除采用电锤（功率≥800W）配Φ20扁凿，施工时需沿瓷砖接缝处凿击，避免损伤结构层，拆除产生的建筑垃圾需分类堆放，金属废料回收率≥90%。
（二）结构修复施工（7天）
1. 混凝土缺陷处理
o 蜂窝麻面修复：先凿除松散混凝土至密实层，采用环氧树脂修补砂浆（抗压强度≥40MPa）分层回填，每层厚度≤30mm，表面需进行拉毛处理。
o 裂缝处理：宽度＜0.2mm裂缝采用环氧树脂灌缝胶低压灌注（灌注压力0.2-0.3MPa）；宽度≥0.2mm裂缝需骑缝凿V型槽（深度≥10mm），嵌入止水条后用聚合物水泥砂浆封闭。
2. 钢筋补强
o 对锈蚀钢筋进行喷砂除锈（Sa2.5级），露出金属光泽后涂刷环氧富锌底漆（干膜厚度≥60μm）。
o 新增受力钢筋采用植筋工艺，钻孔直径Φ16（钢筋直径Φ12），孔深15d（d为钢筋直径），植筋胶需采用A级胶，固化时间≥72小时，拉拔试验值≥36kN。
（三）防水防腐施工（5天）
1. 基层处理
o 采用角磨机配金刚石磨片打磨混凝土表面，表面平整度≤2mm/2m，阴阳角做成R=50mm圆弧角，局部凹陷处用修补砂浆找平。
2. 防水层施工
o 第一道：涂刷环氧树脂底涂（用量0.2kg/㎡），表干后铺设玻纤布（搭接宽度≥100mm）；
o 第二道：刮涂环氧中涂（厚度1.0mm），固化后进行电火花检测（电压30kV，无击穿现象）；
o 第三道：涂刷聚氨酯面涂（干膜厚度≥1.5mm），实干时间≥24小时，施工环境温度控制在5-35℃。
（四）管道与设备安装（10天）
1. 管道安装
o 不锈钢管道采用氩弧焊连接，焊接电流80-120A，保护气体流量8-12L/min，焊口需进行渗透检测（PT），不允许有气孔、夹渣。
o 管道支架间距：DN100管道≤2.5m，DN50管道≤1.5m，支架与管道之间加3mm厚氯丁橡胶垫。
2. 过滤系统安装
o 石英砂过滤器安装水平度偏差≤1‰，进出水口需设压力表（量程0-1.0MPa），滤料装填顺序：卵石（底层100mm）→石英砂（中层800mm）→无烟煤（顶层200mm）。
o 循环水泵安装采用减震基础（弹簧减震器型号ZTB-80），与管道连接采用柔性接头（橡胶伸缩节，伸缩量≥50mm）。
（五）装饰装修阶段（12天）
1. 瓷砖铺贴
o 采用泳池专用粘结剂（水泥基，抗压强度≥20MPa），涂抹厚度8-10mm，瓷砖铺贴留缝2mm，采用十字卡定位，铺贴后24小时内禁止踩踏。
o 阴阳角处瓷砖需进行45°倒角处理（倒角宽度5mm），池岸防滑砖摩擦系数BPN≥60。
2. 溢水槽施工
o 不锈钢溢水槽（厚度≥1.5mm）采用折边焊接，焊接后进行电解抛光处理，溢水口间距≤500mm，槽内排水坡度≥2%。
（六）系统调试与验收（8天）
1. 水循环系统调试
o 进行系统联动试运行（连续运行72小时），检测参数：
§ 过滤速度10-15m/h，反冲洗强度15L/(s·㎡)
§ 池水浊度≤1NTU，pH值7.0-7.8
§ 余氯含量0.3-0.5mg/L
2. 验收标准
o 水质检测：委托第三方检测机构按GB/T 5750-2023标准进行106项全分析
o 渗漏检测：满水试验（水深2.0m），24小时水位下降≤2mm
o 安全验收：救生器材配置（救生圈、救生杆、急救箱）符合CJ/T 221-2016要求
四、质量控制与安全措施
（一）关键工序控制点
1. 防水施工
o 每道涂层施工后需经监理验收，留存影像资料（每50㎡不少于1张照片）。
o 雨后或潮湿环境施工需采用除湿机（除湿量≥20L/天）控制基层含水率≤8%。
2. 管道试压
o 分区域试压：垫层管道试验压力1.0MPa，保压1小时；设备连接管试验压力0.8MPa，保压2小时。
（二）安全技术要求
1. 临时用电
o 采用TN-S接零保护系统，配电箱需配置二级漏电保护器（动作电流≤30mA，动作时间≤0.1s）。
o 水下作业照明采用12V安全电压，灯具需具备IP68防护等级。
2. 高空作业
o 池壁施工搭设满堂脚手架（立杆间距≤1.2m，横杆步距≤1.8m），脚手板满铺且固定牢固，作业层设1.2m高防护栏杆。
五、施工组织与管理
1. 劳动力配置（总人数25人）
o 结构施工组：8人（含混凝土工3人、钢筋工3人、木工2人）
o 防水施工组：5人（持证上岗，需有3年以上同类工程经验）
o 管道安装组：6人（含焊工2人、管工3人、电工1人）
o 装饰施工组：6人（含铺贴工4人、普工2人）
2. 进度计划控制
o 采用Project软件编制四级进度计划，每周五召开进度协调会，延误超过2天需制定赶工措施（可增加夜间施工，需办理夜间施工许可证）。
3. 环保要求
o 施工废水需经三级沉淀池（尺寸3m×2m×1.5m）处理后排放，悬浮物去除率≥80%。
o 粉尘控制：切割作业需配备移动式除尘设备（风量≥3000m³/h），PM10排放浓度≤0.5mg/m³。
本技术交底未尽事宜，需严格按照现行国家规范及设计图纸执行，施工过程中遇特殊情况应及时与技术部门联系解决。
