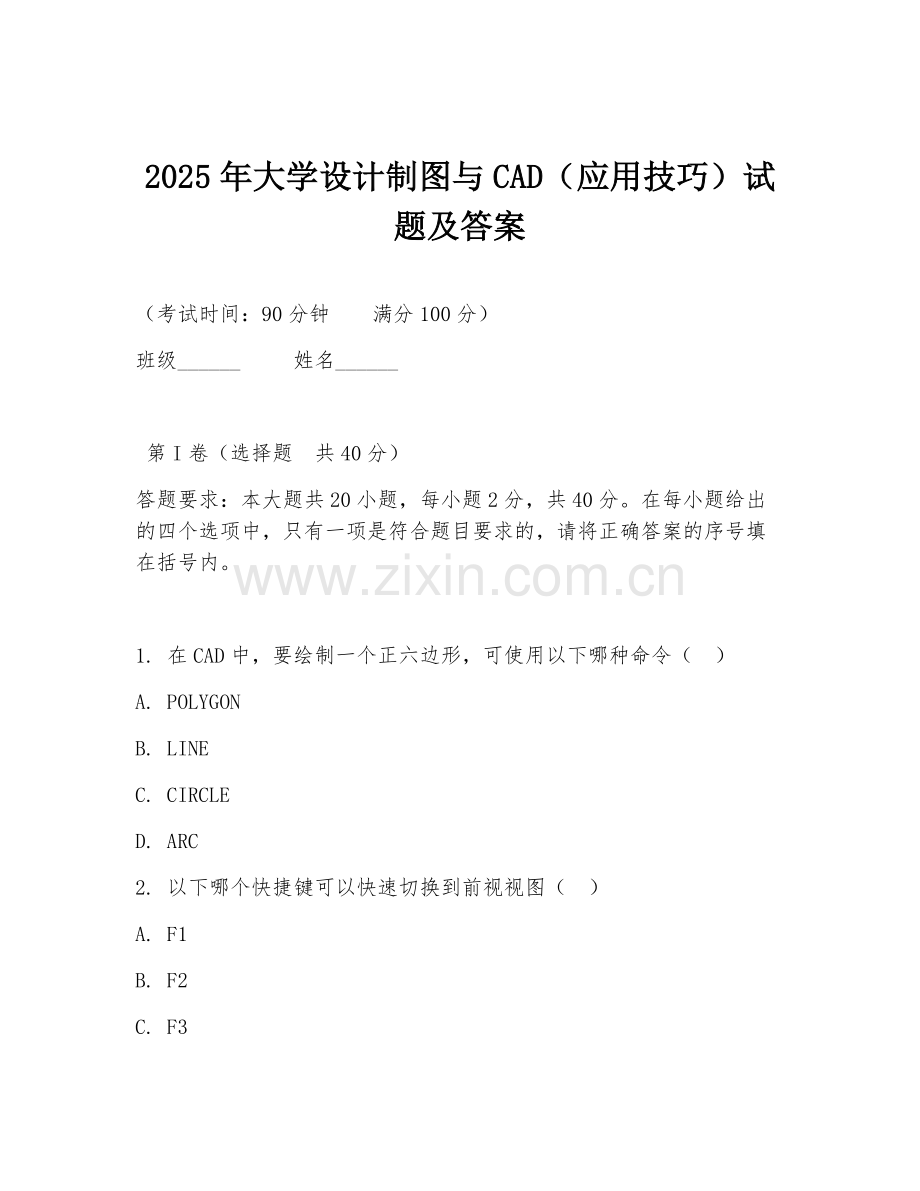

2025年大学设计制图与CAD（应用技巧）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 在CAD中，要绘制一个正六边形，可使用以下哪种命令（ ）
A. POLYGON
B. LINE
C. CIRCLE
D. ARC
2. 以下哪个快捷键可以快速切换到前视视图（ ）
A. F1
B. F2
C. F3

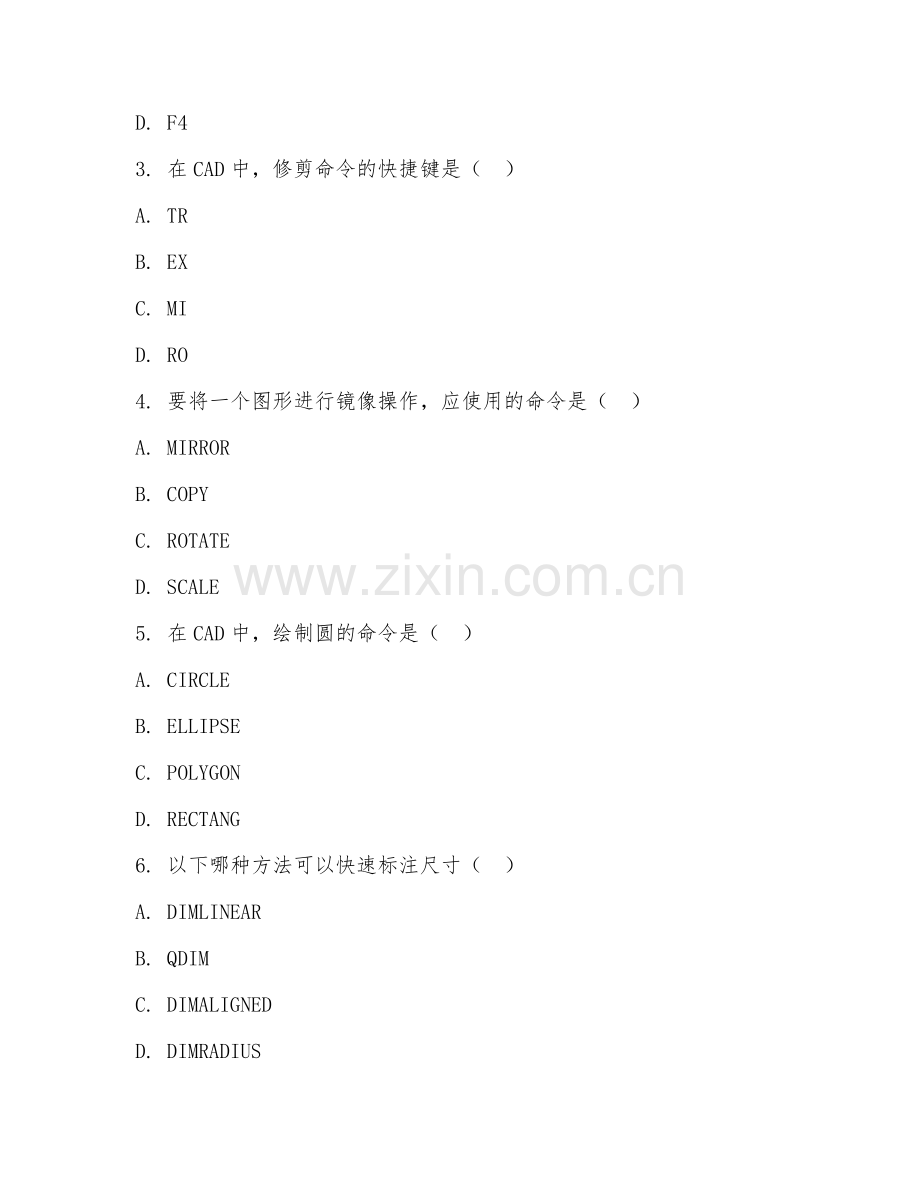

D. F4
3. 在CAD中，修剪命令的快捷键是（ ）
A. TR
B. EX
C. MI
D. RO
4. 要将一个图形进行镜像操作，应使用的命令是（ ）
A. MIRROR
B. COPY
C. ROTATE
D. SCALE
5. 在CAD中，绘制圆的命令是（ ）
A. CIRCLE
B. ELLIPSE
C. POLYGON
D. RECTANG
6. 以下哪种方法可以快速标注尺寸（ ）
A. DIMLINEAR
B. QDIM
C. DIMALIGNED
D. DIMRADIUS
7. 在CAD中，要将一个图形移动到指定位置，应使用的命令是（ ）
A. MOVE
B. COPY
C. ROTATE
D. SCALE
8. 要改变图形的颜色，可在以下哪个面板中操作（ ）
A. 特性面板
B. 图层特性管理器
C. 样式管理器
D. 标注样式管理器
9. 在CAD中，阵列命令有哪两种类型（ ）
A. 矩形阵列和环形阵列
B. 圆形阵列和方形阵列
C. 直线阵列和曲线阵列
D. 水平阵列和垂直阵列
10. 以下哪个命令可以将多段线合并成一条完整的多段线（ ）
A. JOIN
B. PEDIT
C. EXTEND
D. BREAK
11. 在CAD中，要绘制一条与已知直线平行的直线，可使用（ ）
A. OFFSET命令
B. COPY命令
C. MOVE命令
D. ROTATE命令
12. 要创建一个块，应使用的命令是（ ）
A. BLOCK
B. WBLOCK
C. INSERT
D. ATTDEF
13. 在CAD中，打开正交模式的快捷键是（ ）
A. F5
B. F6
C. F7
D. F8
14. 要修改标注文字的内容，可使用以下哪个命令（ ）
A. DIMEDIT
B. DIMSTYLE
C. QLEADER
D. DIMLINEAR
15. 在CAD中，绘制矩形的命令是（ ）
A. RECTANG
B. POLYGON
C. LINE
D. CIRCLE
16. 要将一个图形放大两倍，应使用的命令是（ ）
A. SCALE
B. COPY
C. ROTATE
D. MOVE
17. 以下哪个命令可以将一个对象分解（ ）
A. EXPLODE
B. BREAK
C. ERASE
D. DELETE
18. 在CAD中，要绘制一条与已知直线垂直的直线，可使用（ ）
A. 正交模式
B. 极轴追踪
C. 对象捕捉
D. 以上都可以
19. 要创建一个单行文字，应使用的命令是（ ）
A. TEXT
B. MTEXT
C. DTEXT
D. QTEXT
20. 在CAD中，图层的颜色、线型等属性可以在哪里设置（ ）
A. 特性面板
B. 图层特性管理器
C. 样式管理器
D. 标注样式管理器

第II卷（非选择题 共60分）
答题要求：本大题共5小题，共60分。请根据题目要求，在答题区域内作答，解答应写出文字说明、证明过程或演算步骤。

21. （12分）简述在CAD中如何绘制一个简单的机械零件三视图，包括主视图、俯视图和左视图。

22. （12分）如何使用CAD进行图形的尺寸标注，包括线性尺寸、半径尺寸和角度尺寸的标注方法。

23. （12分）在CAD中，如何创建一个块并将其插入到其他图形中，详细说明操作步骤。

24. （12分）材料：有一个复杂的建筑平面图，需要对其进行修改和完善。问题：请简述在CAD中如何对该建筑平面图进行修改，比如添加门窗、修改墙体等。

25. （12分）材料：有一个工业产品的三维模型，需要将其转换为二维工程图。问题：请说明在CAD中如何从三维模型生成二维工程图，包括视图的选择和标注的设置。

答案：1. A 2. D 3.A 4.A 5.A 6.B 7.A 8.A 9.A 10.B 11.A 12.A 13.D 14.A 15.A 16.A 17.A 18.D 19.A 20.B
