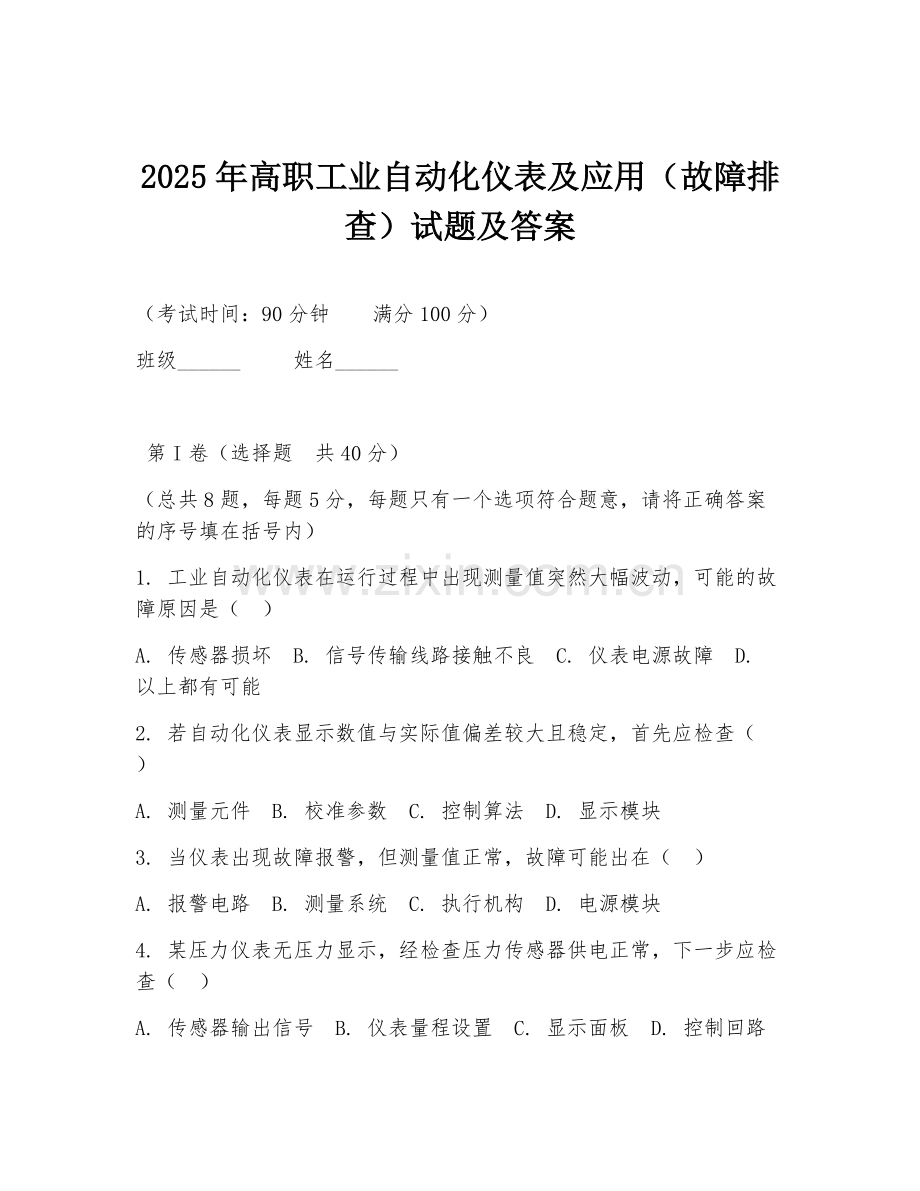

2025年高职工业自动化仪表及应用（故障排查）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共8题，每题5分，每题只有一个选项符合题意，请将正确答案的序号填在括号内）
1. 工业自动化仪表在运行过程中出现测量值突然大幅波动，可能的故障原因是（ ）
A. 传感器损坏 B. 信号传输线路接触不良 C. 仪表电源故障 D. 以上都有可能
2. 若自动化仪表显示数值与实际值偏差较大且稳定，首先应检查（ ）
A. 测量元件 B. 校准参数 C. 控制算法 D. 显示模块
3. 当仪表出现故障报警，但测量值正常，故障可能出在（ ）
A. 报警电路 B. 测量系统 C. 执行机构 D. 电源模块
4. 某压力仪表无压力显示，经检查压力传感器供电正常，下一步应检查（ ）
A. 传感器输出信号 B. 仪表量程设置 C. 显示面板 D. 控制回路

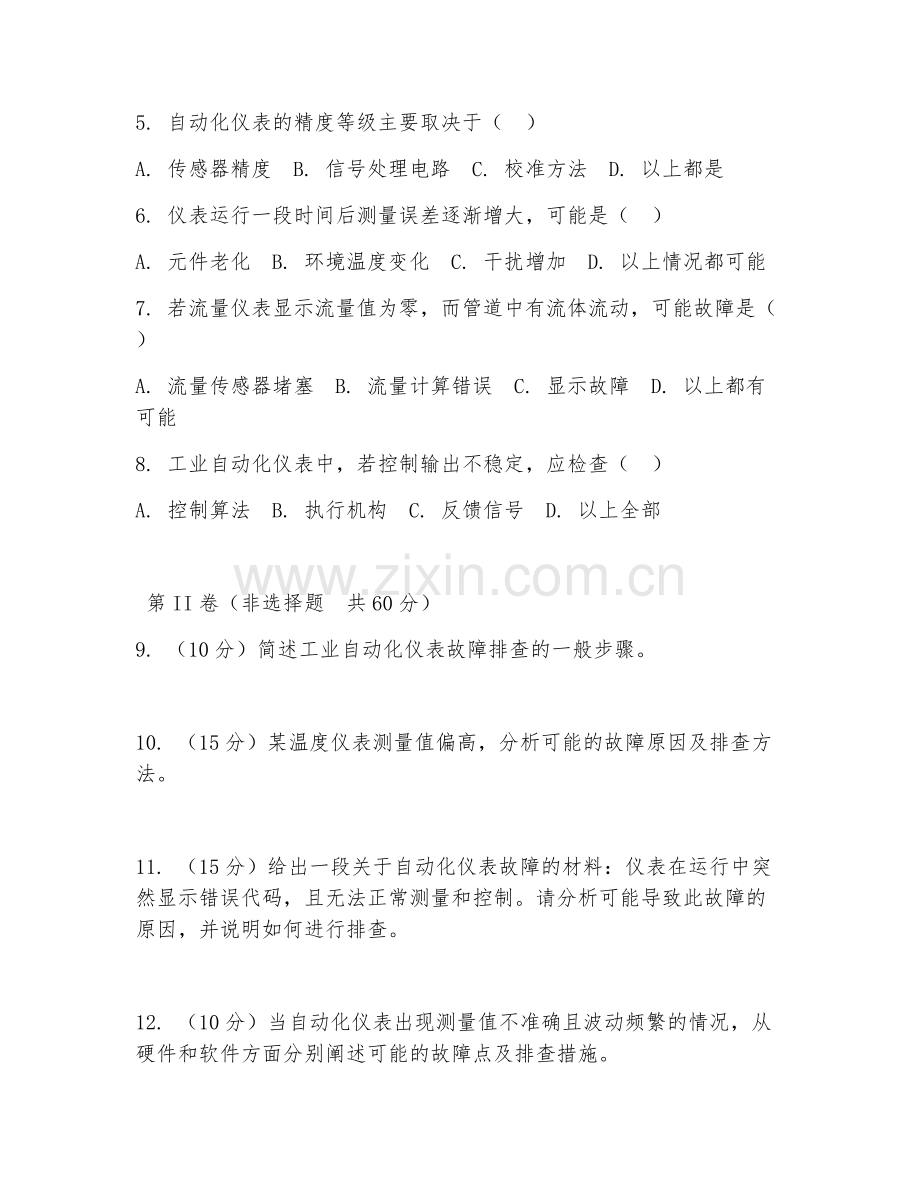

5. 自动化仪表的精度等级主要取决于（ ）
A. 传感器精度 B. 信号处理电路 C. 校准方法 D. 以上都是
6. 仪表运行一段时间后测量误差逐渐增大，可能是（ ）
A. 元件老化 B. 环境温度变化 C. 干扰增加 D. 以上情况都可能
7. 若流量仪表显示流量值为零，而管道中有流体流动，可能故障是（ ）
A. 流量传感器堵塞 B. 流量计算错误 C. 显示故障 D. 以上都有可能
8. 工业自动化仪表中，若控制输出不稳定，应检查（ ）
A. 控制算法 B. 执行机构 C. 反馈信号 D. 以上全部

第II卷（非选择题 共60分）
9. （10分）简述工业自动化仪表故障排查的一般步骤。

10. （15分）某温度仪表测量值偏高，分析可能的故障原因及排查方法。

11. （15分）给出一段关于自动化仪表故障的材料：仪表在运行中突然显示错误代码，且无法正常测量和控制。请分析可能导致此故障的原因，并说明如何进行排查。

12. （10分）当自动化仪表出现测量值不准确且波动频繁的情况，从硬件和软件方面分别阐述可能的故障点及排查措施。

13. （20分）有一压力控制系统，压力仪表显示压力值异常高，且控制输出无法调节压力。根据给定材料，分析故障原因并说明排查过程。

答案：
1. D
2. B
3. A
4. A
5. D
6. D
7. A
8. D
9. 首先观察仪表的显示、报警等状态，初步判断故障现象。然后检查仪表的电源是否正常，包括电压、电流等。接着查看传感器及相关测量元件是否工作正常，如是否有损坏、堵塞等。再检查信号传输线路是否存在断路、短路、接触不良等问题。之后检查仪表的设置参数是否正确，如量程、校准值等。最后根据排查结果进行相应的维修或调整。
10. 可能原因：温度传感器损坏，如热电偶、热电阻老化或断路；测量电路故障，如放大电路失调；环境温度影响测量精度；仪表量程设置错误。排查方法：用万用表等工具检测传感器电阻或电势是否正常；检查测量电路的元件参数；确认环境温度是否稳定并符合要求；核对仪表量程设置与实际测量范围是否匹配。
11. 可能原因：仪表内部程序出错；硬件电路故障，如芯片损坏、线路短路；外部干扰导致信号异常；电源不稳定。排查方法：检查仪表说明书，尝试复位仪表看是否恢复正常；用示波器等检测硬件电路信号；排查周围电磁干扰源；测量电源电压是否在正常范围。
12. 硬件方面：传感器可能损坏，导致测量不准确，需更换传感器测试；信号传输线路可能有接触不良或干扰，检查线路连接及屏蔽情况。软件方面：控制算法可能有误，重新检查并调整算法参数；仪表的校准程序可能出现问题，重新进行校准。
13. 故障原因：压力传感器故障，如零点漂移、量程改变；测量电路故障，如放大倍数异常；控制模块故障，无法正确处理反馈信号；执行机构故障，不能有效调节压力。排查过程：首先检查压力传感器输出信号是否正确，用标准压力源校准传感器；查看测量电路的元件是否损坏，测量相关电压、电流；检查控制模块的程序及参数设置；测试执行机构的动作是否正常，检查其供电及控制信号。
