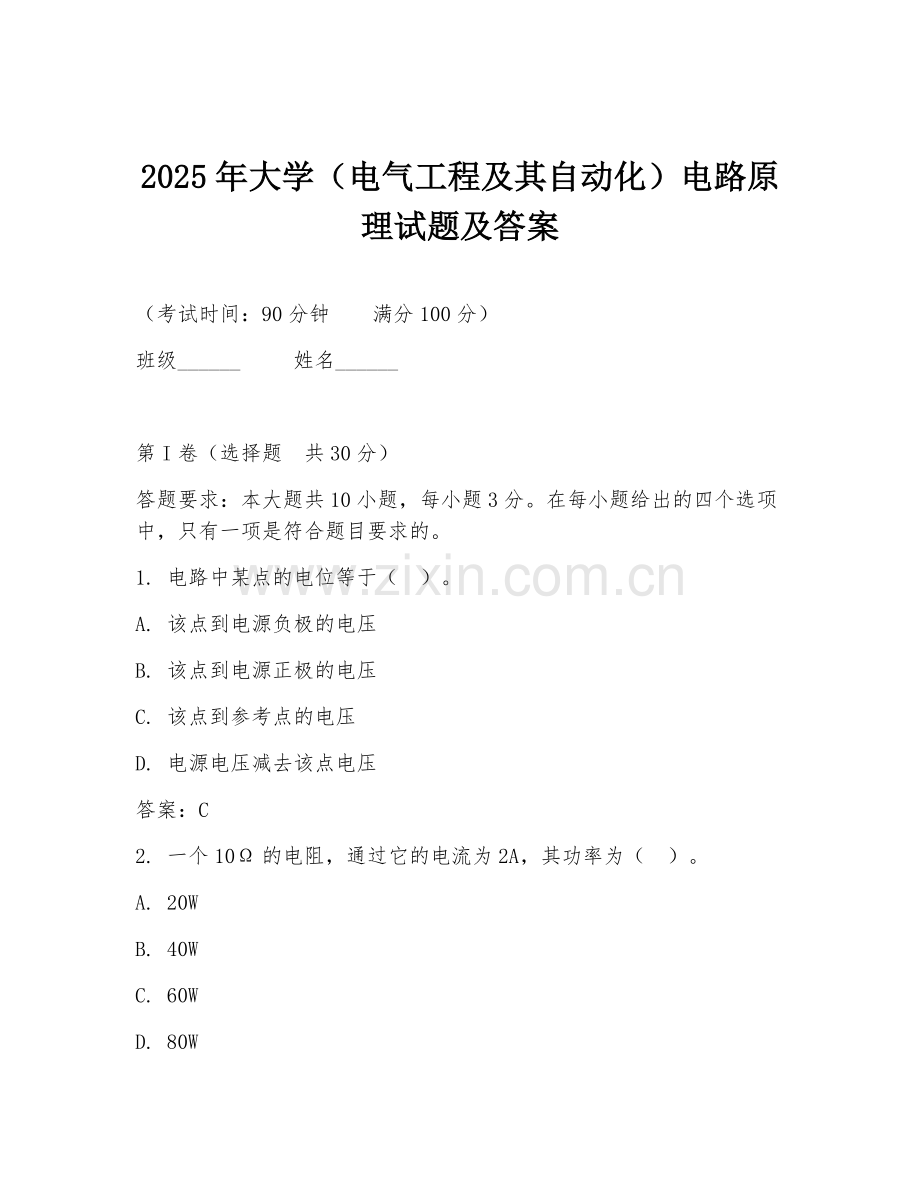

2025年大学（电气工程及其自动化）电路原理试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 电路中某点的电位等于（ ）。
A. 该点到电源负极的电压
B. 该点到电源正极的电压
C. 该点到参考点的电压
D. 电源电压减去该点电压
答案：C
2. 一个10Ω的电阻，通过它的电流为2A，其功率为（ ）。
A. 20W
B. 40W
C. 60W
D. 80W

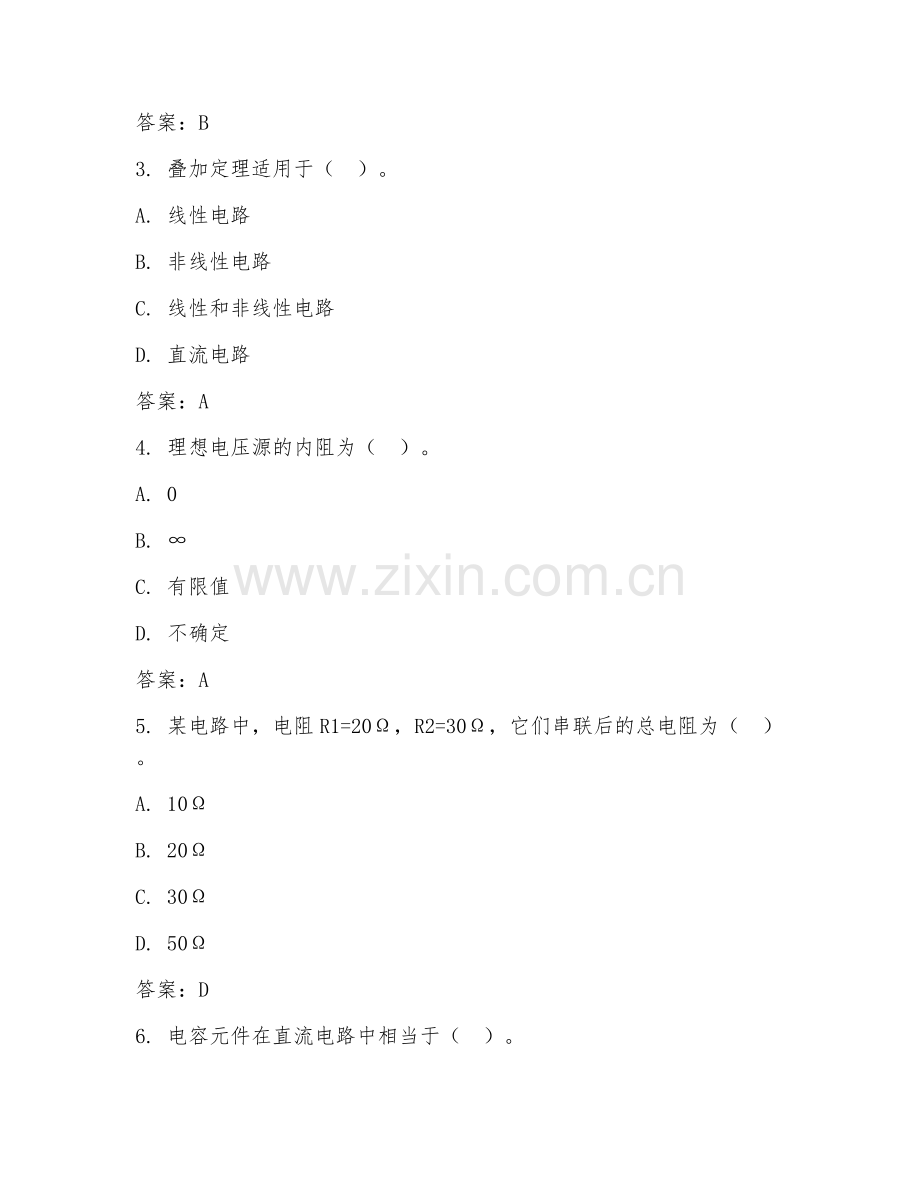

答案：B
3. 叠加定理适用于（ ）。
A. 线性电路
B. 非线性电路
C. 线性和非线性电路
D. 直流电路
答案：A
4. 理想电压源的内阻为（ ）。
A. 0
B. ∞
C. 有限值
D. 不确定
答案：A
5. 某电路中，电阻R1=20Ω，R2=30Ω，它们串联后的总电阻为（ ）。
A. 10Ω
B. 20Ω
C. 30Ω
D. 50Ω
答案：D
6. 电容元件在直流电路中相当于（ ）。
A. 短路
B. 开路
C. 有一定电阻
D. 不确定
答案：B
7. 电感元件的感抗与（ ）有关。
A. 电压
B. 电流
C. 频率
D. 电阻
答案：C
8. 基尔霍夫电流定律适用于（ ）。
A. 节点
B. 回路
C. 支路
D. 整个电路
答案：A
9. 某正弦交流电的频率为50Hz，其周期为（ ）。
A. 0.01s
B. 0.02s
C. 0.1s
D. 0.2s
答案：B
10. 对称三相电路中，线电压与相电压的关系是（ ）。
A. 线电压等于相电压
B. 线电压是相电压的√3倍
C. 相电压是线电压的√3倍
D. 不确定
答案：B

第II卷（非选择题 共70分）
11. （共10分）简述电路的基本组成部分及其作用。
答：电路由电源、负载、连接导线和开关组成。电源提供电能；负载消耗电能；连接导线用于传输电能；开关控制电路的通断。
12. （共15分）已知电阻R=10Ω，电压u=10sin(ωt)V，求通过电阻的电流i，并计算电阻消耗的功率P。
答：根据欧姆定律i=u/R=10sin(ωt)/10=sin(ωt)A。功率P=ui=10sin(ωt)×sin(ωt)=10sin²(ωt)W，利用二倍角公式sin²α=(1 - cos2α)/2，可得P=5(1 - cos2ωt)W。
13. （共15分）在一个由电阻R1=20Ω、R2=30Ω和R3=40Ω组成的并联电路中，求总电阻R。
答：根据并联电阻公式1/R=1/R1+1/R2+1/R3，1/R=1/20+1/30+1/40=(6+4+3)/120=13/120，所以R=120/13Ω。
14. （共15分）材料：某电路中有一个电感L=0.1H，电源电压u=220sin(314t)V。求感抗XL以及通过电感的电流i的表达式。
答：感抗XL=ωL=314×0.1=31.4Ω。电感电流i=u/XL=220sin(314t)/31.4=7.01sin(314t)A。
15. （共15分）材料：一个对称三相电路，线电压UL=380V，负载为三角形连接，每相负载阻抗Z=30∠30°Ω。求线电流IL和三相有功功率P。
答：相电流IP=UL/Z=380/30∠30°=12.67∠ - 30°A。线电流IL=√3IP=√3×12.67∠ - 30°=22∠ - 30°A。三相有功功率P=√3ULILcosφ，其中cosφ=cos30°=√3/2，P=√3×380×22×√3/2=76032W。
