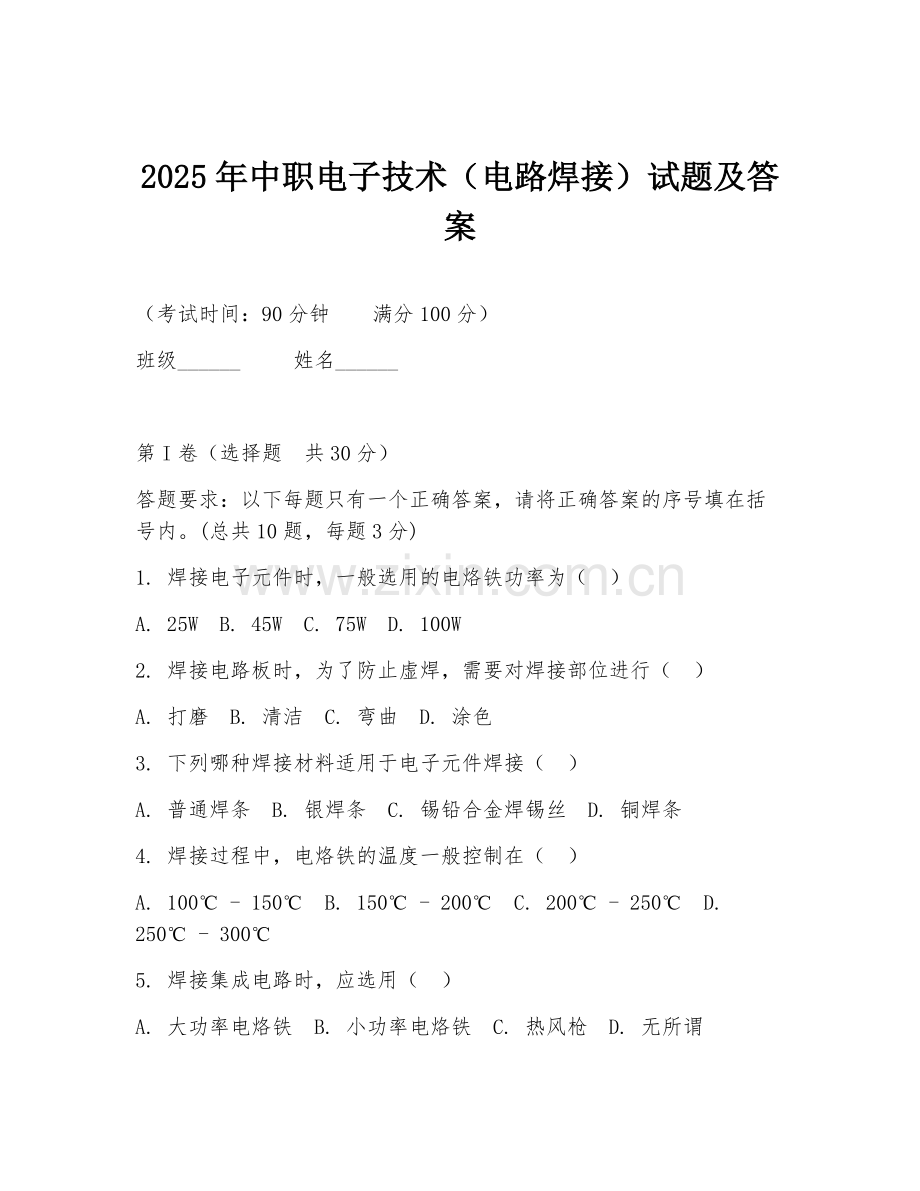

2025年中职电子技术（电路焊接）试题及答案.doc

2025年中职电子技术（电路焊接）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：以下每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 焊接电子元件时，一般选用的电烙铁功率为（ ）
A. 25W B. 45W C. 75W D. 100W
2. 焊接电路板时，为了防止虚焊，需要对焊接部位进行（ ）
A. 打磨 B. 清洁 C. 弯曲 D. 涂色
3. 下列哪种焊接材料适用于电子元件焊接（ ）
A. 普通焊条 B. 银焊条 C. 锡铅合金焊锡丝 D. 铜焊条
4. 焊接过程中，电烙铁的温度一般控制在（ ）
A. 100℃ - 150℃ B. 150℃ - 200℃ C. 200℃ - 250℃ D. 250℃ - 300℃
5. 焊接集成电路时，应选用（ ）
A. 大功率电烙铁 B. 小功率电烙铁 C. 热风枪 D. 无所谓
6. 焊接完成后，多余的焊锡应（ ）
A. 留在电路板上 B. 用手拨开 C. 用吸锡器吸掉 D. 不管它
7. 焊接前对电子元件引脚进行处理的目的是（ ）
A. 增加引脚长度 B. 去除氧化层 C. 使引脚变细 D. 改变引脚颜色
8. 以下哪种情况容易导致焊接短路（ ）
A. 焊锡过少 B. 引脚氧化 C. 电路板有杂物 D. 焊接时间过短
9. 焊接贴片元件时，通常采用（ ）
A. 手工焊接 B. 波峰焊 C. 回流焊 D. 激光焊
10. 焊接时，电烙铁与电路板的角度一般为（ ）
A. 30° - 45° B. 45° - 60° C. 60° - 75° D. 75° - 90°

第II卷（非选择题 共70分）
11. （10分）简述电子电路焊接的基本步骤。
12. （15分）分析焊接过程中出现虚焊的原因及解决方法。
13. （15分）如何正确选择焊接电子元件的工具和材料？
14. （15分）材料：在焊接一块电路板时，发现有几个焊点不牢固且外观粗糙。请分析可能导致这种情况的原因，并提出改进措施。
15. （15分）材料：某同学在焊接集成电路时，不小心将引脚焊歪，导致集成电路损坏。请阐述在焊接集成电路时需要注意的事项，以及如何避免类似问题的发生。

答案：1. B 2. B 3. C 4. C 5. B 6. C 7. B 8. C 9. C 10. B
11. 焊接前准备，包括清理电路板和元件引脚；选择合适的焊接工具和材料；调整电烙铁温度；进行焊接操作，先加热焊点，再送焊锡；焊接完成后清理多余焊锡和检查焊点质量。
12. 虚焊原因：引脚氧化、电路板不清洁、焊锡质量差、焊接温度不够、焊接时间不足等。解决方法：清理引脚和电路板，选用优质焊锡，提高焊接温度，延长焊接时间，可重新焊接或用助焊剂辅助。
13. 工具选择：根据焊接元件大小和类型选合适功率电烙铁等。材料选择：用含锡量合适的焊锡丝，根据需求选助焊剂，焊接集成电路选小功率烙铁和细焊锡丝。
14. 可能原因：焊接温度不够，焊锡未充分熔化；引脚未清理干净，有氧化层；电路板焊接部位有杂质。改进措施：提高电烙铁温度；清理引脚和电路板；检查焊接部位，去除杂质后重新焊接。
15. 注意事项：选小功率烙铁，控制温度；引脚处理干净；焊接时固定好元件，防止引脚移动；动作快，避免过热损坏。避免方法：提前规划好元件位置，小心操作，焊接前确认元件位置正确，有问题及时处理。
