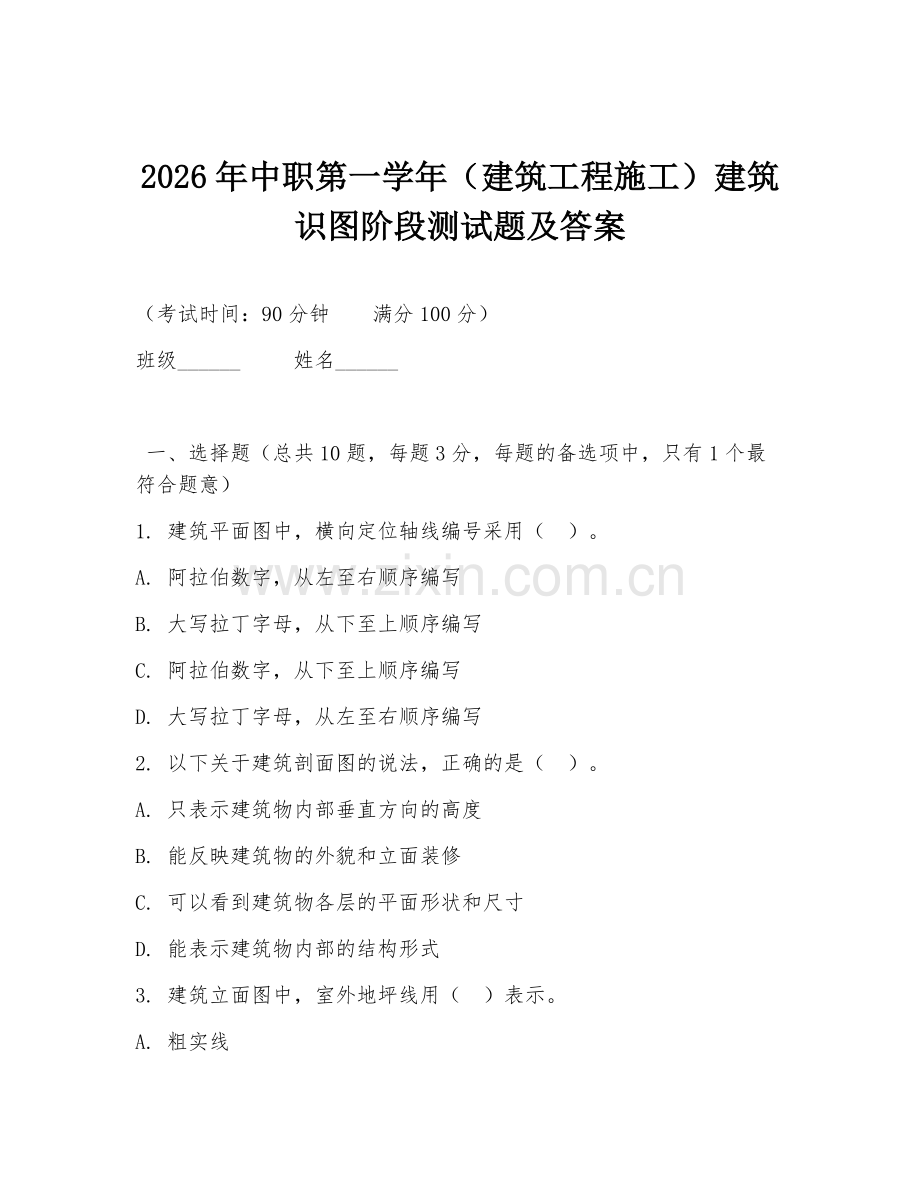

2026年中职第一学年（建筑工程施工）建筑识图阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题的备选项中，只有1个最符合题意）
1. 建筑平面图中，横向定位轴线编号采用（ ）。
A. 阿拉伯数字，从左至右顺序编写
B. 大写拉丁字母，从下至上顺序编写
C. 阿拉伯数字，从下至上顺序编写
D. 大写拉丁字母，从左至右顺序编写
2. 以下关于建筑剖面图的说法，正确的是（ ）。
A. 只表示建筑物内部垂直方向的高度
B. 能反映建筑物的外貌和立面装修
C. 可以看到建筑物各层的平面形状和尺寸
D. 能表示建筑物内部的结构形式
3. 建筑立面图中，室外地坪线用（ ）表示。

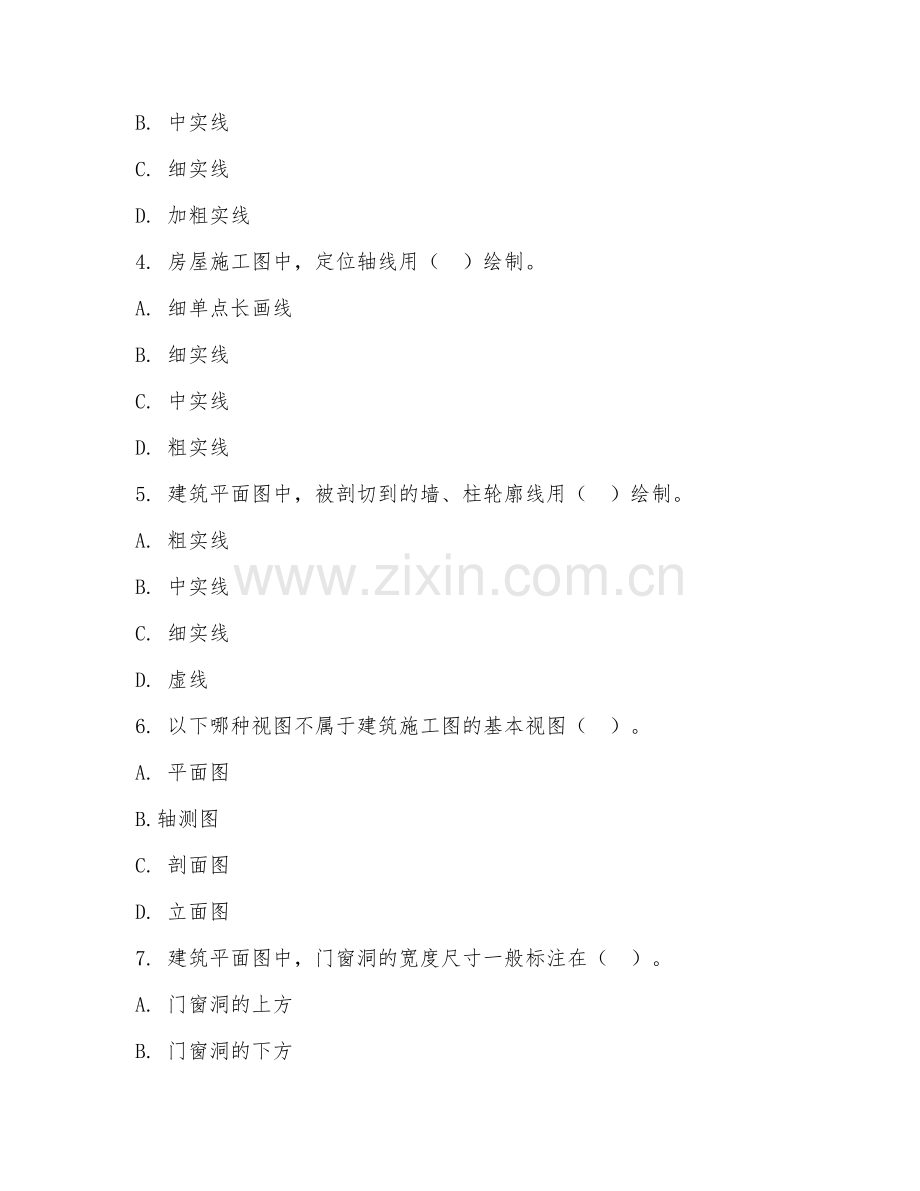

A. 粗实线
B. 中实线
C. 细实线
D. 加粗实线
4. 房屋施工图中，定位轴线用（ ）绘制。
A. 细单点长画线
B. 细实线
C. 中实线
D. 粗实线
5. 建筑平面图中，被剖切到的墙、柱轮廓线用（ ）绘制。
A. 粗实线
B. 中实线
C. 细实线
D. 虚线
6. 以下哪种视图不属于建筑施工图的基本视图（ ）。
A. 平面图
B.轴测图
C. 剖面图
D. 立面图
7. 建筑平面图中，门窗洞的宽度尺寸一般标注在（ ）。
A. 门窗洞的上方
B. 门窗洞的下方
C. 门窗洞的左侧
D. 门窗洞的右侧
8. 建筑剖面图的剖切位置应选择在（ ）。
A. 建筑平面的横向对称轴处
B. 建筑平面的纵向对称轴处
C. 能反映建筑物内部结构和构造比较复杂、有代表性的部位
D.屋顶处
9. 建筑立面图中，建筑物的外轮廓线用（ ）绘制。
A. 粗实线
B. 中实线
C. 细实线
D. 加粗实线
10. 房屋施工图中，索引符号的圆直径为（ ）。
A. 8mm
B. 直径10mm
C. 12mm
D. 14mm

二多项选择题（总共5题，每题4分，每题的备选项中，有2个或2个以上符合题意，至少有1个错项。错选，本题不得分；少选，所选的每个选项得1分）
1. 建筑施工图包括（ ）。
A. 建筑总平面图
B. 建筑平面图
C. 建筑立面图
D. 建筑剖面图
E. 结构施工图
2. 建筑平面图中，应标注的尺寸有（ ）。
A. 外部尺寸
B. 内部尺寸
C. 标高尺寸
D. 门窗尺寸
E. 轴线尺寸
3. 建筑立面图的命名方式有（ ）。
A. 按房屋的朝向命名
B. 按房屋的主次入口命名
C. 按房屋的立面特征命名
D. 按房屋的层数命名
E. 按房屋的结构形式命名
4. 建筑剖面图中，应标注的内容有（ ）。
A. 剖切位置
B. 投影方向
C. 尺寸标注
D. 标高标注
E. 门窗编号
5. 房屋施工图中，常用的比例有（ ）。
A. 1:50
B. 1:100
C. 1:200
D. 1:500
E. 1:1000

三、判断题（总共10题，每题2分，判断下列各题的对错，正确的打“√”，错误的打“×”）
1. 建筑平面图能反映建筑物的平面形状、大小和房间布置情况。（ ）
2. 建筑立面图主要表示建筑物的外貌和立面装修。（ ）
3. 建筑剖面图能表示建筑物内部的结构形式和构造。（ ）
4. 定位轴线是确定建筑物主要结构构件位置的基准线。（ ）
5. 建筑平面图中，被剖切到的墙、柱轮廓线用虚线绘制。（ ）
6. 建筑立面图中，室外地坪线用细实线表示。（ ）
7.建筑剖面图的剖切位置应选择在能反映建筑物内部结构和构造比较复杂、有代表性的部位。（ ）
8. 建筑平面图中，门窗洞的宽度尺寸一般标注在门窗洞的下方。（ ）
9. 房屋施工图中，索引符号的圆直径为10mm。（ ）
10. 建筑立面图只能按房屋的朝向命名。（ ）

四简答题（总共3题，每题10分，简要回答下列问题）
1. 简述建筑平面图的作用及主要内容。
2. 建筑立面图有哪些命名方式？各有什么特点？
3. 说明建筑剖面图中剖切位置和投影方向的选择原则。

五、综合题（总共2题，每题15分，根据所给建筑施工图，回答问题）
1. 请根据给定的建筑平面图，标注出图中未标注的外部尺寸，并说明这些尺寸的含义。
2. 请根据给定的建筑立面图和剖面图，分析该建筑物的结构形式和主要构造特点。

答案：
一、选择题
1. A
2. D
3. D
4. A
5. A
6. B
7. B
8. C
9. A
10. B

二、多项选择题
1. ABCD
2. ABDE
3. ABC
4. ABCD
5. ABC

三、判断题
1. √
2. √
3. √
4. √
5. ×
6. ×
7. √
8. √
9. √
10. ×

四、简答题
1. 作用：反映建筑物平面形状、大小、房间布置、墙柱位置等。主要内容：建筑物各层平面、定位轴线及编号、门窗位置及编号、墙柱轮廓、楼梯位置等。
2. 命名方式及特点：按房屋朝向命名，直观反映房屋朝向；按主次入口命名，突出入口位置；按立面特征命名，体现立面独特之处。
3. 剖切位置选择原则：能反映建筑物内部结构和构造复杂、有代表性的部位。投影方向选择原则：使剖面图能清晰展示剖切到的部分结构和构造。

五、综合题
1. 外部尺寸一般包括三道：最外一道表示建筑物外包尺寸，中间一道表示轴线尺寸，里面一道表示门窗洞口等细部尺寸。标注时需根据平面图具体情况准确标注各部分尺寸数值，并说明其对应的具体部位。
2. 从立面图和剖面图分析，结构形式可能为砖混结构。主要构造特点：通过剖面图可看到墙体、楼板等构造，如墙体厚度、楼板支撑方式等；从立面图能看出外立面装饰、门窗形式及位置等，共同体现建筑物整体构造特征。
