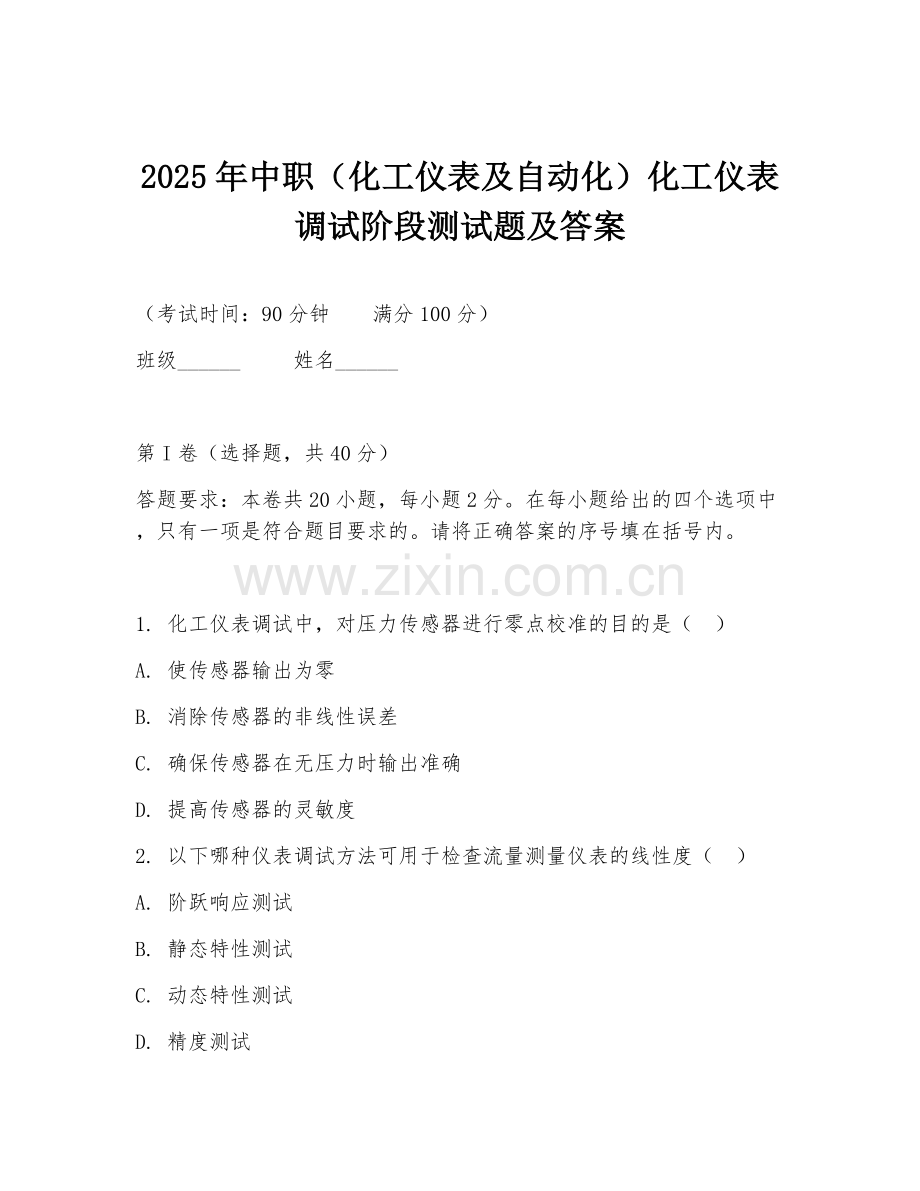

2025年中职（化工仪表及自动化）化工仪表调试阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 化工仪表调试中，对压力传感器进行零点校准的目的是（ ）
A. 使传感器输出为零
B. 消除传感器的非线性误差
C. 确保传感器在无压力时输出准确
D. 提高传感器的灵敏度
2. 以下哪种仪表调试方法可用于检查流量测量仪表的线性度（ ）
A. 阶跃响应测试
B. 静态特性测试
C. 动态特性测试
D. 精度测试

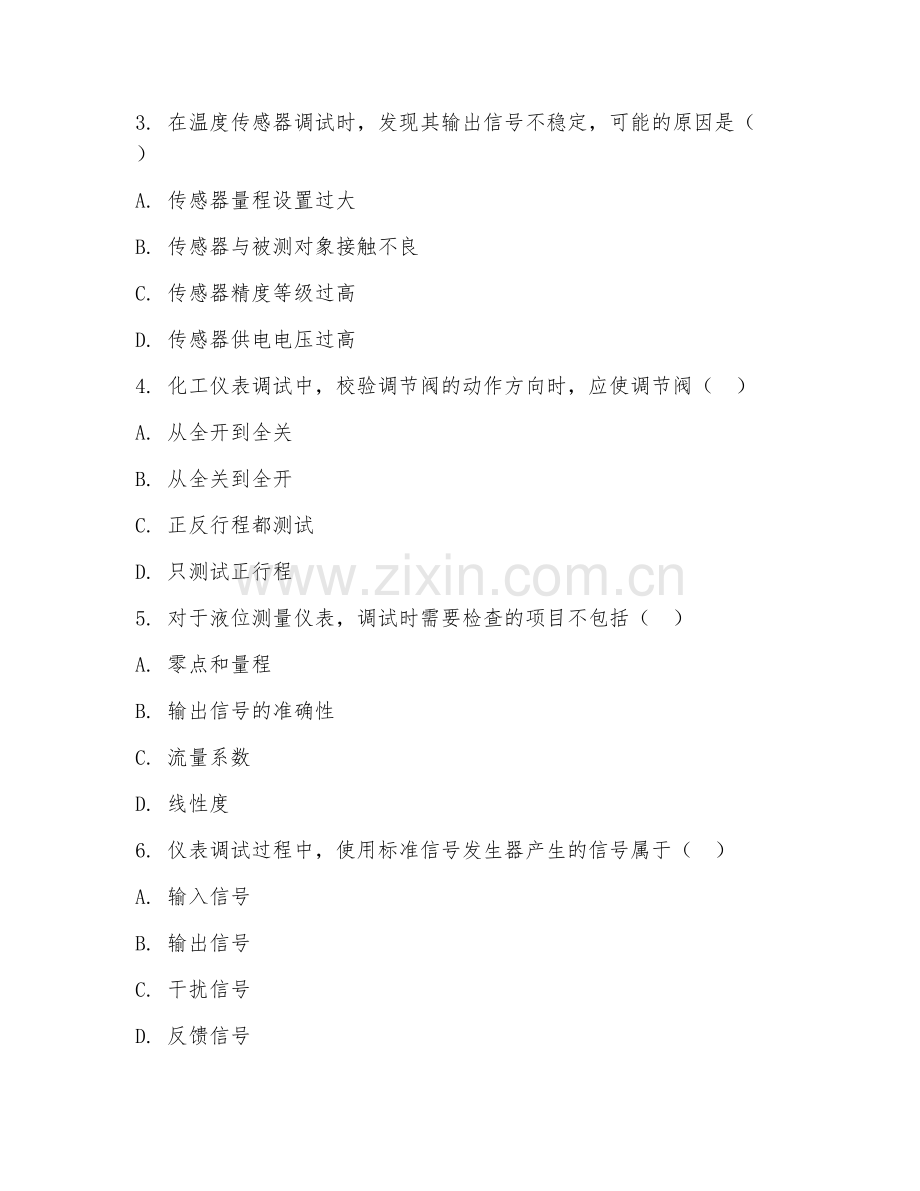

3. 在温度传感器调试时，发现其输出信号不稳定，可能的原因是（ ）
A. 传感器量程设置过大
B. 传感器与被测对象接触不良
C. 传感器精度等级过高
D. 传感器供电电压过高
4. 化工仪表调试中，校验调节阀的动作方向时，应使调节阀（ ）
A. 从全开到全关
B. 从全关到全开
C. 正反行程都测试
D. 只测试正行程
5. 对于液位测量仪表，调试时需要检查的项目不包括（ ）
A. 零点和量程
B. 输出信号的准确性
C. 流量系数
D. 线性度
6. 仪表调试过程中，使用标准信号发生器产生的信号属于（ ）
A. 输入信号
B. 输出信号
C. 干扰信号
D. 反馈信号
7. 某化工仪表调试时发现显示值比实际值大，可能是（ ）环节出现问题。
A. 传感器
B. 放大器
C. 显示仪表
D. 以上都有可能
8. 调试气动调节阀时，气源压力应满足（ ）要求。
A. 调节阀铭牌规定
B. 任意值
C. 较低压力
D. 较高压力
9. 化工仪表调试中，对电动执行机构进行调试时，首先要检查（ ）
A. 电机绝缘
B. 输出轴转动灵活性
C. 控制信号输入
D. 行程限位
10. 以下哪种情况会导致仪表的动态响应特性变差（ ）
A. 仪表时间常数过小
B. 仪表增益过大
C. 仪表纯滞后时间过长
D. 仪表精度过高
11. 在对流量测量仪表进行调试时，若流量波动较大，可采取的措施是（ ）
A. 增加阻尼
B. 减小量程
C. 更换传感器
D. 提高供电电压
12. 化工仪表调试中，校验温度变送器时，需要输入（ ）信号进行测试。
A. 压力
B. 电流
C. 温度
D. 流量
13. 对于智能仪表，调试时可通过（ ）进行参数设置和功能测试。
A. 手动调节旋钮
B. 专用编程器
C. 修改硬件电路
D. 更换传感器
14. 仪表调试完成后，应填写调试记录，记录内容不包括（ ）
A. 仪表型号
B. 调试项目及结果
C. 操作人员姓名
D. 仪表生产厂家
15. 在调试压力测量仪表时，发现指针不回零，可能是（ ）损坏。
A. 弹簧管
B. 游丝
C. 指针
D. 以上都有可能
16. 化工仪表调试中，对液位计进行调试时，应检查液位计的（ ）
A. 密封性
B. 流量系数
C. 压力损失
D. 温度特性
17. 调试过程中，若仪表出现异常噪声，可能是（ ）引起的。
A. 机械振动
B. 电气干扰
C. 环境温度过高
D. 以上都有可能
18. 对于差压式流量测量仪表，调试时需要校准（ ）
A. 差压传感器
B. 温度传感器
C. 压力传感器
D. 液位传感器
19. 化工仪表调试中，对电动仪表进行接地检查时，接地电阻应不大于（ ）
A. 1Ω
B. 4Ω
C..10Ω
D. 20Ω
20. 仪表调试时，对新安装的仪表应进行（ ）测试。
A. 常规性能
B. 特殊功能
C. 极限性能
D. 以上都包括

第II卷（非选择题共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将答案填在横线上。

1. 化工仪表调试的主要内容包括仪表的______、______、______等。
2. 压力传感器的校准方法主要有______校准和______校准。
3. 流量测量仪表的常用调试方法有______测试、______测试等。
4. 温度传感器的输出信号通常有______信号、______信号等。
5. 调节阀的调试项目包括______、______、______等。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述化工仪表调试的目的。
2. 说明温度传感器调试时的主要步骤。
3. 如何检查气动调节阀的密封性？
4. 仪表调试过程中，如何判断仪表是否正常工作？

（三）计算题（共10分）
答题要求：本大题共2小题，每小题5分。写出计算过程和答案。

（1）已知某压力传感器的量程为0 - 10MPa，当输入压力为5MPa时，输出电流为4mA，当输入压力为8MPa时，输出电流为12mA。求该传感器的灵敏度及线性度误差（线性度误差按理论值计算）。
（2）某流量测量仪表的量程为0 - 100m³/h，在调试时，测得实际流量为50m³/h，仪表显示值为四十五m³/h。求该仪表的示值误差。

（四）案例分析题（共10分）
答题要求：本大题共2小题，每小题5分。阅读案例，回答问题。

案例：在某化工装置仪表调试过程中，发现一台温度显示仪表显示值异常偏高。经检查，温度传感器正常，测量线路也无问题。
1. 请分析可能导致温度显示仪表显示值异常偏高的原因。
2. 针对可能的原因，应采取哪些调试措施来解决问题？

（五）综合应用题（共10分）
答题要求：本大题共1小题，10分。根据题目要求进行综合应用解答。

某化工生产车间需要对一套新安装的流量、压力、温度测量仪表及调节阀进行调试。请设计一个调试方案，包括调试步骤、调试方法及注意事项。

答案：第I卷：1.C 2.C 3.B 4.C 5.C 6.A 7.D 8.A 9.A 10.C 11.A 12.C 13.B 14.D 15.B 16.A 17.D 18.A 19.B 20.D
第II卷填空题：1. 性能测试、精度校准、功能调试 2. 零点、量程 3. 静态特性、动态特性 4. 电压、电流 5. 动作方向、行程、泄漏量
简答题：1. 确保仪表测量准确可靠，满足化工生产工艺要求，保证生产安全稳定运行，提高生产效率和质量。2. 外观检查、零点校准、量程校准、精度测试、输出信号检查等。3. 关闭调节阀上下游阀门，给调节阀输入一定信号，检查阀门是否有泄漏。4. 观察仪表显示值是否正常，与实际值对比，检查输出信号是否符合要求，检查仪表运行状态有无异常噪声、振动等。
计算题：1. 灵敏度：(12 - 4)/(8 - 5)=8/3(mA/MPa)；线性度误差：[(5×8/3 - 4)/4]×100%=(40/3 - 4)/4×100%=(28/3)/4×100%=7/3×100%≈233.3%。2. 示值误差：(45 - 50)/50×100%=-10%。
案例分析题：1. 显示仪表内部电路故障导致信号处理异常，显示仪表的校准参数设置错误。2. 检查显示仪表内部电路，更换损坏元件；重新校准显示仪表，设置正确校准参数。
综合应用题：调试步骤：先外观检查，再分别对流量、压力、温度仪表进行零点量程校准等常规调试，最后调试调节阀。调试方法：流量仪表用标准流量源测试，压力仪表用压力校准仪，温度仪表用标准温度计。注意事项：严格按操作规程，确保安全，调试前做好准备，记录详细数据。
