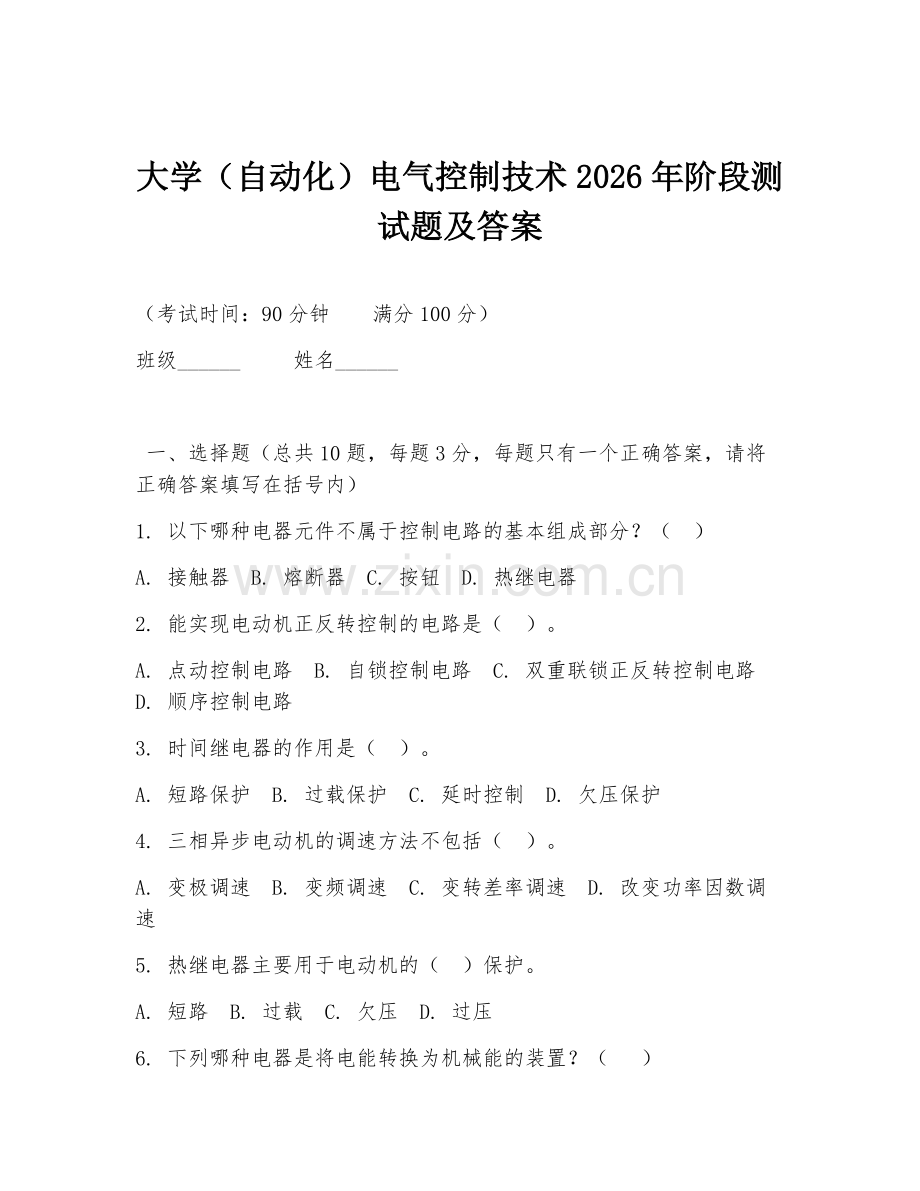

大学（自动化）电气控制技术2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 以下哪种电器元件不属于控制电路的基本组成部分？（ ）
A. 接触器 B. 熔断器 C. 按钮 D. 热继电器
2. 能实现电动机正反转控制的电路是（ ）。
A. 点动控制电路 B. 自锁控制电路 C. 双重联锁正反转控制电路 D. 顺序控制电路
3. 时间继电器的作用是（ ）。
A. 短路保护 B. 过载保护 C. 延时控制 D. 欠压保护
4. 三相异步电动机的调速方法不包括（ ）。
A. 变极调速 B. 变频调速 C. 变转差率调速 D. 改变功率因数调速
5. 热继电器主要用于电动机的（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压
6. 下列哪种电器是将电能转换为机械能的装置？（ ）
A. 电阻器 B. 电容器 C. 电动机 D. 变压器
7. 交流接触器的电磁机构主要由（ ）组成。
A. 线圈、铁芯、衔铁 B. 主触点、辅助触点 C. 灭弧装置 D. 外壳
8. 电气控制系统中，熔断器一般安装在（ ）。
A. 主电路 B. 控制电路 C.信号电路 D. 都可以

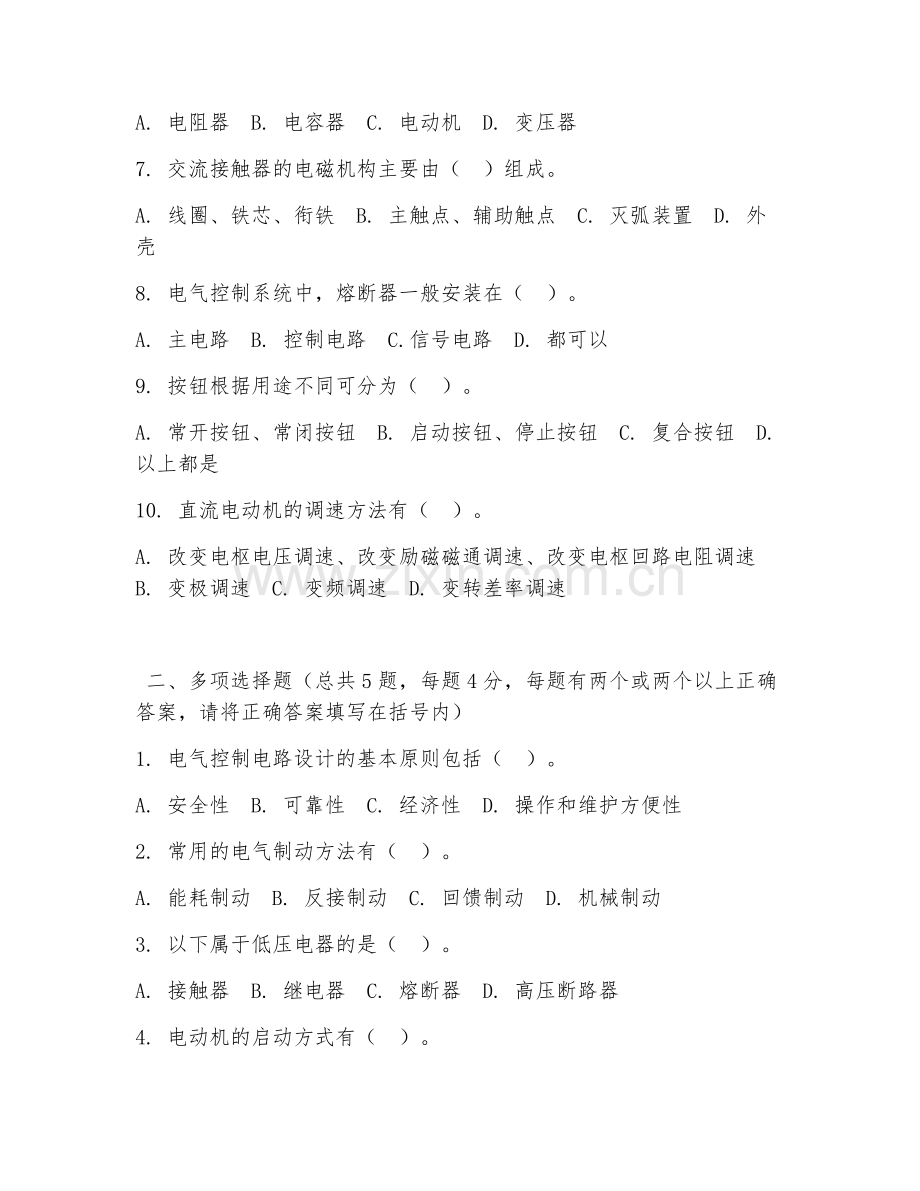

9. 按钮根据用途不同可分为（ ）。
A. 常开按钮、常闭按钮 B. 启动按钮、停止按钮 C. 复合按钮 D. 以上都是
10. 直流电动机的调速方法有（ ）。
A. 改变电枢电压调速、改变励磁磁通调速、改变电枢回路电阻调速 B. 变极调速 C. 变频调速 D. 变转差率调速

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. 电气控制电路设计的基本原则包括（ ）。
A. 安全性 B. 可靠性 C. 经济性 D. 操作和维护方便性
2. 常用的电气制动方法有（ ）。
A. 能耗制动 B. 反接制动 C. 回馈制动 D. 机械制动
3. 以下属于低压电器的是（ ）。
A. 接触器 B. 继电器 C. 熔断器 D. 高压断路器
4. 电动机的启动方式有（ ）。
A. 直接启动 B. 降压启动 C. 软启动 D. 变频启动
5. 控制电路中常用的保护环节包括（ ）。
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护

三判断题（总共10题，每题2分，请在括号内打“√”或“×”)
1. 熔断器熔断后，更换新的熔断器即可恢复正常工作。（ ）
2. 接触器的主触点用于控制主电路的通断，辅助触点用于控制电路的联锁等。（ ）
3. 对电动机进行过载保护时，热继电器的整定电流应等于电动机的额定电流。（ ）
4. 按钮的颜色一般红色表示停止，绿色表示启动。（ ）
5. 时间继电器只能实现通电延时控制，不能实现断电延时控制。（ ）
6. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
7. 电气控制系统中，只要有过载保护就不需要短路保护了。（ ）
8. 直流电动机的调速性能比交流电动机好。（ ）
9. 交流接触器的线圈可以串联使用。（ ）
10. 顺序控制电路是按照一定顺序依次启动或停止各台电动机的控制电路。（ ）

四、简答题（总共3题,每题10分）
1. 简述电气控制电路设计的步骤。
2. 说明热继电器的工作原理及如何选择热继电器。
3. 分析三相异步电动机直接启动和降压启动的优缺点。

五、综合题（总共2题，每题15分）
1. 设计一个电动机正反转控制电路，要求具有双重联锁保护，并说明工作原理。
2. 某机床有两台电动机M1和M2，要求M1启动后M2才能启动，M2停止后M1才能停止，试设计控制电路并说明工作过程。

答案：
一、选择题
1. B
2. C
3. C
4. D
5. B
6. C
7. A
8. A
9. D
10. A

二、多项选择题
1. ABCD
2. ABC
3. ABC
4. ABCD
5. ABCD

三、判断题
1. ×
2. √
3. √
4. √
5. ×
6. √
7. ×
8. √
9. ×
10. √

四、简答题
1. 电气控制电路设计步骤：确定控制要求，选择控制方式，设计主电路，设计控制电路，进行联锁保护设计，校验和完善电路。
2. 热继电器工作原理：利用电流热效应，当电流过载时，双金属片受热弯曲推动触点动作。选择热继电器时，根据电动机额定电流，使热继电器整定电流略大于电动机额定电流。
3. 直接启动优点：简单可靠、启动时间短；缺点：启动电流大，对电网冲击大。降压启动优点：减小启动电流；缺点：启动转矩减小，设备较复杂。

五、综合题
1.
工作原理：合上电源开关QS，按下正转启动按钮SB2，接触器KM1线圈得电，主触点闭合电动机正转，同时KM1辅助常开触点自锁。按下反转启动按钮SB3，接触器KM2线圈得电，主触点闭合电动机反转，同时KM2辅助常开触点自锁。双重联锁防止相间短路。
2.
工作过程：合上电源开关QS，按下M1启动按钮SB1，接触器KM1线圈得电，M1启动运行，KM1常开触点闭合为M2启动做准备。按下M2启动按钮SB3，接触器KM2线圈得电，M2启动运行。按下M2停止按钮SB,接触器KM2线圈失电，M2停止，KM2常开触点断开，此时按下M1停止按钮SB2，接触器KM1线圈失电，M1停止。
