2025年高职化工仪表及自动化（仪表调试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 化工仪表及自动化中，以下哪种仪表用于测量压力？
A. 温度计
B. 流量计
C. 压力表
D. 液位计
答案：C

2. 自动化控制系统中，开环控制系统的特点是？
A. 有反馈环节
B. 无反馈环节

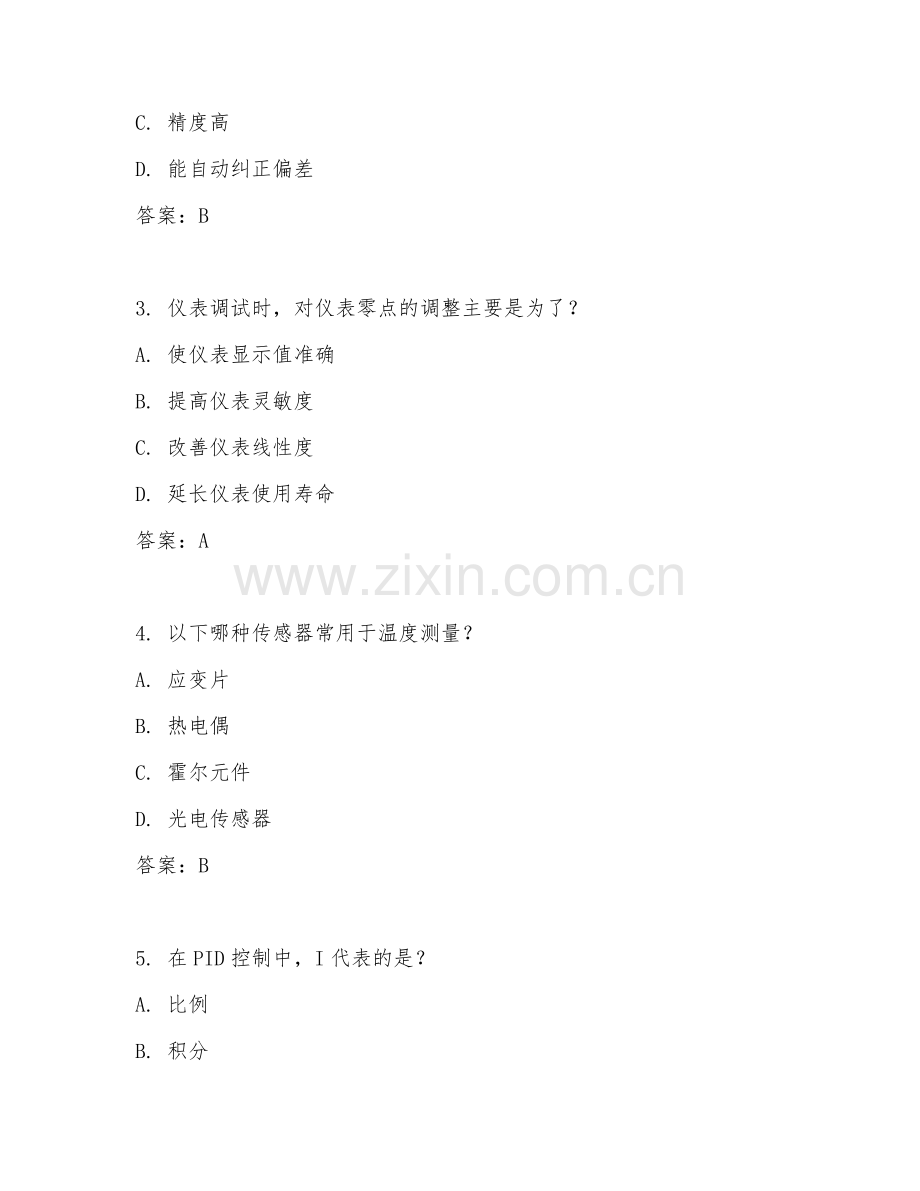

C. 精度高
D. 能自动纠正偏差
答案：B

3. 仪表调试时，对仪表零点的调整主要是为了？
A. 使仪表显示值准确
B. 提高仪表灵敏度
C. 改善仪表线性度
D. 延长仪表使用寿命
答案：A

4. 以下哪种传感器常用于温度测量？
A. 应变片
B. 热电偶
C. 霍尔元件
D. 光电传感器
答案：B

5. 在PID控制中，I代表的是？
A. 比例
B. 积分
C. 微分
D. 增益
答案：B

6. 仪表的精度等级是根据什么来划分的？
A. 测量范围
B. 最大绝对误差
C. 相对误差
D. 引用误差
答案：D

7. 化工生产中，用于调节流量的调节阀通常采用哪种流量特性？
A. 直线流量特性
B. 等百分比流量特性
C. 抛物线流量特性
D. 快开流量特性
答案：B

8. 自动化仪表的信号传输中，4-20mA电流信号属于？
A. 模拟信号
B. 数字信号
C. 开关信号
D. 脉冲信号
答案：A

9. 仪表调试前，需要对仪表进行外观检查，以下哪项不属于外观检查内容？
A. 仪表外壳是否有损坏
B. 仪表铭牌信息是否完整
C. 仪表内部电路是否短路
D. 仪表安装孔是否符合要求
答案：C

10. 在控制系统中，被控对象是指？
A. 执行器
B. 控制器
C. 工艺生产设备
D. 传感器
答案：C

第II卷（非选择题 共70分）

二、填空题（共10分）
答题要求：本大题共5小题，每小题空2分。请在每小题的横线上填上正确答案。

1. 化工仪表按其功能可分为检测仪表、显示仪表、______仪表和执行器等。
答案：控制

2. 热电偶产生热电势的两个条件是______和两接点温度不同。
答案：两种不同材质的导体

3. 自动化控制系统中，被控变量是指______。
答案：工艺生产过程中要求保持恒定的变量

4. 仪表的响应时间是指仪表对______的响应时间。
答案：输入信号

5. 调节阀的流量系数Kv值越大，说明调节阀的______能力越强。
答案：流通

三、简答题（共2小题，每题10分，共20分）
1. 简述化工仪表及自动化在化工生产中的重要性。
2. 说明PID控制中比例、积分、微分控制作用的特点及相互关系。

四、综合分析题（共20分）
材料：在某化工生产过程中，采用了温度控制系统来控制反应釜内的温度。该系统采用热电偶作为温度传感器，将温度信号转换为电信号后传输给控制器。控制器根据设定温度与实际温度的偏差，通过PID控制算法调节加热装置的功率，以保持反应釜内温度恒定。

答题要求：请分析该温度控制系统的工作原理，并说明在调试过程中可能遇到哪些问题及解决方法。（每个问题及解决方法分析字数150 - 200字）

五、设计题（共20分）
材料：某化工生产流程中，需要对某一液体的流量进行精确控制。已知该液体的流量范围为0 - 100m³/h，要求流量控制精度达到±0.５m³/h。现提供一台电动调节阀、一个流量传感器、一个控制器以及相关的信号传输线路等设备。

答题要求：请设计一个流量控制系统，说明各设备在系统中的作用，并画出系统框图。（系统框图描述字数150 - 200字）

答案：
二、1. 控制 2. 两种不同材质的导体 3. 工艺生产过程中要求保持恒定的变量 4. 输入信号 5.流通
三、1. 化工仪表及自动化在化工生产中至关重要。它能实时监测生产过程中的各种参数，如温度、压力、流量等，为操作人员提供准确数据，以便及时调整生产。可实现生产过程的自动化控制，提高生产效率和质量，降低人工成本和劳动强度，还能保障生产安全，防止事故发生，确保化工生产稳定、高效、安全运行。
2. 比例控制作用能快速响应偏差，偏差越大控制作用越强，但存在余差。积分控制作用能消除余差，它对偏差进行积分运算，随时间积累控制作用增强。微分控制作用能根据偏差变化率提前动作，抑制偏差变化，使系统响应更快、更稳定。三者相互配合，比例提供基本控制，积分消除余差，微分改善动态性能，共同实现良好的控制效果。
四、工作原理：热电偶将温度转化为电信号传至控制器，控制器通过PID算法，根据设定温度与实际温度偏差调节加热装置功率。调试可能问题及解决方法：温度波动大，可能是热电偶安装位置不当或PID参数不合理，需调整热电偶位置并优化PID参数；信号传输干扰，检查屏蔽线连接及接地情况，排除干扰；加热装置故障，检查加热丝等部件并维修更换。
五、流量传感器实时测量液体流量并转化为电信号传至控制器。控制器将测量信号与设定值比较，根据偏差通过PID算法计算控制量，输出信号控制电动调节阀开度，从而精确控制液体流量。系统框图：左边为流量传感器，中间是控制器，右边是电动调节阀，流量传感器输出信号连到控制器，控制器输出信号连到电动调节阀。
