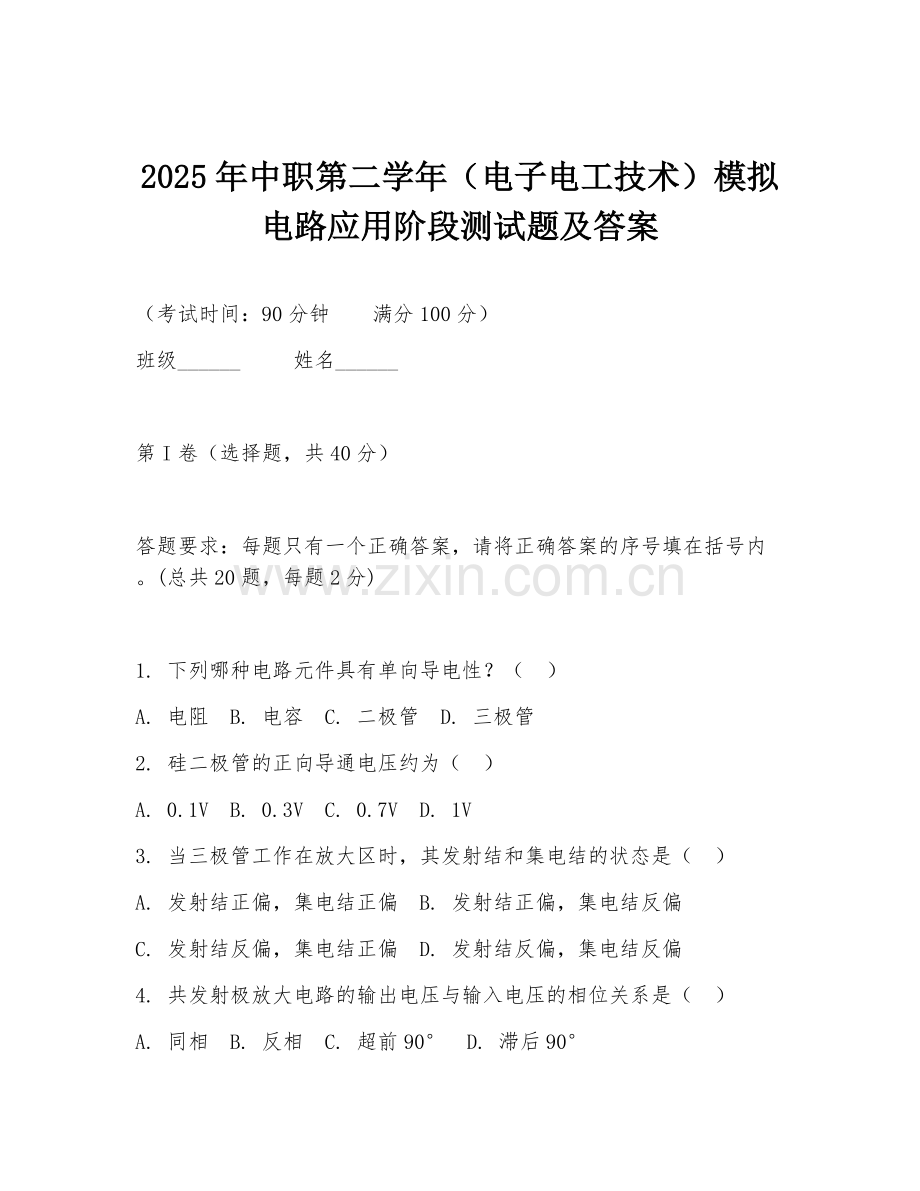

2025年中职第二学年（电子电工技术）模拟电路应用阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）

答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)

1. 下列哪种电路元件具有单向导电性？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管
2. 硅二极管的正向导通电压约为（ ）
A. 0.1V B. 0.3V C. 0.7V D. 1V
3. 当三极管工作在放大区时，其发射结和集电结的状态是（ ）
A. 发射结正偏，集电结正偏 B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏 D. 发射结反偏，集电结反偏
4. 共发射极放大电路的输出电压与输入电压的相位关系是（ ）
A. 同相 B. 反相 C. 超前90° D. 滞后90°
5. 放大电路的静态工作点设置过高会出现（ ）
A. 截止失真 B. 饱和失真 C. 线性失真 D. 非线性失真
6. 为了稳定三极管放大电路的静态工作点，应引入（ ）
A. 直流负反馈 B. 交流负反馈 C. 正反馈 D. 无反馈
7. 集成运算放大器的输入级通常采用（ ）
A. 共发射极放大电路 B. 共集电极放大电路
C. 差动放大电路 D. 功率放大电路
8. 理想运算放大器的开环电压放大倍数为（ ）
A. 无穷大 B. 0 C. 1 D. 100
9. 反相比例运算电路的输入电阻（ ）
A. 很大 B. 很小 C. 适中 D. 不确定
10. 同相比例运算电路引入的是（ ）
A. 电压串联负反馈 B. 电压并联负反馈
C. 电流串联负反馈 D. 电流并联负反馈
11. 集成运算放大器工作在非线性区时，输出电压为（ ）
A. 取决于输入电压 B. 取决于电源电压
C. 为0 D. 为无穷大
12. 电压比较器的输出电压只有（ ）
A. 高电平 B. 低电平 C. 高电平和低电平两种状态 D. 不确定
13. 下列哪种电路可以实现波形变换？（ ）
A. 放大电路 B. 振荡电路 C. 整流电路 D. 电压比较器
14. 正弦波振荡电路产生振荡的条件是（ ）
A. 相位平衡条件和幅度平衡条件 B. 只需要相位平衡条件
C.只需要幅度平衡条件 D. 不需要任何条件
15. RC正弦波振荡电路通常用于产生（ ）
A. 低频信号 B. 中频信号 C. 高频信号 D. 超高频信号
16. LC正弦波振荡电路通常用于产生（ ）
A. 低频信号 B. 中频信号 C. 高频信号 D. 超高频信号
17. 串联型稳压电路中的调整管工作在（ ）
A. 放大区 B. 饱和区 C. 截止区 D. 开关状态
18. 开关型稳压电源的效率（ ）
A. 较低 B. 较高 C. 与线性稳压电源相同 D. 不确定
19. 整流电路的作用是（ ）
A. 将交流电变为直流电 B. 将直流电变为交流电
C. 对信号进行放大 D. 对信号进行滤波
20. 滤波电路的作用是（ ）
A. 滤除交流成分，保留直流成分 B. 滤除直流成分，保留交流成分
C. 对信号进行放大 D. 对信号进行整形

第II卷（非选择题，共60分）

21. （8分）简述二极管的伏安特性。
2分：正向特性：二极管加正向电压时，如果正向电压很小，正向电流也很小，当正向电压大于死区电压时，电流随电压迅速增大。
2分：反向特性：二极管加反向电压时，反向电流很小，且在一定范围内基本保持不变。
2分：反向击穿特性：当反向电压增大到一定程度时，反向电流急剧增大，二极管失去单向导电性。
2分：总结：二极管的伏安特性反映了其单向导电性能。

22. （10分）分析共发射极放大电路的工作原理。
2分：输入信号加在基极与发射极之间，引起基极电流变化。
2分：基极电流的变化导致集电极电流变化，且集电极电流的变化量是基极电流变化量的β倍。
2分：集电极电流通过集电极电阻产生电压降，从而在集电极与发射极之间得到放大后的输出电压。
2分：输出电压与输入电压相位相反，实现了电压放大。
2分：总结：共发射极放大电路通过三极管的电流放大作用实现电压放大。

23. （12分）简述集成运算放大器的主要性能指标。
2分：开环电压放大倍数：反映运算放大器的电压放大能力。
2分：输入失调电压：理想运算放大器输入为零时输出应为零，但实际存在输入失调电压。
2分：输入失调电流：实际运算放大器输入级差动对管的基极电流不完全相等。
2分：温度漂移：包括输入失调电压温漂和输入失调电流温漂。
2分：共模抑制比：衡量运算放大器对共模信号的抑制能力。
2分：输出电阻：运算放大器输出端等效电阻。

24. （15分）材料：有一个简单稳压电路，采用串联型稳压电路，已知输入电压为24V，负载电阻为120Ω，要求输出电压为12V。
（1）简述串联型稳压电路的组成及工作原理。
3分：组成：由调整管、基准电压电路、比较放大电路和取样电路组成（简单说明各部分作用）。
3分：工作原理：取样电路取出输出电压的一部分与基准电压比较，比较放大电路将差值放大后控制调整管的导通程度，从而稳定输出电压。
（2）计算调整管两端的电压。
3分：根据串联电路电压关系，输入电压等于输出电压与调整管两端电压之和。
3分：调整管两端电压 = 输入电压 - 输出电压 = 24V - 12V = 12V。
（3）若负载电流变化时，输出电压基本保持不变，说明该稳压电路的稳压原理。
3分：当负载电流变化时，输出电压会有变化趋势，取样电路取出变化后的输出电压与基准电压比较。
3分：比较放大电路将差值放大后控制调整管，调整管调整自身压降，使输出电压基本保持不变，实现稳压。

25. （15分）材料：某正弦波振荡电路，采用RC振荡电路。
（1）画出RC正弦波振荡电路的原理图。
简单画出RC串并联选频网络与放大器组成的振荡电路原理图（标注主要元件）。
（2）简述RC正弦波振荡电路的振荡条件。
3分：相位平衡条件：反馈信号与原输入信号同相，满足正反馈条件。
3分：幅度平衡条件：反馈信号幅度足够大，以维持振荡。
（3）说明该振荡电路的频率调节方法。
3分：通过改变RC串并联网络中电阻或电容的值来调节振荡频率。
3分：具体说明如改变电阻可直接改变时间常数从而改变频率，改变电容同理。
（4）若要提高该振荡电路的振荡频率稳定性，可采取哪些措施？
3分：采用高精度的电阻和电容元件。
3分：对电路进行温度补偿，如采用温度系数小的元件或加温度补偿电路。

答案：1.C 2.C 3.B 4.B 5.B 6.A 7.C 8.A 9.B 10.A 11.B 12.C 13.D 14.A 15.A 16.C 17.A 18.B 19.A 20.A
