中职第二学年(电子技术基础)电路组装调试2026年阶段测试题及答案.doc

上传人:zh****1 文档编号:12964606 上传时间:2025-12-30 格式:DOC 页数:4 大小:22.93KB 下载积分:10.58 金币
下载 相关 举报

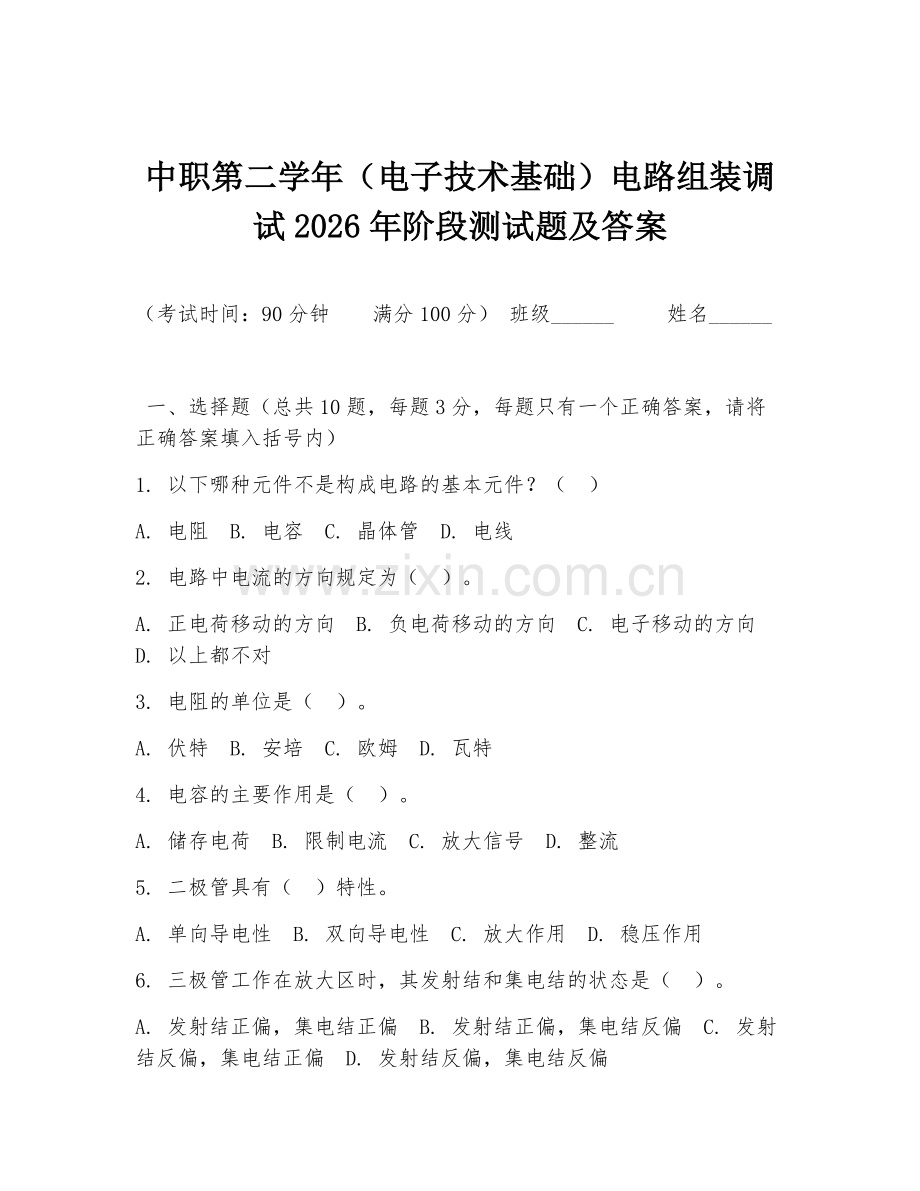

中职第二学年(电子技术基础)电路组装调试2026年阶段测试题及答案.doc_第1页
第1页 / 共4页

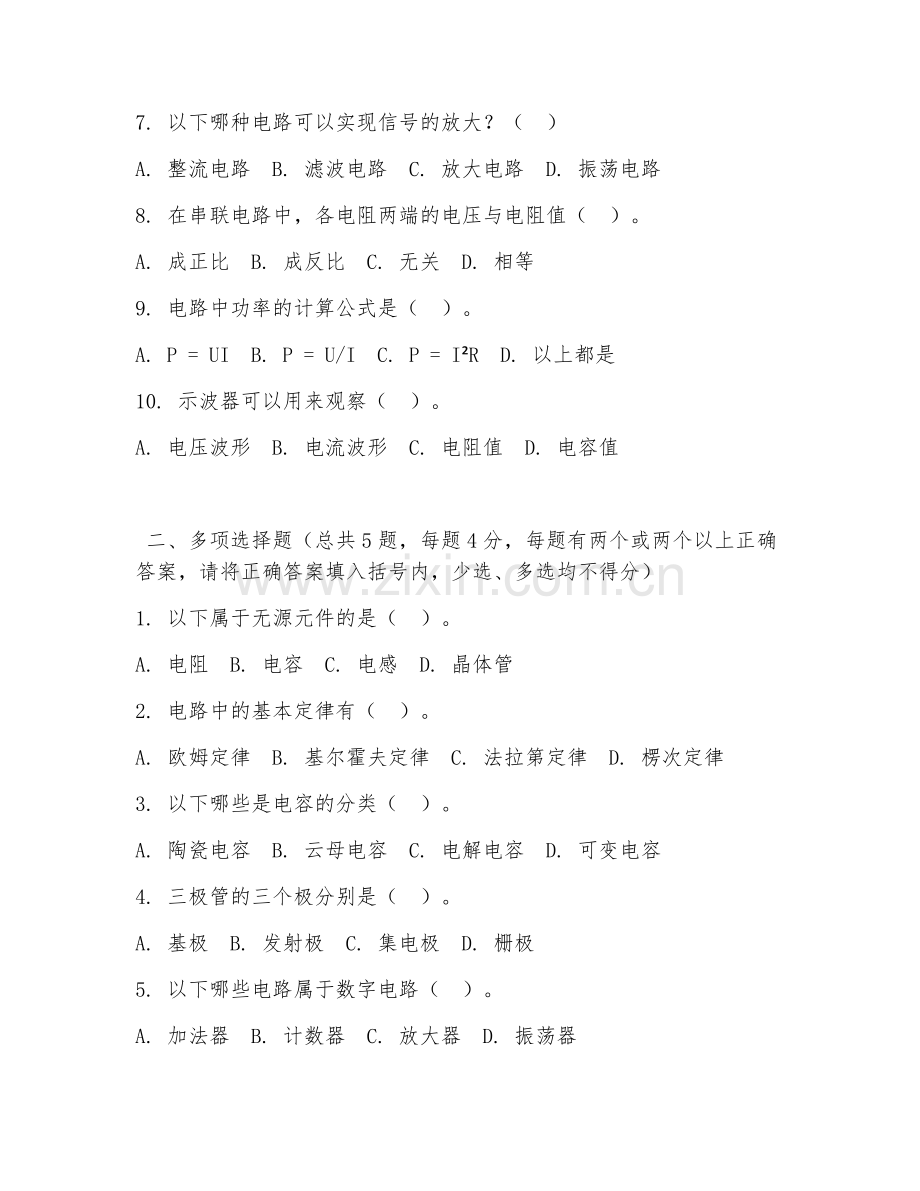

中职第二学年(电子技术基础)电路组装调试2026年阶段测试题及答案.doc_第2页
第2页 / 共4页


点击查看更多>>
资源描述
中职第二学年(电子技术基础)电路组装调试2026年阶段测试题及答案 (考试时间:90分钟 满分100分) 班级______ 姓名______ 一、选择题(总共10题,每题3分,每题只有一个正确答案,请将正确答案填入括号内) 1. 以下哪种元件不是构成电路的基本元件?( ) A. 电阻 B. 电容 C. 晶体管 D. 电线 2. 电路中电流的方向规定为( )。 A. 正电荷移动的方向 B. 负电荷移动的方向 C. 电子移动的方向 D. 以上都不对 3. 电阻的单位是( )。 A. 伏特 B. 安培 C. 欧姆 D. 瓦特 4. 电容的主要作用是( )。 A. 储存电荷 B. 限制电流 C. 放大信号 D. 整流 5. 二极管具有( )特性。 A. 单向导电性 B. 双向导电性 C. 放大作用 D. 稳压作用 6. 三极管工作在放大区时,其发射结和集电结的状态是( )。 A. 发射结正偏,集电结正偏 B. 发射结正偏,集电结反偏 C. 发射结反偏,集电结正偏 D. 发射结反偏,集电结反偏 7. 以下哪种电路可以实现信号的放大?( ) A. 整流电路 B. 滤波电路 C. 放大电路 D. 振荡电路 8. 在串联电路中,各电阻两端的电压与电阻值( )。 A. 成正比 B. 成反比 C. 无关 D. 相等 9. 电路中功率的计算公式是( )。 A. P = UI B. P = U/I C. P = I²R D. 以上都是 10. 示波器可以用来观察( )。 A. 电压波形 B. 电流波形 C. 电阻值 D. 电容值 二、多项选择题(总共5题,每题4分,每题有两个或两个以上正确答案,请将正确答案填入括号内,少选、多选均不得分) 1. 以下属于无源元件的是( )。 A. 电阻 B. 电容 C. 电感 D. 晶体管 2. 电路中的基本定律有( )。 A. 欧姆定律 B. 基尔霍夫定律 C. 法拉第定律 D. 楞次定律 3. 以下哪些是电容的分类( )。 A. 陶瓷电容 B. 云母电容 C. 电解电容 D. 可变电容 4. 三极管的三个极分别是( )。 A. 基极 B. 发射极 C. 集电极 D. 栅极 5. 以下哪些电路属于数字电路( )。 A. 加法器 B. 计数器 C. 放大器 D. 振荡器 三、判断题(总共10题,每题2分,请在括号内打“√”或“×”) 1. 电路中只要有电压就一定有电流。( ) 2. 电阻值越大,通过它的电流就越小。( ) 3. 电容可以通直流,隔交流。( ) 4. 二极管正向导通时,其两端电压为0。( ) 5. 三极管可以把小电流放大成大电流。( ) 6. 放大电路只能放大电压,不能放大电流。( ) 7. 在并联电路中,各支路电流之和等于总电流。( ) 8. 功率因数越高,电路的电能利用效率越高。( ) 9. 示波器只能观察正弦波信号。( ) 10. 数字电路中,信号只有两种状态即高电平与低电平。( ) 四、简答题(总共3题,每题10分,请简要回答问题) 1. 简述电阻的作用及常见的类型 2. 说明三极管在放大电路中的工作原理 3. 阐述电路组装调试的一般步骤 五、分析题(总共2题,每题15分,请分析以下电路问题) 1. 在一个简单的串联电路中,有三个电阻R1 = 10Ω,R2 = 20Ω,R3 = 30Ω,电源电压U = 60V,求电路中的总电流以及各电阻两端电压 2. 分析一个三极管放大电路出现输出信号失真的可能原因 答案: 一、1. D 2. A 3. C 4. A 5. A 6. B 7. C 8. A 9. A 10. A 二、1. ABC 2. AB 3. ABCD 4. ABC 5. AB 三、1. × 2. √ 3. × 4. × 5. √ 6. × 7. √ 8. √ 9. × 10. √ 四、1. 电阻作用:限流、分压、分流、匹配等。常见类型:固定电阻、可变电阻、热敏电阻、光敏电阻等。 2. 三极管工作在放大区时,发射结正偏,集电结反偏。基极电流控制集电极电流,实现电流放大,且集电极与发射极间电压受基极电流控制,从而实现对信号的放大。 3. 电路组装调试一般步骤:熟悉电路原理图和元件清单;准备元件并检测;按图组装电路;检查电路连接是否正确;加电测试,先测静态工作点,再测动态性能,逐步调整至正常工作状态。 五、1. 总电阻R = R1 + R2 + R3 = 10 + 20 + 30 = 60Ω,总电流I = U/R = 60/60 = 1A。U1 = IR1 = 1×10 = 10V,U2 = IR2 = 1×20 = 20V,U3 = IR3 = 1×30 = 30V。 2. 输出信号失真可能原因:静态工作点设置不当,如偏置电流过大或过小;输入信号幅度太大,超出三极管线性放大范围;三极管性能不良;电源电压不稳定等。
