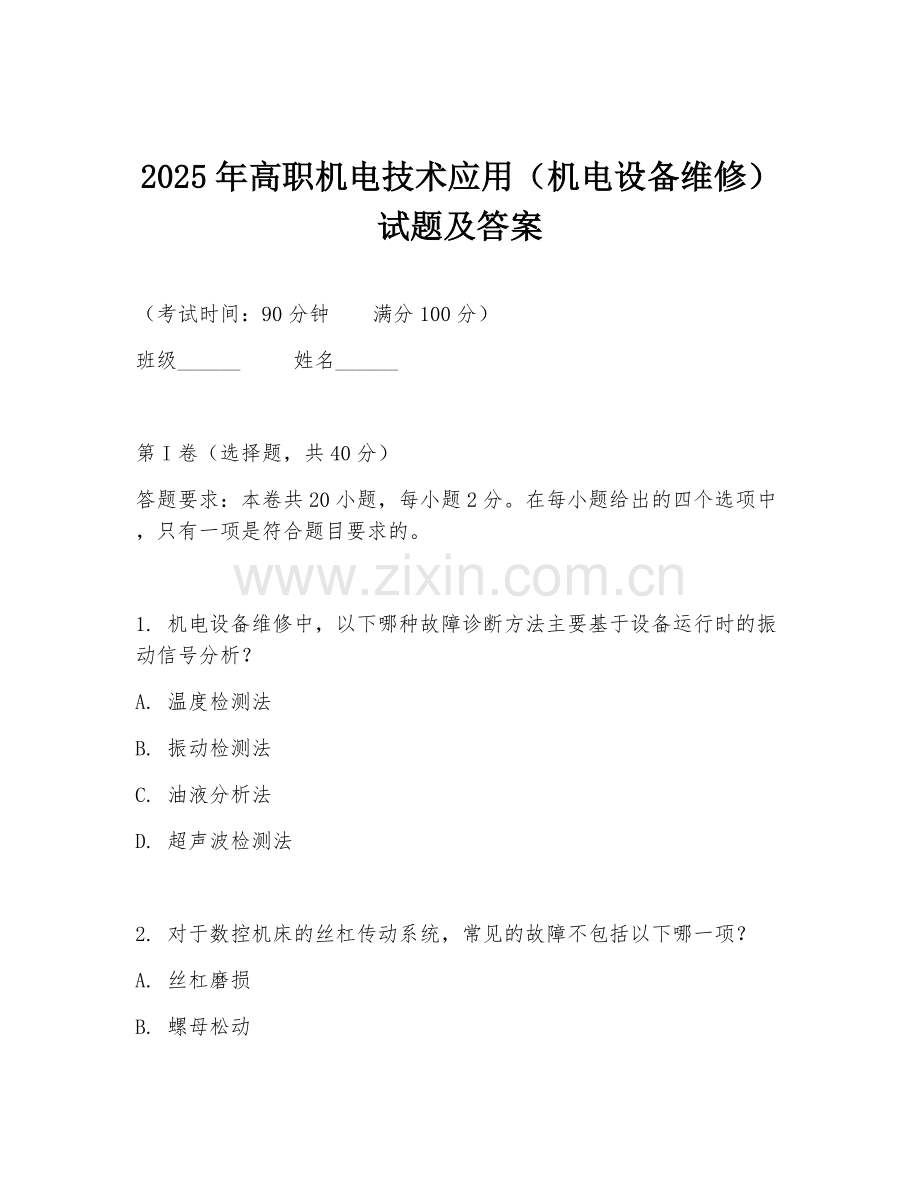

2025年高职机电技术应用（机电设备维修）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 机电设备维修中，以下哪种故障诊断方法主要基于设备运行时的振动信号分析？
A. 温度检测法
B. 振动检测法
C. 油液分析法
D. 超声波检测法

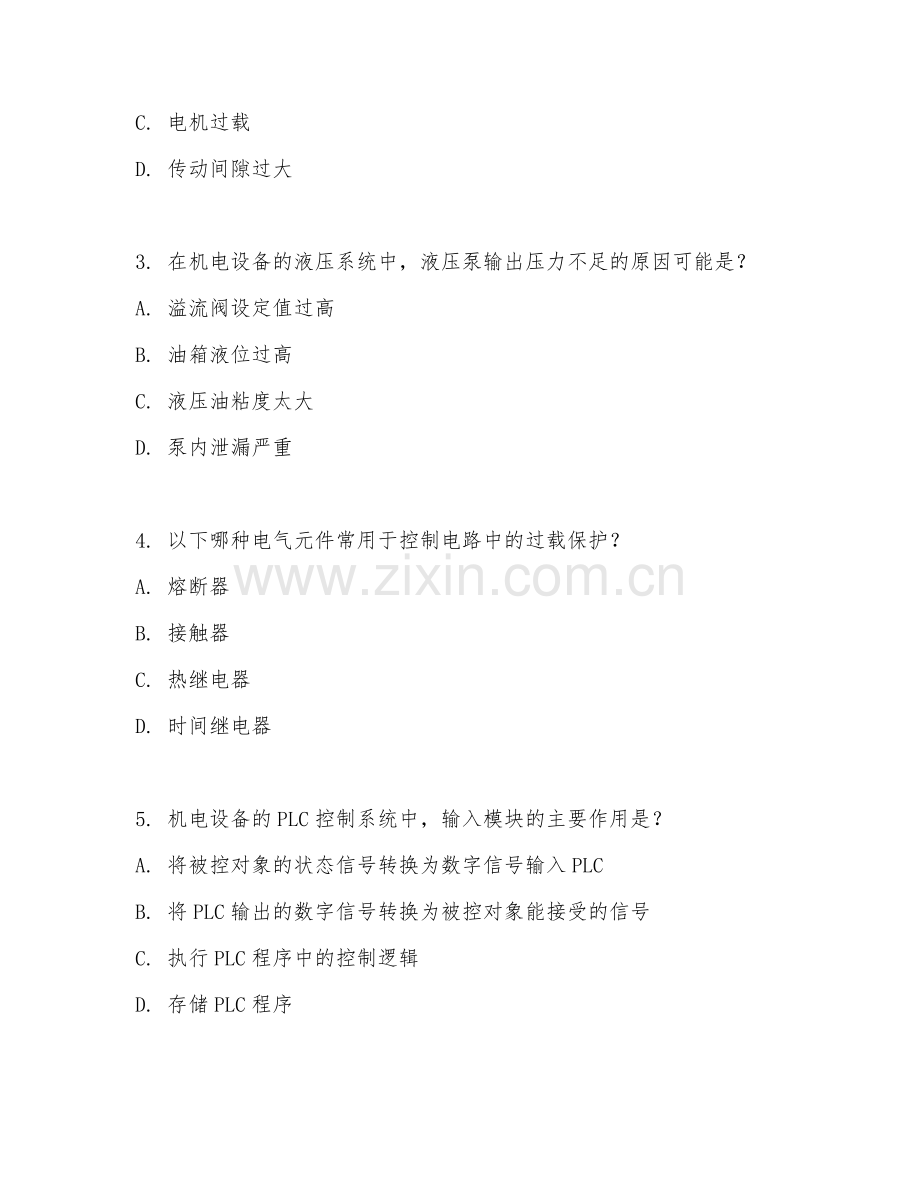

2. 对于数控机床的丝杠传动系统，常见的故障不包括以下哪一项？
A. 丝杠磨损
B. 螺母松动
C. 电机过载
D. 传动间隙过大

3. 在机电设备的液压系统中，液压泵输出压力不足的原因可能是？
A. 溢流阀设定值过高
B. 油箱液位过高
C. 液压油粘度太大
D. 泵内泄漏严重

4. 以下哪种电气元件常用于控制电路中的过载保护？
A. 熔断器
B. 接触器
C. 热继电器
D. 时间继电器

5. 机电设备的PLC控制系统中，输入模块的主要作用是？
A. 将被控对象的状态信号转换为数字信号输入PLC
B. 将PLC输出的数字信号转换为被控对象能接受的信号
C. 执行PLC程序中的控制逻辑
D. 存储PLC程序

6. 对一台三相异步电动机进行维修时，发现定子绕组有短路现象，可能的原因是？
A. 长期过载运行
B. 电源电压过高
C. 绝缘老化
D. 以上都是

7. 机电设备维修中，拆卸大型零件时，常用的工具是？
A. 扳手
B. 螺丝刀
C. 拉马
D. 钳工锤

8. 对于自动化生产线中的机器人，其关节部位的故障主要集中在？
A. 控制系统故障
B. 驱动系统故障
C. 机械结构故障
D. 传感器故障

9. 在机电设备的维修中，使用万用表测量电阻时，若指针不动，可能的原因是？
A. 量程选择不当
B. 表笔接触不良
C. 电阻开路
D. 以上都有可能

10. 以下哪种焊接方法常用于机电设备中电子元件的焊接？
A. CO2气体保护焊
B. 氩弧焊
C. 手工电弧焊
D. 锡焊

11. 机电设备的润滑系统中，润滑油变质的原因不包括？
A. 长期未更换
B. 混入杂质
C. 油温过高
D. 油位过低

12. 对于一台旧的机电设备进行改造升级，首先要进行的工作是？
A. 拆除原有设备
B. 制定改造方案
C. 性能评估
D. 采购新部件

13. 在机电设备维修中，使用示波器观察电信号波形时，若波形失真，可能是？
A. 设置参数不正确
B. 探头损坏
C. 信号源故障
D. 以上都有可能

14. 机电设备中的联轴器，其作用不包括？
A. 传递扭矩
B. 补偿两轴的偏移
C. 缓冲减震
D. 改变转速

15. 以下哪种故障属于机电设备的软故障？
A. 电机烧毁
B. 控制系统死机
C. 机械零件断裂
D. 液压油管破裂

16. 机电设备维修中，对设备进行清洁时，应避免使用？
A. 中性清洁剂
B. 酒精
C. 水
D. 有机溶剂

17. 对于一台数控机床的刀架系统，刀架转位不到位的原因可能是？
A. 电机故障
B. 机械传动故障
C. 电气控制故障
D. 以上都是

18. 在机电设备的维修中，使用兆欧表测量电气设备的绝缘电阻时，若读数为零，说明？
A. 绝缘良好
B. 绝缘电阻无穷大
C. 绝缘电阻过小，可能存在短路
D. 测量方法错误

19. 机电设备的故障维修记录应包括以下哪些内容？
A. 故障现象
B. 维修过程
C. 更换的零部件
D. 以上都是

20. 以下哪种设备不属于机电一体化设备？
A. 普通车床
B. 工业机器人
C. 数控机床
D. 智能洗衣机

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填写在题中的横线上。

1. 机电设备维修的基本原则是先______后______，先______后______。

2. 液压系统中的压力取决于______，流量取决于______。

3. 三相异步电动机的调速方法主要有______调速、______调速和______调速。

4. 机电设备的故障诊断流程一般包括______、______、______和______。

5. 焊接时，为了保证焊接质量，需要控制好焊接的______、______和______。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述机电设备维修中常用的故障排除方法。

2. 说明PLC控制系统中梯形图的作用。

3. 为什么要对机电设备进行定期维护保养？

4. 在机电设备维修中，如何正确选择和使用维修工具？

（三）分析题（共15分）
答题要求：本大题共1小题，15分。请根据所给的机电设备故障现象进行分析。
一台三相异步电动机在运行过程中，突然发出异常声响，且转速明显下降。请分析可能的故障原因，并说明如何进行检查和排除。

（四）案例分析题（共10分）
答题要求：本大题共2小题，请根据以下案例回答问题。
某工厂的一台自动化生产线中的输送带电机出现故障，导致输送带停止运行。维修人员对电机进行检查，发现电机绕组有短路现象。经过分析，认为可能是长期过载运行导致绝缘老化。维修人员更换了电机绕组，并对生产线进行了调试，恢复了正常运行。
1. 请分析电机绕组短路故障的可能原因。（5分）
2. 针对该故障，维修人员采取了哪些维修措施？（5分）

（五）设计题（共5分）
答题要求：本大题共1小题，5分。设计一个简单的机电设备控制电路原理图，要求实现电机的正反转控制，并具有过载保护功能。

答案：
1. B 2. C 3. D 4. C 5. A 6. D 7. C 8. C 9. D 10. D 11. D 12. C 13. D 14. D 15. B 16. D 17. D 18. C 19. D 20. A
填空题答案：1. 动口 动手 外部 内部 2. 负载 泵的排量 3. 变极 变频 　变转差率 4. 故障检测 故障诊断 故障定位 故障排除 5. 电流 电压 时间
简答题答案：1. 直观检查法、测量比较法、动态观察法、静态测试法、故障分析法、替换法等。2. 梯形图是PLC控制系统中用于实现控制逻辑编程的图形化工具，通过梯形图可以直观地表示出输入输出信号之间的逻辑关系和控制流程。3. 定期维护保养可及时发现设备潜在问题，减少故障发生概率，延长设备使用寿命，保证设备高效稳定运行，降低维修成本。4. 根据维修任务和设备特点选择合适工具，使用前检查工具性能，严格按操作规程使用，定期保养工具，妥善保管。
分析题答案：可能原因：电源缺相、电机绕组短路、机械故障等。检查：用万用表测电源电压是否正常，用绝缘电阻表测电机绕组绝缘电阻，检查电机轴承等机械部件是否损坏。排除：修复电源缺相故障，更换短路绕组，修复或更换损坏机械部件。
案例分析题答案：1. 长期过载运行，绝缘老化；电机受潮；制造工艺不良；频繁启动等。2. 更换电机绕组；对生产线进行调试恢复正常运行。
设计题答案：控制电路原理图：电源经断路器后分两路，一路接正转接触器，一路接反转接触器。正转接触器常开触点与反转接触器常闭触点串联后接电机正转，反转接触器常开触点与正转接触器常闭触点串联后接电机反转。热继电器串联在主电路中实现过载保护。（简单画出原理图示意即可）
