2025年中职农村电气技术（PLC控制技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. PLC的编程语言中，（ ）是一种图形化的编程语言，类似于电气控制系统中的继电器电路图。
A. 梯形图 B. 语句表 C. 功能块图 D. 顺序功能图
2. PLC的输入接口电路通常采用（ ）。
A. 光电耦合器 B. 继电器 C. 晶闸管 D. 晶体管
3. 以下不属于PLC编程语言的是（ ）。
A. 汇编语言 B. 梯形图 C. 语句表 D. 功能块图
4. PLC的输出接口电路有继电器输出、晶体管输出和（ ）输出三种类型。
A. 晶闸管 B. 二极管 C. 三极管 D. 场效应管

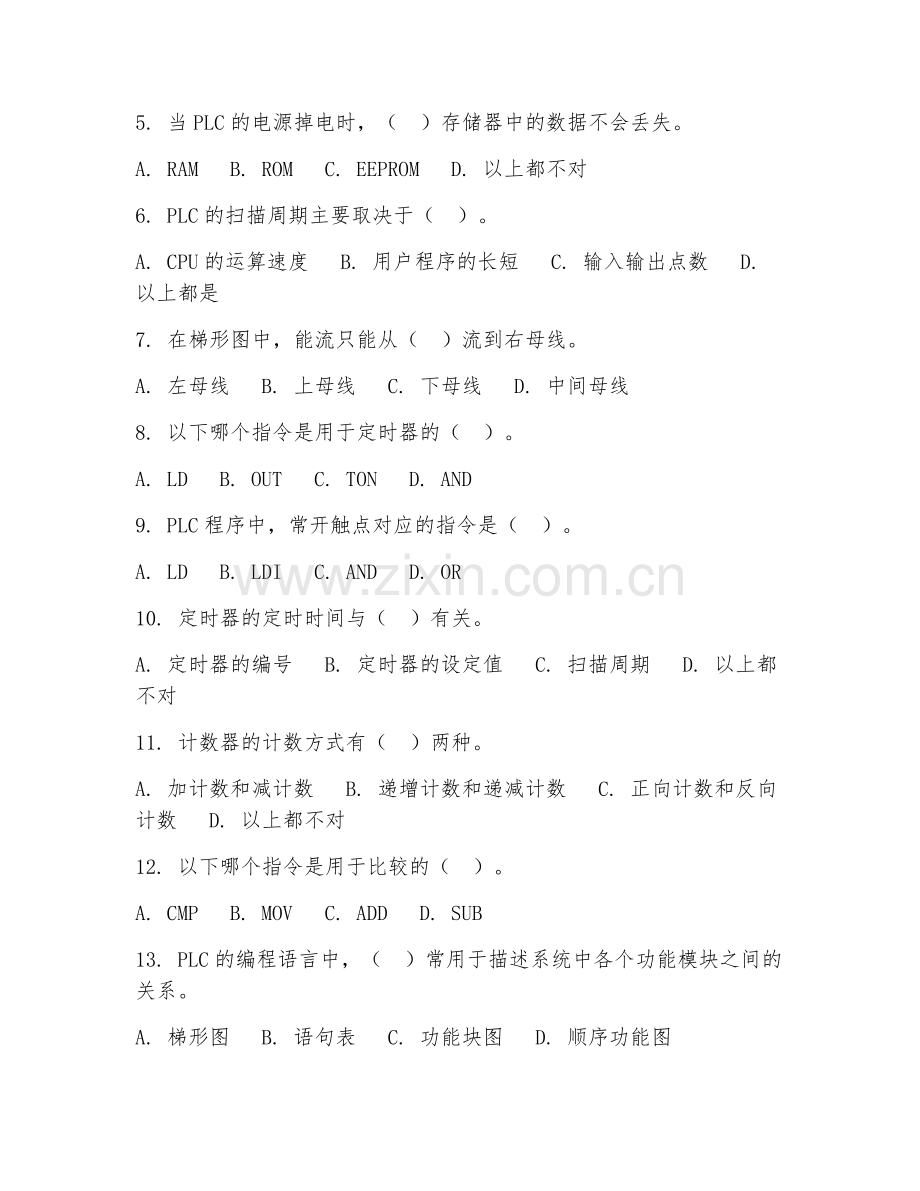

5. 当PLC的电源掉电时，（ ）存储器中的数据不会丢失。
A. RAM B. ROM C. EEPROM D. 以上都不对
6. PLC的扫描周期主要取决于（ ）。
A. CPU的运算速度 B. 用户程序的长短 C. 输入输出点数 D. 以上都是
7. 在梯形图中，能流只能从（ ）流到右母线。
A. 左母线 B. 上母线 C. 下母线 D. 中间母线
8. 以下哪个指令是用于定时器的（ ）。
A. LD B. OUT C. TON D. AND
9. PLC程序中，常开触点对应的指令是（ ）。
A. LD B. LDI C. AND D. OR
10. 定时器的定时时间与（ ）有关。
A. 定时器的编号 B. 定时器的设定值 C. 扫描周期 D. 以上都不对
11. 计数器的计数方式有（ ）两种。
A. 加计数和减计数 B. 递增计数和递减计数 C. 正向计数和反向计数 D. 以上都不对
12. 以下哪个指令是用于比较的（ ）。
A. CMP B. MOV C. ADD D. SUB
13. PLC的编程语言中，（ ）常用于描述系统中各个功能模块之间的关系。
A. 梯形图 B. 语句表 C. 功能块图 D. 顺序功能图
14. 当PLC处于运行状态时，（ ）指示灯会亮。
A. POWER B. RUN C. STOP D. ERROR
15. 以下哪种编程语言更容易被电气工程师理解（ ）。
A. 梯形图 B. 语句表 C. 功能块图 D. 顺序功能图
16. PLC的输入继电器的线圈只能由（ ）驱动。
A. 外部信号 B. 内部程序 C. 定时器 D. 计数器
17. 输出继电器的线圈由（ ）驱动。
A. 外部信号 B. 内部程序 C..定时器 D. 计数器
18. 以下哪个指令是用于数据传送的（ ）。
A. MOV B. ADD C. SUB D. CMP
19. 顺序功能图中，步的活动状态的进展是由（ ）来完成的。
A. 转移条件 B. 动作 C. 转换 D. 以上都不对
20. PLC控制系统设计的步骤首先是（ ）。
A. 确定控制要求 B. 选择PLC型号 C. 设计梯形图程序 D. 调试程序

第II卷（非选择题 共60分）
21. （10分）简述PLC的工作原理。
22. （10分）请写出梯形图中常见的基本逻辑指令及其功能。（至少写出5个）
23. （10分）某控制系统要求：当按钮X0按下时，电机启动，运行10秒后停止。请用梯形图编写程序实现该控制要求。
24. （15分）材料：某自动化生产线需要对产品进行计数和质量检测。产品通过传感器检测后，若质量合格，计数器加1；若质量不合格，发出报警信号。
问题：请设计一个PLC控制系统来实现上述功能，画出顺序功能图，并编写梯形图程序。
25. （15分）材料：有一个水箱，要求实现水位自动控制。当水位低于下限水位时，水泵启动向水箱注水；当水位高于上限水位时，水泵停止。
问题：请设计一个PLC控制系统来实现上述功能，画出顺序功能图，并编写梯形图程序。

答案：
1. A
2. A
3. A
4. A
5. C
6. D
7. A
8. C
9. A
10. B
11. A
12. A
13. C
14. B
15. A
16. A
17. B
18. A
19. A
20. A

21. PLC采用循环扫描的工作方式。其工作过程主要包括输入采样、程序执行和输出刷新三个阶段。在输入采样阶段，PLC将所有输入端子的状态读入输入映像寄存器；程序执行阶段，CPU按照梯形图程序从左到右、从上到下的顺序逐句执行，根据输入映像寄存器和其他元件映像寄存器的状态进行逻辑运算；输出刷新阶段，将程序执行结果输出到输出映像寄存器，再通过输出电路驱动外部负载。
22. LD：取指令，用于常开触点与左母线连接；LDI：取反指令，用于常闭触点与左母线连接；AND：与指令，用于常开触点串联；ANI：与非指令，可以常开触点串联；OR：或指令，用于常开触点并联；ORI：或非指令，用于常闭触点并联；OUT：输出指令，用于驱动线圈。（可根据实际情况调整，如增加其他指令）
23. 梯形图如下：
| | | |
| --- | --- | --- |
| LD X0 | | |
| OUT Y0 | | |
| TON T0 K100 | | |
| LD T0 | | |
| OUT Y1 | | |
24. 顺序功能图：
| | | |
| --- | --- | --- |
| 初始步S0 | | |
| 产品检测 | | |
| 质量合格 | | |
| 计数器加1 | | |
| 质量不合格 | | |
| 报警 | | |
梯形图程序：
| | | |
| --- | --- | --- |
| LD X0 | | |
| SCR S0.0 | | |
| LD X1 | | |
| SCRT S0.1 | QUALITY_OK: | |
| LD X2 | | |
| SCRT S0.2 | INC C0 | |
| LD C0 | | |
| MOV C0 D0 | | |
| SCRT S0.3 | QUALITY_BAD: | |
| LD X3 | | |
| OUT Y0 | | |
| SCRT S0.4 | | |
| LD Y0 | | |
| OUT Y1 | | |
25. 顺序功能图：
| | | |
| --- | --- | --- |
| 初始步S0 | | |
| 水位检测 | | |
| 水位低于下限 | | |
| 水泵启动 | | |
| 水位高于上限 | | |
| 水泵停止 | | |
梯形图程序：
| | | |
| --- | --- | --- |
| LD X0 | | |
| SCR S0.0 | | |
| LD X1 | | |
| CMP I0.0 I0.1 | | |
| JGE S0.2 | | |
| SCRT S0.1 | | |
| LD I0.0 | | |
| OUT Q0.0 | | |
| SCRT S0.2 | | |
| LD I0.1 | | |
| OUT Q0.1 | | |
