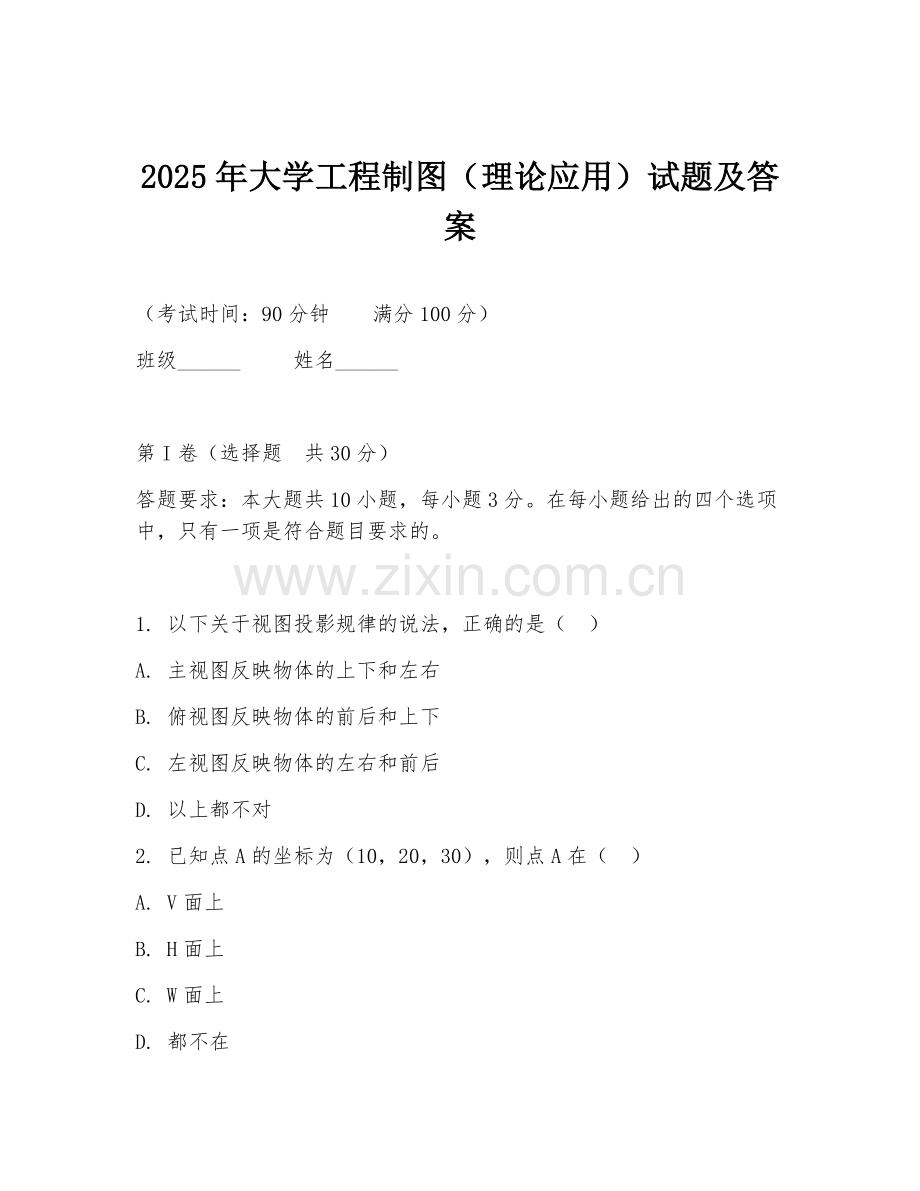

2025年大学工程制图（理论应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下关于视图投影规律的说法，正确的是（ ）
A. 主视图反映物体的上下和左右
B. 俯视图反映物体的前后和上下
C. 左视图反映物体的左右和前后
D. 以上都不对
2. 已知点A的坐标为（10，20，30），则点A在（ ）
A. V面上
B. H面上
C. W面上
D. 都不在
3. 直线AB的水平投影ab平行于OX轴，正面投影a'b'垂直于OX轴，则直线AB是（ ）
A. 水平线
B. 正平线
C. 侧平线
D. 铅垂线
4. 平面的表示方法中，用不在同一条直线上的三个点表示平面是基于（ ）
A. 三点确定一个平面
B. 两点确定一条直线
C. 直线和直线外一点确定一个平面
D. 以上都不是
5. 两直线相交的投影特性是（ ）
A. 两直线的同面投影都相交，且交点符合点的投影规律
B. 两直线的同面投影都平行
C. 两直线的同面投影都垂直
D. 以上都不对
6. 正投影法中，投影线与投影面的关系是（ ）
A. 平行
B. 垂直
C. 倾斜
D. 相交
7. 已知一平面的正面投影和水平投影都积聚为一条直线，则该平面为（ ）
A. 铅垂面
B. 正垂面
C. 侧垂面
D. 一般位置平面
8. 视图中，机件的可见轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线
D. 点画线
9. 螺纹的牙顶用（ ）表示。
A. 粗实线
B. 细实线
C. 虚线
D. 点画线
10. 尺寸标注中，尺寸线用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线
D. 点画线

第II卷（非选择题 共70分）

二、填空题（本大题共5小题，每小题4分，共20分）
1. 工程制图中，投影法分为______和______。
2. 点的投影规律是：点的正面投影与水平投影的连线垂直于______；点的正面投影与侧面投影的连线垂直于______。
3. 直线的投影特性有______、______、______。
4. 平面的表示方法有______、______、______。
5. 尺寸标注由______、______、______和______组成。

三、判断题（本大题共5小题，每小题2分，共10分）
1. 投影线相互平行且垂直于投影面的投影法称为中心投影法。（ ）
2. 若两直线的三面投影都相交，且交点的投影符合点的投影规律，则两直线相交。（ ）
3. 一般位置平面的三面投影都不反映实形。（ ）
4. 尺寸界线一般应与尺寸线垂直，必要时才允许倾斜。（ ）
5. 螺纹的牙底用细实线表示。（ ）

四、读图题（本大题共2小题，每小题20分，共40分）
材料：根据以下机件的视图，回答问题。

1. 请描述该机件的大致形状，并指出各视图中所表达的主要结构。
2. 标注出视图中主要尺寸（假设尺寸数值）。

五、绘图题（本大题共1小题，共20分）
材料：已知一平面图形的正面投影和水平投影，要求绘制其侧面投影。

答案：
一、选择题：1. A 2. C 3. D 4. A 5. A 6. B 7. B 8. A 9. A 10. B
二、填空题：1. 中心投影法、平行投影法 2. OX轴、OZ轴 3. 真实性、积聚性、类似性 4. 不在同一条直线上的三个点、一条直线和直线外一点、相交两直线、平行两直线 5. 尺寸界线、尺寸线、尺寸起止符号、尺寸数字
三、判断题：1. × 2. √ 3. √ 4. √ 5. √
四、读图题：略
五、绘图题：略
