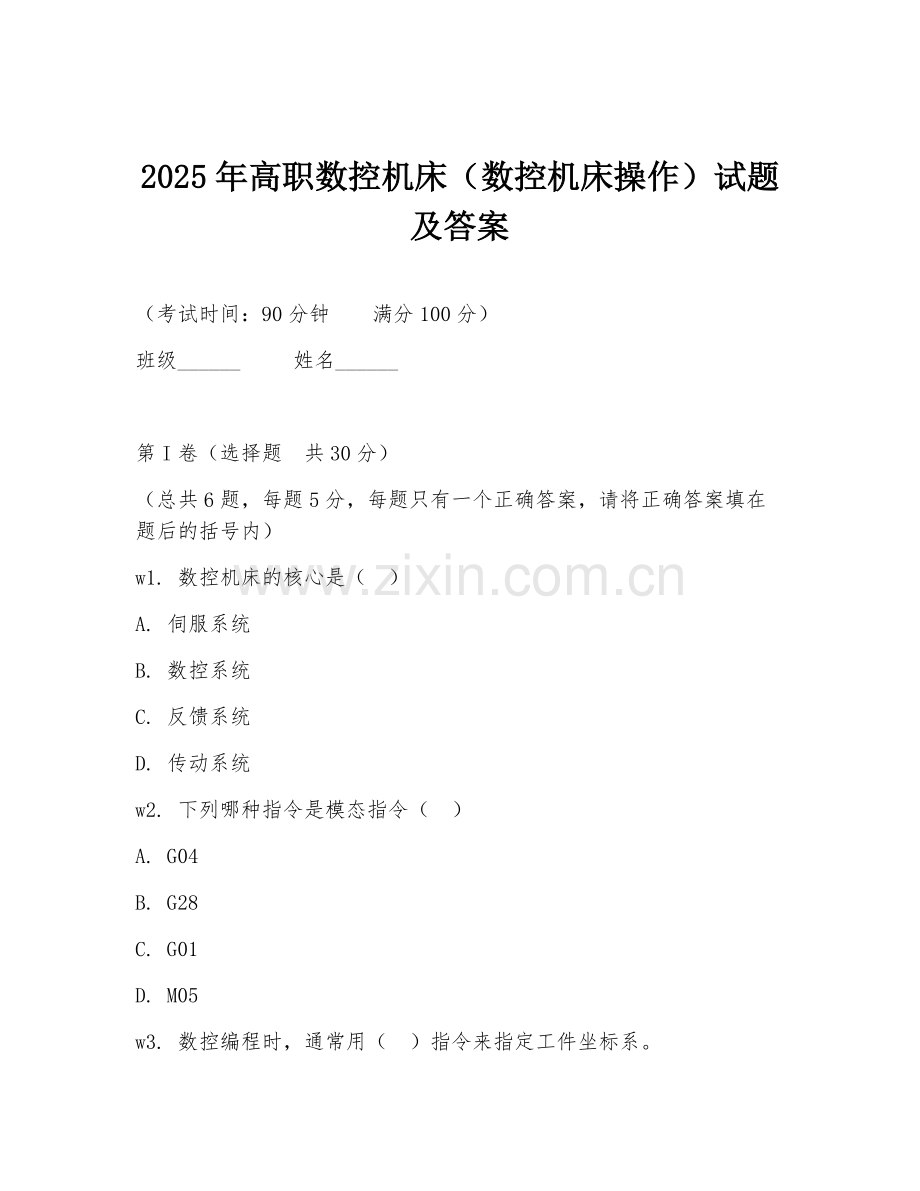

2025年高职数控机床（数控机床操作）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在题后的括号内）
w1. 数控机床的核心是（ ）
A. 伺服系统
B. 数控系统
C. 反馈系统
D. 传动系统
w2. 下列哪种指令是模态指令（ ）
A. G04
B. G28
C. G01
D. M05

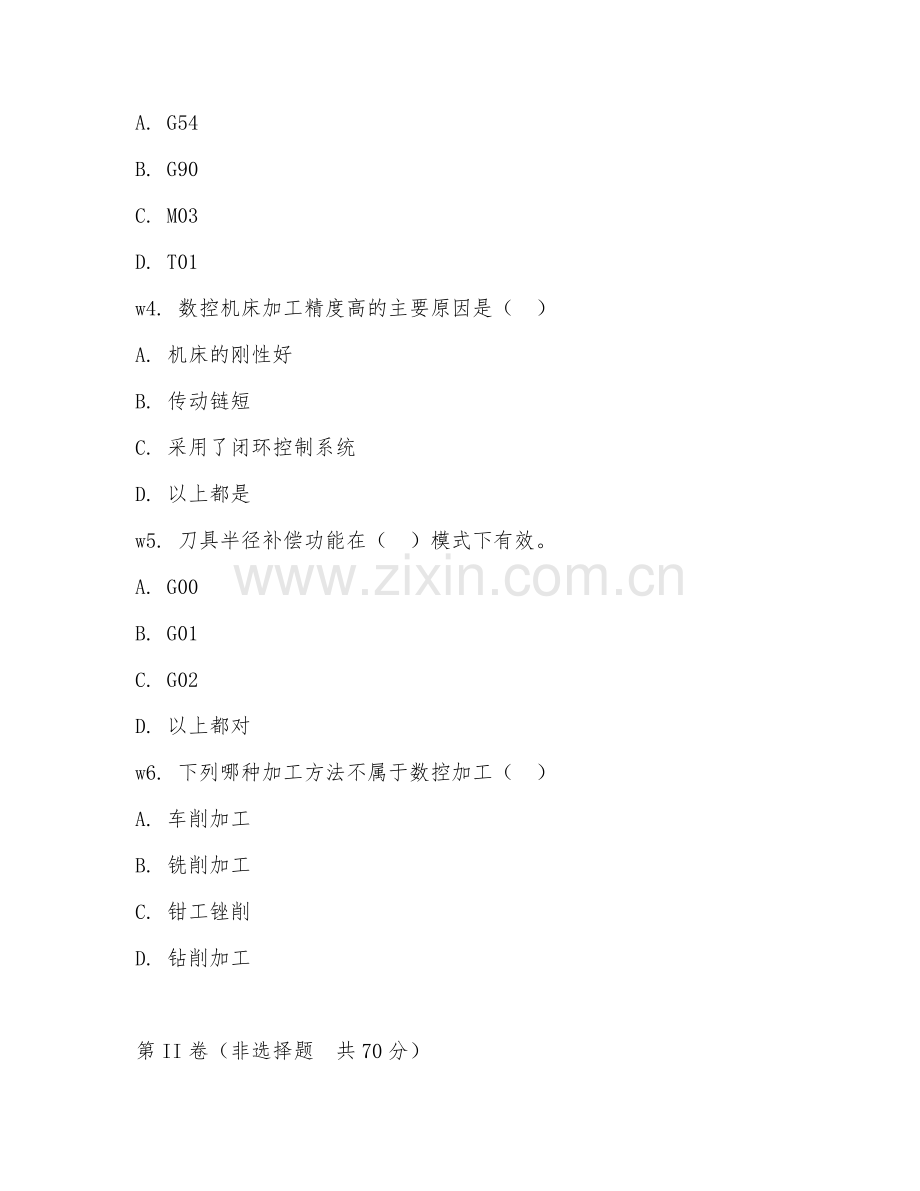

w3. 数控编程时，通常用（ ）指令来指定工件坐标系。
A. G54
B. G90
C. M03
D. T01
w4. 数控机床加工精度高的主要原因是（ ）
A. 机床的刚性好
B. 传动链短
C. 采用了闭环控制系统
D. 以上都是
w5. 刀具半径补偿功能在（ ）模式下有效。
A. G00
B. G01
C. G02
D. 以上都对
w6. 下列哪种加工方法不属于数控加工（ ）
A. 车削加工
B. 铣削加工
C. 钳工锉削
D. 钻削加工

第II卷（非选择题 共70分）
w7. （10分）简述数控机床的组成部分及其作用。

w8. （15分）写出G00、G01、G02、G03指令的含义，并举例说明其应用。

材料：在数控车床上加工一个外圆直径为50mm，长度为100mm的圆柱。
w9. （20分）请编写该圆柱的数控加工程序，要求使用绝对编程，刀具起点在工件坐标系原点，切削速度为100m/min，进给速度为0.1mm/r，背吃刀量为0.5mm。

材料：有一个零件需要在数控铣床上加工，其轮廓形状较为复杂。
w10. （25分）在加工该复杂轮廓零件时，如何进行工艺规划？请简述步骤。

答案：
w1. B
w2. C
w3. A
w4. D
w5. D
w6. C
w7. 数控机床一般由数控系统、伺服系统、机床本体、辅助装置等组成。数控系统是数控机床的核心，用于控制机床的运动和加工过程；伺服系统根据数控系统的指令，精确控制机床各坐标轴的运动；机床本体是机床的机械结构部分，用于支撑和实现各种运动；辅助装置如冷却、润滑、排屑等装置，保证加工的顺利进行。
w8. G00：快速定位指令，用于刀具快速移动到指定位置，如G00 X50 Z100；G-01：直线插补指令，使刀具按指定的进给速度沿直线运动，例如G01 X40 Z50 F0.1；G02：顺时针圆弧插补指令，如G02 X30 Z30 R10 F0.1；G03：逆时针圆弧插补指令，像G03 X20 Z20 R5 F0.1 。
w9. O0001；G54；G90；M03 S1000；T0101；G00 X52 Z2；G01 X50 Z0 F0.1；Z-100；X52；G00 X100 Z100；M05；M30
w10. 首先分析零件图纸，确定加工工艺路线，包括加工顺序、刀具选择等；然后计算各节点坐标；接着确定切削参数，如主轴转速、进给速度、背吃刀量等；再选择合适的夹具和定位方式；最后编写数控加工程序，并进行模拟仿真和试切，根据实际情况调整程序和参数，确保加工精度和质量。
