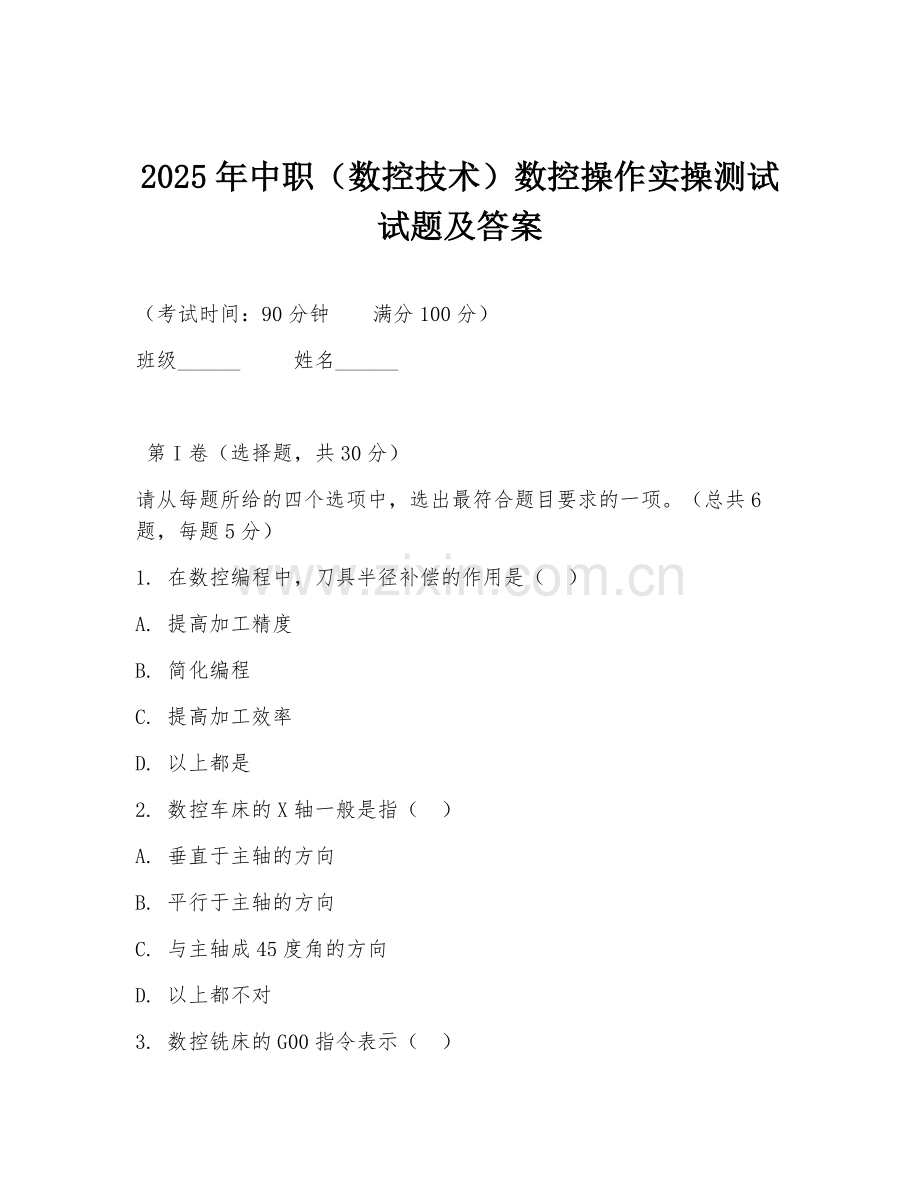

2025年中职（数控技术）数控操作实操测试试题及答案.doc

2025年中职（数控技术）数控操作实操测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
请从每题所给的四个选项中，选出最符合题目要求的一项。（总共6题，每题5分）
1. 在数控编程中，刀具半径补偿的作用是（ ）
A. 提高加工精度
B. 简化编程
C. 提高加工效率
D. 以上都是
2. 数控车床的X轴一般是指（ ）
A. 垂直于主轴的方向
B. 平行于主轴的方向
C. 与主轴成45度角的方向
D. 以上都不对
3. 数控铣床的G00指令表示（ ）
A. 直线插补
B. 圆弧插补
C. 快速定位
D. 暂停
4. 数控加工中，切削用量三要素不包括（ ）
A. 切削速度
B. 进给量
C. 背吃刀量
D. 刀具转速
5. 数控系统中，M03指令表示（ ）
A. 主轴正转
B. 主轴反转
C. 主轴停止
D. 冷却液开
6. 下列哪种材料不适合数控加工（ ）
A. 铝合金
B. 不锈钢
C. 木材
D. 硬质合金

第II卷（非选择题，共70分）
7. 简答题：简述数控编程的基本步骤。（10分）
8. 编程题：编写一个数控车床加工程序，要求车削一个外圆，直径为50mm，长度为100mm。（20分）
9. 实操题：在数控铣床上加工一个平面，要求尺寸为100mm×80mm，粗糙度为Ra3.2。请描述加工步骤。（20分）
10. 材料分析题：
材料：某零件需要进行数控加工，其形状较为复杂，尺寸精度要求高。
问题：针对该零件的加工，你认为在数控编程和加工过程中需要注意哪些方面？（10分）
11. 综合应用题：
材料：现有一个零件，其轮廓由直线和圆弧组成。要求使用数控铣床进行加工。
问题：请设计加工工艺，并编写数控加工程序。（10分）

答案：
1. D
2. A
3. C
4. D
5. A
6. C
7. 数控编程基本步骤：分析零件图样，确定加工工艺；数值计算；编写程序单；制备控制介质；程序校验与首件试切。
8. O0001；G99；G97 S500 M03；T0101；G00 X60 Z2；G71 U2 R1；G71 P1 Q2 U0.5 W0.1 F0.2；N1 G00 X0；G01 Z0 F0.1；X50 Z-50；Z-100；N2 X60；G00 X100 Z100；M30。
9. 加工步骤：开机回零；安装铣刀；装夹工件；设置坐标系；调用铣削平面程序；选择合适切削参数；启动程序加工；测量尺寸；调整刀具；再次加工至尺寸合格；清理机床。
10. 注意方面：仔细分析零件图样，确定合理加工工艺；精确进行数值计算；编程时注意刀具路径规划和进退刀方式；加工中密切关注尺寸精度，及时测量调整；选择合适切削参数确保加工质量和效率；做好程序备份和机床维护。
11. 加工工艺：确定加工原点；编写直线和圆弧程序段；选择合适刀具；确定切削参数。程序：O0002；G90 G54 G00 X0 Y0 Z50；S1000 M03；G00 Z2；G01 Z0 F100；X20 Y0；G02 X40 Y0 I20 J0；G01 X60 Y0；G00 Z50；M30。
