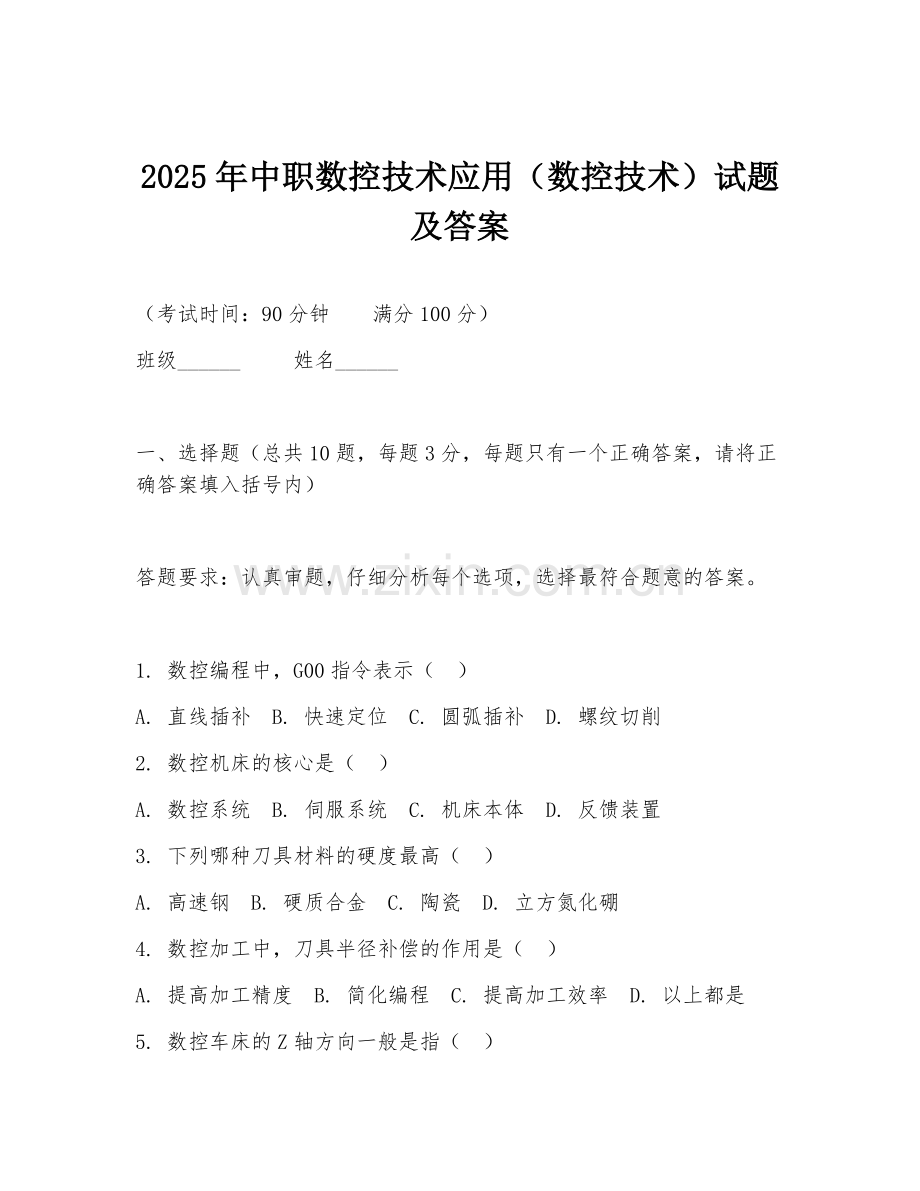

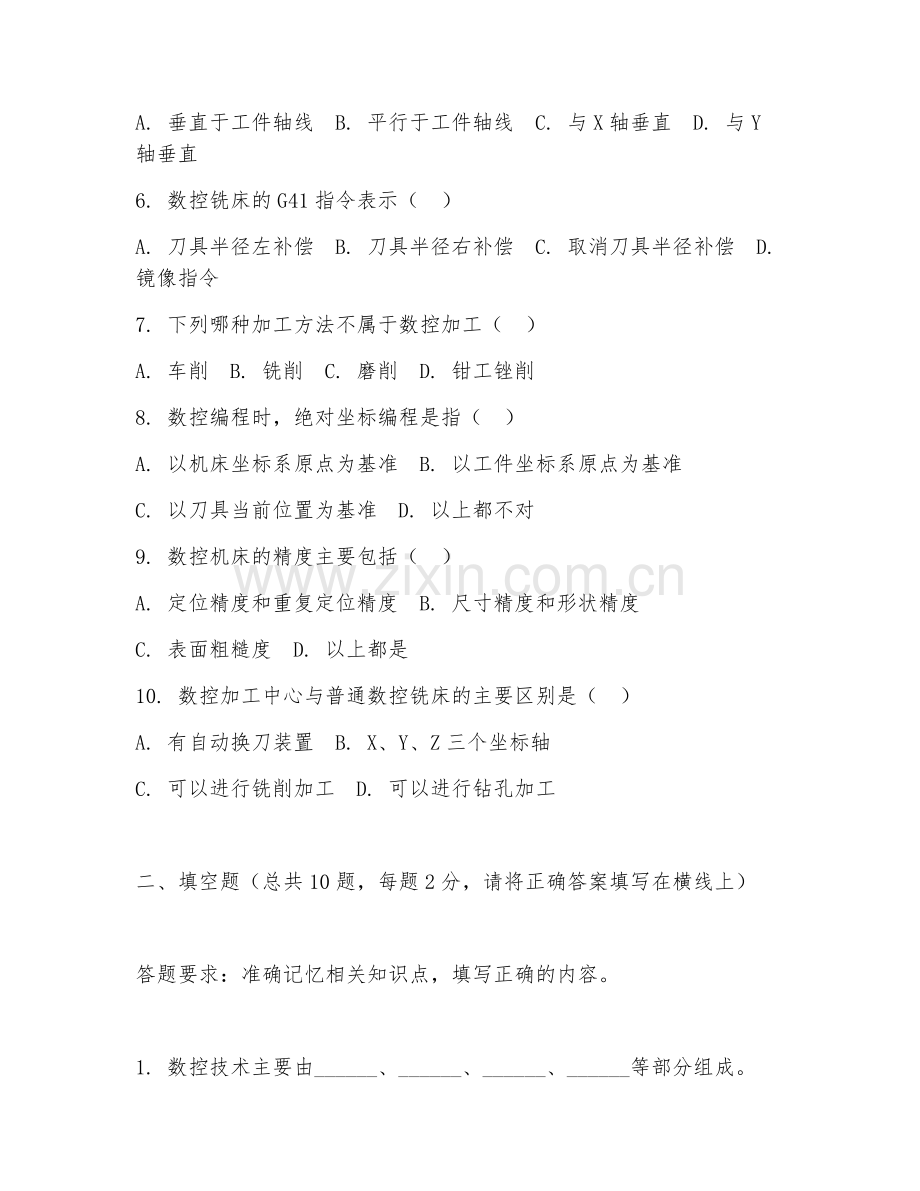

2025年中职数控技术应用（数控技术）试题及答案.doc

2025年中职数控技术应用（数控技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）

答题要求：认真审题，仔细分析每个选项，选择最符合题意的答案。

1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 螺纹切削
2. 数控机床的核心是（ ）
A. 数控系统 B. 伺服系统 C. 机床本体 D. 反馈装置
3. 下列哪种刀具材料的硬度最高（ ）
A. 高速钢 B. 硬质合金 C. 陶瓷 D. 立方氮化硼
4. 数控加工中，刀具半径补偿的作用是（ ）
A. 提高加工精度 B. 简化编程 C. 提高加工效率 D. 以上都是
5. 数控车床的Z轴方向一般是指（ ）
A. 垂直于工件轴线 B. 平行于工件轴线 C. 与X轴垂直 D. 与Y轴垂直
6. 数控铣床的G41指令表示（ ）
A. 刀具半径左补偿 B. 刀具半径右补偿 C. 取消刀具半径补偿 D. 镜像指令
7. 下列哪种加工方法不属于数控加工（ ）
A. 车削 B. 铣削 C. 磨削 D. 钳工锉削
8. 数控编程时，绝对坐标编程是指（ ）
A. 以机床坐标系原点为基准 B. 以工件坐标系原点为基准
C. 以刀具当前位置为基准 D. 以上都不对
9. 数控机床的精度主要包括（ ）
A. 定位精度和重复定位精度 B. 尺寸精度和形状精度
C. 表面粗糙度 D. 以上都是
10. 数控加工中心与普通数控铣床的主要区别是（ ）
A. 有自动换刀装置 B. X、Y、Z三个坐标轴
C. 可以进行铣削加工 D. 可以进行钻孔加工

二、填空题（总共10题，每题2分，请将正确答案填写在横线上）

答题要求：准确记忆相关知识点，填写正确的内容。

1. 数控技术主要由______、______、______、______等部分组成。
2. 数控编程的方法主要有______和______两种。
3. 刀具磨损的形式主要分为______、______、______三种。
4. 数控车床的主轴转速一般用______表示。
5. 数控铣床的进给速度一般用______表示。
6. 数控加工中的工艺路线设计主要包括______、______、______等内容。
7. 数控系统的功能主要包括______、______、______、______等。
8. 数控机床的操作面板主要包括______、______、______、______等部分。
9. 数控加工中的对刀操作主要是为了确定______与______之间的相对位置关系。
10. 数控编程中的模态指令是指______。

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）

答题要求：判断命题的正确性，依据所学知识进行分析。

1. G90指令表示绝对坐标编程。（ ）
2. 数控机床的精度只与机床本身有关，与操作人员无关。（ ）
3. 刀具半径补偿功能只能在数控铣床上使用。（ ）
4. 数控编程时，程序段号必须从小到大顺序排列。（ ）
5. 数控车床的X轴方向一般是指水平方向。（ ）
6. 数控加工中心只能进行铣削和钻孔加工。（ ）
7. 数控系统的分辨率越高，加工精度越高。（ ）
8. 刀具的耐用度是指刀具从开始使用到报废为止的总切削时间。（ ）
9. 数控编程中的G代码都是模态指令。（ ）
10. 数控机床的操作面板上的“急停”按钮可以在紧急情况下停止机床运行。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）

答题要求：根据题目要求，用简洁明了的语言回答问题，突出重点。

1. 简述数控编程的基本步骤。
2. 简述数控加工中刀具选择的原则。
3. 简述数控车床的日常维护保养要点。

五、综合题（总共1题，每题30分，请根据所给材料进行分析和解答）

答题要求：认真阅读材料，结合所学知识，全面分析问题，准确解答。

材料：某零件的数控加工工艺路线如下：首先在数控车床上进行粗车外圆，然后进行精车外圆，最后进行车削螺纹。已知该零件的材料为45钢，毛坯直径为50mm，长度为1OOmm。要求：
1. 制定该零件的数控加工工艺方案，包括刀具选择、切削用量选择等。
2. 编写该零件的数控加工程序。

答案：
一、1.B 2.A 3.D 4.D 5.B 6.A 7.D 8.B 9.D 10.A
二、1.数控系统、伺服系统、机床本体、反馈装置 2.手工编程、自动编程 3.前刀面磨损、后刀面磨损、边界磨损 4.r/min 5.mm/min 6.加工工序安排、加工顺序确定、加工余量分配 7.控制功能、准备功能、插补功能、进给功能 8.操作按钮、显示屏、手动数据输入键盘、机床控制面板 9.刀具、工件 10.一经指定，直到同组的其他指令出现时才失效的指令
三、1.√ 2.× 3.× 4.× 5.× 6.× 7.√ 8.√ 9.× 10.√
四、1.数控编程基本步骤：分析零件图样、确定加工工艺、数值计算、编写程序单、输入程序、程序校验与首件试切。2.刀具选择原则：根据加工材料选择、根据加工工艺选择、根据加工精度选择、根据机床性能选择。3.数控车床日常维护保养要点：保持机床清洁、定期检查润滑系统、定期检查刀具磨损情况、定期检查主轴运转情况、定期检查电气系统。
五、1.工艺方案：粗车外圆选硬质合金外圆车刀，ap=3mm，f=0.3mm/r，n=500r/min；精车外圆选硬质合金精车刀，ap=0.5mm，f=0.1mm/r，n=800r/min；车螺纹选硬质合金螺纹车刀，螺距根据零件确定，f=螺距，n=300r/min。2.加工程序：%0001；G99；G97；T0101；M03S500；G00X52Z2；G71U3R0.5；G 71P10Q20U0.5W0.1F0.3；N10G00X0；G01Z0F0.1；X20Z-20；Z-40；X40Z-60；N20X50Z-80；G00X100Z100；T0202；M03S800；G00X 52Z2；G70P10Q20；G00X100Z100；T0303；M03S300；G00X30Z5；G92X25Z-35F螺距；X24.5；X24.2；X24.05；G00X100Z100；M05；M30；% （螺距需根据实际零件确定准确值）
