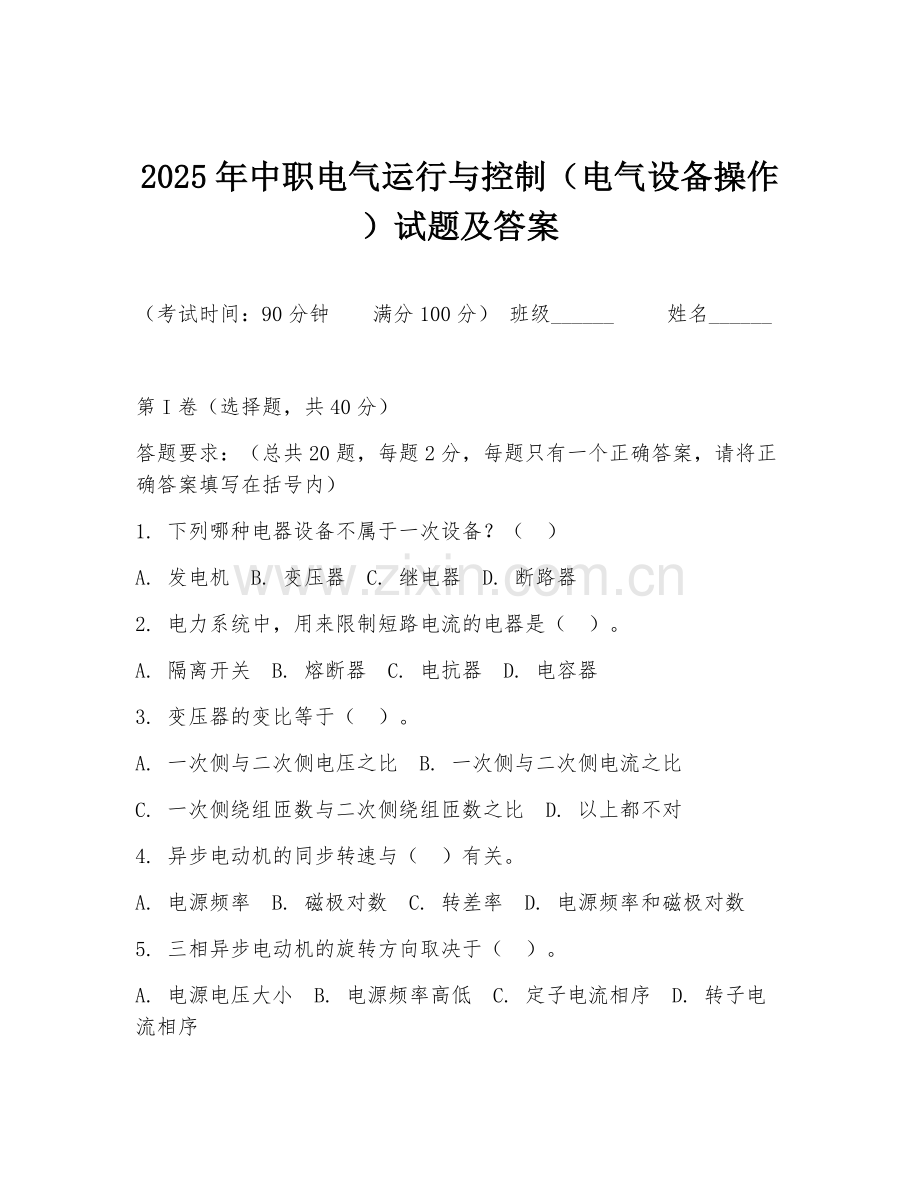

2025年中职电气运行与控制（电气设备操作）试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

第I卷（选择题，共40分）
答题要求：（总共20题，每题2分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 下列哪种电器设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
2. 电力系统中，用来限制短路电流的电器是（ ）。
A. 隔离开关 B. 熔断器 C. 电抗器 D. 电容器
3. 变压器的变比等于（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比
C. 一次侧绕组匝数与二次侧绕组匝数之比 D. 以上都不对
4. 异步电动机的同步转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. 电源频率和磁极对数
5. 三相异步电动机的旋转方向取决于（ ）。
A. 电源电压大小 B. 电源频率高低 C. 定子电流相序 D. 转子电流相序

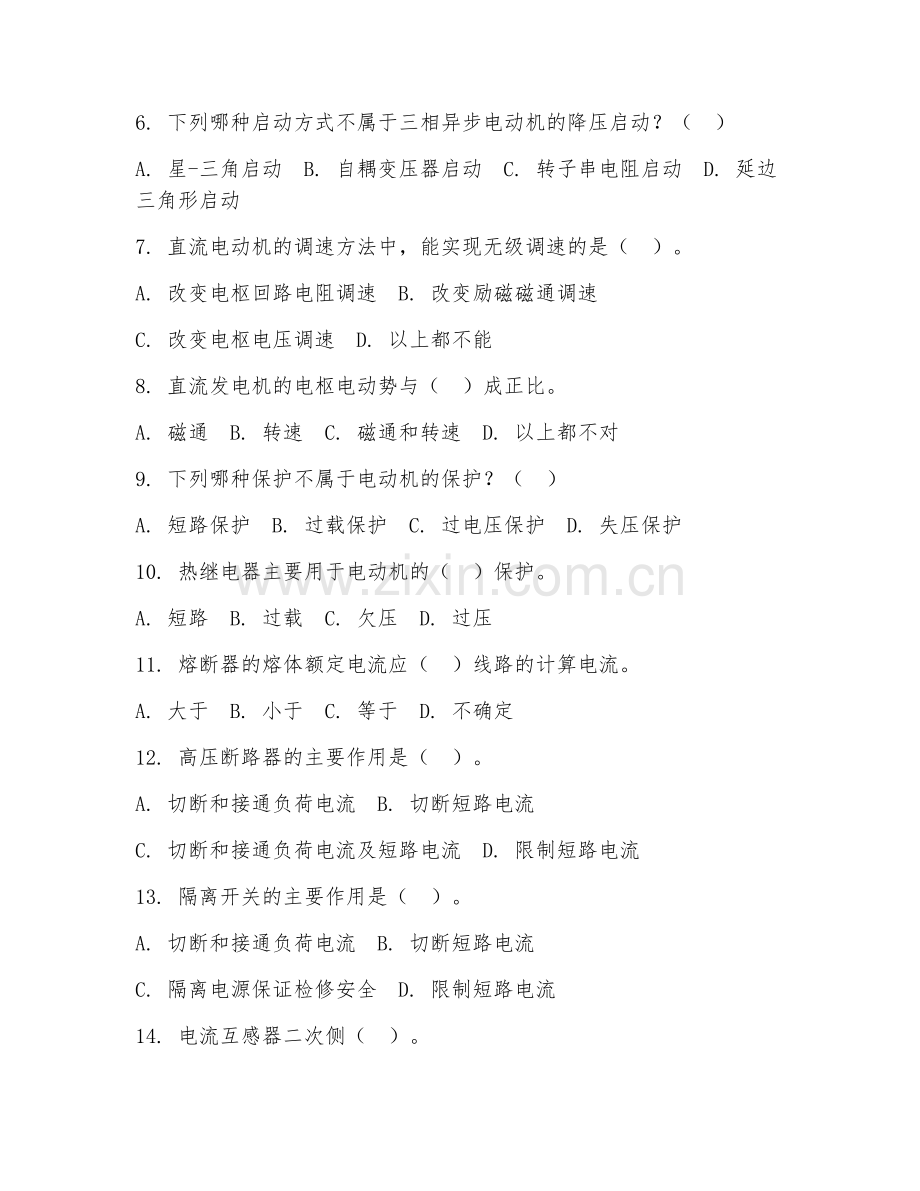

6. 下列哪种启动方式不属于三相异步电动机的降压启动？（ ）
A. 星-三角启动 B. 自耦变压器启动 C. 转子串电阻启动 D. 延边三角形启动
7. 直流电动机的调速方法中，能实现无级调速的是（ ）。
A. 改变电枢回路电阻调速 B. 改变励磁磁通调速
C. 改变电枢电压调速 D. 以上都不能
8. 直流发电机的电枢电动势与（ ）成正比。
A. 磁通 B. 转速 C. 磁通和转速 D. 以上都不对
9. 下列哪种保护不属于电动机的保护？（ ）
A. 短路保护 B. 过载保护 C. 过电压保护 D. 失压保护
10. 热继电器主要用于电动机的（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压
11. 熔断器的熔体额定电流应（ ）线路的计算电流。
A. 大于 B. 小于 C. 等于 D. 不确定
12. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通负荷电流及短路电流 D. 限制短路电流
13. 隔离开关的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流
C. 隔离电源保证检修安全 D. 限制短路电流
14. 电流互感器二次侧（ ）。
A. 严禁开路 B. 严禁短路 C. 可开路可短路 D. 以上都不对
15. 电压互感器二次侧（ ）。
A. 严禁开路 B. 严禁短路 C. 可开路可短路 D. 以上都不对
1-sixteen. 下列哪种仪表不能直接测量直流电流？（ ）
A. 磁电系仪表 B. 电磁系仪表 C. 电动系仪表 D. 以上都能
17. 万用表测量电阻时，应将转换开关置于（ ）。
A. 电流档 B. 电压档 C. 电阻档 D. 电容档
18. 兆欧表主要用于测量电气设备的（ ）。
A. 电阻 B. 电压 C. 电流 D. 绝缘电阻
19. 接地电阻测试仪主要用于测量（ ）。
A. 接地电阻 B. 绝缘电阻 C. 接触电阻 D. 以上都不对
20. 下列哪种工具不属于电工常用工具？（ ）
A. 电烙铁 B. 万用表 C. 示波器 D. 螺丝刀

第II卷（非选择题，共60分）
21. （10分）简述电力系统中常见的短路类型及其危害。
22. （10分）说明变压器的工作原理及主要作用。
23. （10分）分析三相异步电动机的调速方法及特点。
24. （15分）材料：某工厂有一台三相异步电动机，额定功率为10kW，额定电压为380V，额定电流为20A，采用星-三角启动方式。现该电动机在运行过程中出现过载现象。问题：请分析可能导致电动机过载的原因，并提出相应的解决措施。
25. （15分）材料：某车间有一台直流电动机，在运行过程中发现转速明显下降。问题：请分析可能导致直流电动机转速下降的原因，并说明如何进行故障排查与修复。

答案：1.C 2.C 3.C 4.D 5.C 6.C 7.C 8.C 9.C 10.B 11.A 12.C 13.C 14.A 15.B 16.B 17.C 18.D 19.A 20.C 21.常见短路类型有三相短路、两相短路、单相接地短路和两相接地短路。危害：短路时会产生很大的短路电流，可能损坏电气设备，破坏电力系统的稳定运行，引发火灾等严重后果。22.工作原理：基于电磁感应原理，交变磁通在绕组中感应电动势。主要作用：变换电压、传递电能、隔离电源等。23.调速方法有改变磁极对数调速、改变转差率调速（转子串电阻调速、调压调速等）、变频调速。特点：改变磁极对数调速简单可靠但调速范围有限；改变转差率调速中转子串电阻调速能耗大，调压调速调速范围小；变频调速性能优越，调速范围宽、效率高。24.原因可能是负载过重、电源电压过低、电动机绕组短路等。解决措施：检查负载，若过重可调整负载或更换大容量电机；测量电源电压，若过低需调整供电电压；用绝缘电阻表等检查电动机绕组，若短路需修复或更换绕组。25.原因可能是电枢绕组短路、励磁减弱、负载增大等。排查：用绝缘电阻表查电枢绕组绝缘，测量励磁电流判断励磁情况，检查负载。修复措施：若电枢绕组短路，修复或更换绕组；若励磁减弱，检查励磁回路并修复；若负载增大，调整负载。
