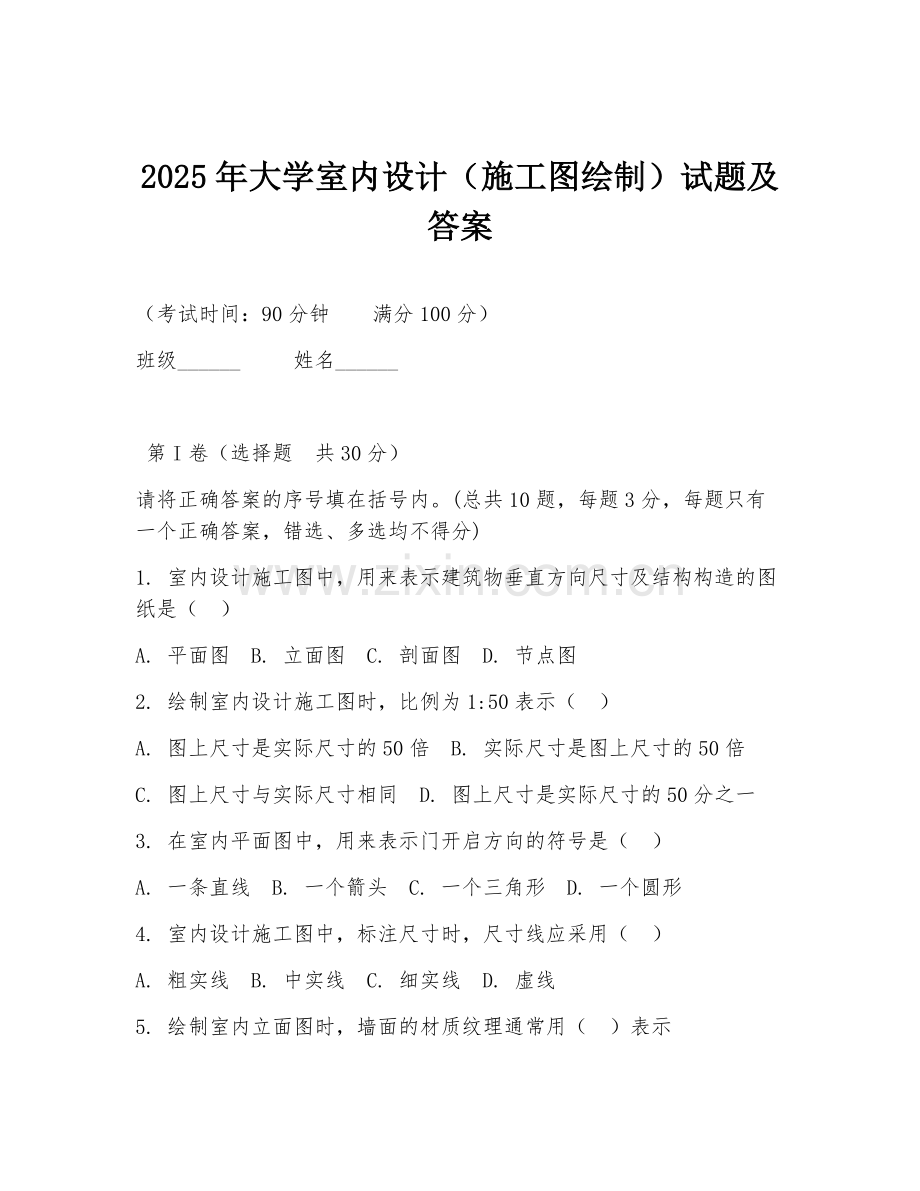

2025年大学室内设计（施工图绘制）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
请将正确答案的序号填在括号内。(总共10题，每题3分，每题只有一个正确答案，错选、多选均不得分)
1. 室内设计施工图中，用来表示建筑物垂直方向尺寸及结构构造的图纸是（ ）
A. 平面图 B. 立面图 C. 剖面图 D. 节点图
2. 绘制室内设计施工图时，比例为1:50表示（ ）
A. 图上尺寸是实际尺寸的50倍 B. 实际尺寸是图上尺寸的50倍
C. 图上尺寸与实际尺寸相同 D. 图上尺寸是实际尺寸的50分之一
3. 在室内平面图中，用来表示门开启方向的符号是（ ）
A. 一条直线 B. 一个箭头 C. 一个三角形 D. 一个圆形
4. 室内设计施工图中，标注尺寸时，尺寸线应采用（ ）
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
5. 绘制室内立面图时，墙面的材质纹理通常用（ ）表示

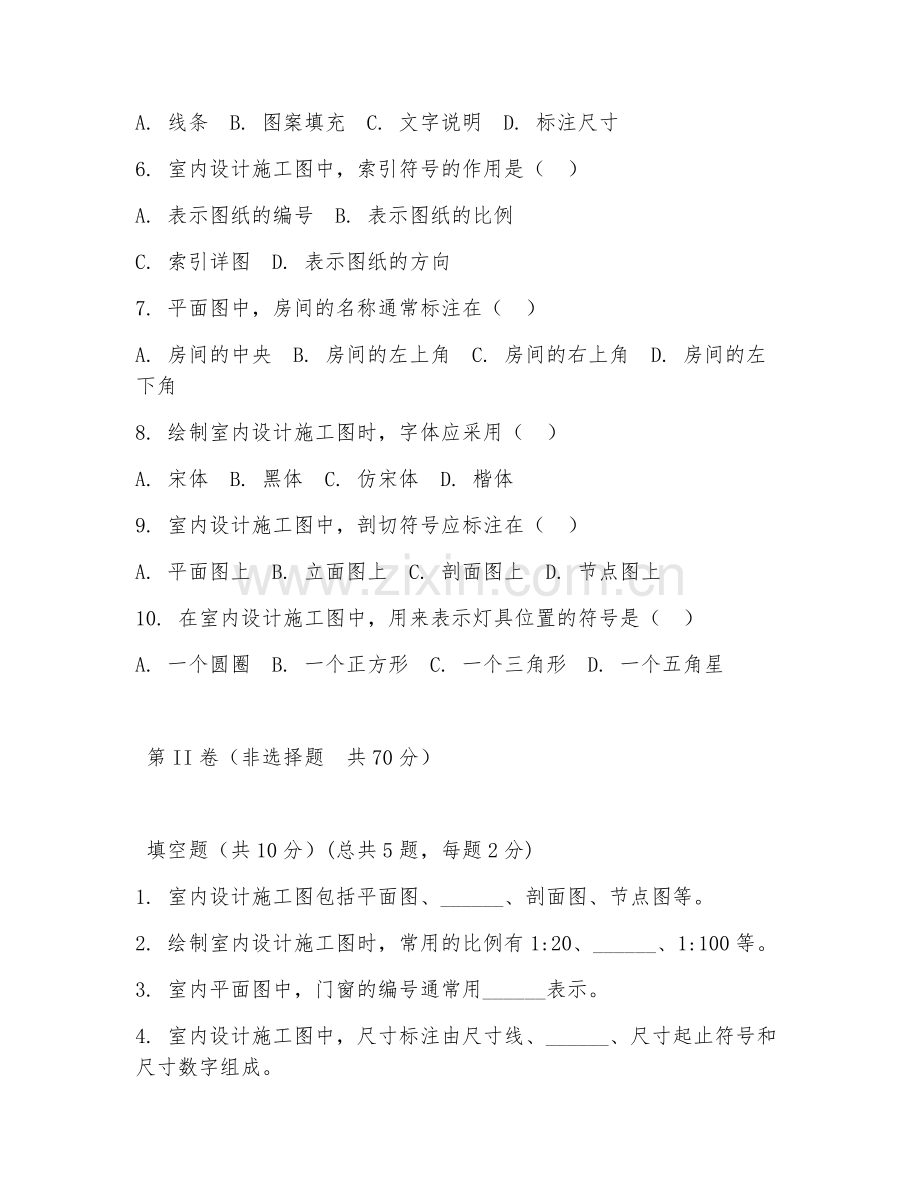

A. 线条 B. 图案填充 C. 文字说明 D. 标注尺寸
6. 室内设计施工图中，索引符号的作用是（ ）
A. 表示图纸的编号 B. 表示图纸的比例
C. 索引详图 D. 表示图纸的方向
7. 平面图中，房间的名称通常标注在（ ）
A. 房间的中央 B. 房间的左上角 C. 房间的右上角 D. 房间的左下角
8. 绘制室内设计施工图时，字体应采用（ ）
A. 宋体 B. 黑体 C. 仿宋体 D. 楷体
9. 室内设计施工图中，剖切符号应标注在（ ）
A. 平面图上 B. 立面图上 C. 剖面图上 D. 节点图上
10. 在室内设计施工图中，用来表示灯具位置的符号是（ ）
A. 一个圆圈 B. 一个正方形 C. 一个三角形 D. 一个五角星

第II卷（非选择题 共70分）

填空题（共10分）(总共5题，每题2分)
1. 室内设计施工图包括平面图、______、剖面图、节点图等。
2. 绘制室内设计施工图时，常用的比例有1:20、______、1:100等。
3. 室内平面图中，门窗的编号通常用______表示。
4. 室内设计施工图中，尺寸标注由尺寸线、______、尺寸起止符号和尺寸数字组成。
5. 绘制室内立面图时，应先画出______，再绘制墙面的装饰和家具等。

简答题（共20分）(总共4题，每题5分)
1. 简述室内设计施工图的作用。
2. 室内平面图主要反映哪些内容？
3. 绘制室内设计施工图时应遵循哪些原则？
4. 如何标注室内设计施工图中的尺寸？

绘图题（共30分）(总共2题)
1. 绘制一个简单的客厅平面图，标注出主要家具的位置和尺寸，以及门窗的位置和开启方向。(15分)
2. 绘制客厅某一墙面的立面图，表现出墙面的装饰材料和造型。(15分)

案例分析题（共10分）
阅读以下室内设计施工图案例，回答问题。
某办公室室内设计施工图包括平面图、立面图、剖面图等。平面图中清晰标注了办公桌椅、文件柜等家具的位置，以及门窗的位置和尺寸。立面图展示了墙面的装饰材料和颜色。剖面图则详细说明了墙体的结构和构造。
问题：
1. 该案例中平面图的作用是什么？(5分)
2. 立面图和剖面图在室内设计中有什么重要性？(5分)

设计题（共10分）
为一个小型卧室设计室内施工图，包括平面图、立面图和剖面图。要求体现合理的家具布局和舒适的居住环境。
平面图需标注出床、衣柜、书桌等家具的位置和尺寸，以及门窗的位置和开启方向。
立面图要表现出墙面的装饰材料和颜色，以及家具的外观造型。
剖面图要详细说明墙体的结构和构造。

答案：
第I卷答案
1. C 2. B 3. B 4. C 5. B 6. C 7. C 8. C 9. A 10. A

第II卷答案
填空题答案
1. 立面图 2. 1:50 3. 字母和数字 4. 尺寸界线 5. 墙体轮廓线

简答题答案
1. 室内设计施工图是表达室内设计意图、指导施工的重要文件，它详细记录了室内空间的布局、尺寸、材料、构造等信息，确保施工人员准确理解设计要求，保证施工质量。
2. 室内平面图主要反映室内空间的布局，包括各个房间的位置、形状和大小，门窗的位置和开启方向，家具的摆放位置等。
3. 绘制室内设计施工图应遵循准确、规范、清晰、完整的原则，尺寸标注准确无误，线条规范，表达清晰，内容完整无遗漏。
4. 标注室内设计施工图中的尺寸时，尺寸线应与被标注对象平行，尺寸界线应垂直于尺寸线，尺寸起止符号一般用中粗斜短线绘制，尺寸数字应清晰准确。

绘图题答案
略

案例分析题答案
1. 该案例中平面图的作用是清晰展示办公家具的布局和门窗位置尺寸，为施工提供空间布局依据。
2. 立面图能直观呈现墙面装饰效果，剖面图可详细说明墙体结构构造，均对准确理解设计意图和指导施工有重要意义。

设计题答案
略
