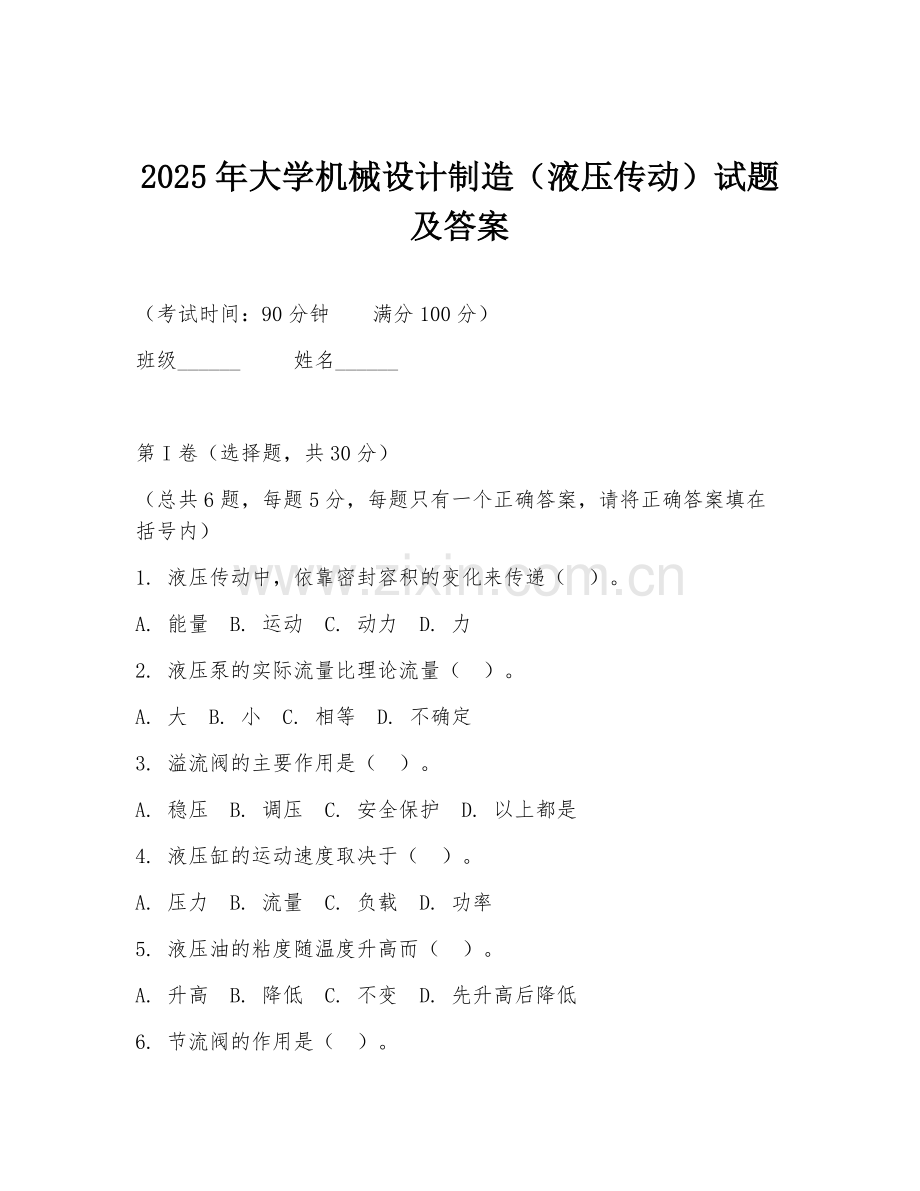

2025年大学机械设计制造（液压传动）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
1. 液压传动中，依靠密封容积的变化来传递（ ）。
A. 能量 B. 运动 C. 动力 D. 力
2. 液压泵的实际流量比理论流量（ ）。
A. 大 B. 小 C. 相等 D. 不确定
3. 溢流阀的主要作用是（ ）。
A. 稳压 B. 调压 C. 安全保护 D. 以上都是
4. 液压缸的运动速度取决于（ ）。
A. 压力 B. 流量 C. 负载 D. 功率
5. 液压油的粘度随温度升高而（ ）。
A. 升高 B. 降低 C. 不变 D. 先升高后降低
6. 节流阀的作用是（ ）。
A. 调节流量 B. 调节压力 C. 调节方向 D. 调节速度

第II卷（非选择题，共70分）
一、填空题（每空2分，共20分）
1. 液压传动系统由动力元件、执行元件、控制元件、辅助元件和（ ）组成。
2. 液压泵按结构形式可分为齿轮泵、叶片泵和（ ）。
3. 溢流阀的调定压力应（ ）系统的工作压力。
4. 液压缸按结构形式可分为活塞式、柱塞式和（ ）。
5. 液压油的主要性能指标有粘度、密度、闪点和（ ）。

二、简答题（每题10分，共30分）
1. 简述液压传动的工作原理。
2. 说明液压泵的工作原理及分类。
3. 分析溢流阀在液压系统中的作用。

三、计算题（20分）
已知液压泵的排量V = 100ml/r，转速n = 1450r/min，容积效率ηv = 0.9，求液压泵的实际流量q。

四、案例分析题（20分）
某液压系统在工作过程中出现压力不足的现象，请分析可能的原因并提出解决措施。
材料：该液压系统采用齿轮泵作为动力元件，溢流阀进行调压，液压缸作为执行元件。系统工作一段时间后，发现压力逐渐下降，无法达到设定值。
要求：分析压力不足可能的原因，并针对每个原因提出相应的解决措施。

五、设计题（20分）
设计一个简单的液压系统，实现液压缸的往复运动控制。
材料：已知液压缸的工作压力p = 5MPa，流量q = 20L/min，行程L = 500mm，往返速度v = 0.2m/s。
要求：画出液压系统原理图，标注主要元件名称，并说明各元件的作用。

答案：
第I卷：1. A 2. B 3. D 4. B 5. B 6. A
第II卷：一、1. 工作介质 2. 柱塞泵 3. 大于 4. 摆动式 5. 凝点
二、1. 液压传动的工作原理是基于帕斯卡原理，利用密封容积的变化来传递能量。液压泵将机械能转化为液压能，通过管道输送到执行元件，执行元件再将液压能转化为机械能，实现对外做功。
2. 液压泵的工作原理是依靠密封容积的变化来实现吸油和压油。分类：齿轮泵、叶片泵、柱塞泵。齿轮泵结构简单，工作可靠，但流量脉动较大；叶片泵流量均匀，噪声小，但结构复杂；柱塞泵压力高，流量大，但价格昂贵。
3. 溢流阀在液压系统中的作用：稳压，使系统压力保持稳定；调压，调节系统的工作压力；安全保护，当系统压力超过设定值时，溢流阀开启，防止系统过载。
三、q = Vnηv = 100×1450×0.9÷1000 = 130.5L/min
四、原因及措施：1. 齿轮泵磨损，导致泄漏增加，压力下降。更换齿轮泵。2. 溢流阀故障，如阀芯磨损、弹簧疲劳等。修复或更换溢流阀。3. 系统泄漏，检查管道、接头等部位，修复泄漏处。4. 油液污染，更换清洁的液压油。
五、液压系统原理图：液压泵→单向阀→溢流阀→节流阀→换向阀→液压缸→油箱。液压泵提供动力，单向阀防止油液倒流，溢流阀调压，节流阀调节流量，换向阀控制液压缸的运动方向，液压缸实现往复运动，油箱储存油液。
