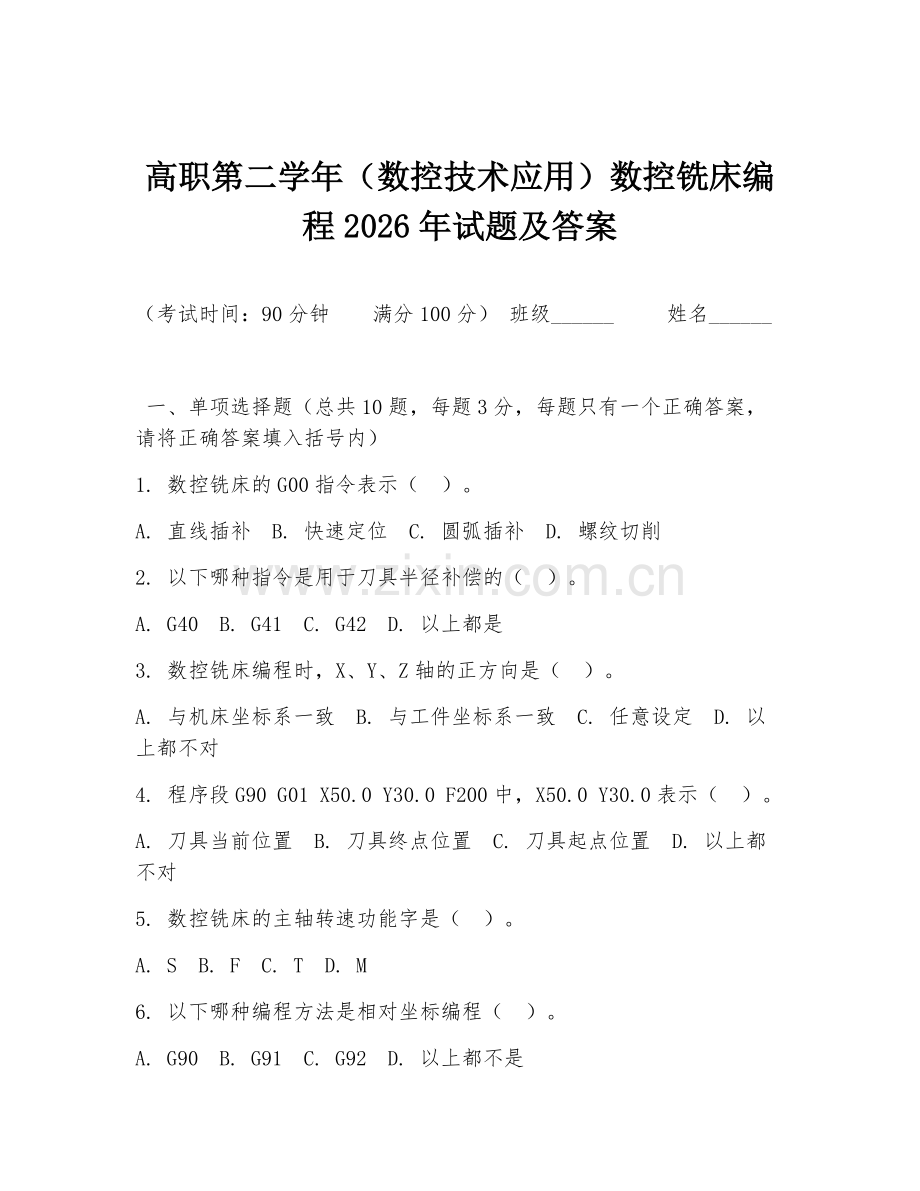

高职第二学年（数控技术应用）数控铣床编程2026年试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、单项选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 数控铣床的G00指令表示（ ）。
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 螺纹切削
2. 以下哪种指令是用于刀具半径补偿的（ ）。
A. G40 B. G41 C. G42 D. 以上都是
3. 数控铣床编程时，X、Y、Z轴的正方向是（ ）。
A. 与机床坐标系一致 B. 与工件坐标系一致 C. 任意设定 D. 以上都不对
4. 程序段G90 G01 X50.0 Y30.0 F200中，X50.0 Y30.0表示（ ）。
A. 刀具当前位置 B. 刀具终点位置 C. 刀具起点位置 D. 以上都不对
5. 数控铣床的主轴转速功能字是（ ）。
A. S B. F C. T D. M
6. 以下哪种编程方法是相对坐标编程（ ）。
A. G90 B. G91 C. G92 D. 以上都不是

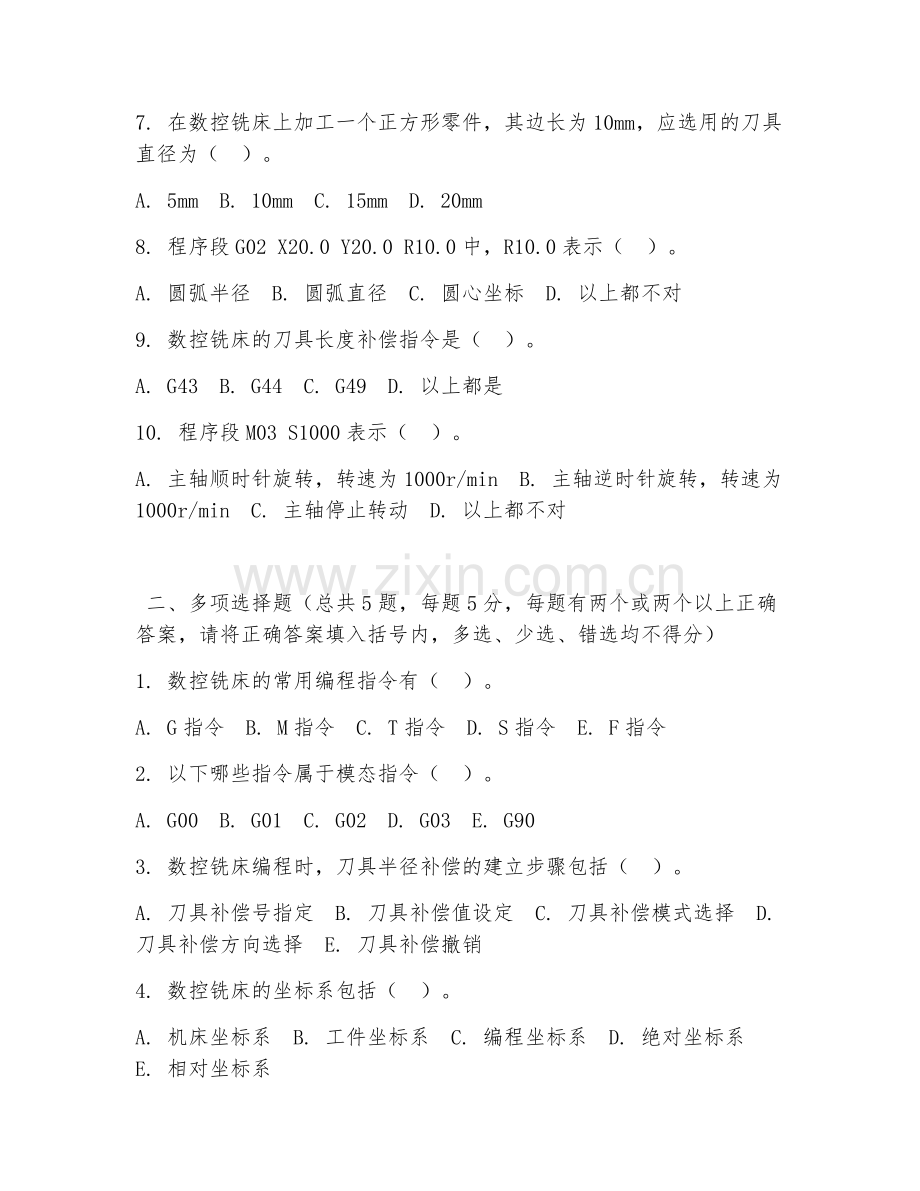

7. 在数控铣床上加工一个正方形零件，其边长为10mm，应选用的刀具直径为（ ）。
A. 5mm B. 10mm C. 15mm D. 20mm
8. 程序段G02 X20.0 Y20.0 R10.0中，R10.0表示（ ）。
A. 圆弧半径 B. 圆弧直径 C. 圆心坐标 D. 以上都不对
9. 数控铣床的刀具长度补偿指令是（ ）。
A. G43 B. G44 C. G49 D. 以上都是
10. 程序段M03 S1000表示（ ）。
A. 主轴顺时针旋转，转速为1000r/min B. 主轴逆时针旋转，转速为1000r/min C. 主轴停止转动 D. 以上都不对

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 数控铣床的常用编程指令有（ ）。
A. G指令 B. M指令 C. T指令 D. S指令 E. F指令
2. 以下哪些指令属于模态指令（ ）。
A. G00 B. G01 C. G02 D. G03 E. G90
3. 数控铣床编程时，刀具半径补偿的建立步骤包括（ ）。
A. 刀具补偿号指定 B. 刀具补偿值设定 C. 刀具补偿模式选择 D. 刀具补偿方向选择 E. 刀具补偿撤销
4. 数控铣床的坐标系包括（ ）。
A. 机床坐标系 B. 工件坐标系 C. 编程坐标系 D. 绝对坐标系 E. 相对坐标系
5. 以下哪些指令可以用于控制机床的运动（ ）。
A. G00 B. G0l C. G02 D. G03 E. G92

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 数控铣床编程时，G90表示绝对坐标编程，G91表示相对坐标编程。（ ）
2. 刀具半径补偿只能在G00和G01指令模式下进行。（ ）
3. 数控铣床的主轴转速越高，加工精度越高。（ ）
4. 程序段中的F指令表示进给速度，单位为mm/min。（ ）
5. 数控铣床编程时，M00表示程序暂停，按“启动”按钮后程序继续执行。（ ）
6. 刀具长度补偿指令G43和G44可以同时使用。（ ）
7. 数控铣床的工件坐标系可以通过G92指令设定。（ ）
8. 程序段中的S指令表示主轴转速，单位为r/min。（ ）
9. 数控铣床编程时，G02表示顺时针圆弧插补，G03表示逆时针圆弧插补。（ ）
10. 数控铣床的加工精度只与机床的精度有关，与编程无关。（ ）

四、简答题（总共3题，每题10分，请简要回答以下问题）

1. 简述数控铣床编程的基本步骤。

2. 说明G00指令与G01指令的区别。

3. 简述刀具半径补偿的作用及应用场合。

五、编程题（总共2题，每题15分，请根据题目要求编写数控铣床加工程序）

1. 编写一个数控铣床加工程序，铣削一个边长为20mm的正方形零件，刀具直径为10mm，主轴转速为800r/min，进给速度为100mm/min。

2. 编写一个数控铣床加工程序，铣削一个半径为15mm的圆弧，圆心坐标为（20，20），主轴转速为1000r/min，进给速度为120mm/min。

答案：
一、1. B 2. D 3. A 4. B 5. A 6. B 7. B 8. A 9. D 10. A
二、1. ABCDE 2. ABCD 3. ABCD 4. ABC 5. ABCDE
三、1. √ 2. √ 3. × 4. √ 5. √ 6. × 7. √ 8. √ 9. √ 10. ×
四、1. 分析零件图纸确定工艺路线；确定工件坐标系；选择刀具并设定刀具参数；编写程序；校验程序；输入程序到数控系统。2. G00是快速定位指令，刀具以机床设定的快速速度移动到目标位置，运动轨迹不一定是直线。G01是直线插补指令，刀具以指定的进给速度沿直线移动到目标位置。3. 作用：可自动补偿刀具半径，提高编程效率和加工精度。应用场合：加工有轮廓形状的零件，如内外轮廓、倒角、圆角等。
五、1. O0001；G90 G54 G00 X0 Y0 Z50；S800 M03；G01 Z-5 F100；X20 Y0 F100；Y20；X0；Y0；G00 Z50；M05；M30。2. O0002；G90 G54 G00 X5 Y20 Z50；S1000 M03；G01 Z-
