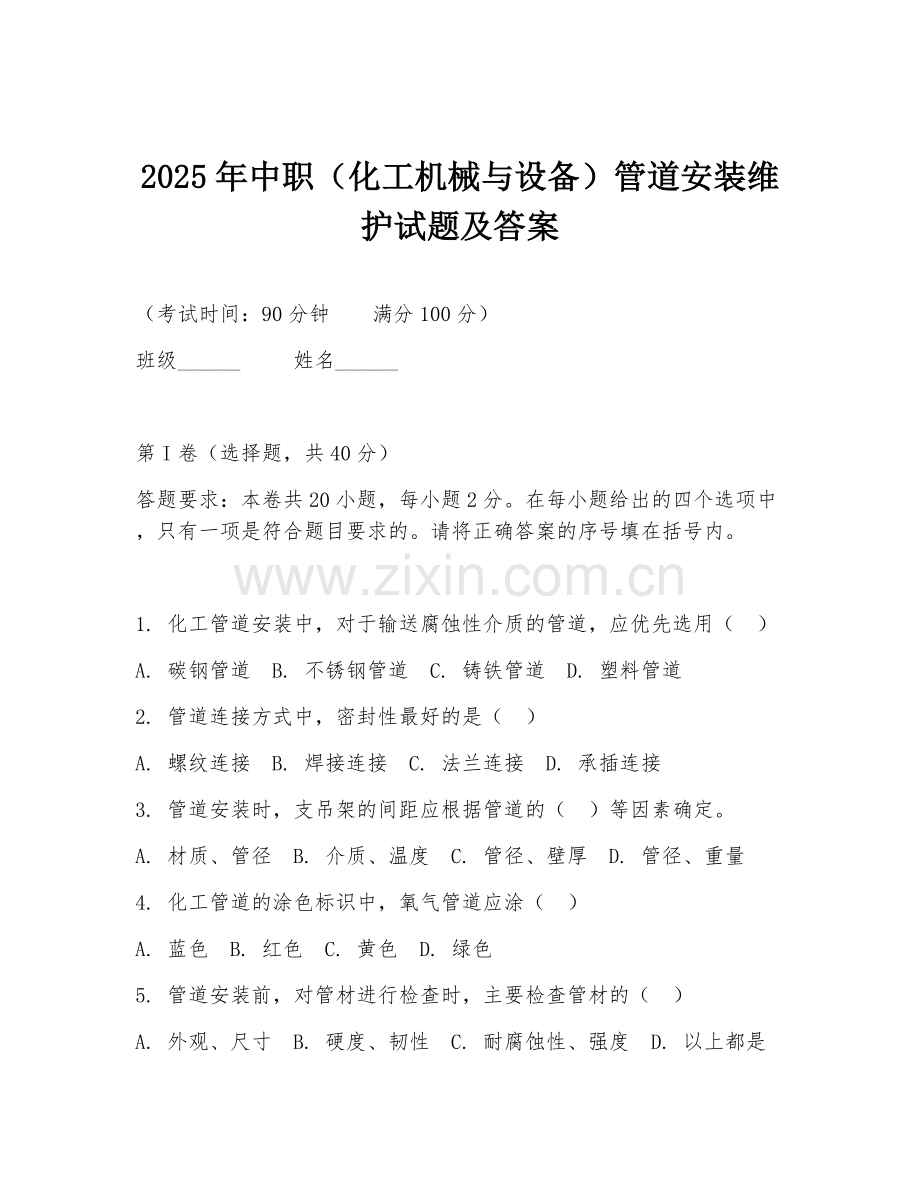

2025年中职（化工机械与设备）管道安装维护试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 化工管道安装中，对于输送腐蚀性介质的管道，应优先选用（ ）
A. 碳钢管道 B. 不锈钢管道 C. 铸铁管道 D. 塑料管道
2. 管道连接方式中，密封性最好的是（ ）
A. 螺纹连接 B. 焊接连接 C. 法兰连接 D. 承插连接
3. 管道安装时，支吊架的间距应根据管道的（ ）等因素确定。
A. 材质、管径 B. 介质、温度 C. 管径、壁厚 D. 管径、重量
4. 化工管道的涂色标识中，氧气管道应涂（ ）
A. 蓝色 B. 红色 C. 黄色 D. 绿色
5. 管道安装前，对管材进行检查时，主要检查管材的（ ）
A. 外观、尺寸 B. 硬度、韧性 C. 耐腐蚀性、强度 D. 以上都是

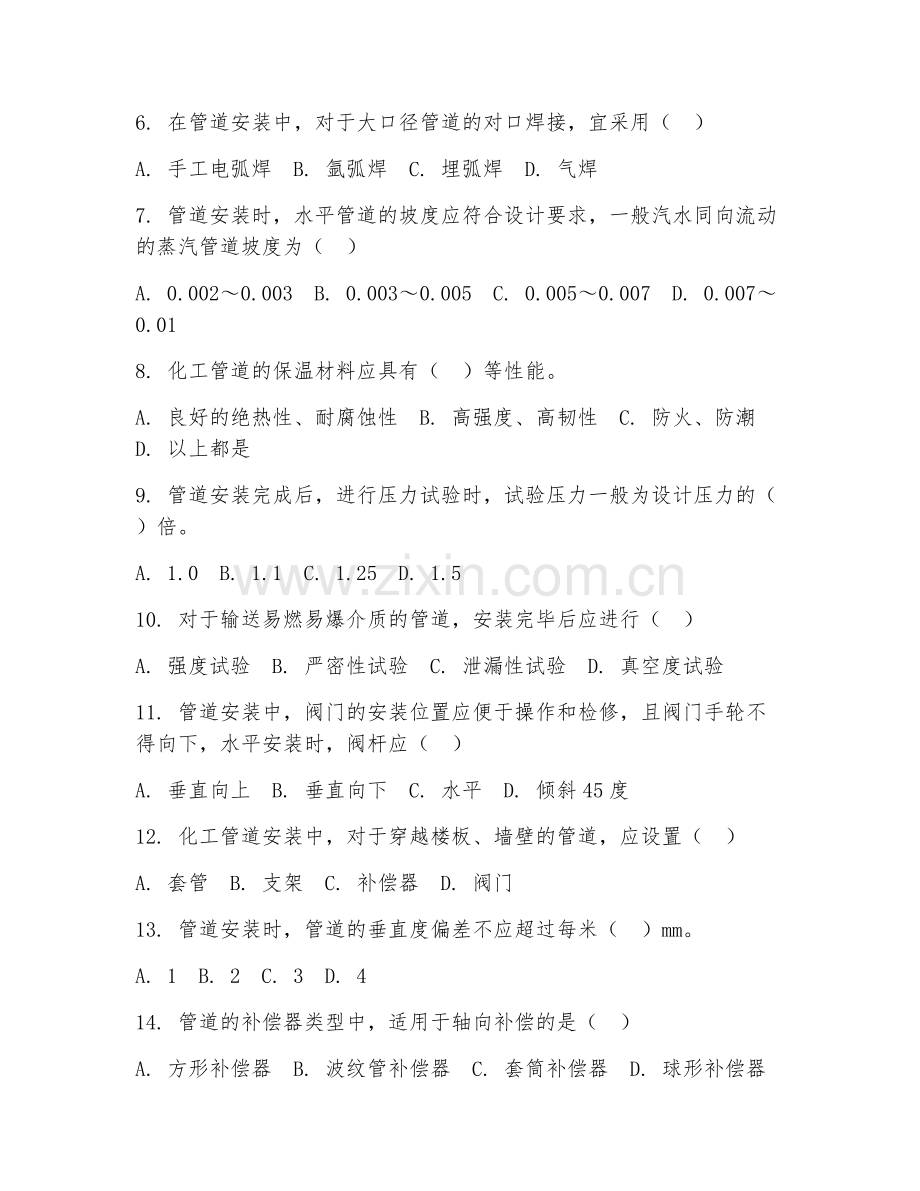

6. 在管道安装中，对于大口径管道的对口焊接，宜采用（ ）
A. 手工电弧焊 B. 氩弧焊 C. 埋弧焊 D. 气焊
7. 管道安装时，水平管道的坡度应符合设计要求，一般汽水同向流动的蒸汽管道坡度为（ ）
A. 0.002～0.003 B. 0.003～0.005 C. 0.005～0.007 D. 0.007～0.01
8. 化工管道的保温材料应具有（ ）等性能。
A. 良好的绝热性、耐腐蚀性 B. 高强度、高韧性 C. 防火、防潮 D. 以上都是
9. 管道安装完成后，进行压力试验时，试验压力一般为设计压力的（ ）倍。
A. 1.0 B. 1.1 C. 1.25 D. 1.5
10. 对于输送易燃易爆介质的管道，安装完毕后应进行（ ）
A. 强度试验 B. 严密性试验 C. 泄漏性试验 D. 真空度试验
11. 管道安装中，阀门的安装位置应便于操作和检修，且阀门手轮不得向下，水平安装时，阀杆应（ ）
A. 垂直向上 B. 垂直向下 C. 水平 D. 倾斜45度
12. 化工管道安装中，对于穿越楼板、墙壁的管道，应设置（ ）
A. 套管 B. 支架 C. 补偿器 D. 阀门
13. 管道安装时，管道的垂直度偏差不应超过每米（ ）mm。
A. 1 B. 2 C. 3 D. 4
14. 管道的补偿器类型中，适用于轴向补偿的是（ ）
A. 方形补偿器 B. 波纹管补偿器 C. 套筒补偿器 D. 球形补偿器
15. 化工管道安装中，管道的焊接质量检验不包括（ ）
A. 外观检查 B. 无损探伤 C. 力学性能试验 D. 耐腐蚀性试验
16. 管道安装时，管道的支吊架应安装牢固，其生根部位应（ ）
A. 可靠 B. 平整 C. 光滑 D. 清洁
17. 对于输送有毒介质的管道，应在管道上设置（ ）
A. 安全阀 B. 止回阀 C. 放空阀 D. 切断阀
18. 管道安装中，管道的连接螺栓拧紧后，螺栓应露出螺母（ ）扣。
A. 1～2 B. 2～3 C. 3～4 D. 4～5
19. 化工管道的防腐涂层施工方法中，适用于大面积施工的是（ ）
A. 刷涂法 B. 喷涂法 C. 滚涂法 D. 浸涂法
20. 管道安装完成后，应进行管道的标识，标识内容应包括（ ）
A. 管道名称、介质 B. 流向、规格 C. 起点、终点 D. 以上都是

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在横线上填写正确答案。

1. 化工管道安装中，管道的连接方式主要有螺纹连接、焊接连接、______、承插连接等。
2. 管道安装时，应根据管道的走向和坡度，合理设置______，以保证管道的排水和排气。
3. 化工管道的保温结构一般由保温层、______和保护层组成。
4. 管道安装完成后，应对管道进行吹扫和清洗，以清除管道内的______、焊渣等杂物。
5. 管道的支吊架按其作用可分为固定支架、活动支架和______。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述管道安装前的准备工作有哪些？
2. 管道焊接时，如何保证焊接质量？
3. 管道压力试验的目的是什么？试验过程中有哪些注意事项？
4. 管道防腐涂层施工时，对基层表面有哪些要求？

（三）案例分析题（共15分）
答题要求：请分析以下案例，并回答问题。

某化工企业在管道安装过程中，发现部分管道的壁厚不符合设计要求。经调查，是由于管材供应商提供的管材质量不合格所致。

1. 管材质量不合格可能会给管道安装带来哪些危害？（5分）
2. 针对这种情况，应采取哪些措施来解决？（10分）

（四）材料分析题（共10分）

材料：某化工管道安装工程，在管道安装过程中，施工人员严格按照设计要求和施工规范进行操作。管道安装完成后，进行了压力试验、吹扫和清洗等工作。在管道运行一段时间后，发现管道连接处出现泄漏现象。经检查，发现是由于焊接质量问题导致的。

问题：
1. 请分析焊接质量问题可能是由哪些原因造成的？（5分）
2. 针对焊接质量问题，应采取哪些改进措施？（5分）

（五）综合应用题（共5分）

答题要求：请根据以下给定的条件，设计一个简单的化工管道安装方案。

条件：某化工车间需要安装一条输送腐蚀性液体的管道，管道材质为不锈钢，管径为DN100，长度为50m，管道走向较为复杂，需要穿越楼板和墙壁。

答案：
1. B
2. B
3. D
4. D
5. D
6. C
7. B
8. D
9. D
10. C
11. A
12. A
13. B
14. C
15. D
16. A
17. D
18. B
19. B
20. D
填空题答案：1. 法兰连接 2. 排水装置和排气装置 3. 防潮层 4. 铁锈 5. 导向支架
简答题答案：1. 管道安装前的准备工作包括：熟悉施工图纸和现场情况；检查管材、管件及阀门等材料的质量和规格；准备施工工具和设备；清理施工现场等。2. 保证管道焊接质量的措施有：选择合适的焊接工艺和焊接材料；对焊工进行培训和考核；严格控制焊接参数；做好焊接过程中的质量检验等。3. 管道压力试验的目的是检验管道系统的强度和严密性。试验过程中的注意事项包括：试验前检查管道系统的安装质量；试验介质的选择要符合要求；试验压力要符合规定；试验过程中要密切观察压力变化和有无泄漏等情况。4. 管道防腐涂层施工时，基层表面应平整、光滑、无油污、无铁锈等杂质；基层表面的粗糙度应符合要求；基层表面应干燥，含水率应满足规定。
案例分析题答案要点：1. 管材质量不合格可能导致管道强度不足，容易发生破裂；影响管道的密封性，导致泄漏；可能影响管道的耐腐蚀性，缩短管道使用寿命等。2. 措施包括：立即停止使用不合格管材；与供应商协商更换合格管材；对已安装的不合格管道进行评估，必要时进行更换；加强对管材供应商的管理和质量检验等。
材料分析题答案要点：1. 焊接质量问题可能是由于焊接工艺参数选择不当；焊工操作技能不熟练；焊接材料质量问题；焊接环境不良等原因造成的。2. 改进措施包括：重新评估焊接工艺，调整焊接参数；对焊工进行再次培训和考核；更换质量合格的焊接材料；改善焊接环境等。
综合应用题答案要点：方案可包括：根据管道走向和现场情况确定管道的具体安装位置和支架设置；对穿越楼板和墙壁的部位进行特殊处理，设置套管等；采用合适的焊接工艺进行管道连接；安装完成后进行压力试验、吹扫和清洗等工作；对管道进行防腐处理；做好管道的标识等。
