2026年微电子（芯片制造）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 以下哪种光刻技术在先进芯片制造中应用最为广泛？（ ）
A. 紫外光刻
B. 极紫外光刻
C. 深紫外光刻
D. 电子束光刻

w2. 芯片制造中常用的衬底材料是（ ）。
A. 硅
B. 铜
C. 铝
D. 金

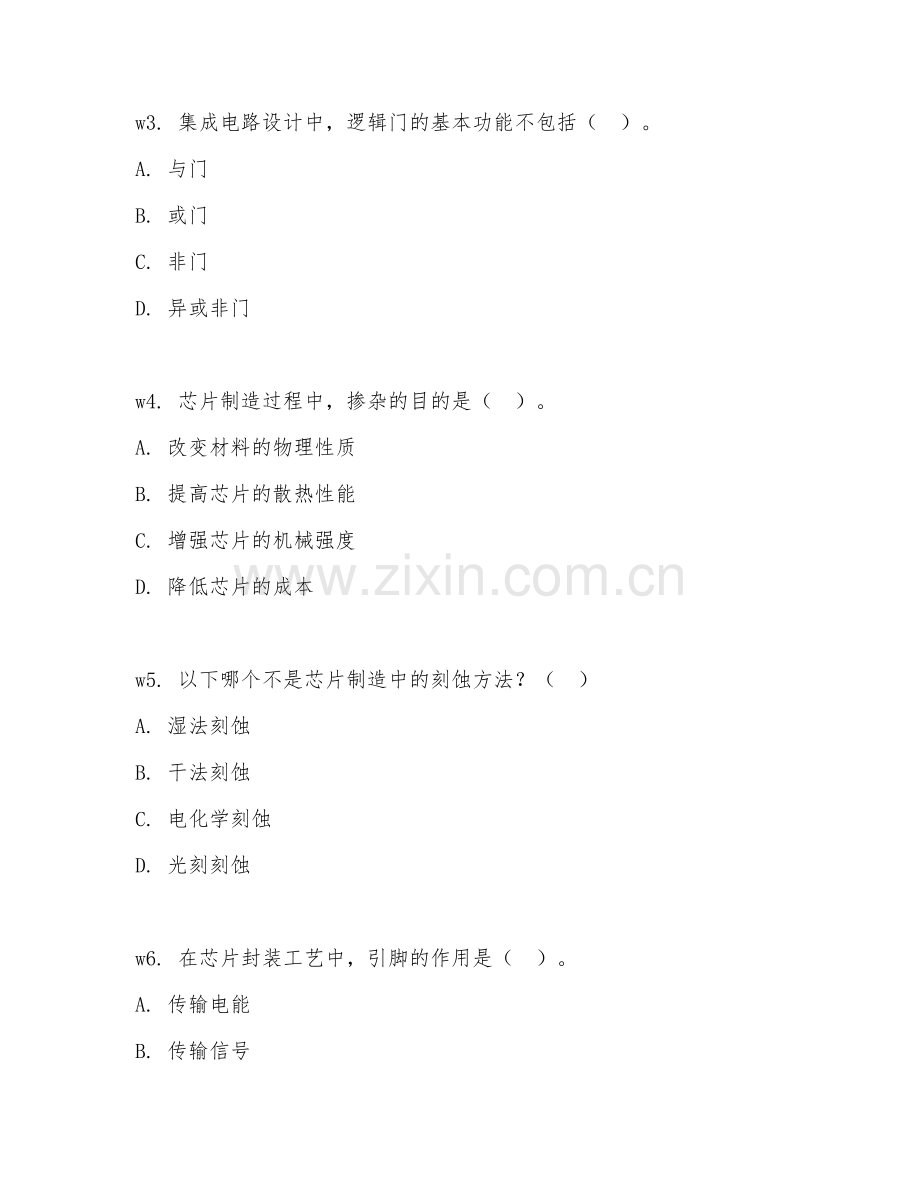

w3. 集成电路设计中，逻辑门的基本功能不包括（ ）。
A. 与门
B. 或门
C. 非门
D. 异或非门

w4. 芯片制造过程中，掺杂的目的是（ ）。
A. 改变材料的物理性质
B. 提高芯片的散热性能
C. 增强芯片的机械强度
D. 降低芯片的成本

w5. 以下哪个不是芯片制造中的刻蚀方法？（ ）
A. 湿法刻蚀
B. 干法刻蚀
C. 电化学刻蚀
D. 光刻刻蚀

w6. 在芯片封装工艺中，引脚的作用是（ ）。
A. 传输电能
B. 传输信号
C. 固定芯片
D. 散热

第II卷（非选择题 共70分）
w7. （10分）简述光刻技术的原理及在芯片制造中的重要性。

w8. （15分）说明芯片制造中掺杂工艺的分类及各自的特点。

w9. （15分）分析芯片制造过程中可能遇到的挑战及应对措施。

材料：随着芯片制造技术的不断进步，对芯片性能的要求也越来越高。在先进制程芯片中，如何提高芯片的集成度和速度成为关键问题。
w10. （20分）结合上述材料，谈谈你对未来芯片制造技术发展趋势的理解。

材料：芯片制造涉及多个复杂的工艺流程，每个环节都对芯片的最终性能有着重要影响。例如，光刻分辨率的提高可以使芯片集成更多的晶体管，从而提升性能。
w11. （20分）根据材料，举例说明一个工艺流程的改进如何影响芯片的整体性能，并阐述其原理。

答案：
w1. B
w2. A
w3. D
w4. A
w5. D
w6. B
w7. 光刻技术原理是通过光刻胶对特定波长光的感光特性，将掩膜版上的图形转移到芯片表面。其重要性在于它是决定芯片特征尺寸和集成度的关键工艺，直接影响芯片性能和功能，是芯片制造中最核心的技术之一。
w8. 掺杂工艺分类有N型掺杂和P型掺杂。N型掺杂是通过向硅等半导体材料中掺入五价元素，使材料中产生多余电子，增强导电能力；P型掺杂是掺入三价元素，产生空穴来导电。特点分别是N型掺杂形成电子导电通道，P型掺杂形成空穴导电通道，二者共同构成芯片中各种晶体管等器件的基础。
w9. 挑战：光刻分辨率极限导致特征尺寸难以进一步缩小；掺杂不均匀影响器件性能；刻蚀精度要求高，易出现刻蚀偏差。应对措施：研发新型光刻技术如极紫外光刻；优化掺杂工艺，采用更精确的掺杂方法；提高刻蚀设备精度和工艺控制水平。
w10. 未来芯片制造技术发展趋势朝着更高集成度、更快速度、更低功耗方向发展。为满足这些需求，会不断提升光刻技术分辨率，使芯片能容纳更多晶体管；改进掺杂工艺，实现更精准的杂质分布控制；优化芯片架构设计，提高信号传输效率等，从而推动芯片性能持续提升。
w11. 例如光刻分辨率提高。原理是光刻分辨率提升后后，能在芯片上刻出更小的晶体管等器件图形。更小的器件尺寸可以缩短电子传输距离，减少信号延迟，从而提高芯片运行速度。同时，在相同面积芯片上可集成更多器件，提高了芯片的集成度，进而提升芯片整体性能。
