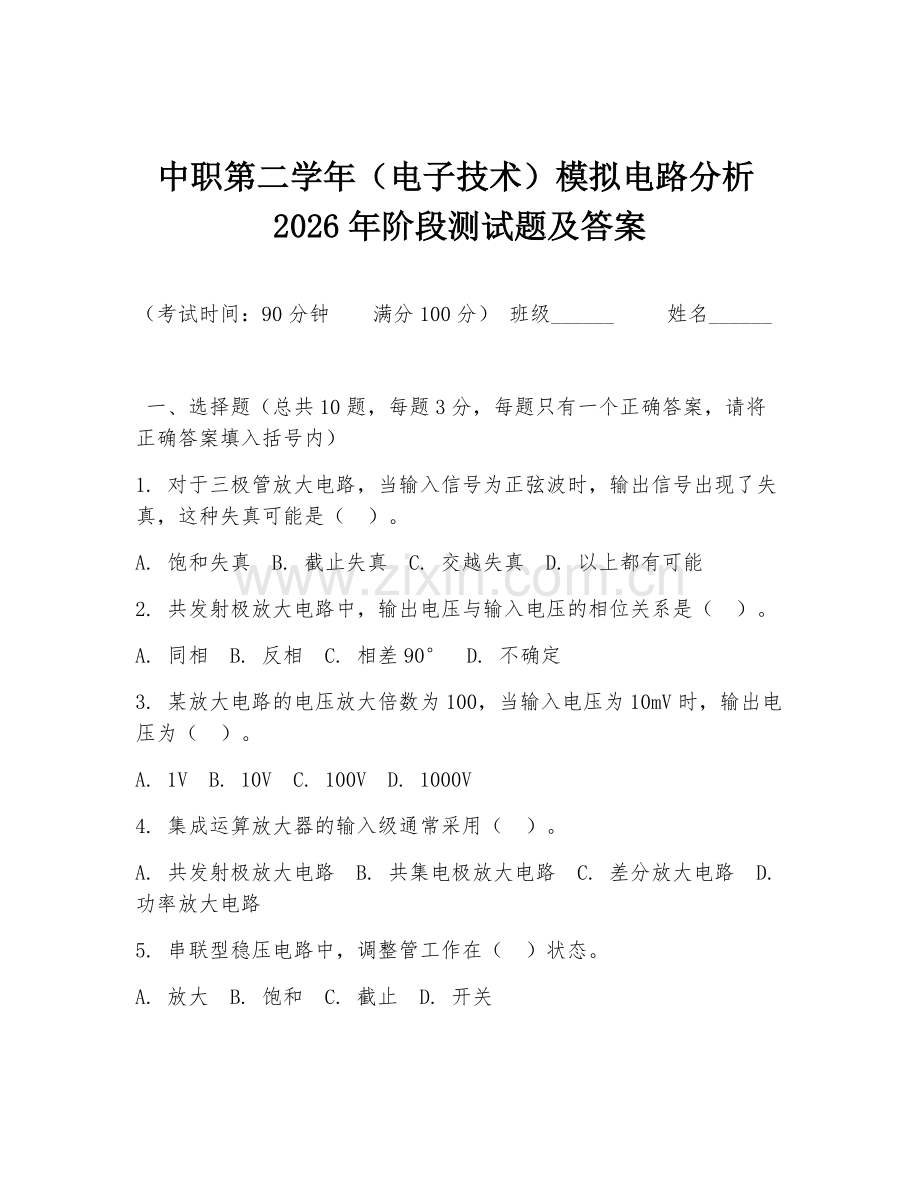

中职第二学年（电子技术）模拟电路分析2026年阶段测试题及答案.doc

中职第二学年（电子技术）模拟电路分析2026年阶段测试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 对于三极管放大电路，当输入信号为正弦波时，输出信号出现了失真，这种失真可能是（ ）。
A. 饱和失真 B. 截止失真 C. 交越失真 D. 以上都有可能
2. 共发射极放大电路中，输出电压与输入电压的相位关系是（ ）。
A. 同相 B. 反相 C. 相差90° D. 不确定
3. 某放大电路的电压放大倍数为100，当输入电压为10mV时，输出电压为（ ）。
A. 1V B. 10V C. 100V D. 1000V
4. 集成运算放大器的输入级通常采用（ ）。
A. 共发射极放大电路 B. 共集电极放大电路 C. 差分放大电路 D. 功率放大电路
5. 串联型稳压电路中，调整管工作在（ ）状态。
A. 放大 B. 饱和 C. 截止 D. 开关
6. 单相桥式整流电路中，若变压器副边电压有效值为U2，则输出直流电压平均值为（ ）。
A. 0.45U2 B. 0.9U2 C. U2 D. 1.2U2
7. 滤波电路的作用是（ ）。
A. 将交流信号变成直流信号 B. 将直流信号变成交流信号 C. 滤除交流信号中的谐波成分 D. 放大信号
8. 三极管的电流放大倍数β是指（ ）。
A. 集电极电流与基极电流的比值 B. 集电极电流与发射极电流的比值 C. 基极电流与集电极电流的比值 D. 发射极电流与集电极电流的比值
9. 基本放大电路的三种组态中输入电阻最大的是（ ）。
A. 共发射极放大电路 B. 共集电极放大电路 C. 共基极放大电路 D. 不确定
10. 乙类功率放大电路的效率比甲类功率放大电路的效率（ ）。
A. 高 B. 低 C. 相同 D. 不确定

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 以下属于模拟电路的有（ ）。
A. 放大电路 B. 数字逻辑电路 C. 滤波电路 D. 稳压电路
2. 三极管的三个工作区域是（ ）。
A. 放大区 B. 饱和区 C. 截止区 D. 开关区
3. 影响放大电路静态工作点稳定的因素有（ ）。
A. 温度变化 B. 电源电压波动 C. 三极管参数变化 D. 负载变化
4. 功率放大电路的主要特点有（ ）。
A. 输出功率大 B. 效率高 C. 失真小 D. 工作在大信号状态
5. 在直流稳压电源中，整流电路的作用是（ ）。
A. 将交流电压变成直流电压 B. 滤除交流电压中的谐波成分 C. 稳定输出电压 D. 为后续电路提供直流电源

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 放大电路的电压放大倍数只与三极管的参数有关。（ ）
2. 共集电极放大电路具有电压跟随特性。（ ）
3. 只要三极管的发射结正偏、集电结反偏，三极管就工作在放大区。（ ）
4. 集成运算放大器的开环电压放大倍数很大，所以其输出电压一定很大（ ）。
5. 稳压管工作在反向击穿区，具有稳压作用。（ ）
6. 滤波电路中，电容越大，滤波效果越好。（ ）
7. 乙类功率放大电路存在交越失真。（ ）
8. 放大电路的输入电阻越大，对信号源的影响越小。（ ）
9. 直流稳压电源中的调整管工作在开关状态时，效率更高。（ ）
10. 三极管放大电路中，静态工作点设置过高会导致截止失真。（ ）

四、简答题（总共3题，每题10分）
1. 简述共发射极放大电路的工作原理及特点。
2. 说明单相桥式整流电路的工作过程及输出直流电压的计算方法。
3. 分析串联型稳压电路的组成及各部分的作用。

五．综合分析题（总共2题，每题15分）
1. 如图所示的放大电路，已知三极管的β=50，Ube=0.7V，Rb=300kΩ，Rc=3kΩ，Re=1kΩ，Vcc=12V。求：
- 静态工作点Icq、Uceq。
- 电压放大倍数Av。
- 输入电阻Ri和输出电阻Ro。
2. 设计一个输出电压为12V，输出电流为最大1A的串联型稳压电路，画出电路图，并说明各元件的作用。

答案：
一、1.D 2.B 3.A 4.C 5.A 6.B 7.C 8.A 9.B 10.A
二、1.ACD 2.ABC 3.ABC 4.ABD 5.AD
三、1.× 2.√ 3.× 4.× 5.√ 6.× 7.√ 8.√ 9.√ 10.×
四、1.共发射极放大电路工作原理：输入信号加在基极与发射极之间，引起基极电流变化，通过三极管电流放大作用，使集电极电流变化，进而在集电极电阻Rc上产生电压变化，实现电压放大。特点：电压放大倍数大，输入输出反相，有一定功率放大能力等。
2.单相桥式整流电路工作过程：利用四个二极管的单向导电性，在交流电压正半周和负半周分别有两只二极管导通，将交流电变成脉动直流电。输出直流电压平均值Uo=0.9U2。
3.串联型稳压电路由取样电路、基准电压电路、比较放大电路和调整管组成。取样电路取输出电压一部分与基准电压比较，比较放大电路放大差值信号，控制调整管改变管压降，从而稳定输出电压。
五、1.
- 首先求静态工作点：
Ibq=(Vcc - Ube)/(Rb+(1+β)Re)=(12 - 0.7)/(300+(1+50)×1)≈0.038mA
Icq = βIbq = 50×0.038 = 1.9mA
Uceq = Vcc - Icq(Rc+Re)=12 - 1.9×(3+1)=4.4V
- 电压放大倍数：
Av = -βRc/(rbe+(1+β)Re)，rbe=200+(1+β)26/Ieq=200+(1+50)×26/1.9≈903Ω
Av = -50×3/(0.903+(1+50)×1)≈ -2.95
- 输入电阻：
Ri = Rb+(1+β)Re = 300+(1+50)×1 = 351kΩ
输出电阻：Ro = Rc = 3kΩ
2.电路图：输入交流电压经变压器降压后接整流桥，整流后接滤波电容C，再通过由调整管T（如三极管）、取样电阻R1、R2，基准稳压管Dz，比较放大管A组成的串联型稳压电路。变压器降压提供合适电压范围；整流桥将交流变直流；滤波电容滤除交流成分；取样电阻取输出电压一部分；基准稳压管提供稳定基准电压；比较放大管放大差值信号控制调整管稳定输出电压。
