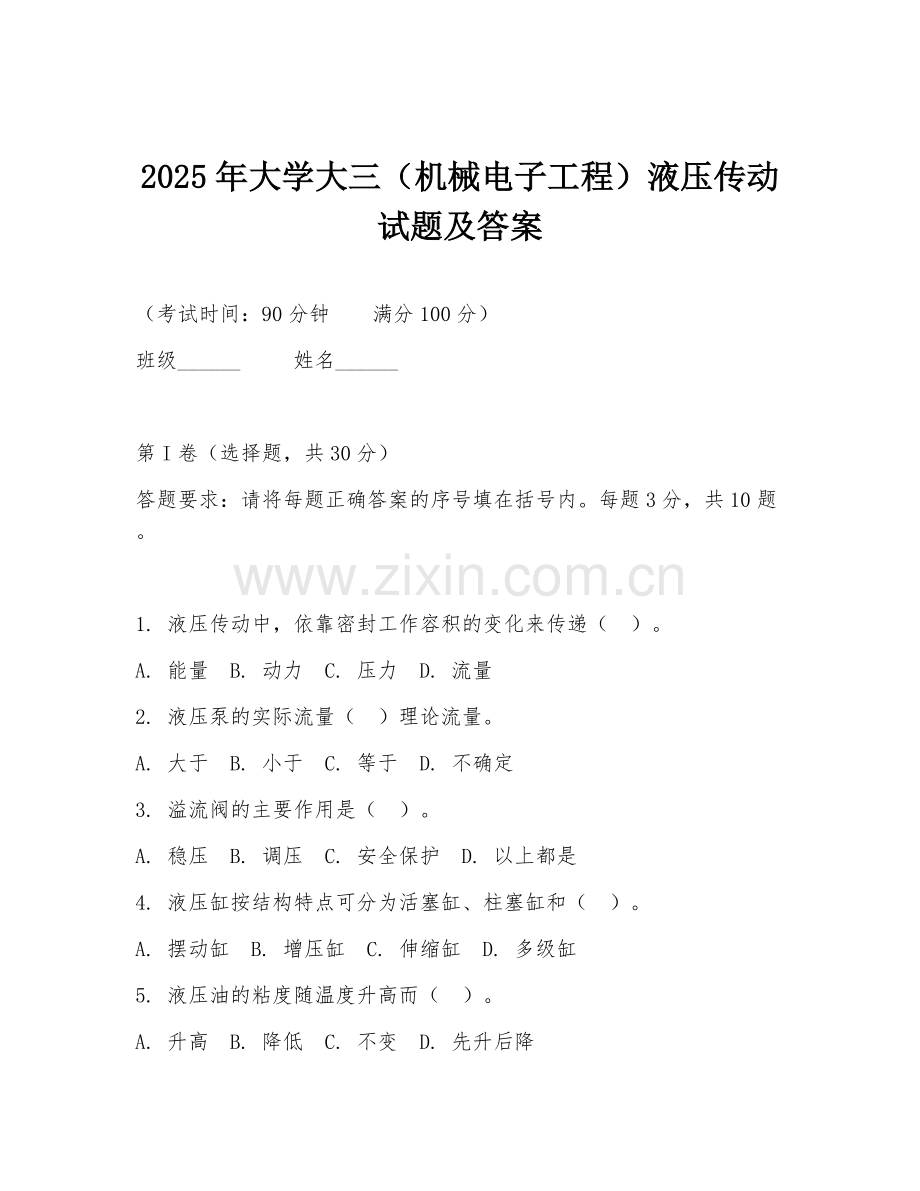

2025年大学大三（机械电子工程）液压传动试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：请将每题正确答案的序号填在括号内。每题3分，共10题。

1. 液压传动中，依靠密封工作容积的变化来传递（ ）。
A. 能量 B. 动力 C. 压力 D. 流量
2. 液压泵的实际流量（ ）理论流量。
A. 大于 B. 小于 C. 等于 D. 不确定
3. 溢流阀的主要作用是（ ）。
A. 稳压 B. 调压 C. 安全保护 D. 以上都是
4. 液压缸按结构特点可分为活塞缸、柱塞缸和（ ）。
A. 摆动缸 B. 增压缸 C. 伸缩缸 D. 多级缸
5. 液压油的粘度随温度升高而（ ）。
A. 升高 B. 降低 C. 不变 D. 先升后降
6. 节流阀的作用是（ ）。
A. 调节流量 B. 调节压力 C. 调节速度 D. 调节方向
7. 容积调速回路中，其主油路中的溢流阀起（ ）作用。
A. 稳压 B. 安全保护 C. 溢流 D. 背压
8. 液压传动系统中，过滤器的作用是（ ）。
A. 过滤杂质 B. 冷却 C. 蓄能 D. 增压
9. 叶片泵属于（ ）。
A. 齿轮泵 B. 容积泵 C. 柱塞泵 D. 离心泵
10. 双作用叶片泵的叶片数一般比单作用叶片泵的叶片数（ ）。
A. 多 B. 少 C. 相同 D. 不确定

第II卷（非选择题，共70分）

二、填空题（每题2分，共10分）
1. 液压传动系统由动力元件、执行元件、控制元件、辅助元件和（ ）组成。
2. 液压泵的工作压力取决于（ ）。
3. 液压缸的运动速度取决于（ ）。
4. 调速阀是由（ ）和节流阀串联而成的组合阀。
5. 液压油的牌号是用（ ）来表示的。

三、判断题（每题2分，共10分）
1. 液压传动能实现无级调速。（ ）
2. 液压泵的吸油口一般比压油口大。（ ）
3. 溢流阀常闭，减压阀常开。（ ）
4. 液压缸的活塞杆只能做直线运动。（ ）
5. 液压油的粘度越大越好。（ ）

四、简答题（每题10分，共30分）
材料：某液压系统采用叶片泵作为动力源，工作过程中出现压力不稳定的现象。
1. 分析叶片泵可能导致压力不稳定的原因有哪些？
2. 如何解决叶片泵压力不稳定的问题？
3. 简述叶片泵的工作原理。

五、综合应用题（每题20分，共20分）
材料：设计一个简单的液压夹紧系统，要求能够实现工件的快速夹紧和松开，夹紧力为5000N。已知液压泵的额定压力为6MPa，液压缸的有效面积为100cm²。
1. 计算液压缸所需的工作压力。
2. 选择合适的液压泵和液压缸。
3. 画出该液压夹紧系统的原理图，并标注主要元件。

答案：
一、1. A 2. B 3. D 4. A 5. B 6. A 7. B 8. A 9. B 10. A
二、1. 工作介质 2. 负载 3. 流量 4. 定差减压阀 5. 运动粘度
三、1. √ 2. √ 3. √ 4. × 5. ×
四、1. 叶片泵压力不稳定原因可能有：叶片磨损、定子曲线磨损、配油盘磨损、油液污染、泵的转速不稳定等。2. 解决方法：更换磨损部件、清洗或更换油液、稳定泵的转速等。3. 叶片泵工作原理：依靠转子旋转时叶片在离心力作用下向外伸展，使密封工作容积增大吸油，向内收缩使密封工作容积减小压油。
五、1. 根据F = pA，可得p = F/A = 5000N / (100×(10⁻⁴)m²) = 5MPa。2. 选择额定压力大于5MPa的液压泵，液压缸工作压力5MPa，可选择有效面积100cm²的液压缸。3. 原理图略，主要元件有液压泵、液压缸、溢流阀（起安全保护和稳压作用）、换向阀（控制液压缸动作）等。
