高职第一学年（电子信息工程技术）电子电路设计2026年阶段测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 以下哪种电路元件常用于滤波（ ）
A. 电阻 B. 电容 C. 电感 D. 二极管
2. 三极管工作在放大区时，其发射结和集电结的状态是（ ）
A. 发射结正偏，集电结正偏 B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏 D. 发射结反偏，集电结反偏
3. 集成运算放大器的输入级通常采用（ ）
A. 共发射极放大电路 B. 共集电极放大电路
C. 差分放大电路 D. 功率放大电路
4. 下列哪种滤波器具有最陡峭的截止特性（ ）
A. 低通滤波器 B. 高通滤波器 C. 带通滤波器 D. 带阻滤波器
5. 串联型稳压电路中的调整管工作在（ ）
A. 放大区 B. 饱和区 C. 截止区 D. 开关状态

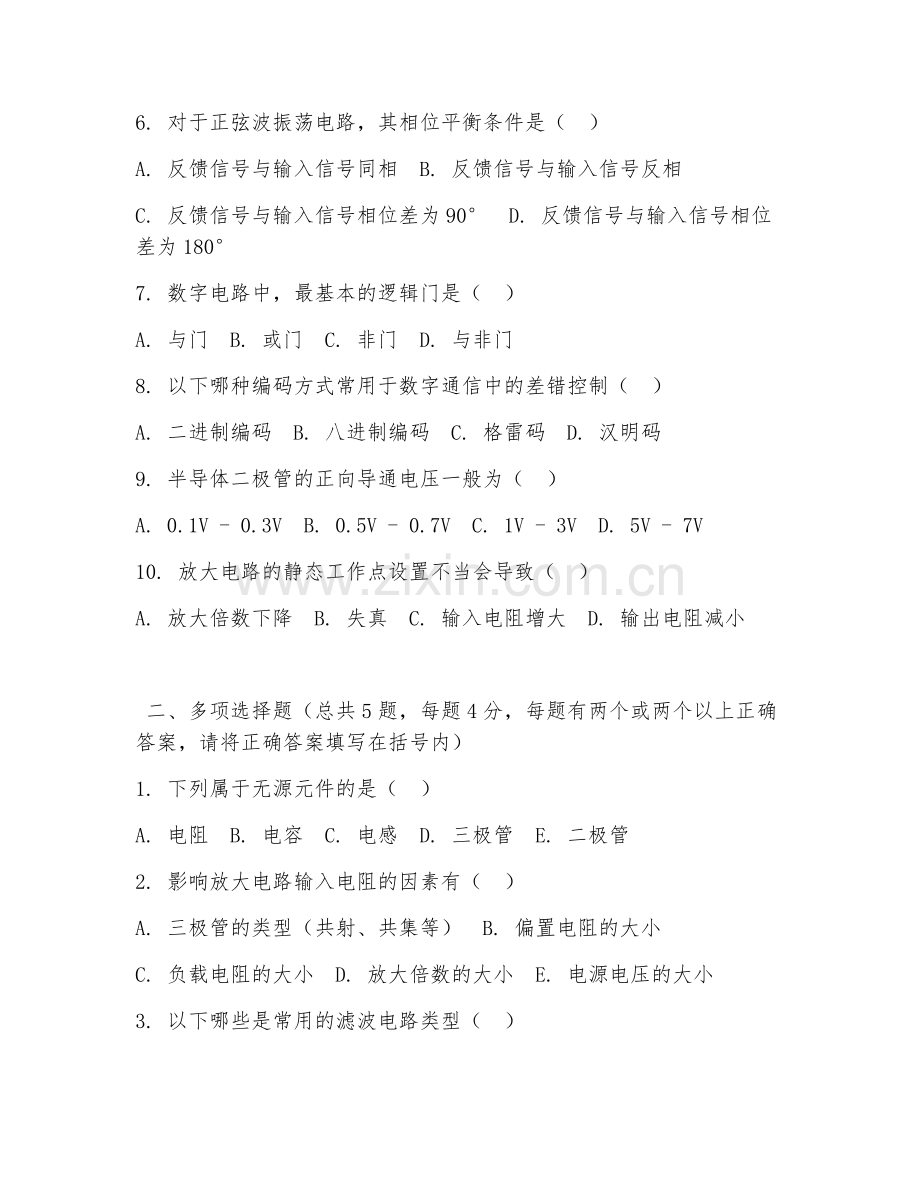

6. 对于正弦波振荡电路，其相位平衡条件是（ ）
A. 反馈信号与输入信号同相 B. 反馈信号与输入信号反相
C. 反馈信号与输入信号相位差为90° D. 反馈信号与输入信号相位差为180°
7. 数字电路中，最基本的逻辑门是（ ）
A. 与门 B. 或门 C. 非门 D. 与非门
8. 以下哪种编码方式常用于数字通信中的差错控制（ ）
A. 二进制编码 B. 八进制编码 C. 格雷码 D. 汉明码
9. 半导体二极管的正向导通电压一般为（ ）
A. 0.1V - 0.3V B. 0.5V - 0.7V C. 1V - 3V D. 5V - 7V
10. 放大电路的静态工作点设置不当会导致（ ）
A. 放大倍数下降 B. 失真 C. 输入电阻增大 D. 输出电阻减小

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. 下列属于无源元件的是（ ）
A. 电阻 B. 电容 C. 电感 D. 三极管 E. 二极管
2. 影响放大电路输入电阻的因素有（ ）
A. 三极管的类型（共射、共集等） B. 偏置电阻的大小
C. 负载电阻的大小 D. 放大倍数的大小 E. 电源电压的大小
3. 以下哪些是常用的滤波电路类型（ ）
A. RC滤波电路 B. LC滤波电路 C. 有源滤波电路 D. 数字滤波电路 E. 开关电容滤波电路
4. 数字电路中常用的集成芯片有（ ）
A. 555定时器 B. TTL与非门芯片 C. CMOS逻辑门芯片 D. 集成运放芯片 E. 功率放大芯片
5. 正弦波振荡电路产生自激振荡的条件包括（ ）
A. 幅度平衡条件 B. 相位平衡条件 C. β值足够大 D. 电源电压稳定 E. 电路元件质量好

三、判断题（总共10题，每题2分，请判断对错，在括号内打“√”或“×”）
1. 电阻在电路中主要起限流和分压作用。（ ）
2. 电容的容抗与频率成正比。（ ）
3. 三极管的电流放大倍数β是固定不变的值。（ ）
4. 集成运算放大器的开环放大倍数越大越好。（ ）
5. 带通滤波器能让某一频段的信号通过，而抑制其他频段的信号。（ ）
6. 稳压二极管工作在反向击穿状态时，能起到稳压作用。（ ）
7. 数字电路中，高电平用“1”表示，低电平用“0”表示，这是正逻辑体制。（ ）
8. 与非门的逻辑功能是输入全为“1”时输出为“0”，否则输出为“1”。（ ）
9. 单稳态触发器有一个稳定状态和一个暂稳态。（ ）
10. 正弦波振荡电路中，只要满足相位平衡条件就能产生振荡。（ ）

四、简答题（总共3题，每题10分）
1. 简述三极管放大电路的三种基本组态及其特点。
2. 说明有源滤波器和无源滤波器的区别，并举例说明它们在实际电路中的应用。
3. 简述数字电路中组合逻辑电路和时序逻辑电路的区别，并各举一个简单例子。

五、分析设计题（总共2题，每题15分）
1. 分析如图所示的放大电路，说明其工作原理，计算静态工作点，并分析电路的电压放大倍数。（画出电路原理图，在原理图上标注出各元件参数）
2. 设计一个简单的音频放大电路，要求输入为音频信号，输出功率不小于1W，频率范围为20Hz - 20kHz，画出电路原理图，并说明各元件的作用。

答案：
一、选择题
1. B
2. B
3. C
4. D
5. A
6. A
7. C
8. D
9. B
10. B

二、多项选择题
1. ABC
2. AB
3. ABCE
4. ABC
5. AB

三、判断题
1. √
2. ×
3. ×
4. ×
5. √
6. ×
7. √
8. √
9. √
10. ×

四、简答题
1. 共发射极放大电路：电压放大倍数高，输入电阻适中，输出电阻较大；共集电极放大电路：电压放大倍数约为1，输入电阻大，输出电阻小；共基极放大电路：电压放大倍数高，输入电阻小，输出电阻较大。
2. 有源滤波器由运放等有源元件构成，可提供增益且性能灵活，常用于音频处理等；无源滤波器由RC、LC元件构成，结构简单成本低，如电源滤波。
3. 组合逻辑电路输出仅取决于当前输入，如加法器；时序逻辑电路输出不仅取决于当前输入，还与电路原来状态有关，如计数器。

五、分析设计题
1. 工作原理：三极管Q1组成共发射极放大电路，输入信号经耦合电容输入，经放大后由集电极电阻输出。静态工作点计算：根据基尔霍夫定律结合元件参数求解。电压放大倍数：根据公式Av=-βRc/（rbe+（1+β）Re）计算。
2. 使用功放芯片如LM386，输入耦合电容输入音频信号，经前置放大后送功放芯片，输出耦合电容连接扬声器。电源滤波电容保证稳定供电，反馈电阻调整增益，扬声器输出音频。
