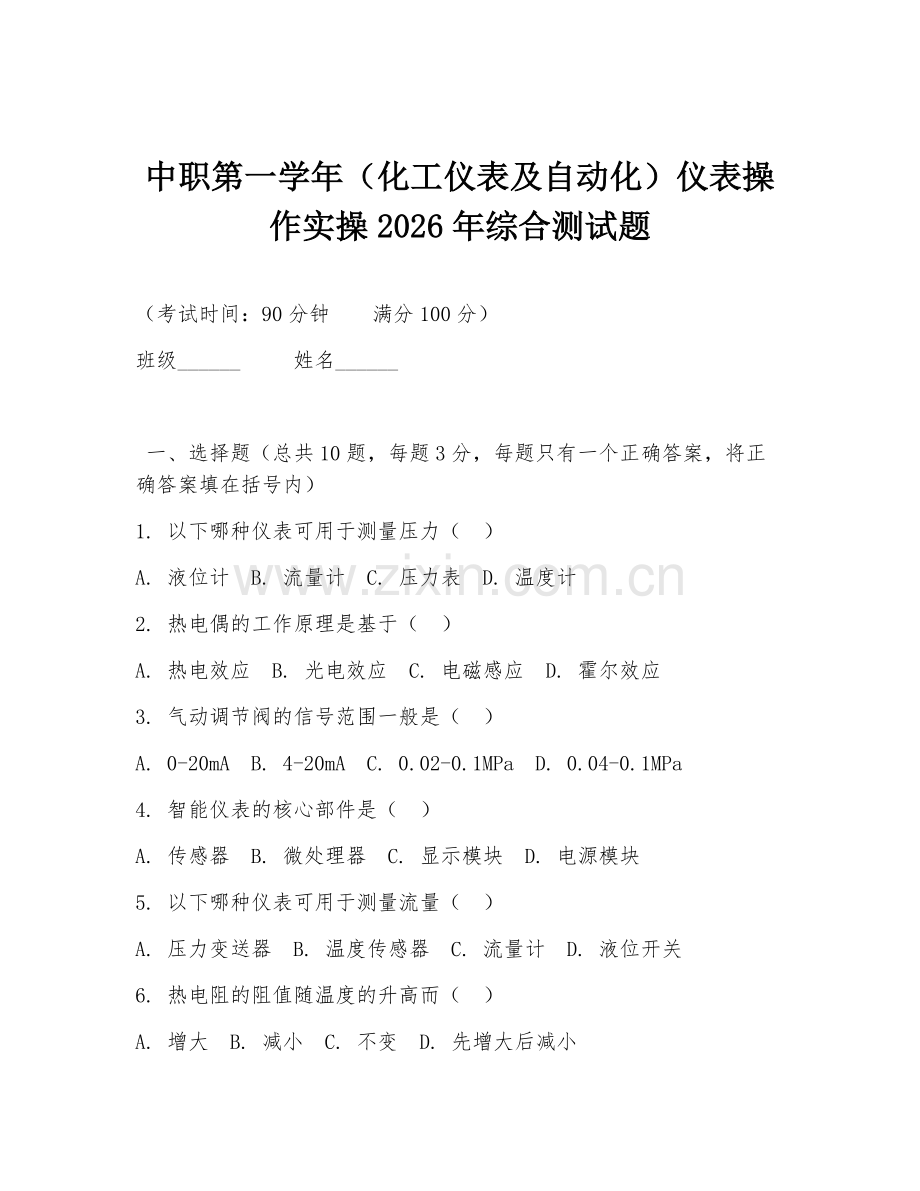

中职第一学年（化工仪表及自动化）仪表操作实操2026年综合测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，将正确答案填在括号内）
1. 以下哪种仪表可用于测量压力（ ）
A. 液位计 B. 流量计 C. 压力表 D. 温度计
2. 热电偶的工作原理是基于（ ）
A. 热电效应 B. 光电效应 C. 电磁感应 D. 霍尔效应
3. 气动调节阀的信号范围一般是（ ）
A. 0-20mA B. 4-20mA C. 0.02-0.1MPa D. 0.04-0.1MPa
4. 智能仪表的核心部件是（ ）
A. 传感器 B. 微处理器 C. 显示模块 D. 电源模块
5. 以下哪种仪表可用于测量流量（ ）
A. 压力变送器 B. 温度传感器 C. 流量计 D. 液位开关
6. 热电阻的阻值随温度的升高而（ ）
A. 增大 B. 减小 C. 不变 D. 先增大后减小

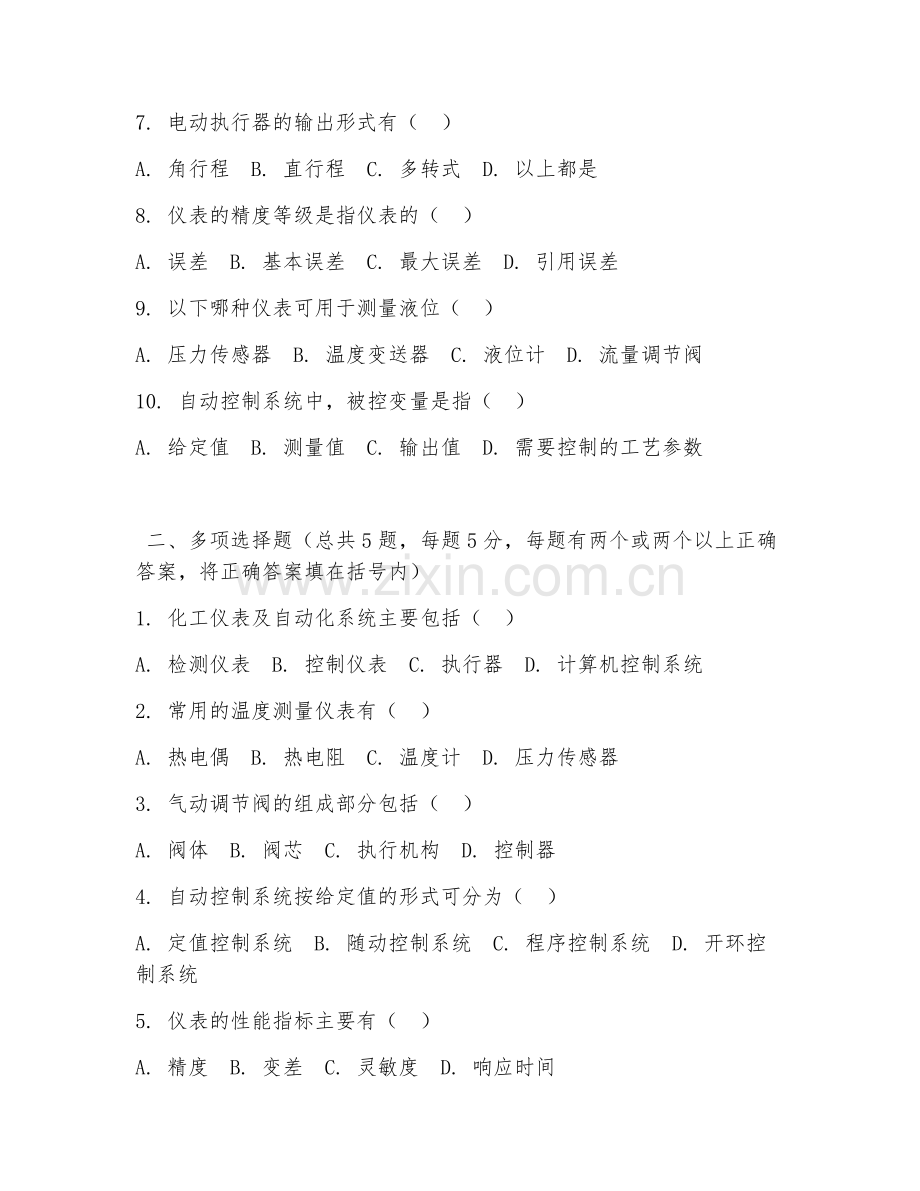

7. 电动执行器的输出形式有（ ）
A. 角行程 B. 直行程 C. 多转式 D. 以上都是
8. 仪表的精度等级是指仪表的（ ）
A. 误差 B. 基本误差 C. 最大误差 D. 引用误差
9. 以下哪种仪表可用于测量液位（ ）
A. 压力传感器 B. 温度变送器 C. 液位计 D. 流量调节阀
10. 自动控制系统中，被控变量是指（ ）
A. 给定值 B. 测量值 C. 输出值 D. 需要控制的工艺参数

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，将正确答案填在括号内）
1. 化工仪表及自动化系统主要包括（ ）
A. 检测仪表 B. 控制仪表 C. 执行器 D. 计算机控制系统
2. 常用的温度测量仪表有（ ）
A. 热电偶 B. 热电阻 C. 温度计 D. 压力传感器
3. 气动调节阀的组成部分包括（ ）
A. 阀体 B. 阀芯 C. 执行机构 D. 控制器
4. 自动控制系统按给定值的形式可分为（ ）
A. 定值控制系统 B. 随动控制系统 C. 程序控制系统 D. 开环控制系统
5. 仪表的性能指标主要有（ ）
A. 精度 B. 变差 C. 灵敏度 D. 响应时间

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 仪表的基本误差是指仪表在正常工作条件下所具有的误差。（ ）
2. 热电偶的热电势只与热电偶的材料和两端温度有关。（ ）
3. 热电阻的测量精度比热电偶高。（ ）
4. 气动调节阀只能用于调节气体流量。（ ）
5. 智能仪表可以自动进行数据处理和控制。（ ）
6. 自动控制系统中，控制器的作用是比较给定值与测量值，并根据偏差发出控制信号。（ ）
7. 仪表的量程越大，精度越高。（ ）
8. 液位计只能测量液体的高度，不能测量液体的体积。（ ）
9. 电动执行器的控制精度比气动执行器高。（ ）
10. 开环控制系统没有反馈环节。（ ）

四、简答题（总共3题，每题10分）
1. 简述热电偶的工作原理及特点。

2. 说明气动调节阀的工作原理及如何进行流量调节。

3. 简述自动控制系统的组成及各部分的作用。

五、实操题（总共2题，每题20分）
1. 请描述如何正确操作压力变送器进行压力测量，并记录测量数据。

2. 模拟一个简单的液位控制系统，说明如何通过调节调节阀来控制液位稳定。

答案：
一、1.C 2.A 3.D 4.B 5.C 6.B 7.D 8.D 9.C 10.D
二、1.ABCD 2.ABC 3.ABC 4.ABC 5.ABCD
三、1.√ 2.√ 3.√ 4.× 5.√ 6.√ 7.× 8.× 9.√ 10.√
四、1.热电偶工作原理基于热电效应，两种不同导体组成闭合回路，两端温度不同产生热电势。特点：结构简单、测量范围广、精度较高、响应速度快、可用于恶劣环境等。
2.气动调节阀工作原理：控制器输出信号控制气动执行机构，带动阀芯动作改变阀门开度。流量调节：通过改变阀门开度，改变流体流通面积，从而调节流体流量。
3.自动控制系统组成：检测变送环节（测量被控变量并转换为标准信号）、控制器（比较给定值与测量值，发出控制信号）、执行器（接收控制信号，改变操纵变量）、被控对象（被控制的工艺设备或过程）。作用分别是获取信息、处理信息、执行控制、实现控制目标。
五、1.操作压力变送器：检查仪表外观及连接，接通电源预热，将压力接口与被测压力源连接，观察仪表显示，读取并记录压力值。操作中注意轻拿轻放，避免损坏仪表，连接牢固防止泄漏，按说明书正确操作。
2.模拟液位控制系统：搭建系统，包括液位计、调节阀、水箱等。设定液位给定值，当液位变化时，液位计检测信号传至控制器，控制器根据偏差调节调节阀开度，使液位稳定在给定值。操作时注意安全，防止水溢出等。
