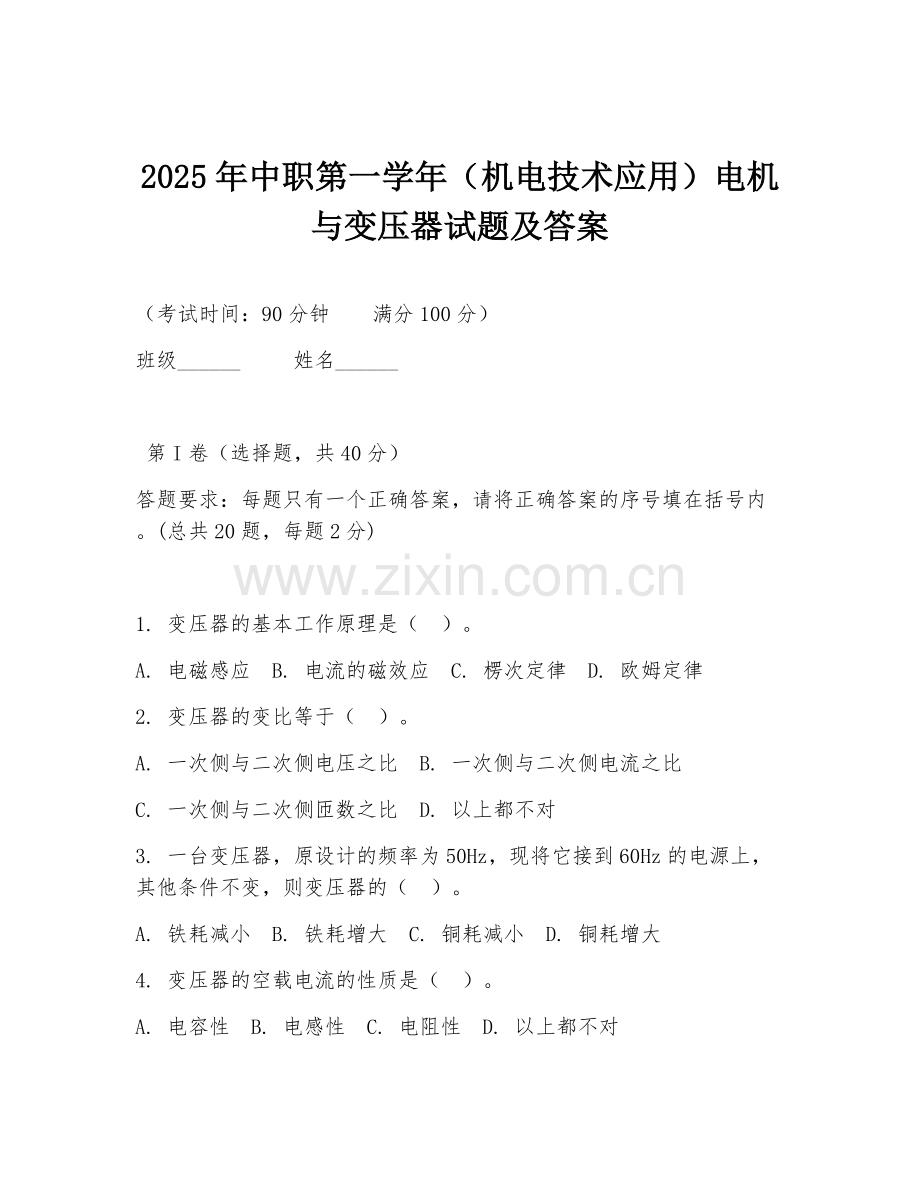

2025年中职第一学年（机电技术应用）电机与变压器试题及答案.doc

2025年中职第一学年（机电技术应用）电机与变压器试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分)

1. 变压器的基本工作原理是（ ）。
A. 电磁感应 B. 电流的磁效应 C. 楞次定律 D. 欧姆定律
2. 变压器的变比等于（ ）。
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比
C. 一次侧与二次侧匝数之比 D. 以上都不对
3. 一台变压器，原设计的频率为50Hz，现将它接到60Hz的电源上，其他条件不变，则变压器的（ ）。
A. 铁耗减小 B. 铁耗增大 C. 铜耗减小 D. 铜耗增大
4. 变压器的空载电流的性质是（ ）。
A. 电容性 B. 电感性 C. 电阻性 D. 以上都不对

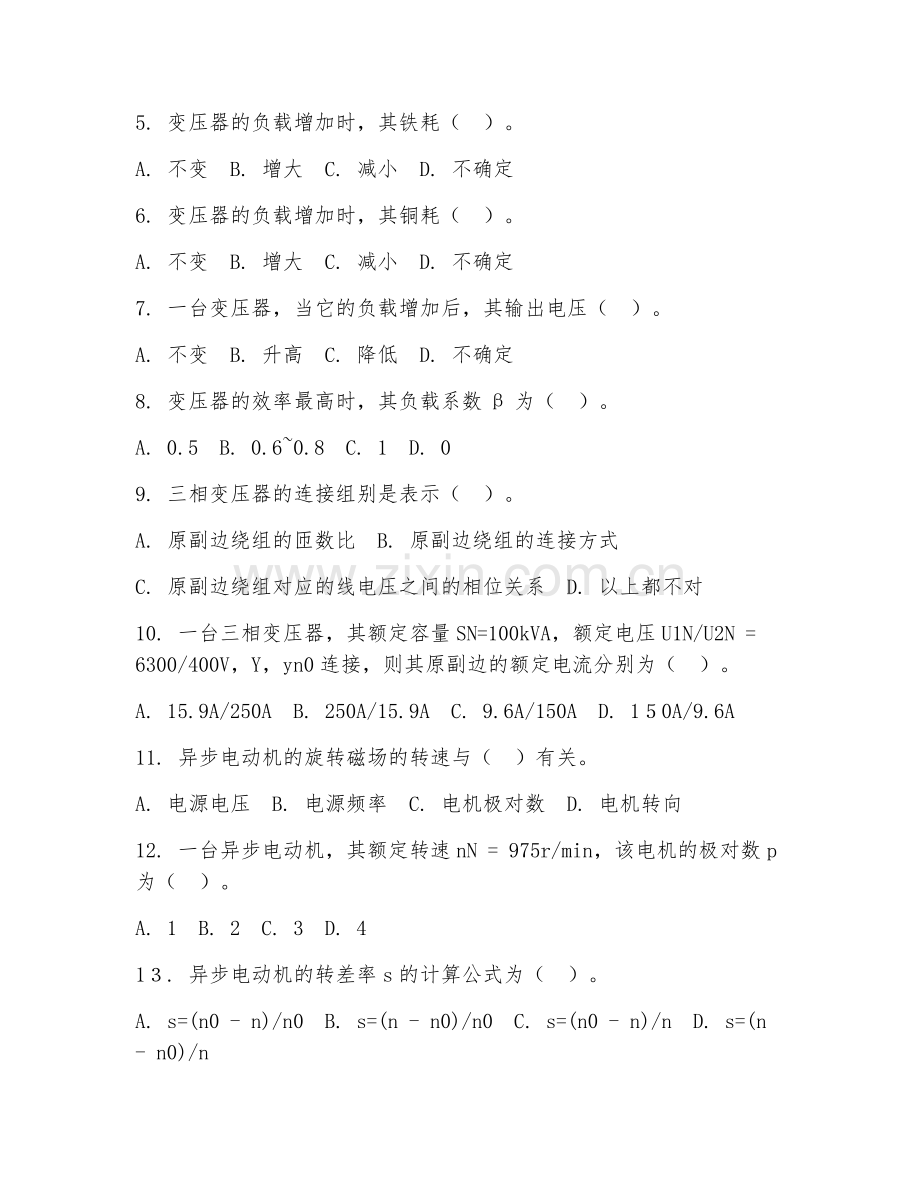

5. 变压器的负载增加时，其铁耗（ ）。
A. 不变 B. 增大 C. 减小 D. 不确定
6. 变压器的负载增加时，其铜耗（ ）。
A. 不变 B. 增大 C. 减小 D. 不确定
7. 一台变压器，当它的负载增加后，其输出电压（ ）。
A. 不变 B. 升高 C. 降低 D. 不确定
8. 变压器的效率最高时，其负载系数β为（ ）。
A. 0.5 B. 0.6~0.8 C. 1 D. 0
9. 三相变压器的连接组别是表示（ ）。
A. 原副边绕组的匝数比 B. 原副边绕组的连接方式
C. 原副边绕组对应的线电压之间的相位关系 D. 以上都不对
10. 一台三相变压器，其额定容量SN=100kVA，额定电压U1N/U2N = 6300/400V，Y，yn0连接，则其原副边的额定电流分别为（ ）。
A. 15.9A/250A B. 250A/15.9A C. 9.6A/150A D. 1５0A/9.6A
11. 异步电动机的旋转磁场的转速与（ ）有关。
A. 电源电压 B. 电源频率 C. 电机极对数 D. 电机转向
12. 一台异步电动机，其额定转速nN = 975r/min，该电机的极对数p为（ ）。
A. 1 B. 2 C. 3 D. 4
1３. 异步电动机的转差率s的计算公式为（ ）。
A. s=(n0 - n)/n0 B. s=(n - n0)/n0 C. s=(n0 - n)/n D. s=(n - n0)/n
14. 异步电动机的转子电流的频率f2与转差率s的关系是（ ）。
A. f2 = s f1 B. f2 = (1 - s)f1 C. f2 = f1 D. f2 = 0
15. 异步电动机的电磁转矩与（ ）成正比。
A. 定子电流 B. 转子电流 C. 定子电压 D. 转子电压
16. 异步电动机的最大转矩与（ ）有关。
A. 电源电压 B. 电源频率 C. 电机极对数 D. 以上都是
17. 异步电动机的启动电流一般为额定电流的（ ）。
A. 1~2倍 B. 3~4倍 C. 4~7倍 D. 7~10倍
18. 异步电动机的启动转矩一般为额定转矩的（ ）。
A. 0.5~2倍 B. 2~3倍 C. 3~4倍 D. 4~5倍
19. 三相异步电动机的调速方法中，（ ）调速范围广、平滑性好。
A. 变极调速 B. 变频调速 C. 改变转差率调速 D. 以上都不对
20. 直流电动机的电枢电动势Ea的计算公式为（ ）。
A. Ea = CeaΦn B. Ea = CeaΦ/Ia C. Ea = CeaΦ + n D. Ea = CeaΦ - n

第II卷（非选择题，共60分）
21. （10分）简述变压器的基本结构和工作原理。
22. （10分）一台三相变压器，额定容量SN = 500kVA，额定电压U1N/U2N = 10/0.4kV，Y，d11连接。求原副边的额定电流。
23. （10分）异步电动机的转差率s的物理意义是什么？当电动机运行在额定状态时，转差率一般是多少？
24. （15分）材料：有一台三相异步电动机，铭牌数据如下：PN = 10kW，UN = 380V，IN = 21.5A，nN = 1450r/min，cosφN = 0.88，ηN = 0.87。求：（1）该电机的极对数p；（2）额定转差率sN；（3）额定输入功率P1N；（4）额定效率ηN。
25. （15分）材料：一台直流电动机，额定功率PN = 10kW，额定电压UN = 220V，额定电流IN = 53.8A，额定转速nN = 1500r/min，电枢电阻Ra = 0.4Ω。求：（1）该电机的额定电枢电动势EaN；（2）当电机带额定负载运行时，若电源电压下降10%，此时电机的转速n和电枢电流Ia。

答案：1. A 2. C 3. A 4. B 5. A 6. B 7. C 8. B 9. C 10. A 11. BC 12. B 13. A 14. A 15. B 16. D 17. C 18. A 19. B 20. A 21. 变压器主要由铁芯和绕组组成。铁芯是磁路部分，绕组是电路部分。工作原理是基于电磁感应，原边绕组通入交流电流产生交变磁通，该磁通同时穿过原副边绕组，在副边绕组中感应出电动势。 22. 原边额定电流I1N = SN/(√3U1N)=500/(√3×10)=28.87A；副边额定电流I2N = SN/(√3U2N)=500/(√3×0.4)=721.7A。 23. 转差率s是反映异步电动机运行时转子转速n与旋转磁场转速n0差异程度的物理量。s=(n0 - n)/n0。额定状态时，转差率一般在0.015 - 0.06之间。 24. （1）p = 2；（2）sN=(1500 - 1450)/1500 = 0.０33；（3）P1N = PN/ηN = 10/0.87 = 11.49kW；（4）ηN = 0.87（已知）。 25. （1）EaN = UN - INRa = 220 - 53.8×０.4 = 198.48V；（2）电源电压下降10%后，U = 22０×(1 - 10%) = 198V，Ia=(UN - EaN)/Ra=(198 - 198.48)/0.4=-1.2A（实际方向与假设相反），n = nN(1 - Ia/IN)=1500×(1 - (-1.2)/53.8)=1533.4r/min 。
