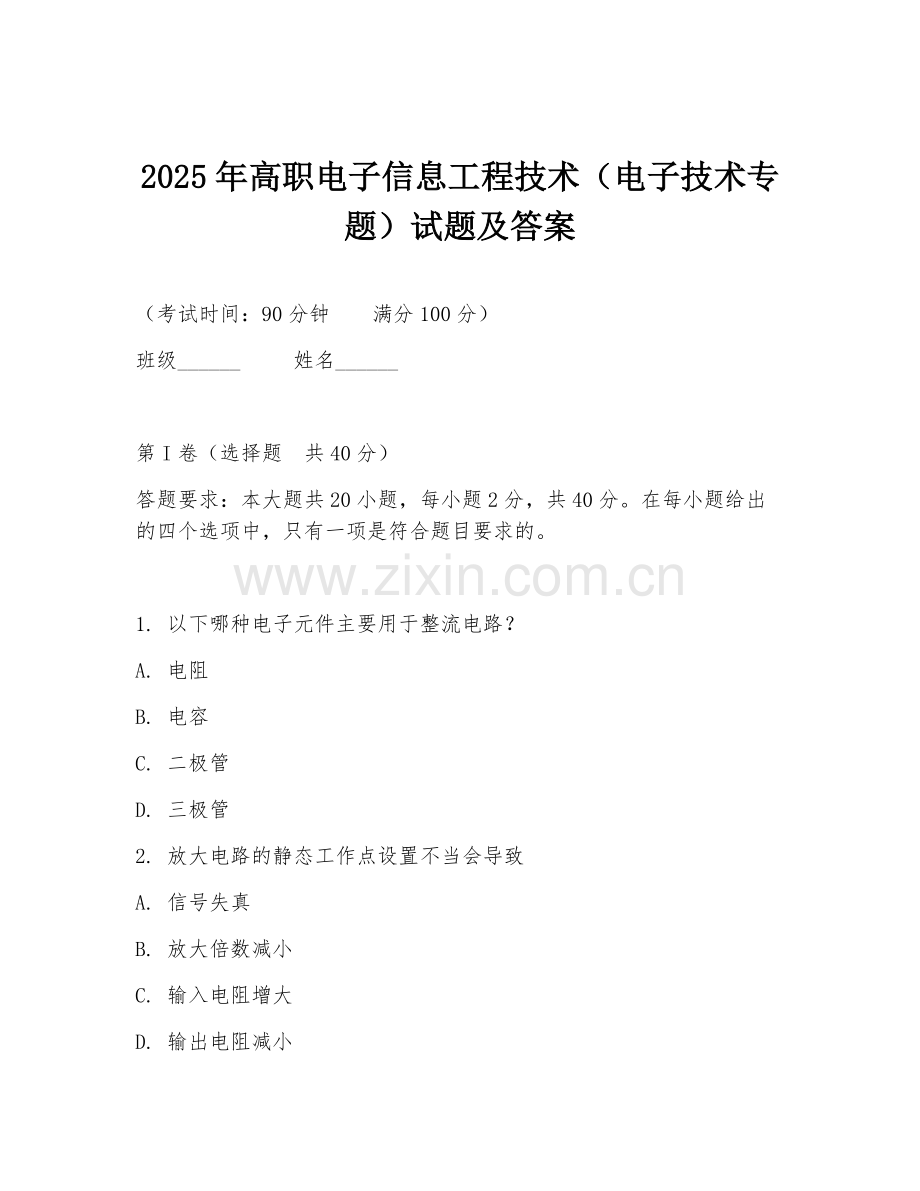

2025年高职电子信息工程技术（电子技术专题）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电子元件主要用于整流电路？
A. 电阻
B. 电容
C. 二极管
D. 三极管
2. 放大电路的静态工作点设置不当会导致
A. 信号失真
B. 放大倍数减小
C. 输入电阻增大
D. 输出电阻减小

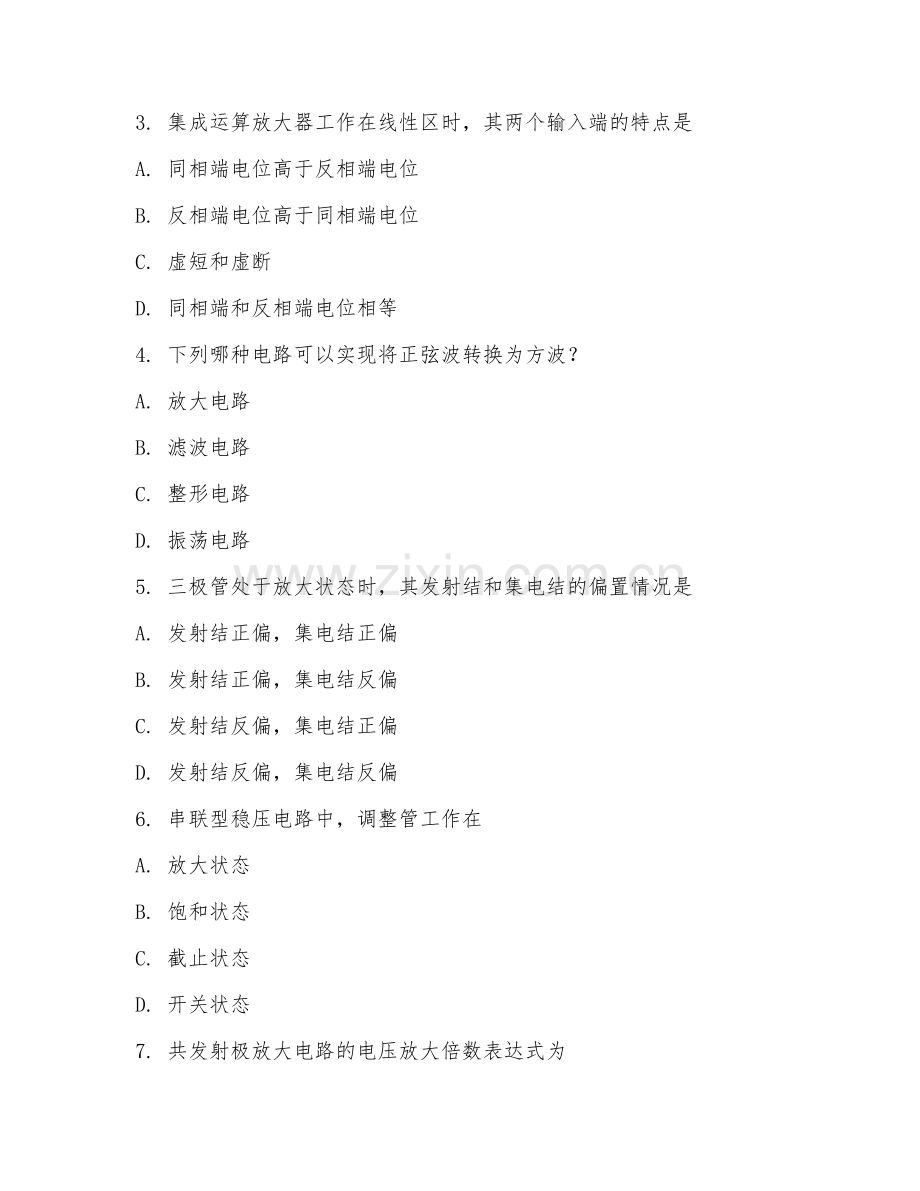

3. 集成运算放大器工作在线性区时，其两个输入端的特点是
A. 同相端电位高于反相端电位
B. 反相端电位高于同相端电位
C. 虚短和虚断
D. 同相端和反相端电位相等
4. 下列哪种电路可以实现将正弦波转换为方波？
A. 放大电路
B. 滤波电路
C. 整形电路
D. 振荡电路
5. 三极管处于放大状态时，其发射结和集电结的偏置情况是
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏
6. 串联型稳压电路中，调整管工作在
A. 放大状态
B. 饱和状态
C. 截止状态
D. 开关状态
7. 共发射极放大电路的电压放大倍数表达式为
A. Au = -β(Rc//RL)/rbe
B. Au = β(Rc//RL)/rbe
C. Au = -β(Rc+RL)/rbe
D. Au = β(Rc+RL)/rbe
8. 差动放大电路的主要作用是
A. 放大直流信号
B. 放大交流信号
C. 抑制零点漂移
D. 提高输入电阻
9. 集成运放的输入失调电压是指
A. 输入电压为零时的输出电压
B. 输出电压为零时的输入电压
C. 输入电压为零时的输入电流
D. 输出电压为零时的输出电流
10. 下列哪种滤波器可以通过低频信号，抑制高频信号？
A. 低通滤波器
B. 高通滤波器
C. 带通滤波器
D. 带阻滤波器
11. 单相桥式整流电路中，若输入电压有效值为U2，则输出电压平均值为
A. 0.45U2
B. 0.9U2
C. U2
D. 1.2U2
12. 三极管的电流放大倍数β的定义是
A. β = Ic/Ib
B. β = Ib/Ic
C. β = Ie/Ib
D. β = Ib/Ie
13. 放大电路的输出电阻越小，表明该电路
A. 带负载能力越强
B. 带负载能力越弱
C. 放大倍数越高
D. 放大倍数越低
14. 负反馈放大电路中，反馈系数F的定义是
A. F = Xf/Xo
B. F = Xo/Xf
C. F = Xf/Xi
D. F = Xi/Xf
15. 下列哪种电路可以产生正弦波振荡？
A. 放大电路
B. 滤波电路
C. 整形电路
D. 振荡电路
16. 集成运放的开环电压放大倍数通常
A. 很高
B. 很低
C. 和普通放大器一样
D. 为零
17. 共集电极放大电路的电压放大倍数
A. 大于1
B. 小于1
C. 等于1
D. 远大于1
18. 稳压管稳压电路适用于
A. 负载电流较大的场合
B. 负载电流较小的场合
C. 对稳压精度要求很高的场合
D. 所有场合
19. 多级放大电路的总电压放大倍数等于各级放大电路电压放大倍数的
A. 乘积
B. 和
C. 差
D. 平均值
20. 反馈信号与输入信号在输入端以电压形式相减的反馈是
A. 电压串联负反馈
B. 电压并联负反馈
C. 电流串联负反馈
D. 电流并联负反馈

第II卷（非选择题 共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分，请将正确答案填写在题中的横线上。

1. 电子技术包括______电子技术和______电子技术两大分支。
2. 晶体三极管有______、______、______三个电极。
3. 放大电路的静态工作点是指______时三极管的基极电流、集电极电流和集 - 射极电压。
4. 滤波电路是利用______对不同频率信号的______作用来实现滤波的。
5. 振荡电路产生自激振荡的条件是______和______。

（二）简答题（共15分）
答题要求：本大题共3小题，每小题5分，请简要回答问题。

1. 简述二极管的单向导电性原理。
2. 说明负反馈对放大电路性能的影响。
3. 简述串联型稳压电路的工作原理。

（三）分析计算题（共20分）
答题要求：本大题共2小题，每小题10分。要求写出详细的计算过程和答案。

1. 已知某共发射极放大电路中，三极管的β = 50，rbe = 1kΩ，Rc = 3kΩ，RL = 5kΩ，Ucc = 12V，求该电路的电压放大倍数Au。若输入信号ui = 20mV，求输出信号uo的大小。
2. 有一单相桥式整流电容滤波电路，已知变压器副边电压有效值U2 = 20V，负载电阻RL = 100Ω，试求：（1）输出电压平均值Uo；（2）选择滤波电容C的容量（取经验系数5）。

（四）综合分析题（共10分）
答题要求：阅读以下材料，回答问题。
材料：某电子设备中的放大电路出现了输出信号失真的现象。经检查，发现三极管的静态工作点设置不当。已知该放大电路采用共发射极电路，三极管型号为3DG6，β =
50，电源电压Ucc = 12V，Rc = 3kΩ，RL = 5kΩ，输入信号ui为正弦波。
问题：请分析可能导致输出信号失真的原因，并提出解决办法。

在150字到200字之间留出3行空白作答区域

（五）设计题（共5分）
答题要求：设计一个简单的音频放大电路，要求采用集成运放，具有一定放大倍数且输入输出阻抗合适。请简要说明设计思路和选用的主要元件。

在150字到200字之间留出3行空白作答区域

答案：
1. C
2. A
3. C
4. C
5. B
6. A
7. A
8. C
9. B
10. A
11. B
12. A
13. A
14. A
15. D
16. A
17. B
18. B
19. A
20. B

填空题答案：
1. 模拟 数字
2. 基极 集电极 发射极
3. 输入信号为零时
4. 电容或电感 阻抗
5. 幅度平衡条件 相位平衡条件

简答题答案：
1. 二极管由一个PN结组成，当外加正向电压时，PN结导通，电流可以顺利通过；当外加反向电压时，PN结截止，电流几乎不能通过，从而表现出单向导电性。
2. 负反馈可以稳定放大倍数、减小非线性失真与抑制干扰和噪声、改变输入电阻和输出电阻。
3. 串联型稳压电路由取样电路、基准电压电路、比较放大电路和调整管组成。取样电路取出输出电压的一部分与基准电压比较，比较放大电路将差值放大后控制调整管的压降，从而稳定输出电压。

分析计算题答案：
1. Au = -β(Rc//RL)/rbe = -50×(3×5)/(3 + 5)/l = -93.75。uo = Au×ui = -93.75×20 = -1875mV = -1.875V。
2. （1）Uo = 1.2U2 =
