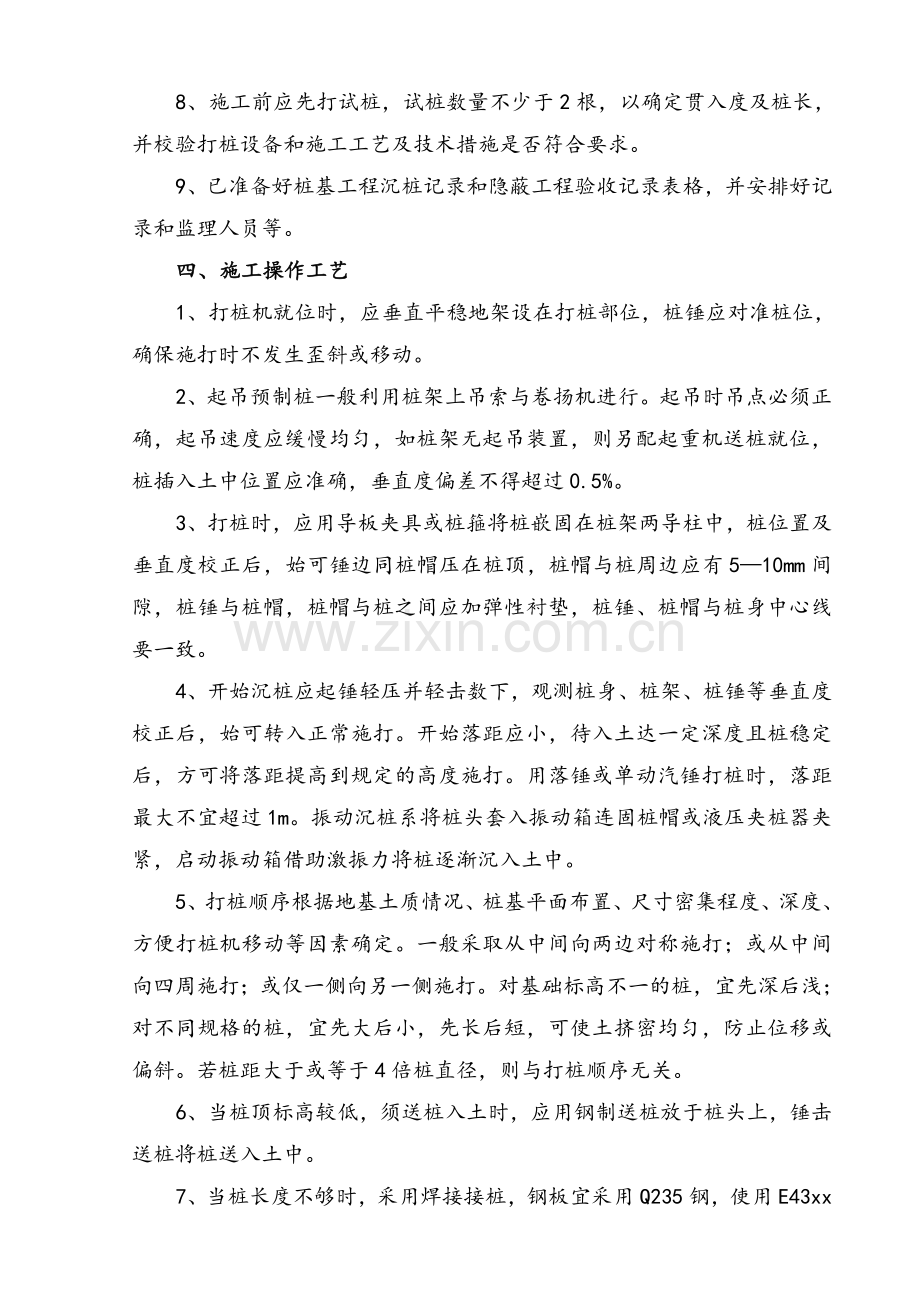

打桩施工工艺.doc

一、材料要求 1、钢筋混凝土预制桩规格、质量必须符合设计要求和施工规范的规定，并有出厂合格证明，强度要求达到100%，且无断裂等情况。2、焊条（接桩用）牌号、性能必须符合设计要求和有关标准的规定，一般宜用E43xx。3、钢板（焊接接桩用）材质、规格符合设计要求，宜用Q235钢。二、主要机械设备打（沉）桩机械可根据桩尺寸、土质情况和设备条件采用柴油打桩机、振动沉桩机、蒸汽打桩机或落锤打桩机。主要设备包括桩锤、桩架和动力装置三部分。送桩、吊运桩一般另配一台履带式起重机或轮胎式起重机。其他辅助机具有电焊机、氧割工具、索具、扳手、撬棍和钢丝刷等。三、作业条件1、应具有工程地质资料、桩基施工平面图、桩基施工组织设计或施工方案。2、已排除桩基范围内的高空、地面和地下障碍物。场地已平整压实，能保证打（沉）桩机械在场内正常运行。雨期施工，已做好排水措施。3、打桩场地附近建（构）筑物有防振要求时，已采取防振措施。4、桩基的轴线桩和水准基点桩已设置完毕，并经过复查办理了签证手续。每根桩的桩位已经测定，用小木桩或短钢筋打好定位桩，并用白灰做好标志。5、已选择和确定打桩设备进出路线和打桩顺序。6、检查桩的质量。将需用的桩按平面布置图堆放在打桩机附近，不合格的桩另行堆放。7、检查打桩机械设备及起重工具，铺设水、电管线，进行设备架立组装。在桩架上设置标尺或在桩侧面画上标尺，以便能观测桩身入土深度。8、施工前应先打试桩，试桩数量不少于2根，以确定贯入度及桩长，并校验打桩设备和施工工艺及技术措施是否符合要求。9、已准备好桩基工程沉桩记录和隐蔽工程验收记录表格，并安排好记录和监理人员等。四、施工操作工艺1、打桩机就位时，应垂直平稳地架设在打桩部位，桩锤应对准桩位，确保施打时不发生歪斜或移动。2、起吊预制桩一般利用桩架上吊索与卷扬机进行。起吊时吊点必须正确，起吊速度应缓慢均匀，如桩架无起吊装置，则另配起重机送桩就位，桩插入土中位置应准确，垂直度偏差不得超过0.5%。3、打桩时，应用导板夹具或桩箍将桩嵌固在桩架两导柱中，桩位置及垂直度校正后，始可锤边同桩帽压在桩顶，桩帽与桩周边应有510mm间隙，桩锤与桩帽，桩帽与桩之间应加弹性衬垫，桩锤、桩帽与桩身中心线要一致。4、开始沉桩应起锤轻压并轻击数下，观测桩身、桩架、桩锤等垂直度校正后，始可转入正常施打。开始落距应小，待入土达一定深度且桩稳定后，方可将落距提高到规定的高度施打。用落锤或单动汽锤打桩时，落距最大不宜超过1m。振动沉桩系将桩头套入振动箱连固桩帽或液压夹桩器夹紧，启动振动箱借助激振力将桩逐渐沉入土中。5、打桩顺序根据地基土质情况、桩基平面布置、尺寸密集程度、深度、方便打桩机移动等因素确定。一般采取从中间向两边对称施打；或从中间向四周施打；或仅一侧向另一侧施打。对基础标高不一的桩，宜先深后浅；对不同规格的桩，宜先大后小，先长后短，可使土挤密均匀，防止位移或偏斜。若桩距大于或等于4倍桩直径，则与打桩顺序无关。6、当桩顶标高较低，须送桩入土时，应用钢制送桩放于桩头上，锤击送桩将桩送入土中。7、当桩长度不够时，采用焊接接桩，钢板宜采用Q235钢，使用E43xx焊条。预埋铁件的表面必须清理干净，并应将桩上下节之间的间隙用铁皮垫实焊牢，焊接时，先将四角点焊固定，然后对称焊接，焊缝应连续饱满，并应采取减少焊缝变形的措施。接桩时，一般在距地面1m左右时进行。上下节桩的中心线偏差不得大于10mm，节点弯曲矢高不得大于0.1%桩长。接桩处应补刷防腐漆。8、打桩时发生下沉量突然增大，应对照资料进行检查，若桩尖进行软土层，应继续施打；若桩身被打断，可在桩旁补桩。桩打到一定深度打不下去，或桩锤或桩突然回弹，可能是桩遇孤石或硬土层，应减少桩锤落距，慢慢往下打，待桩尖穿过障碍物之后，再加大落距。施打过程中如桩头已严重破坏，不得再打，待采取措施后，方可继续施打。9、当打桩的贯入度已达到要求，而桩的入土深度接近设计要求时，即可进行控制。一般要求最后二次十锤的平均贯入度不大于设计规定的数值，或以桩尖入土深度来控制其符合设计要求；振动法沉桩是以最后三次振动（加压），每次10min5min，测出每分钟的平均贯入度，以不大于设计规定的数值为合格。最后填好打桩施工记录，即可移机到新桩位。五、质量标准（一）保证项目1、桩的质量必须符合设计要求和施工规范的规定，并有出厂合格证。2、打桩的标高及贯入度、桩的接头节点处理，必须符合设计要求。（二）允许偏差项目打桩完毕后平面位置的允许偏差及检验方法见表3-24。打入（压入）桩位置的允许偏差和检验方法 表3-24项次项 目允许偏差（mm）检验方法1234单排或双排桩条形桩基（1）垂直于条形桩基纵轴方向（2）平行于条形桩基纵轴方向桩数为1-3根桩基中的桩桩数为416根桩基中的桩桩数大于16根桩基中的桩（1）最外边的桩（2）中间桩1001501001/3桩径或1/3边长1/3桩径或1/3边长1/2桩径或1/2边长用经纬仪或拉线和尺量检查5按标高控制的桩，桩顶标高-50+100用水准仪检查注：1、由于降水、基坑开挖和送桩深度超过2m等原因产生的位移偏差不在此表内。2、本表亦适应于钢桩。六、成品保护1、桩应达到设计强度的70%方可起吊，达到100%才能运输，以防出现裂缝或断裂。2、桩起吊和搬运时吊点应符合设计要求，并应平稳，不得损伤。3、桩的堆放场地应平整、坚实，不得产生不均匀沉降；垫木应放在靠近吊点处，并应保持在同一平面内；同规格的桩应堆放在一起，桩尖应向一端；桩重叠堆放时，上下层垫木应对齐，堆放层数一般不宜超过4层。4、妥善保护桩基的轴线桩和水平基点桩，不得受到碰撞和振动而造成位移。5、在软土地基中打桩完毕，基坑开挖应制定合理的开挖顺序和采取一定的技术措施，防止桩倾斜或位移。6、在凿除高出设计标高的桩顶混凝土时，应自上而下进行，不横向凿打，以免桩受水平冲击力而受到破坏或松动。七、安全措施1、打桩前，应对邻近施工范围内的原有建筑物、地下管线等进行检查，对有影响的工程，应采取有效的加固防护措施或隔振措施，施工时加强观没，以确保施工安全。2、打桩机行走道路必须平整、坚实、必要时宜铺设道渣，经压路机碾压密实。场地四周应挖排水沟以利排水，保证移动桩机时的安全。3、打（沉）桩前应先全面检查机械各个部件及润滑情况，钢丝绳是否完好，发现有问题时应及时解决；检查后要进行试运转，严禁带病作业。打（沉）桩机械设备应由专人操作，并经常检查机架部分有无脱焊和螺栓松动，注意机械的运转情况，加强机械的维护保养，以保证机械正常使用。4、打（沉）桩机架安设应铺垫平稳、牢固。吊桩就位时，起吊要慢，并拉住溜绳，防止桩头冲击桩架，撞坏桩身。吊立后要加强检查，发现不安全情况，及时处理。5、在打（沉）桩过程中遇有地坪隆起或下陷时，应随时对机架及路轨调平或垫平。6、现场操作人员要戴安全帽，高空作业佩安全带，高空检修桩机，不得向下乱丢物件。7、机械司机在打（沉）桩操作时，要精力集中，服从指挥信号，并应经常注意机械运转情况，发现异常情况，立即检查处理，以防止机械倾斜、倾倒，或桩锤不工作时，突然下落等事故的发生。8、打桩时桩头垫料严禁用手拨正，不得在桩锤未打到桩顶就起锤或过早刹车，以免损坏桩机设备。9、夜间施工，必须有足够的照明设施；雷雨天、大风、大雾天，应停止打（沉）桩作业。八、施工注意事项1、打桩时预制桩强度必须达到设计强度的100%；蒸汽养护的预制桩应再经自然养护一个月后方准施打。2、打桩时如发现设计要求的土层与地质资料或实际土层不符时，应停止施工，与有关单位研究处理。3、在邻近有建筑物或岸边、斜坡上打桩时，应会同有关单位采取有效有防护措施，施工应加强观测。4、送桩拔出后留下的桩孔，应及时回填和加盖。
