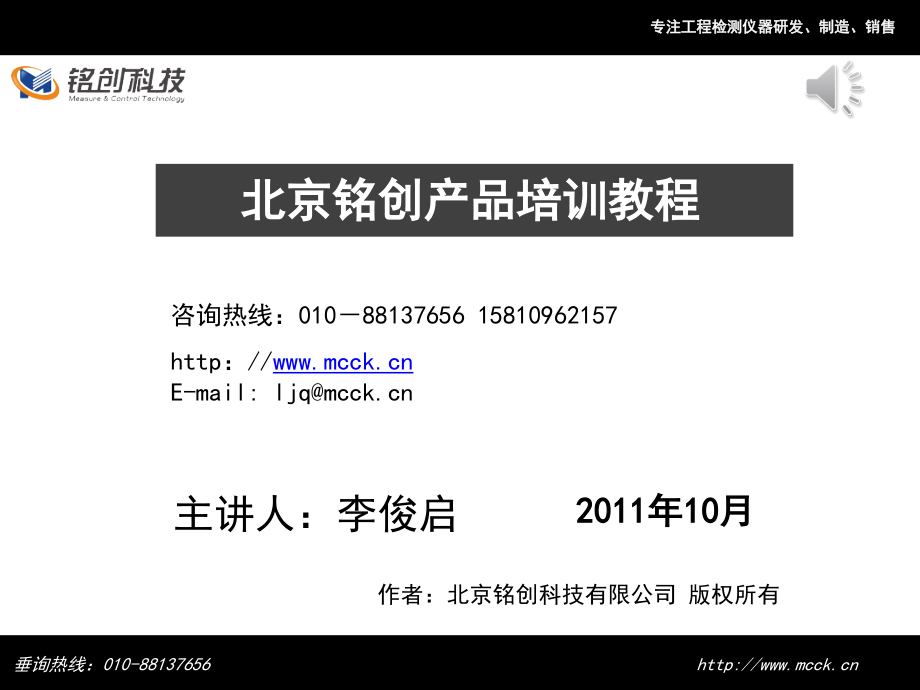

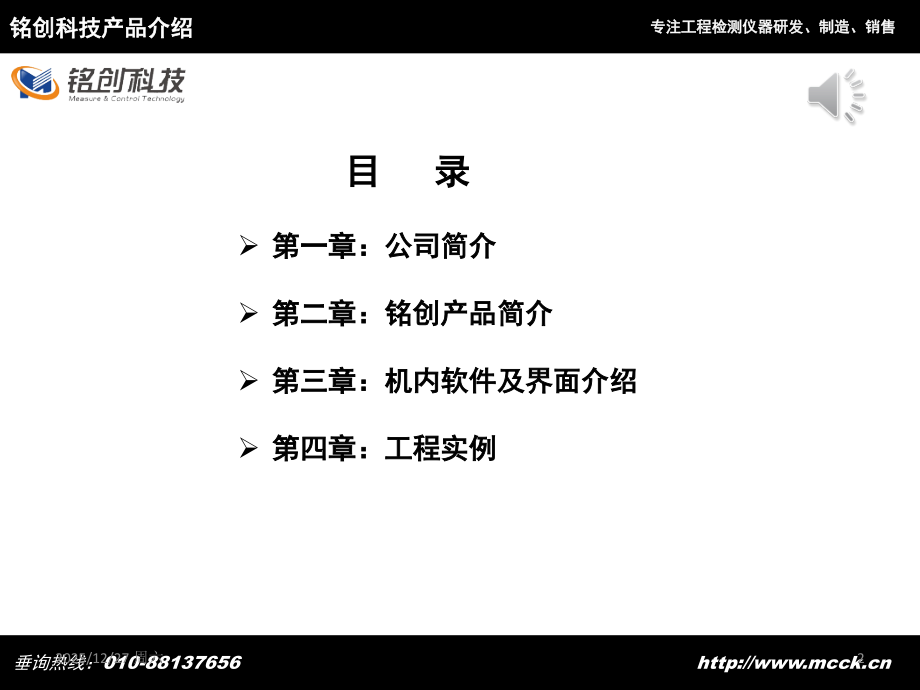

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,2011,年,10,月,咨询热线：,010,88137656,15810962157,http,：,/,E-mail:ljq,主讲人：李俊启,作者：北京铭创科技有限公司 版权所有,北京铭创产品培训教程,铭创科技产品介绍,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,目 录,第一章：公司简介,第二章：铭创产品简介,第三章：机内软件及界面介绍,第四章：工程实例,2025/12/27 周六,2,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第一章 公 司 简 介,北京铭创科技有限公司自主研发的产品非金属超声系列检测仪器，包括多通,道、双通道桩基检测系列和单通道结构检测系列。核心产品多通道超声基桩检测仪,是国内首创收发复用换能器自带前置放大器，从根本上解决了多通道超声测桩仪首,波信号弱、难判读的行业难题。该产品已在西柏坡高速，大广高速河北段，南水北,调等工程中得到广泛应用。,北京铭创成长的过程，就是服务客户并和客户一起不断成功的过程！北京铭创,愿与广大客户携手共进、共同发展、共创美好未来！,2025/12/27 周六,3,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,MC-6360,多通道超声测桩仪,MC-6360/MC-6330,2025/12/27 周六,4,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,MC-6330,2025/12/27 周六,5,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,应用,领域,专为声波透射法检测基桩完整性而制定，多通道自循环功能一次提升即可完成混凝土灌注桩,6,或,3,个剖面的测试，相对于单剖面或一发双收测试的仪器，大大提高了检测效率。,依据标准,建筑基桩检测技术规程,JGJ 106-2003,公路工程基桩,动动测,技术规程,JTG/TF81-01-2004,铁路工程基桩检测技术规程,TB 10218-2008,超声,法检测混凝土缺陷技术规程,CECS 21:2000,第二章 铭创产品简介,2025/12/27 周六,6,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,性能特点,一次提升可以同时完成,6,个（,3,个）剖面的测试，提升速度大于,60,米分钟；,全新,ARM Cortex A8,高性能处理器，作为微软嵌入式合作伙伴计划（,Microsoft Embedded Partner Program,）成员，对微软嵌入式系统,Windows CE,进行深度定制，仪器系统运行更加稳定，开机,10,秒内进入；,采用收发兼用传感器，配合前置放大技术，完美解决首波不清晰、难判读的行业难题；,10.4,寸工业级高亮宽温显示器，阳光下轻松可视；,软件操作高效、灵活，首波判读精准，显示界面提供多种配色方案，以适应不同的工作环境；测试界面可以选择显示方式，同屏横向或竖向显示波形曲线，适用各种操作习惯；,测试过程中可以随时复测和加密测试，缺陷定位更准确；,第二章 铭创产品简介,2025/12/27 周六,7,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,内置,16GB,超大存储空间，采用,USB 2.0,高速接口，支持,U,盘传输数据；,专业数据处理软件，可以快速的对检测数据进行分析，生成检测报告；,外壳采用高强度合金材料制造、独特防水溅设计，坚固耐用，主机体积与重量在同类产品中最小，更机动灵活；,仪器配备高强度防水仪器箱，轻松应对野外各种环境的变化。,2025/12/27 周六,8,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,技术参数,项目,技术参数,产品型号,MC-6360,MC-6330,通道数,四通道,三通道,主控方式,ARM A8 800MHz,ARM A8 800MHz,操作系统,WinCE,WinCE,采样方式,同步连续采样,同步连续采样,显示模式,10.4,寸工业高亮宽温液晶屏,10.4,寸工业高亮宽温液晶屏,操控方式,触摸屏,触摸屏,储存模式,电子硬盘（,16G,）,电子硬盘（,16G,）,第二章 铭创产品简介,2025/12/27 周六,9,MC-6360,、,MC-6330,介绍,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,项目,技术参数,深度技术方式,双向计数,即时复测,双向计数,即时复测,采样间隔,0.03,s1024,s,0.03,s1024,s,声时测量精度,0.03,s,0.03,s,记录长度,0.52k,0.52k,声时测度范围,2000mS,2000mS,发射电压（,V,）,50/250/500/1000,可调,50/250/500/1000,可调,增益控制,090dB,090dB,增益控制精度,0.4dB,0.4dB,一次测试剖面,六个剖面,三个剖面,2025/12/27 周六,10,MC-6360,、,MC-6330,介绍,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,项目,技术参数,发射脉宽,20,s,20,s,频带宽度,2500kHz,2500kHz,接收灵敏度,10,V,10,V,道间串扰,-60dB,-60dB,数据传输模式,USB2.0,高速接口，,U,盘传输,USB2.0,高速接口，,U,盘传输,供电方式,内置锂电池,8,小时,内置锂电池,8,小时,工作温度,-10+45,-10+45,主机尺寸,32524356mm,32524356mm,主机重量,3.5kg,3kg,2025/12/27 周六,11,MC-6360,、,MC-6330,介绍,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,其他,智能搜索、各通道采样时即时可控、动态声参量、自动判读、加密测试、复测,计数装置,4,线槽,4,线槽,方向,双向计数,双向计数,分辨率,0.3cm,0.3cm,测点间距,1cm100cm,可选,1cm100cm,可选,最大提升速度,6,剖面，最大,60m/min,3,剖面，最大,60m/min,2025/12/27 周六,12,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,项目,数量,主机,1,台,径向换能器,4,*,100m,自动计数装置,1,台,管口导向轮,4,个,高强度防水主机箱,1,个,自动提升装置机箱,1,个,充电模块,1,个,三脚架,1,个,其他配件等,MC-6360,标准配置,2025/12/27 周六,13,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,项目,数量,主机,1,台,径向换能器,3,*,100m,自动计数装置,1,台,管口导向轮,3,个,高强度防水主机箱,1,个,自动提升装置机箱,1,个,充电模块,1,个,三脚架,1,个,其他配件等,MC-6330,标准配置,2025/12/27 周六,14,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,MC-6320,非金属超声检测仪,MC-6362/MC-6310,2025/12/27 周六,15,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,MC-6310,2025/12/27 周六,16,MC-6310,非金属超声检测仪,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,应用领域,声波透射法检测基桩完整性，连续墙完整性超声法检测混凝土内部缺陷，如不密实区域、蜂窝空洞、结合面质量、表面损伤层厚度等；,超声,-,回弹综合法检测混凝土抗压强度；,地质勘查、岩体、混凝土等非金属材料力学性能检测。,依据标准,超声回弹综合法检测混凝土强度技术规程,CECS 02:2005,建筑基桩检测技术规程,JGJ 106-2003,公路工程基桩动测技术规程,JTG/TF81-01-2004,铁路工程基桩检测技术规程,TB 10218-2008,超声法检测混凝土缺陷技术规程,CECS 21:2000,2025/12/27 周六,17,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,性能特点,全新,ARM Cortex A8,高性能处理器，作为微软嵌入式合作伙伴计划（,Microsoft Embedded Partner Program,）成员，对微软嵌入式系统,Windows CE,进行深度定制，仪器系统运行更加稳定，开机,10,秒内进入系统。同时降低了功耗，电池续航时间高达,8,小时；,8,寸工业级高亮宽温显示器，阳光下轻松可视双、单通道信号采集，自动采集、判读声参量、存储测试波形接收信号强，径向换能器在无缺陷的混凝土中测试距离可达,10,米；,测试过程中可以随时复测和加密测试，缺陷定位更准确；,内置,16GB,超大存储空间，采用,USB 2.0,高速接口，支持,U,盘传输数据软件操作高效、灵活，首波判读精准，显示界面提供多种配色方案，以适应不同的工作环境；,2025/12/27 周六,18,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,第二章 铭创产品简介,专业数据处理软件，可以快速的对检测数据进行分析，生成检测报告；,外壳采用高强度合金材料制造、独特防水溅设计，坚固耐用；,仪器配备高强度防水仪器箱，轻松应对野外各种环境的变化,。,2025/12/27 周六,19,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,技术参数,项目,技术参数,产品型号,MC-6320,MC-6310,通道数,二通道,单通道,主控方式,ARM A8 800MHz,ARM A8 800MHz,操作系统,WinCE,WinCE,采样方式,同步连续采样,同步连续采样,显示模式,8,寸工业高亮宽温液晶屏,8,寸工业高亮宽温液晶屏,操控方式,触摸屏,触摸屏,储存模式,电子硬盘（,16G,）,电子硬盘（,16G,）,深度技术方式,双向计数,即时复测,双向计数,即时复测,采样间隔,0.03,s1024,s,0.03,s1024,s,第二章 铭创产品简介,2025/12/27 周六,20,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,声时测量精度,0.03,s,0.03,s,记录长度,0.52k,0.52k,声时测度范围,2000mS,2000mS,发射电压（,V,）,50/250/500/1000,可调,50/250/500/1000,可调,增益控制,090dB,090dB,增益控制精度,0.4dB,0.4dB,发射脉宽,20,s,20,s,频带宽度,2500kHz,2500kHz,接收灵敏度,10,V,10,V,道间串扰,-60dB,-60dB,数据传输模式,USB2.0,高速接口，,U,盘传输,USB2.0,高速接口，,U,盘传输,供电方式,内置锂电池,8,小时,内置锂电池,8,小时,第二章 铭创产品简介,2025/12/27 周六,21,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,工作温度,-10+45,-10+45,主机尺寸,2528656mm,2528656mm,主机重量,2.1kg,2.1kg,计数装置,4,线槽,方向,双向计数,分辨率,0.3cm,测点间距,1cm100cm,可选,最大提升速度,2,剖面，最大,60m/min,第二章 铭创产品简介,2025/12/27 周六,22,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,MC-6320,标准配置,项目,数量,主机,1,台,径向换能器（单发双收）,3,*,100m,（选配）,平面换能器,2,个,自动计数装置,1,台,管口导向轮,3,个,高强度防水主机箱,1,个,自动提升装置机箱,1,个,充电模块,1,个,三脚架,1,个,其他配件等,第二章 铭创产品简介,2025/12/27 周六,23,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,MC-6310,标准配置,项目,数量,主机,1,台,平面换能器,2,个,高强度防水主机箱,1,个,充电模块,1,个,其他配件等,第二章 铭创产品简介,2025/12/27 周六,24,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,目 录,1,、,软件简介,2,、,开机操作,3,、,测试主界面,4,、,参数设置,5,、,文件管理,6,、,数据采样,7,、,加密测试,8,、,切换视图,第三章 机内软件及界面介绍,2025/12/27 周六,25,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,9,、,保存数据,10,、,触摸屏校正,11,、,技术精度校正,12,、,零声时校正,13,、,仪器显示设置,14,、,仪器参数设置,15,、,恢复出厂设置,16,、,软件升级,第三章 机内软件及界面介绍,2025/12/27 周六,26,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,1,软件简介,超声透射法检测基桩完整性软件（以下简称软件）是北京铭创科技有限公司,推出的基于,Windows CE 6.0,嵌入式平台的应用软件，主要用于,MC-6360/MC-6330,多通道超声基桩检测仪对基桩完整性进行现场检测。,北京铭创科技有限公司是,Microsoft,（微软）嵌入式合作伙伴计划,（,Microsoft Embedded Partner Program,）成员，微软为该计划成员提供有力,的技术支持，帮助其优化嵌入式系统和应用程序。铭创科技凭借着在基桩检测,仪器制造业中的多年经验，全力打造了这款快捷、准确、稳定的基桩检测软件。,第三章 机内软件及界面介绍,2025/12/27 周六,27,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,本软件按照本说明书,2.2,节所列的标准进行数据处理与完整性判别，现场实,时查看桩身完整性示意图，所有剖面所有测点的检测数据和波形深度,-,声速、深,度,-,波幅、深度,-PSD,等曲线图、波列图等。可以方便地对可疑区进行复测或加密,测试。,软件采用先进的在线升级机制，无需人工判断版本号，只需将盘插入联网,电脑即可以将应用程序升级至最新版本，方便、安全、快捷,。,第三章 机内软件及界面介绍,2025/12/27 周六,28,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,打开仪器前侧面板红色电源开关；,仪器会进行硬件自检、软件完整性检测等开机步骤，约,10,秒钟后，系统会进入测试主,界面，如图,3.2.1,、,3.2.2,所示，至此，仪器启动过程完毕，可以进入正常测试。,2,开机操作,第三章 机内软件及界面介绍,2025/12/27 周六,29,图,3.2.1,硬件自,检,过程,图,3.2.2,软,件,完整性检测,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,测试主界面是测试程序的主要功能模块，大部分的操作都在此界面内可以完成，如图,3.1,所示。整个界面都可以触摸操作，主要分为两个区域：左侧为波形和图形显示区域，,用来显示波形图、采集参数、声参量、统计图形等波形信息；右侧为功能按键区域，主,要有深度计数显示，采集、参数设置等按键。,3,测试主界面 概述,第三章 机内软件及界面介绍,2025/12/27 周六,30,图,3.1,测试主界面,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,波形图形显示区域,波形图形显示区域（以下简称,区域,）可以显示,2,剖面、,3,剖面、,6,剖面波形，统计图形可以显示深度统计图形，波,列图，显示方式可以横排竖排自由切换。单个区域如图,3.2,所示。,第三章 机内软件及界面介绍,2025/12/27 周六,31,图,3.2,单剖面区域,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,剖面名称,，在单剖面区域左上方显示当前波形的剖面名称；,波形显示，上部显示的是波形区域，用手指单击波形区域，波形区域会变成选中的颜,色，然后按住当前波形左右拖动，可以左右移动波形；声参量信息，区域中部显示的,是当前波形的声参量信息。,L,代表当前剖面两个声测管间的跨距,T,代表,当前首波的声时，,V,代表当前首波的波速，,A,代表首波幅度，,G,代表当前波形的增益值，最右测图形是增,益值的图形显示；统计图形显示区域，可以显示两种图形，深度,-,速度,/,深度,-,幅值,/,深,度,-PSD,统计图和波列图，这两种图形可以通过按键区域最下方两个按键切换；,第三章 机内软件及界面介绍,2025/12/27 周六,32,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,功能按键区域,深度显示,，显示当前自动深度计数装置深度、测试模式、测点间隔以及测试方向等信息，测试模式分为自动和手动两个模式。,自动模式,，测试时连接好自动计数装置，在调整完波形后，只需输入起始深度和测点间隔，然后提升换能器，系统自动侦测提升高度，自动记录数据。,手动模式,，测试时无需连接自动计数装置，在调整完波形后，只需输入起始深度，然后提升换能器，读取线缆上刻度，每到采样间隔时，点击,存点,按键即可存储一道波形。（测试速度较慢，不推荐）,测点间隔,，测试时每个测点之间的间隔。,采样,按键，在设置完参数后，点击,采样,按键开始采样，若未初始化参数，点击,采样,按键，会弹出参数设置界面。,第三章 机内软件及界面介绍,2025/12/27 周六,33,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,停止,按键，采样开始后，,停止,按键有效，点击停止采样，采样未开始时，,停止,按键无效,。,存点,按键，在自动测试模式下，采样时点击,存点,按键，弹出保存第一个测点对话框，输入第一个测点的深度，然后继续测试；在手动模式下，点击一次,存点,按键，保存一个测点数据。,保存,按键，测试完毕后点击,保存,按键，可以将数据永久保存到内部存储卡中。,参数,按键，新建测试下，点击,参数,按键弹出参数设置对话框，可以设置各种参数；在打开文件状态下，可以查看已测试文件的参数信息。,加密,按键，详见,仪器操作。,显示,按键，在,4-6,剖面测试的情况下，点击,显示,按键，会自动切换，波形图形显示区域的剖面排列方式。,文件,按键，点击,文件,按键，弹出文件管理对话框,。,第三章 机内软件及界面介绍,2025/12/27 周六,34,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,当前剖面,，显示当前选中的剖面名称。,搜索,按键，采样时点击按键，有搜索按键功能，停止采样时，该按键无效。,全选,按键，点击按键选中所有剖面。,放大,按键，采样时点击按键可以增加该通道增益，放大波形。,缩小,按键，采样时点击按键可以减小该通道增益，缩小波形。,左移,按键，采样时点击按键可以增大该剖面延时，左移波形。,右移,按键，采样时点击按键可以减小该剖面延时，右移波形。,基线,按键，采样时点击按键选中，再点击方向,键可以调整基线。,3,测试主界面 概述,2025/12/27 周六,35,第三章 机内软件及界面介绍,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,判读线,按键，又称阀值按键，采样时点击按键选中，再点击方向,键可以调整判读线，判断算在仅在判读线之外起作用，判读线以内的波形不做自动判读。,方向键，,在不同环境下，方向键有不同的作用，一般都是左右上下移动标志线的作用。,手工判读,按键，在停止采样时，回放波形，手动调整判读线完毕后，点击该按键，可以手工修正判读结果。,曲线图,按键，点击该按键可以将统计图形切换到曲线图模式。,波列图,按键，点击该按键可以将统计图形切换到波列图模式。,系统时间设置,，点击最下方时间区域，弹出时间设置对话框，如果时间出现偏差，可以设置完时间后点击确定按键，即可以修正系统时间。如图,3.1,所示。,第三章 机内软件及界面介绍,2025/12/27 周六,36,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,3.1,系统时间设置对话框,第三章 机内软件及界面介绍,2025/12/27 周六,37,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,参数设置主要是对检测对象一些测试特征的设置和对仪器自身参数的设置。可以通过测试主界面点击参数按键进入参数设置对话框。参数设置对话框如图,4.1,所示。,工程信息设置,工程名称，,点击后面的文本框会弹出字符键盘，支持中英文数字混合输入，工程名称自动缺省上一次设置的名称。基桩名称，点击后面的文本框会弹出字符键盘，支持中英文数字混合输入，基桩名称缺省自动在上一次设置基桩名称的基础上加上数字,1,。,声测管数，根据待测基桩中预埋的声测管根数设定，可以设置,2,管、,3,管、,4,管。如图,4.1.2,所示。,测点间距，,测点间距是指每两个测点间的距离。点击后面的文本框弹出测点间距设置对话框，如图,4.1.3,所示。推荐选择,0.15m,、,0.20m,、,0.25m,。,4,参数设置,第三章 机内软件及界面介绍,2025/12/27 周六,38,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,4.1,参数设置,第三章 机内软件及界面介绍,2025/12/27 周六,39,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,4.1.2,声测管设置,图,4.1.3,测点间距设置,4,参数设置,2025/12/27 周六,40,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,设计桩长,，点击后面的文本框弹出数字键盘，可以设置基桩的设计桩长，桩长精确到厘米。测试跨距，声测管外壁净间距，单位为毫米。系统会根据声测管数和通道对应的声测管关系，自动生成对应的测试跨距选项。点击相应剖面名称下面的文本框，弹出数字键盘设置测试跨距，跨距单位为毫米,(mm),。,测试跨距影响到首波的判读及数据计算，请务必设置正确,声测管示意图,，如图,4.1.7,所示。示意图表示的基桩的俯视图，小圆代表声测管，根据声测管的数目变化，用手指按住每个小圆可以拖动到基桩的任意位置，小圆之间的连线代表两个声测管之间测试剖面位置。,仪器参数设置,通道选择,，每个通道对应仪器前侧面上的通道插口，若不需要该通道参见测试，点击后面文本框，通道变为,“”,即为关闭通道。,第三章 机内软件及界面介绍,2025/12/27 周六,41,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,4.1.7,声测管示意图,图,4.2.2,采样周期设置,第三章 机内软件及界面介绍,2025/12/27 周六,42,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,采样周期，,该参数设置声时的测读精度，如图,4.2.2,所示，共有,16,档可选，根据收发换能器的距离（跨距）及对时间精度要求而定，在测量试块、芯样等小尺寸构件时可适当选小值，反之测距较大时可选择较大值。仪器默认值,0.5us,。,发射电压，,仪器激励发换能器产生超声脉冲时的激励电压值，共有四档可选，如图,4.2.3,所示。默认值为,500V,，适用于大多数测量场合。在其他测试条件不变时，发射电压越高，接收信号越强。建议检测基桩完整性时选择,500V,，检测试块和小芯样时选择,250V,，调整零声时建议选择,50V,。,采样长度，,每次采集的波形的样品点的个数，如图,4.2.4,所示，可以选择,512,、,1024,、,2048,个采样点。软件默认值为,512.,测试模式，,分为手动和自动两种模式。计算标准，选择相应的检测规范，测试过程中将按规范实时对数据进行分析处理。计算标准对话框如图,4.2.5,所示,。,第三章 机内软件及界面介绍,2025/12/27 周六,43,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,4.2.3,发射电压设置,图,4.2.4,采样长度设置,图,4.2.5,计算标准设置,第三章 机内软件及界面介绍,2025/12/27 周六,44,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,文件管理对话框主要对已经测试的工程和基桩文件进行管理，这些文件存储在仪器内置的存储设备中，仪器内置,16GB,超大存储空间。在文件管理界面可以查看工程、基桩文件测试日期、文件大小等信息，还可以对文件进行排序、删除、传输等操作。主界面如图,5.1,所示。,查看文件,点击工程列表中的工程名称，基桩列表中显示的是该工程下测试的基桩文件。工程和基桩都可以进行多选，选中后该行变为浅蓝色背景。如图,5.1.1,所示。,选中文件后，点击,打开文件,按键，可以查看已选的基桩文件的测试数据。点击,全选,按键可以全部选择工程或基桩文件。同样还可以对文件进行相应的排序操作，方便查看,。,5,文件管理,第三章 机内软件及界面介绍,2025/12/27 周六,45,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,5.1,文件管理设置,第三章 机内软件及界面介绍,2025/12/27 周六,46,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,5.1.1,查看文件,第三章 机内软件及界面介绍,2025/12/27 周六,47,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,删除文件,删除文件操作可以直接删除整个工程也可以单独删除基桩文件，删除时可以多选也可以单选。选择文件后点击,删除,按键，弹出提示窗口点击,确定,按键即删除所选文件，点击,取消,按键则取消操作。,删除操作之前请确认被删除的测试文件已经备份，该操作将永久删除测试数据,传输文件,仪器提供测试数据直接传输到,U,盘中，传输时可以用仪器配件中提供的,U,盘，也可以用任意,USB2.0,接口的,U,盘。传输文件仅复制文件到,U,盘，不删除设备中的数据。,具体操作步骤如下：,选择要传输的工程或基桩文件，可以任意多选或单选；,将,U,盘插入仪器前侧面板的,USB,接口中，,U,盘上的指示灯会点亮（以仪器配件中的,U,盘为例）；,第三章 机内软件及界面介绍,2025/12/27 周六,48,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,点击传输文件按键，系统会自动检测,U,盘是否准备完毕，若完毕则弹出传输等待进度条，进行传输，此时,U,盘指示灯闪烁，请耐心等待；,传输完毕，传输进度条消失，,U,盘指示灯停止闪烁，此时传输完毕，可以直接拔出,U,盘。,若,U,盘插入仪器,USB,接口，,U,盘指示灯不亮，请检查,U,盘是否已经损坏或重新启动仪器重试或更换其他,U,盘重试；,传输过程请勿进行其他操作，保证传输成功；,若传输过程出错，请检查,U,盘是否有足够的空间；,传输过程若出现其他错误，请联系本公司售后人员，请勿自行处理，以免造成数据丢失,。,第三章 机内软件及界面介绍,2025/12/27 周六,49,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,参数设置完成后，点击测试主界面的采样按键进入采样状态。,波形移动,调整波形左右移动即调整波形延时量，采样状态下点击主界面右侧,左移,按键（延时量增大），波形向左移动；点击,右移,按键（延时量减小），波形向右移动。,增益调整,调整通道增益即放大缩小波形，采样状态下点击主界面右侧,放大,按键，该剖面增益值增大，波形放大；点击,缩小,按键，该剖面增益值减小，波形缩小。,基线调整,采样状态下，点击,基线,按键，基线状态激活，点击,按键，波形基线上移；点击,按键，波形基线下移。,6,数据采样,第三章 机内软件及界面介绍,2025/12/27 周六,50,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,判读线调整,判读线即判读阀值，搜索算法仅对判读线以外的波形进行判读，认为判读线以内的波形为噪声。当现场测试环境或测试对象等较差时，都会导致测试噪声增大，此时可以调整判读线提高仪器自动判读的准确性。采样状态下，点击,判读线,按键，判读线调整状态激活，点击,按键，判读线向外扩张；点击,按键，判读线向内收缩。,波形搜索,仪器提供精准的首波判读算法，可以显著地提高测试效率。在首次采样时，仪器都会进入自动搜索状态，搜索首波成功后，退出搜索状态。也可以手动激活搜索状态,，选,中一个剖面，点击右侧,搜索,按键，激活选中剖面的搜索状态，搜索到该剖面首波后搜索退出；点击右侧,全选,按键，选中所有剖面，点击,搜索,按键，对所有剖面进行搜索,。,第三章 机内软件及界面介绍,2025/12/27 周六,51,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,加密测试是指在测试过程中发现可疑区时，减小测点间距后对可疑区进行密集测试。加密操作必须在采样状态下有效。如图,7.1,所示。,图,7.1,加密测试对话框,具体操作方法如下：,在采样状态，点击测试主界面右侧,加密,按键，弹出加密对话框；,点击需要加密的数值，加密对话框小时；,提升换能器继续测试或者进行复测。,7,加密测试,第三章 机内软件及界面介绍,2025/12/27 周六,52,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,仪器提供两种统计视图，分别为曲线视图和波列视图。,曲线视图,点击主界面,右,下方曲线图按键，进入曲线视图，如图,8.1,所示。,区域,1,，是深度,-,幅值,(H-A),曲线，横坐标从左至右幅值依次增大，纵坐标表示深度,H,，最左侧红色字体表示图形当前自动计算出的幅值临界值，当测试对象在某一深度出现缺陷时，该深度的幅值曲线会出现红色缺陷区域，方便观察；,区域,2,，是深度,-,速度,(H-V),曲线，横坐标从左至右速度依次增大，纵坐标表示深度,H,，最左侧红色字体表示图形当前自动计算出的速度临界值，当测试对象在某一深度出现缺陷时，该深度的速度曲线会出现红色曲线区域；,区域,3,，是深度,-PSD(H-PSD),曲线，横坐标从左至右,PSD,数值依次增大，纵坐标表示深度,H,；,区域,4,，区域,4,右侧在测试时，实时表示当前换能器的深度，左侧表示当前图形的深度范围,；,8,切换视图,第三章 机内软件及界面介绍,2025/12/27 周六,53,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,8.1,曲线视图,图,8.2,波列视图,第三章 机内软件及界面介绍,2025/12/27 周六,54,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,深度标识线,在停止采样时，点击图形区域，会出现深度标识线，标示当前点击的深度，同时，单道波形区域也会出现当前深度的波形信息。点击主界面右侧的上下方向按键，可以向上或向下移动标识线。,波列视图,点击主界面又下方波列图按键，进入波列视图，如图,8.2,所示。,表示方法，波列显示时，波形的幅值和延时量都是归一化显示的；,在停止采样时，点击波列图形区域，当前选中波形加粗变色表示，并在左侧显示当前测点波形的深度值；,在停止采样时，点击主界面右侧上下方向键可以移动选择的当前波形，点击主界面右侧左右键可以上下翻页。,显示方式切换,在测试,4-6,剖面数据时，点击主界面右侧,显示,按键，可以切换视图的显示方式，如图,8.3,所示。,第三章 机内软件及界面介绍,2025/12/27 周六,55,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,8.3.1,两排三列显示 图,8.3.2,单排六列显示,第三章 机内软件及界面介绍,2025/12/27 周六,56,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,仪器保存数据分为自动保存和手动保存。,自动保存,自动保存仅在正常顺序测试条件下有效，在测试完成，换能器提升至桩头即换能器深度表示为,0.0m,时，会触发仪器自动保存机制，弹出对话框，提示是否测试完毕，点击确定按键表示测试完毕，弹出保存进度条，数据存储完毕后，进度条消失。,手动保存,手动保存在新测试项目或修改现有数据时触发手动保存机制，需要手动保存是，主界面保存按键会开始闪烁，提示需要保存，点击保存按键后，弹出保存进度条，保存完毕后保存进度条消失，保存按键停止闪烁。,9,保存数据,第三章 机内软件及界面介绍,2025/12/27 周六,57,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,触摸屏校正分为正常条件和非正常条件校正，可以保证任何条件下触摸屏的点击准确性。,正常条件校正,正常条件是指触摸屏准度出现稍微偏差，经过不断尝试还可以点击到想要点击的区域，可以通过机内自带的校正程序进行触摸屏校正；,点击主界面参数按键，进入参数设置界面；,点击参数对话框触摸屏校正按键，进入触摸屏校正界面，如图,10.1,所示；,依次点击触摸屏校正程序提示需要点击的触点；最后提示触摸屏校正完毕，手动重启仪器，完成触摸屏校正。,10,触屏校正,第三章 机内软件及界面介绍,2025/12/27 周六,58,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,非正常条件校正,非正常条件是指触摸屏准度出现较大偏差，经过尝试根本不能定位到需要点击的区域，此时需要借助,U,盘和我们提供的,U,盘中可自动运行的校正程序进行校正。获取程序,。,校正,的方法步骤,如下：,准备,U,盘和,U,盘触摸屏校正程序；,将,U,盘插入仪器前侧面板的,USB,接口中；,稍等几秒钟，仪器会自动探测,U,盘中校正程序，然后会启动校正程序；,校正步骤同正常条件校正步骤,3,、步骤,4,。,第三章 机内软件及界面介绍,2025/12/27 周六,59,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,图,10.1,触屏校正,第三章 机内软件及界面介绍,2025/12/27 周六,60,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,由于自动计数装置长时间使用，会出现磨损或打滑的现象，所以会影响自动计数装置记录的准确性，所以需要计数精度校正功能。校正之前请确认不是错误操作导致的计数不准确的现象。,快速校正,仪器出厂已经全部校正过配套的计数装置，并内置了校正备份。快速校正即把备份的精度覆盖现在的精度数值。,具体步骤如下：,主界面点击参数按键进入参数设置界面；,在参数设置界面点击计数精度校正按键，进入计数精度校正界面；,点击恢复默认按键，弹出确定对话框，点击确定按键；,提示恢复成功，手动重启仪器。,11,计数精度校正,第三章 机内软件及界面介绍,2025/12/27 周六,61,垂询热线：,010-88137656,专注工程检测仪器研发、制造、销售,常规校正,若仪器内部备份的校正精度也不准确了，需要进行常规校正，常规校正至少需要一根径向换能器、计数装置和仪器配合操作方可完成校正。,校正步骤如下：,将换能器、计数装置及仪器连接完毕；,将换能器放至基桩的某一深度，记录线缆上的刻度,H1,；,点击仪器主界面,参数,按键进入参数设置界面,。,第三章 机内软件及界面介绍,2025/12/27 周六,62,垂询热线：,010
