施工平面布置的原则ppt课件.ppt

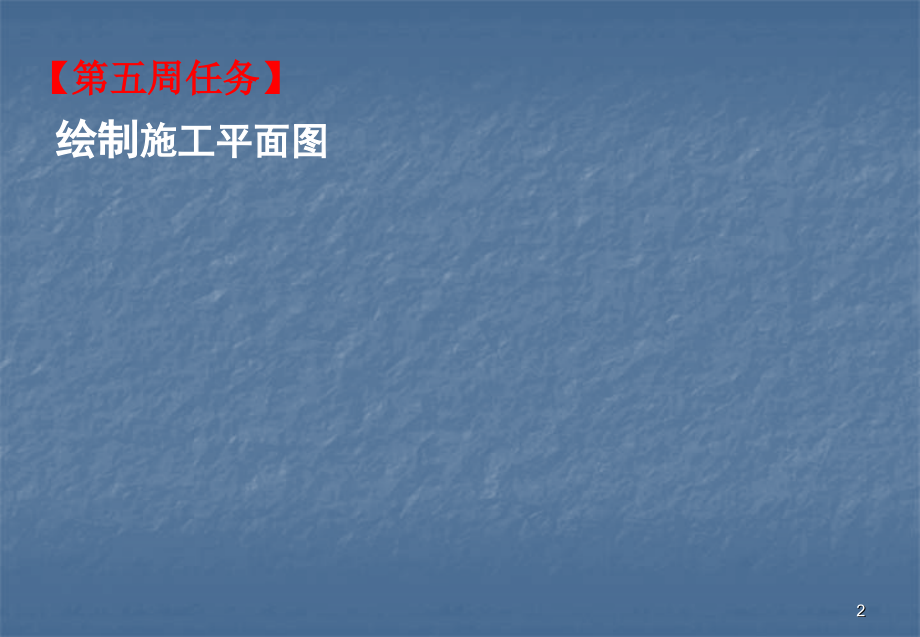

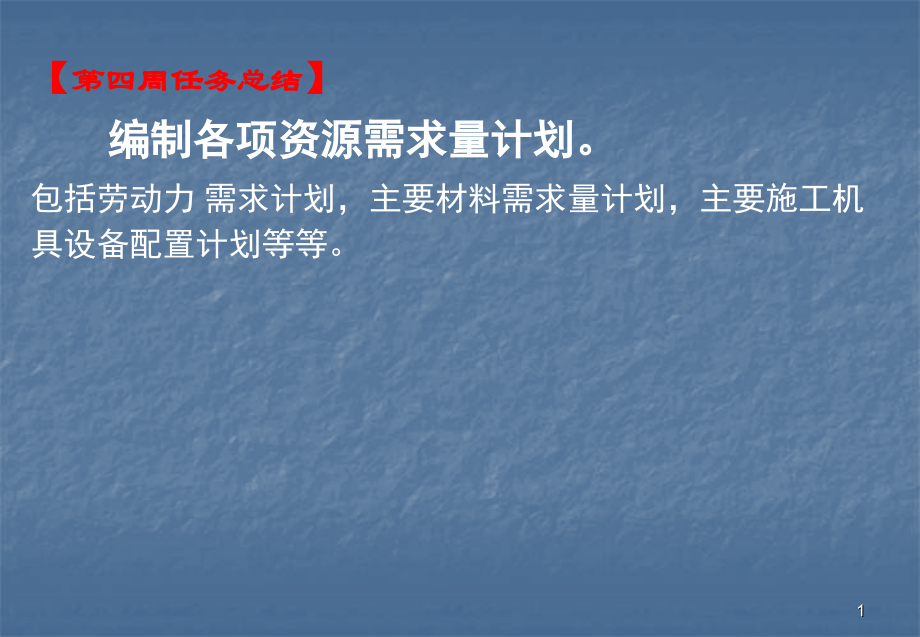

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,【,第四周任务总结,】,编制各项资源需求量计划。,包括劳动力 需求计划，主要材料需求量计划，主要施工机具设备配置计划等等。,1,【,第五周任务,】,绘制,施工平面图,2,施工平面布置,施工平面布置是在拟建工程的建筑平面上,(,包括周围环境,),，,布置为施工服务,的,各种临时建筑、临时设施及材料、施工机械,等，是施工方案在现场的,空间体现,。它反映已有建筑与拟建工程间、临时建筑与临时设施间的,相互空间关系,。布置得恰当与否，执行的好坏，对现场的施工组织、文明施工，及施工进度、工程成本、工程质量和安全都将产生直接的影响。,施工平面图一般需,分施工阶段,来编制。,如基础阶段施工平面图、主体阶段结构施工平面图、装修阶段工程施工平面图等,。施工平面图按照,规定的图例,进行绘制，一般比例为,1:200,或,1:500,。,交付钢结构安装的场地,3,施工平面布置的内容,施工场地状况：包括,施工入口,、,施工围挡,、,与场外道路的衔接,；,建筑总平面上,已建和拟建,的,地上和地下,的一切建,(,构,),筑物及其它设施的,位置,、,轮廓尺寸,、,层数,等,；,生产及生活性临时设施、材料及构件堆场的,位置,和,面积,；,大型施工机械,及,垂直运输设施,的位置，,临时水电管网,、,排水排污设施,和,临时施工道路,的布置等；,施工现场的安全、消防、保卫和环境保护设施；,相邻的地上、地下既有建,(,构,),筑物及相关环境。,大型工程的现场平面布置图一般按地基基础、主体结构、装修和机电设备安装三个阶段分别绘制。,4,施工平面布置的,原则,在保证施工顺利进行的前提下，现场布置,力求紧凑,，以,节约土地,；市区施工时，临时性占道应获得批准。,临建设施的布置时，,不占用拟建工程的位置,，避免不必要的搬迁。,各种材料、半成品、构件应按进度计划,分期分批,进场，尽量布置在使用点附近，或随运随吊。最大限度,缩短工地内部运距,减少场内,二次搬运,。,临时设施的布置应,有利生产、方便生活,。,充分利用,原有或拟建,房屋、道路，尽量减少临时设施的数量，降低临时设施费用。临时建筑采用活动房。,符合劳动保护、技术安全、防火要求。,5,施工平面布置的步骤,起重运输机械的布置,搅拌站、加工厂及各种材料堆场及仓库的布置,现场运输道路的布置,办公、生活和服务性临时设施的布置,施工供水管网的布置,施工供电的布置,绘制施工平面图。,6,施工平面布置的步骤,起重机械的位置直接影响仓库、堆场、砂浆和砼搅拌站的布置。应,首先决定起重机械位置,。,井架、龙门架等固定式垂直运送设备的布置，主要是根据机械性能、建筑物的平面形状和大小、施工段的划分、施工道路及材料输送量而定。一要充分发挥,机械效率,，二使地面、楼面上的,水平运距较短,，同时使用,方便、安全,。,当建筑物高度相同时可布置在施工段分界点附近；当高度不一时可布置在高低并列处。可使各施工段上的水平运输互不干扰。,1,决定起重机械位置,轨道式起重机的轨道与拟建工程应有,最小安全距离,，行驶方便，司机,视线不受阻碍,。,7,2,布置搅拌站、仓库、材料和构件堆场,搅拌站、仓库、材料和构件堆场应尽量靠近,使用地点,或布置在起重机的,回转半径内,，并兼顾运输和装卸的方便。,不同施工阶段的布置,基础所使用的材料，可沿建筑物四周布置。但须,留足安全尺寸,，不得因堆料造成基槽,(,坑,),土壁失稳,。上部结构使用的材料,应布置在起重机附近，以减少水平搬运。,当多种材料同时布置时，对大宗的，单位重量大的和先使用的材料应尽量,靠近使用地点,或,起重机附近,；对量少、质轻和后期使用的材料则可布置得稍远。,水泥、砂、石子等大宗材料应,环绕搅拌站就近布置,。,8,采用不同起重机械时的布置,当采用固定式垂直运输设备时，,仓库、堆场、搅拌站位置应尽可能靠近起重机械,，以,减少运距,或,二次搬运,。,当采用塔式起重机械进行垂直运输时，,堆场位置、仓库和搅拌站出料口,应位于塔式起重机的,有效起重半径内,。,当采用无轨自行式起重机械进行垂直和水平运输时，其搅拌站、堆场和仓库可,沿开行路线布置,，但其位置应在,起重臂的最大外伸长度范围内,。,当浇筑大体积基础砼时，搅拌站可直接布置在,基坑边缘,以减少运距。,加工棚可布置在拟建工程四周，并考虑木材、钢筋、成品堆放场地。,9,3,布置水电管网,施工临时用水从业主,指定地点接入,，场内管网,沿施工用水点敷设,，管径须经计算确定。供水干管道宜采用,暗敷法,埋置于地下，若系高层建筑，应考虑高压水泵,加压供水,。室外消防栓沿道路布置，且距建筑物,5m,，距道路,4m,，,消防栓管径,100mm,。为防止供水意外中断，现场应设置简易蓄水池。,为便于排除地表水和降低地下水，施工现场应设置,排水沟,，并,接通永久性下水道,。,单位工程施工临时供电应在全工地性施工总平面图中统筹考虑。独立的单位工程施工时，根据计算的用电量选用变压器。现场临时供电多采用,架空线路,，,塔吊回转半径内采用埋地电缆,。,工地配电箱防护,10,4,施工平面图管理,施工平面图管理是保证工期、质量、安全和降低成本的,重要手段,。加强施工现场管理对,合理使用场地,，保证现场运输道路、给水、排水、电路的,畅通,，建立,连续均衡的施工秩序,，具有重要意义。一般可采取下述管理措施。,严格按施工平面图布置道路、水电管网、机具、堆场和临时设施。,道路，水电应有专人管理维护。,准备施工阶段和施工过程中应做到,工完、料净、场清,。,施工平面图须随着施工的进展及时,调整补充,，实施动态管理。,施工现场一瞥,11,本周的实训到此即将结束，谢谢同学们的配合！,本次实训成果的提交,IP,是：,192.168.,XXX.XX,请同学们先运行程序，并在运行中输入,stp:/192.168.,XXX,.,XX,进入页面后把作业提交到文件夹中。,12,【Key】,结合工程实际情况绘制施工平面图时，可以借助建筑工程施工技术、施工组织与管理等相关资料。（内容可以进行适当的删减或者增加）。,下周的任务为,编制施工准备和临时设施及主要施工技术组织措施,。,请同学们注意预习项目2,8，并温习,施工组织与管理,中相关内容。,谢谢大家！,13,【Key】,祝同学们节日快乐，在过好节的同时，请注意资料的准备，并可以从头补充完善及调整施工组织设计了（为考试成果提交做准备）！,14,
