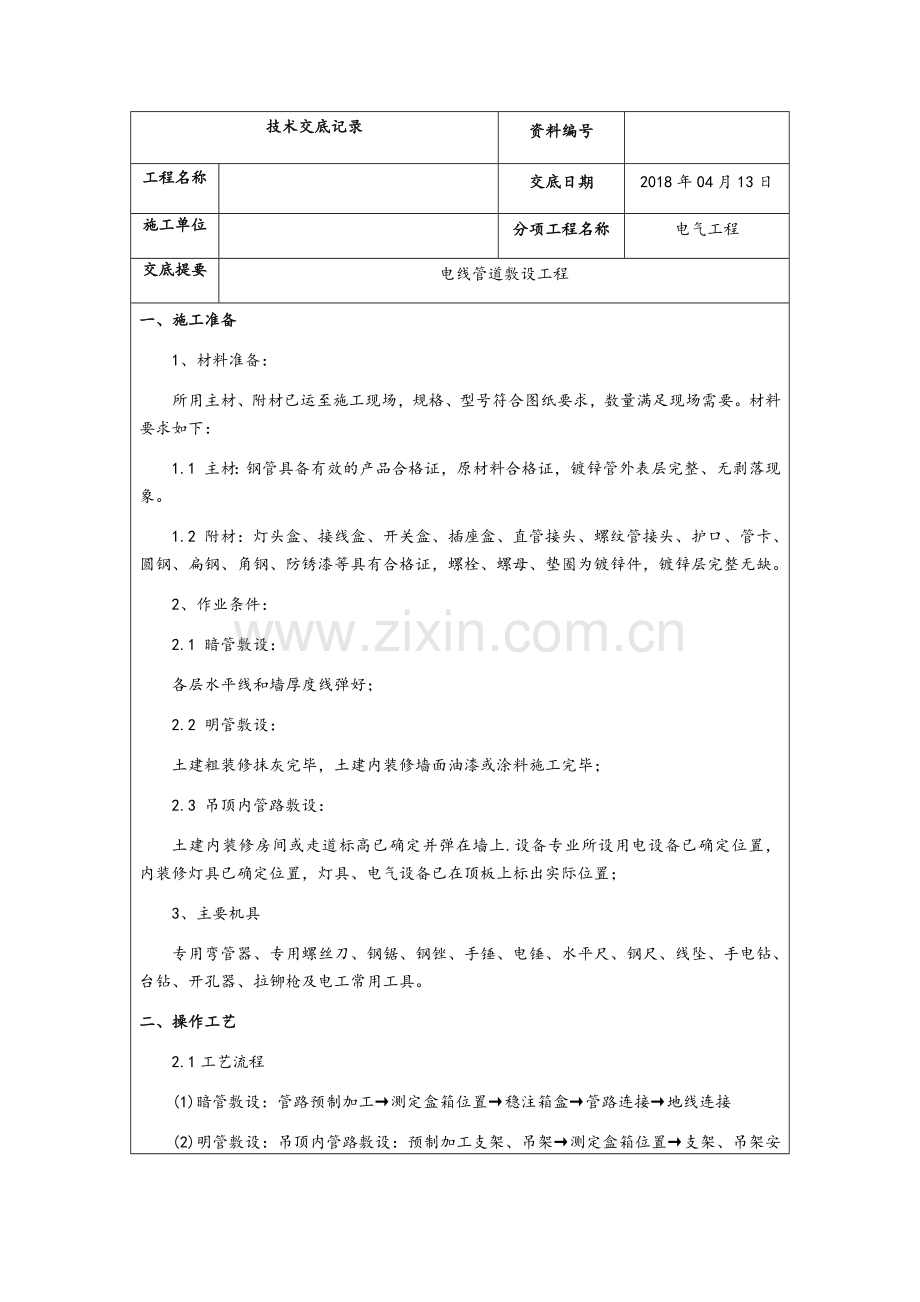

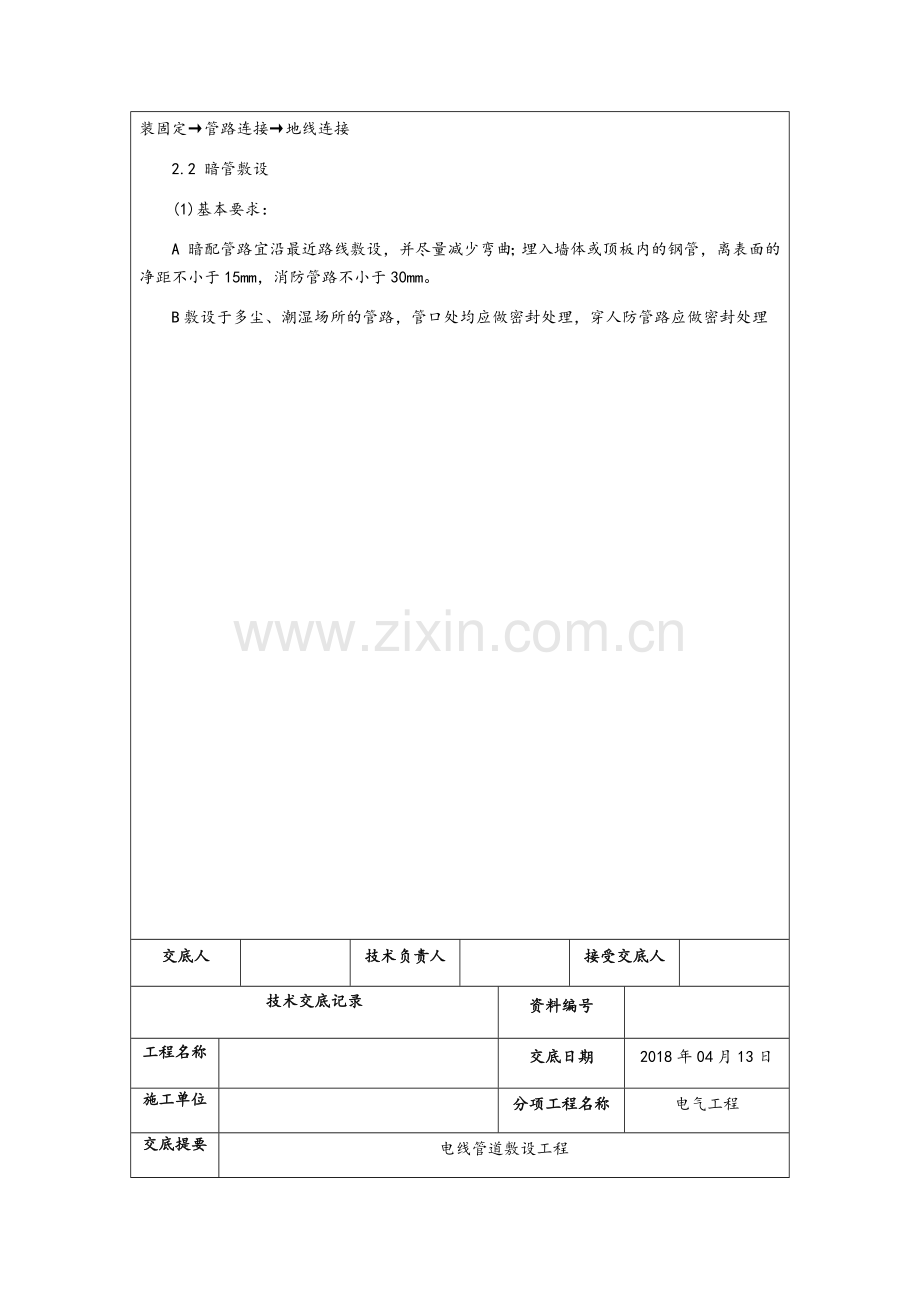

技术交底记录资料编号工程名称交底日期2018年04月13日施工单位分项工程名称电气工程交底提要电线管道敷设工程一、施工准备1、材料准备： 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。材料要求如下： 1.1 主材：钢管具备有效的产品合格证，原材料合格证，镀锌管外表层完整、无剥落现象。 1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、圆钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。2、作业条件：2.1 暗管敷设： 各层水平线和墙厚度线弹好； 2.2 明管敷设： 土建粗装修抹灰完毕，土建内装修墙面油漆或涂料施工完毕；2.3 吊顶内管路敷设： 土建内装修房间或走道标高已确定并弹在墙上.设备专业所设用电设备已确定位置， 内装修灯具已确定位置，灯具、电气设备已在顶板上标出实际位置；3、主要机具 专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。二、操作工艺 2.1工艺流程 (1)暗管敷设：管路预制加工测定盒箱位置稳注箱盒管路连接地线连接 (2)明管敷设：吊顶内管路敷设：预制加工支架、吊架测定盒箱位置支架、吊架安装固定管路连接地线连接 2.2 暗管敷设(1)基本要求： A 暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。 B敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理交底人技术负责人接受交底人技术交底记录资料编号工程名称交底日期2018年04月13日施工单位分项工程名称电气工程交底提要电线管道敷设工程C落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50mm-80mm。 D管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。 (2)预制加工： A管路预制加工：25及以下的管弯采用冷煨法，用手动煨弯器加工；3240的管弯采用成品件。 B管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。 C盒、箱采用成品件。 (3)测定盒箱位置：建筑电气通用图集92DQ根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找水平时可用透明塑料管内注水来进行。(4)稳注盒箱： A墙体上稳注盒箱：盒箱要平整牢固，坐标位置准确，盒箱口封堵完好；当盒箱保护层小于3mm 时，为防止墙体空裂，需加金属网全面然后再抹灰。 B顶板上稳注灯头盒：灯头盒坐标位置准确，盒子要封堵完好，建议使用活底灯头盒。 (5)管路敷设及连接： A连接时，管箍采用与KBG、薄壁镀锌钢管相适配，钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严。 B管路超过一定长度需加装接线盒，其位置便于穿线。C需加接线盒的情况: a无弯曲，管路长度超过30m b有一个弯曲，管路长度超过20m c有二个弯曲，管路长度超过15m d有三个弯曲，管路长度超过8mD管进盒箱：盒箱开孔整齐、与管径相适配，要求一管一孔，不得开长孔；两根以上管入盒箱时，进入盒箱长度要一致，间距均匀，排列整齐有序。E地线连接：用专用螺丝刀拧断侧顶螺丝。 4.3 明管敷设 (1)基本要求： A根据设计图纸加工支架、吊架，固定卡采用成品件，接线盒使用成品明装盒。B敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。C消防管路刷防火涂料。 交底人技术负责人接受交底人技术交底记录资料编号工程名称交底日期2018年04月13日施工单位分项工程名称电气工程交底提要电线管道敷设工程(2) 预制加工： A支架、吊架要按图纸设计进行加工，其它参考4.2.2 条。 B测定盒箱及固定点位置： C根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。找水平时 可用透明塑料管内注水来进行。 D根据盒箱位置把管路的垂直、水平走向弹出线来，按明固定点间距的尺寸要求，计算出支架、吊架的的具体位置。 E固定点间距应均匀，管卡与终端、转变中心、电气器具、接线盒边缘的距离为150300mm；中间的管卡最大距离如下：a管径1520，卡距1000mm b管径2532，卡距1500mm c管径3240，卡距1500mm (3)同一房间内的管卡高度要排列一致，并处于同一标高上 A固定盒箱： a墙体上盒箱固定： 盒箱要坐标位置准确，平整牢固，开孔整齐并与管径相吻合，一管一孔。 b顶板下盒箱固定：管进盒箱的钢管管径在SC20 以下者，要煨灯头弯，其它同墙体上盒箱固定。 (4) 管路敷设与连接： A管路敷设：水平和垂直敷设的明配管要整齐、美观，要横平竖直。先安装固定支架、吊架后再敷设管路，敷设时将钢管穿入管卡，然后将管卡逐个拧紧；严禁将钢管与支架、吊架焊接。 B管路连接：同4.2.5 条。 C地线连接：同4.2.6 条。 (5) 吊顶内管路敷设 A盒子位置正确，管路的固定采用支架、吊架，管路固定间距在10001500 mm 之间，在管子进盒处及弯曲部位两端150300mm 处加吊杆及固定卡固定，末端的灯头盒要单独加设固定吊杆。三、质量标准3.1 KBG管连接时，专用头上的侧顶丝要拧紧断脖颈。3.2钢管进入配电箱、接线盒、开关盒、灯头盒时要顺直，连接采用专用接头，管口平齐、光滑无毛刺。 交底人技术负责人接受交底人技术交底记录资料编号工程名称交底日期2018年04月13日施工单位分项工程名称电气工程交底提要电线管道敷设工程3.3管路通畅，钢管弯曲半径不小于6倍钢管外径，弯曲处无明显折皱，弯曲度不大于钢管的0.1倍，弯曲度不小于90。3.4 管路敷设完毕，盒箱位置标高正确，同一房间内同一标高的盒子高度基本一致，控制在2mm以内。四、应注意的质量问题4.1 KBG配管必须可靠接地，把专用接头的接地紧定螺栓脖颈使用专用扳手拧紧，紧定螺栓不能缺少。4.2 KBG配管严禁对连接套管熔焊连接。4.3管口、盒口封堵必须严密，不得遗漏。4.4管内及管口不得有毛刺。交底人技术负责人接受交底人
