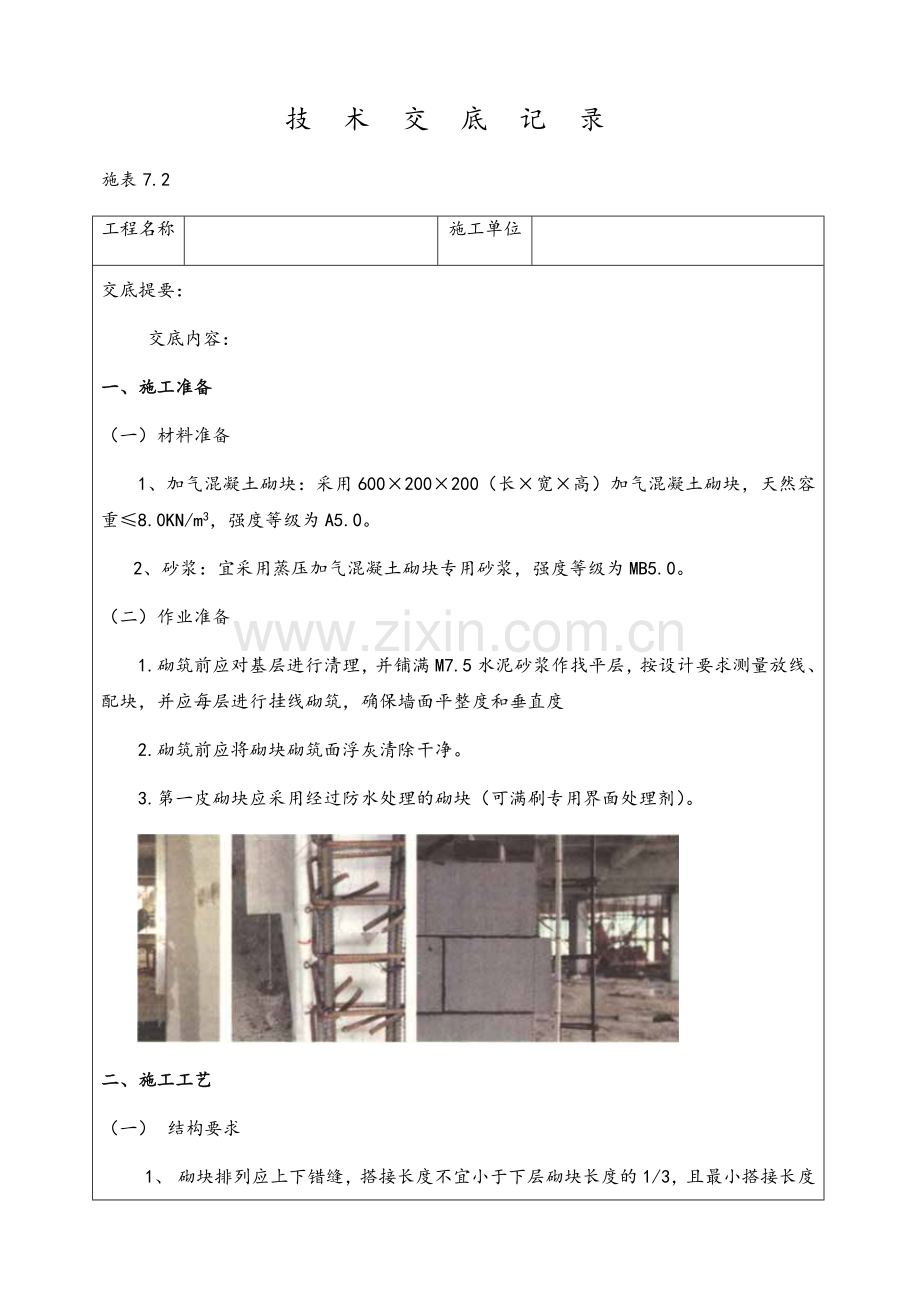

技术交底记录施表7.2 工程名称施工单位交底提要： 交底内容：一、施工准备（一）材料准备1、加气混凝土砌块：采用600200200（长宽高）加气混凝土砌块，天然容重8.0KN/m3，强度等级为A5.0。2、砂浆：宜采用蒸压加气混凝土砌块专用砂浆，强度等级为MB5.0。（二）作业准备1.砌筑前应对基层进行清理，并铺满M7.5水泥砂浆作找平层，按设计要求测量放线、配块，并应每层进行挂线砌筑，确保墙面平整度和垂直度2.砌筑前应将砌块砌筑面浮灰清除干净。3.第一皮砌块应采用经过防水处理的砌块（可满刷专用界面处理剂）。二、施工工艺（一） 结构要求1、 砌块排列应上下错缝，搭接长度不宜小于下层砌块长度的1/3，且最小搭接长度不应小于100mm。2、 墙长大于5m或墙长超过层高两倍时应设置钢筋混凝土构造柱。3、 高度超过4m的墙体在半高处应设置截面宽度与墙厚相同的与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。4、 顶部为自由端的墙体顶面应设置沿全长贯通的圈梁。5、 砌块墙体与钢筋混凝土构件之间应设置拉结钢筋，应沿钢筋混凝土构件全高每隔500600mm设26拉结筋，深入墙内长度不应小于墙长的1/5，且不应小于700mm。6、 砌块墙体水平方向应尽量避免开槽，若需要开槽时长度不宜大于1/4墙长，且开槽深度不大于1/3墙厚。（二） 施工要求1. 灰缝要求横平竖直，上下错缝，砂浆应饱满，并随砌随勾缝，将灰缝勾成13mm的凹缝。水平灰缝厚度与竖向灰缝宽度不应超过15mm。砌块墙体水平灰缝厚度和垂直灰缝饱满度不应低于80%。2. 砌块墙体应分次砌筑，每次砌筑高度不应超过1.5m，应待前次砌筑的砂浆终凝后，再继续砌筑，日砌筑高度不宜大于2.4m。3. 砌筑墙体遇窗台时，应砌筑至窗台压顶停止砌筑，待窗台压顶浇筑完成后砌筑，窗台压顶板每边伸入墙体长度不小于250mm。4. 墙体与构造柱连接处宜砌成马牙槎，马牙槎深入墙体60100mm、槎高200300mm并应为砌体材料高度的整倍数。5. 砌筑至顶部应预留足够的空隙，待砌块墙体砌筑完毕至少7天后才能进行顶部空隙嵌填处理或斜砌顶紧处理。6. 砌体转角和交接处应同时砌筑。对不能同时砌筑而又必须留设的临时间断处，应砌成斜槎，斜槎水平投影长度不小于砌体高度。（三） 特殊构造做法1. 厨房、卫生间等潮湿房间及底层外墙的砌块墙体应砌在高度不小于200mm的素混凝土基座上，并做好墙面防水处理。2. 下列部位内外应加挂200mm宽通长耐碱玻纤网格布，与基体搭接宽度不小于100mm2.1. 不同材料基体交接处，如砌块墙体与混凝土梁、柱、剪力墙、窗台板等相交接处；2.2. 门窗等洞口的角步；2.3. 暗埋箱体或接线箱处；暗埋管线的孔槽处；2.4. 抹灰总厚度超过35mm处。3. 建筑首层的的砌块墙体应在室内地面以上开始砌筑，砌块底部采用C20素混凝土浇筑，厚度同砌块墙体厚度（当室外场地高于室内标高时，C20素混凝土应浇筑至室外地面上来300mm高处）。所以高低跨屋面与墙体交接处的墙体均应上反400mm高C20素砼反口，同墙厚。基层处理及反梁加固方式详见下图。4. 窗台处（窗台为钢筋混凝土的除外）均做钢筋砼窗台板200mm80mm内配210钢筋6200箍筋C20细石砼，每边各伸入墙体250mm5. 门洞口预制水泥块构造：对有洞口砌块墙时，应设置预制水泥块。预制水泥块（从下到上）设置要求如下：第一块水泥块设置起步高度应在150200mm之间，中间按照“隔一设一”原则进行设置，最后一块水泥块设置高度离梁底或过梁底应在150200mm范围内。6. 门窗洞口加气配筋过梁：过梁两边的搁置长度不应小于300mm，洞口大于2100mm以及特殊门窗的洞口可采用混凝土过梁或钢过梁。（四） 二次结构1、参照12G614做法，即墙长大于5m或层高两倍者必须设置构造柱。2、构造柱整体设置原则：墙体转角，纵横墙体相交处，直墙端部，挑梁端部。3、构造柱做法：（1）、马牙槎必须先退后进，砌块逐块进退，进退差值60 mm，进槎与退槎必须吊线找垂直，允许偏差不大于10mm。（2）、支设构造柱模板，上口做成45角浇筑口，在浇筑构造柱混凝土前，必须将砖墙和模板浇水湿润，并将模板内的砂浆残块、砖渣等杂物清理干净。为了便于清理，可事先在砌墙时，在各层构造柱底部（圈梁面上）留出二皮砖高的洞口，杂物清除后立即用砖砌封闭洞口。构造柱做法详见下图。（3）、混凝土坍落度必须控制在100mm内，以保证浇筑密实。（4）、构造柱浇筑完以后，企口位置的砼三天后凿除，要求凿除后达到剁斧石面的细腻程度。三、质量标准1、 主控项目（1）、加气混凝土砌块的品种、强度等级必须符合设计要求。（2）、砂浆品种、强度等级符合设计要求。（3）、砌体砂浆必须密实饱满，砌块墙体水平灰缝厚度和垂直灰缝饱满度不应低于80%2、一般项目允许偏差： 砌块结构尺寸和位置的允许偏差见下表。项 目允 许 偏 差(mm)检 验 方 法轴线位移10用尺检查垂直度（每层）3m4用2m托线板或吊线、尺检查3m10表面平整度8用2m靠尺或楔形尺检查门窗洞口高、宽（后塞口）10用尺检查外墙上、下窗口偏移20用经纬仪或吊线检查四、施工要点及注意的质量问题1、如砌体工程从下往上进行，必须隔层砌筑；如从上向下进行，可以逐层砌筑。2、砂浆的配合比采用重量比控制。砂浆必须搅拌均匀，随拌随用；混合砂浆应在4小时内用完，禁止使用隔夜砂浆。3、严禁干砖上墙，砌体材料浇水湿润的时间必须提前12d，砌体材料的含水率必须符合规范要求。4、砌筑时应逐块砌筑，灰缝应横平竖直并饱满。5、砌筑一定面积的砌体之后，应立即进行勾缝工作，采用原浆勾缝，勾缝的时间控制在砂浆初凝时为好，勾缝形式采用平缝。6、已砌筑好的墙体，不得再撬动、碰撞、松动。若有碰撞、松动的墙体，应清除原有砂浆，重新砌筑。7、严禁在墙体上交叉埋设和开凿水平槽；竖向槽必须在砌体强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料，开槽宽度小于100mm采用1:3水泥砂浆填嵌，大于100mm必须采用细石混凝土填嵌。8、对墙面的平整度和垂直度、砂浆饱满度和灰缝的均匀程度等，应及时检查并纠偏。9、墙体拉结筋的位置、规格、数量、间距必须符合设计要求。10、构造柱、过梁、腰梁、窗台梁等构件在主体结构施工时钢筋必须预留，严禁后植筋。11、施工洞净宽统一为1m，高度至梁底，施工洞两侧砌体留置26500拉结筋。12、施工洞、脚手眼等后填洞口补砌时，应将接槎处表面清理干净，浇水湿润，并填实细石砼（严禁用砖块填砌）。外墙等防水墙面的洞口应掺加防水微膨剂并分次堵砌，迎水面表面采用1：3防水砂浆粉刷。孔洞填塞应由专人负责，并及时办理专项隐蔽验收手续。13、砌体工程及二次结构工程，必须严格执行样板先行制度，先砌筑样板户，经过监理部、项目工程部、街办技术部验收通过后方可按样板组织大面施工。五、注意事项1.单天完成的砌筑成品，需现场管理人员对其进行平整度与垂直度进行测量，测量成果符合规范设计要求的墙体才算砌筑完成。如不合格的砌筑墙体需对墙体重新砌筑，直至测量符合规范设计要求。2.砌块宜采用叉车或吊车平稳装卸，严禁翻斗倾泻和抛掷。运输宜采用多块打包捆扎侧向竖直堆放，并捆扎牢固，并对全部砌块进行外观检查。3.砌筑时不得使用破裂、不规整、浸水和表面被油污污染的砌块。对破损和不规整的砌块可切割成小规格后使用。4.切割时应使用手提式机具或相应的机械设备，不得劈砍。5.砌筑时砌块含水率应小于25%。6.砌筑时，砌筑砂浆必须用砂浆盘装盛，禁止倾倒在楼层混凝土面上。接受交底人交 底 人记录人日 期 年 月 日
