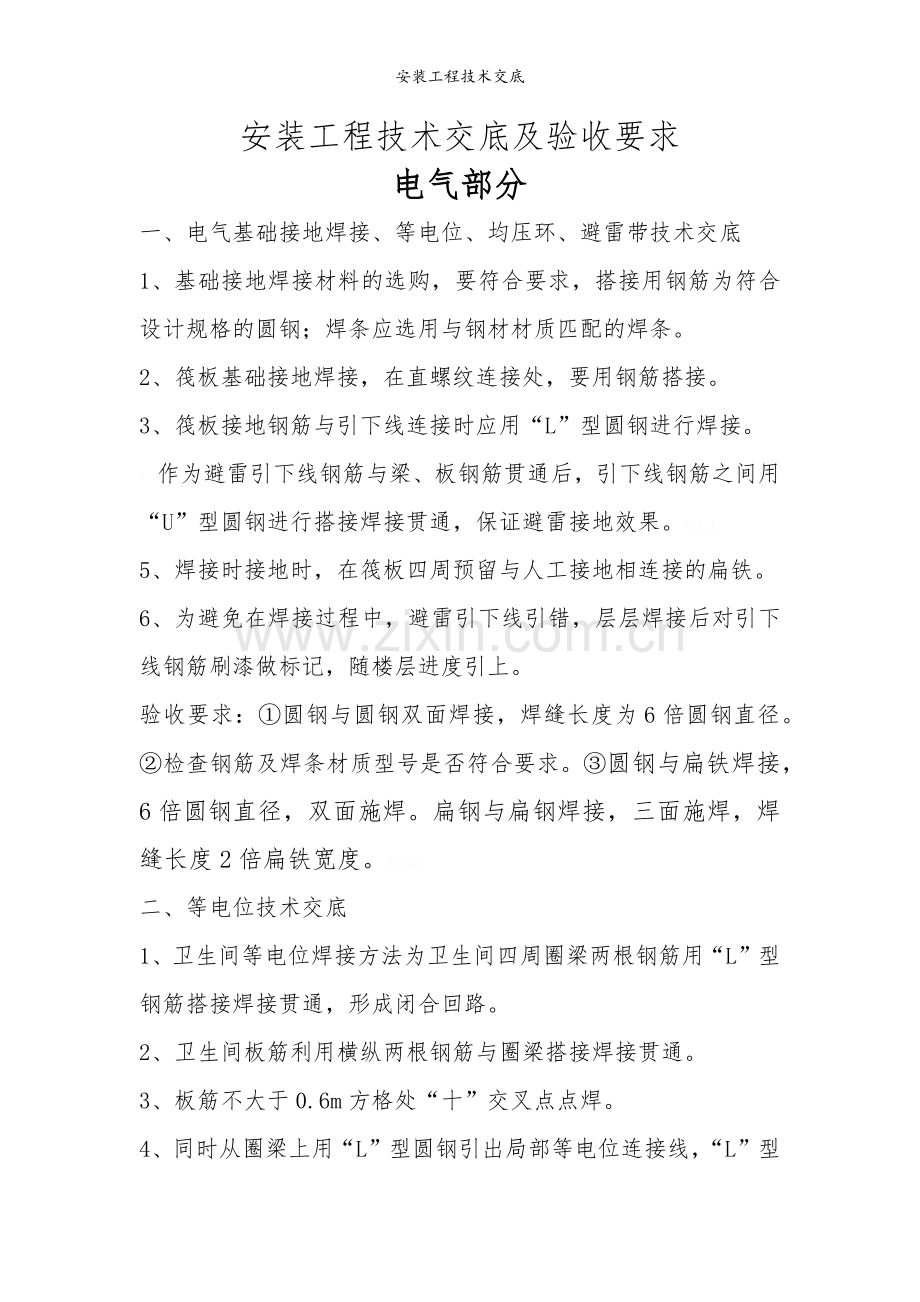

安装工程技术交底.doc

安装工程技术交底安装工程技术交底及验收要求电气部分一、 电气基础接地焊接、等电位、均压环、避雷带技术交底1、 基础接地焊接材料的选购，要符合要求，搭接用钢筋为符合设计规格的圆钢；焊条应选用与钢材材质匹配的焊条。2、 筏板基础接地焊接，在直螺纹连接处，要用钢筋搭接。3、 筏板接地钢筋与引下线连接时应用“L”型圆钢进行焊接。4、 作为避雷引下线钢筋与梁、板钢筋贯通后，引下线钢筋之间用“U”型圆钢进行搭接焊接贯通，保证避雷接地效果。Rb2aJ。5、 焊接时接地时，在筏板四周预留与人工接地相连接的扁铁。6、 为避免在焊接过程中，避雷引下线引错，层层焊接后对引下线钢筋刷漆做标记，随楼层进度引上。验收要求：圆钢与圆钢双面焊接，焊缝长度为6倍圆钢直径。检查钢筋及焊条材质型号是否符合要求。圆钢与扁铁焊接，6倍圆钢直径，双面施焊。扁钢与扁钢焊接，三面施焊，焊缝长度2倍扁铁宽度。HLEqQ。二、 等电位技术交底1、 卫生间等电位焊接方法为卫生间四周圈梁两根钢筋用“L”型钢筋搭接焊接贯通，形成闭合回路。2、 卫生间板筋利用横纵两根钢筋与圈梁搭接焊接贯通。3、 板筋不大于0.6m方格处“十”交叉点点焊。4、 同时从圈梁上用“L”型圆钢引出局部等电位连接线，“L”型圆钢与扁铁焊接三、 均压环技术交底1、 焊接时在设计要求楼层，把四周圈梁两根主筋进行搭接焊贯通，形成闭合回路。2、 同时把所有避雷引下线与圈梁两根主筋用“L”型圆筋进行搭接焊接。3、 伸缩缝处焊弯自然补偿。四、 避雷带焊接1、 在屋面突出部分，用镀锌圆钢在屋面四周进行搭接焊接，双面施焊。2、 根据设计图纸焊接成符合避雷要求的网格3、 支架间距不大于1m，转角处不大于0.5m设置支架五、 主体预埋、预留技术交底1、 主体预埋管道材质符合要求，有足够的强度。2、 煨弯时煨弯角度应大于900C度，禁止死弯。3、 管箍连接处用同等材质管道进行辅助保护。4、 焊接钢管连接，套管施焊，并要进行跨接接地焊接，同时要求不小于两处与接地系统进行相连。验收要求：管道敷设与图纸设计保持一致。焊管角度与连接处保护符合要求。钢管跨接接地符合规范要求。六、 电线敷设及开关插座及灯具安装1、 准备好相应的穿线工具及电线材料。2、 工艺流程：先疏通导管-穿引线带护口-扫管-放线及断线-导线与引线绑扎-管内穿线放线时每户要保持统一的线色，L1黄线、L2绿线、L3红线、N蓝线、PE为黄绿线。导线穿入线管要预留13cm-15cm余量。3、 多股线在接入开关、插座、灯具及电器元器件前要塘剔。4、 导线并线一定要满足规范要求。5、 导线接头处胶带缠绕必须三层，从内到外为防水绝缘胶带，沥青绝缘胶布，防水绝缘胶带。6、 导线并头完毕，进行导线绝缘测试，测试合格后，安装开关、插座及灯具。7、 开光、插座紧贴墙面，横平竖直；每一接线端子接线不超过两根。8、 同一房内开关方向及标高保持一致相邻开关标高偏差0.5mm。9、 开关、插座灯具接线要紧固，面板与墙面接合紧密、无松动。10、 开关、插座以建筑基准线进行确认标高。验收要求导线绝缘试验20M，导线接头处，导线缠绕5圈，绝缘缠绕符合缠绕标准（三层胶带）开关、插座标高及导线连接达到水平度，紧固度。灯具安装应符合设计消防要求及应急要求w4H2f。七、 配电箱柜安装技术交底及验收1、 配电箱箱体安装要水平。2、 配电箱内要根据设计要求配置足够的零地排。3、 配电箱内配线整齐。4、 每个回路要粘贴标识。5、 每个接线端子接线不超过两根。6、 动力配电箱基础应高出地面100300mm,箱门与配电柜体应有跨接接地，配电柜按设计用途张贴标识。7、 穿线时要加塑料护口。8、 电缆引入及引出要求从配电柜下方进出。9、 所有配电箱应满足设计要求及消防验收要求。验收要求：配电箱水平度符合验收标准。配电箱接线应无绞拧回路标识清晰。配电箱、柜跨接接地线无松动。配电箱柜体厚度符合国家标准。配线内开关原件开关灵活。mczeb。水暖专业一、 室内给排水安装技术交底1、 首先选定与图纸设计相符合的管材、管件。2、 支吊架加工制作，首先进行定位吊线保持垂直度与水平度，达到横平竖直。3、 支吊架安装应牢固可靠且间距符合规范要求。4、 如遇交叉部位，各种管道安装应遵循小管让大管；有压管道让无压管道；常压、低压管道让中高压管道；常温管道让高温管道。sN8VN。5、 沿墙排列时大管道靠里小管道靠外，支管少、检修少的管道靠里，支管多、检修量大的在外，高压高温靠里，常温常压在外。LLiYu。6、 管道穿越墙壁应设置金属或塑料套管。穿楼板套管，其顶部应高出装饰面200mm；安装在卫生间及厨房套管应高出装饰面50mm，套管与管道之间缝隙用阻燃密实材料填实。A3obv。7、 阀门进场验收时必须按规定进行强度试验和严密性试验，试验合格后方可进行安装，主干管道切断作用阀门100%试验。loGfj。8、 在安装管道时若需要焊接或熔接时，管道上的阀门应打开；若连接时用法兰及丝扣连接，阀门应关闭。9、 给水管道在施工完成后应进行打压试验且需要进行管道冲洗，达到饮用水标准。10、 排水管道应按规定坡度施工，施工完成后应做通球试验和灌水试验，合格后进行验收。11、 室内塑料管道在穿越楼板时，当管径大于等于110时，必须安装阻火圈。12、 当给水管道穿越伸缩缝时，应加装补偿器，伸缩缝两侧采取软连接，伸缩缝处采用刚性管道且其上下设置不小于150mm的净空。xo2Gp。13、 所有管道应张贴或标识管道用途及介质流向。验收要求：给水管道打压试验，在试压规定时间压力下，不渗不漏。排水管道通球试验应达到100%通球率，灌水试验，应在规定时间内不渗不漏为合格。Jfz11。九、 排水通气管不得与风道或烟道连接，且应符合下列规定。1、 通气管应高处屋面300mm，但必须大于最大积雪厚度。2、 在通气管出口4m以内有门窗时应高出门窗顶600mm，或引向天门窗一侧。3、 经常有人停留的平屋顶上，通气管道应高出屋面2m，并应根据防雷要求设置防雷装置。4、 雨水管道不与防水相连接穿墙管道。十、 室外给排水1、 输送生活给水应采用塑料管，复合管镀锌钢管或给水铸铁管，管材与配件应是同一厂家配套产品。2、 塑料管不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。3、 给排水埋地管道应在当地冰冻线以下，如必须在冰冻线席上敷设时应做可靠防潮措施，无冰冻地区，管顶埋不小于500mm穿越 埋不小于700mmuLv72。4、 室外管沟坐标、位置，沟底标高应符合设计要求。5、 管沟沟底应是原图层，或是夯实回填土，沟底应平整，坡度应顺畅，不得有坚硬物体或块石。6、 管沟回填土、管顶上部2mm以内应用砂子或无块石冻土块的土，不得用机械回填；管顶上部300mm以内不得回填直径大于100mm的块石或冻土块，500mm以上部分回填土中块石或冻土块不得集中，上部回填时不得在管沟上行走。m3Y1T。7、 井室底标高在地下水位以上，井底基层素土夯实；标高在地下水位以下时，基层应打100mm厚混素面抹灰后，应严密不渗水。yDoz1。8、 管道穿过井壁处应用水泥砂浆分二次填塞严密抹平不得渗漏。9、 排水管道插安装时承口应与水流方向相反。10、 金属管道应按要求做防腐。11、 给水管道在回填前应做压力试验，回填后应做压力试验，试验以不得渗漏为合格。12、 雨污水井必须按图集砌筑导流槽。13、 排水管道在回填前应做灌水试验和通水试验。验收要求：排水管道应做灌水及通水试验，排水应通畅无堵塞，管接口无渗漏。给水管道压力试验应符合标准及设计要求。给水管道竣工后必须对管道进行冲洗，饮用水管道冲洗后进行消毒，要求冲洗水浊度达到要求。qkamK。室内热力1、 室内热力系统管道及管件应符合设计要求及国家标准。2、 焊接钢管的连接，应符合以下规定：管径小于或等于32mm，采用螺纹连接，管径大于32mm采用焊接，管材必须防腐处理。bQtsy。3、 镀锌钢管100mm镀锌管用螺纹连接，套丝扣时镀锌层表面及螺纹部分应当防腐处理，管径100欢迎采用法兰、卡套连接。YKYR3。4、 在安装竖向管道时，管道布置一般应左供右回、上供下回，水平管道安装为避免热桥，要求热力管道支架安装应加木或隔热衬垫。P7UZ6。5、 主管道距离较长时应安装补偿器，在地下车库管道要充分利用管道路径做自然补偿。6、 支吊架方面必须按规范要求加装固定支架、导向支架等。7、 当水平热力管道翻弯避让时，在翻弯处管道上部必须安装自动排气阀，下部安装泄水阀。8、 室内管道保温工作在压力试验后进行；预保温管道，在焊缝处预留500mm不保温，待压力试验合格后进行保温。PmACe。9、 热力入口处，泄水应设置有组织排水。10、 在热力入口管道进出处及单元供热最高点回水必须加装通管。11、 水压试验合格后必须进行管道冲洗。12、 管道应标识好用途、分区、及介质流向验收要求：防腐涂漆应附着良好，无脱皮起泡流淌和漏涂。保温层厚度应符合设计标准要要求。压力试验达到设计要求不渗不漏。EOfbf。室外供暖管道1、 供热管道网的管材应按设计要求，当设计未标明时应符合下列规定：管径400mm应使用焊接管道管径50-200mm应使用焊接或天通管径200mm应使用螺旋焊接管2、 室外供热管道均应采取焊接连接3、 平衡阀及调节阀型号规格及公称压力应符合要求，安装后应进行调试做出标志。4、 直埋管道保温应符合设计要求，接口在现场发泡时，接口厚度应与管道保温一致，接头处保护层必须与管道保护层成为一体，符合防潮要求。d6acA。5、 除污器构造应符合设计要求，安装位置和方向应正确，管网清洗后应清除污物。6、 管材管件焊接的焊缝应饱满，高度不低于母材表面，焊缝与母材应圆滑过渡，焊缝应无裂纹、未熔合、未焊透、夹渣、弧坑等缺陷。fbiwx。7、 地沟内管道安装位置，其净距应符合以下规定：距沟壁 100mm150mm 距沟壁 100mm200mm 距沟壁 50mm100mm6qG0R。8、 防腐时要求防锈漆厚度均匀，不得有脱皮、起泡、流淌、漏涂。9、 保温层厚度与平整度应符合规范规定。10、 供热管道做水压试验时，试验管道上的阀门应开启，与非试验管道要隔断。验收要求：1)供暖管道压力试验必须满足规范要求。2）管道冲洗应达到水色不浑浊。3）管道冲洗完毕应通水加热进行试运行。yGrti。安全用电技术交底1、 现场要求“三级配电两级保护”及“一机一闸一漏一箱”。2、 配电箱要有明确警示标示，要求张贴停送电操作流程3、 配电箱各回路标识要清晰准确4、 配电箱箱体与箱门要有跨接接地线5、 现场施工设备必须重复接地、外架应有接地措施。6、 现场必须配备专职电工，定期检查临时用电设备并做好检查记录7、 现场严禁私拉乱接，现场设备必须有防护措施（附照片）安装交房样板（附照片）预埋预留样板图片（安装专业）
