砂砾石施工组织设计.doc

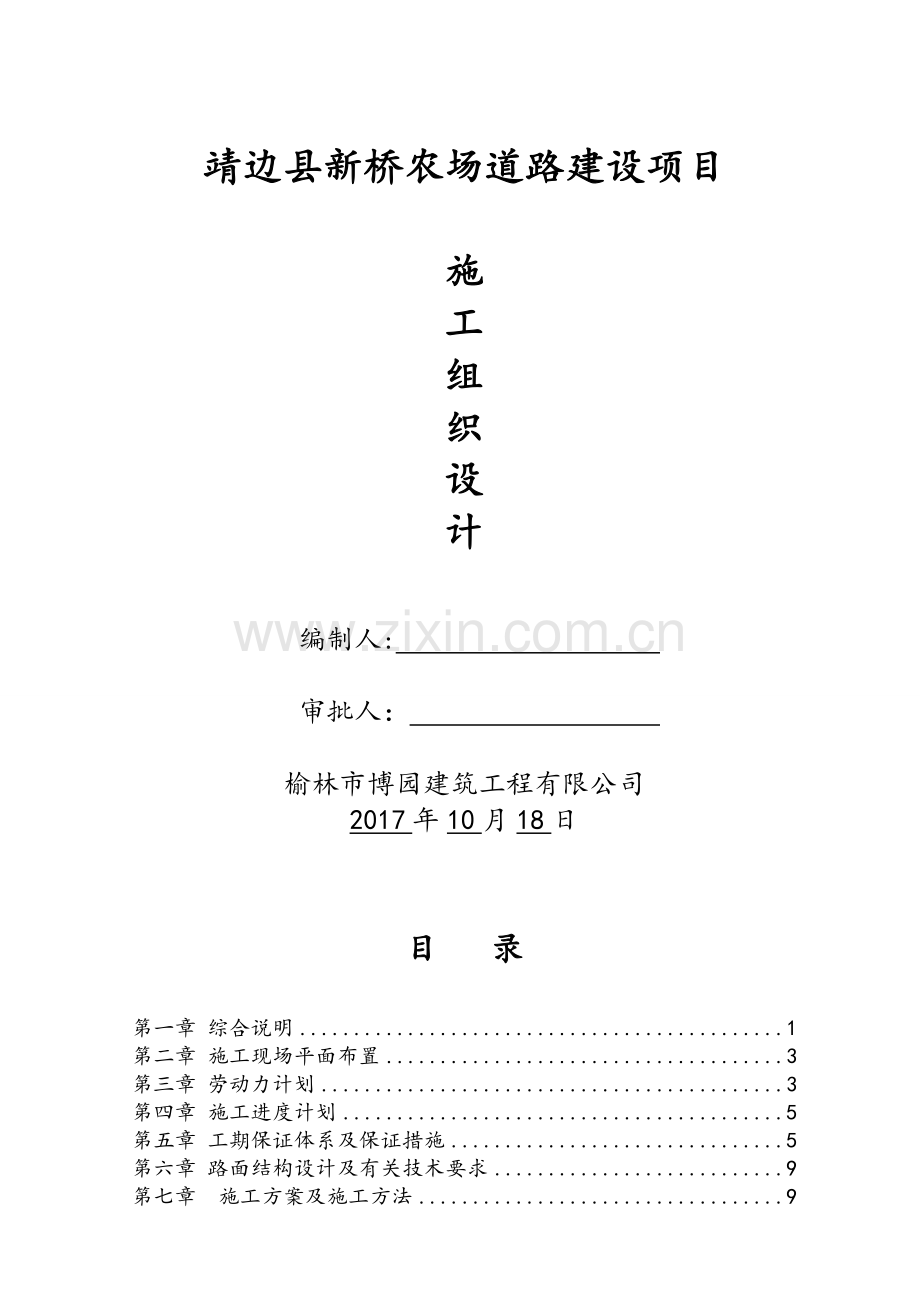

靖边县新桥农场道路建设项目

施
工
组
织
设
计

编制人:

审批人：

榆林市博园建筑工程有限公司
2017年10月18日

目 录

第一章 综合说明 1
第二章 施工现场平面布置 3
第三章 劳动力计划 3
第四章 施工进度计划 5
第五章 工期保证体系及保证措施 5
第六章 路面结构设计及有关技术要求 9
第七章　施工方案及施工方法 9

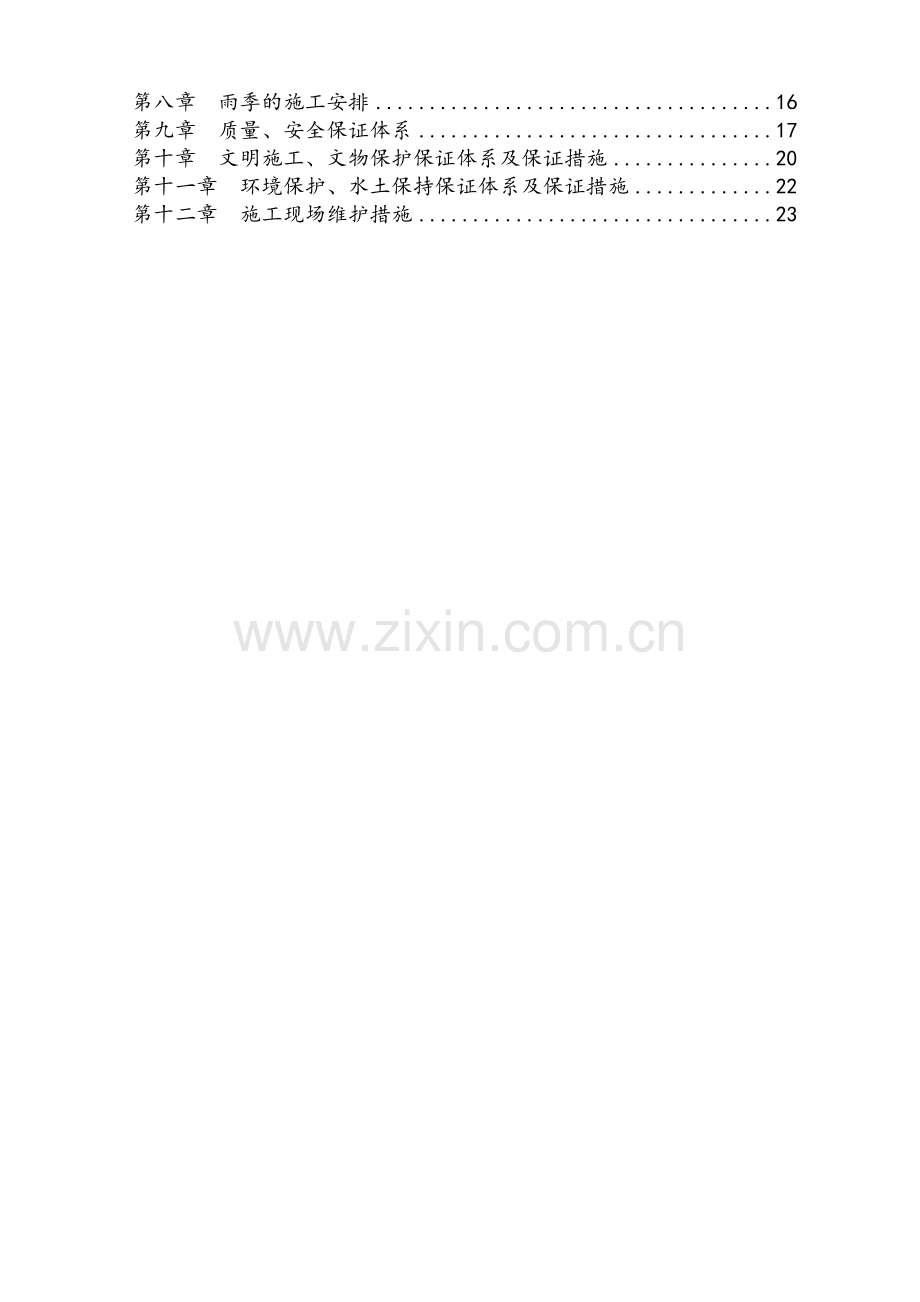

第八章 雨季的施工安排 16
第九章 质量、安全保证体系 17
第十章 文明施工、文物保护保证体系及保证措施 20
第十一章 环境保护、水土保持保证体系及保证措施 22
第十二章 施工现场维护措施 23

第一章 综合说明
一、基本情况：
工程名称：靖边县新桥农场道路建设项目
建设单位：靖边县新桥农场
建设地点：靖边县东坑镇王火场分场、东坑分场
建设工期：120日历天
二、编制依据：
1、招标文件；
2、设计图纸；
3、相关验收规范。
三、工程概况：
靖边县新桥农场道路建设项目，全长7.2公里，路基宽5米、路面宽4.5米， 20厘米厚天然砂砾石面层。
四、建设要求：
1、计划工期
本项目预计开工日期：2017年10月20日，预计交工日期：2018年06月20日。
2、工程质量
本项目要求标段工程交工验收质量评定达合格标准，竣工验收质量评定达合格标准。

五、施工部署
1、项目部、材料场的建立和布置
（1）项目经理部的建立：经现场勘查，我们计划将该工程的项目经理部设在主线右侧，租用当地民用房作为项目经理部。材料场计划建立在项目部附近，采用运输车辆运送材料。
项目经理部内设置经理室、总工室、综合办公室、会议室、宿舍等。各种职责图表在相应科室中规划上墙，其中工程施工平面图、纵断图、横断图、路面结构图、形象进度图、进度网络图、管理网络图、人、机、材计划表等在会议室中规划上墙，五牌一图布置在项目部门口。项目部办公配备复印机、传真机、办公xx、电脑、打印机、宽带等。
（2）生活、办公用电引用附近低压照明电源，安置安全用电设备，由专人进行安全用电管理。生活用水引用临近自来水管线。
（3）场外运输借用已有道路，开工前与交管部门及当地政府协调，经许可后方可使用，并在施工过程中负责维护现场周围的交通疏导工作和道路清理及防扬尘工作。
（4）项目班子的配备：本工程项目管理工作由项目经理负责项目整体管理，项目总工负责技术，各部室人员负责日常项目管理工作。
2、工程测量
由项目总工组织、测量主管负责工程测量工作，作好控制点测设与复核、使用和保护工作。测量主管组织测量人员对该工程的水准点、导线点进行认真复核工作，并且及时将复核结果上报监理单位进行审批，审批通过后方可用于施工。
3、设计交底：项目总工组织各作业队技术人员认真研究施工图纸和施工现场，在业主指定时间内做好设计文件的技术交底工作，作好设计交底记录。
4、技术交底：工程开工前，项目总工组织所有技术人员进行工程技术交底，针对该工程特点、施工工艺、施工方法、质量控制方法、检测项目和频率等内容向各个部门和施工队进行技术交底。
5、原有地上、地下设施的测定与处理：开工前协同相关部门积极调查确定各类地上、地下管线，并且要记录在案，现场作好明显标记，以便施工过程中妥善保管，并做好施工现场的清理平整工作。
6、工程材料供应计划
本工程所用工程原材料、成品和半成品均由上级单位物资部门统一采购，原材料进场必须同时具备产品出厂合格证书和产品质量检验证书。进场后由试验部门进行批量抽检，抽检结果合格后方能用于施工，否则增加抽检频率进行复检，复检合格后可用于现场施工，否则清除出场。
第二章 施工现场平面布置
施工现场平面布置见附表
第三章 劳动力计划
一、劳动力来源与制度
本标段的道路施工由于工期紧，需要大量的劳动力，而且时间相对比较集中，因此开工前落实劳动力来源，按计划适时组织进场和退场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。
目前工程施工劳动力多为农民工，组织农民工队伍时要做好以下工作：
1、注重素质培养
农民工素质直接影响工程质量，农民工队伍素质审查要严把“四关”，即政治素质、道德纪律、身体条件和技术水平四个方面。政治素质主要看参加施工的动机，要有为社会主义建设作贡献、尽义务的意识，一切朝钱看的施工队伍是难以完成任务的；道德纪律主要看农民工队伍的精神面貌、组织纪律性，要求是一支能吃苦耐劳、有组织、守纪律、过的硬、有领导的队伍；身体条件：道路工程施工劳动强度大，作业时间长，有时要发挥连续作战的精神，没有健康的体格是难以完成任务的，故要选择身强力壮的中青年队伍；技术水平：应选择参加过城市道路工程施工的队伍，他们中有相对稳定的作业手、泥瓦工、木工等技术人员，具有一定的独立施工能力。
2、签订合同
在市场经济条件下，农民工参加工程建设，希望中有数。从而安心的、积极热情的投入施工。获得好的经济效益是无可非议的。要使农民工安心施工，把精力集中到工程质量上来，必须按经济规律办事，签定劳务合同，合同内容包括人员数量、工程数量、取费标准、质量标准、奖罚标准、施工进度和安全施工等。
第四章 施工进度计划
计划开、竣工日期和施工进度横道图（见附表）
第五章 工期保证体系及保证措施
本工程计划工期为2017年10月20日～2018年06月20日，总工期120天，工期较紧。按期甚至提前完成工程是承包商的基本职责，我公司一贯以重合同、守信用受到多家业主的称赞和奖励。我们有保证工期的有效措施和实现提前完成工期的人力和设备。
一、从组织管理上保证工期
1、本工程实行项目法施工，根据本项工程分项的特点，我单位将组织充足精干人员，调集精良设备于本工程项目之中，并成立由主管生产的负责人为总调度，由施工经验丰富的人员担任生产指挥的调度员，加强施工现场的协调和指导。
2、建立以项目经理为核心的责、权、利体系，定岗、定人、授权，各负其责。
3、各施工队应坚持每天一次的生产布置会，做到当天的问题不留到第二天，并让每个生产者清楚第二天的工作，及时安排布置。
4、项目经理每周定期召开一次由各施工队负责人参加的生产调度会，及时协调各队伍之间的生产关系，合理调配机械设备、物资和人力，及时解决施工生产中出现的问题，并积极参与协调好工程施工外部的关系。
5、每半月召开由项目经理或主管生产的负责人主持的生产调度会，总结施工进度情况，安排以后施工生产工作。
6、建立严格的《工程施工日志》制度，每日详细记录工程进度、质量、工程洽商等问题，以及施工过程中必须记录的有关问题。
7、各级领导必须“干一观二计划三”，提前为下道工序的施工，做好人力、物力和机械设备的准备，确保工程一环扣一环地进行。
8、建立奖罚严明的经济责任制，每星期进行一次总结，对提前完成任务的相关责任人进行奖励；未能按时完成任务的按拖延的天数进行罚款，谁拖延谁受罚。
二、从计划安排上保证工期
1、在工程开工前，严格按照《工程施工承包合同》的总工期要求，制定工程总进度计划，并对其科学性和合理性，以及能否满足合同工期的要求等问题，进行认真审查。
2、在工程施工总进度计划的控制下，坚持逐周、逐月编制出具体施工计划和工作安排。
3、制定周密详细的施工周计划，抓住关键工序，对影响到总工期的工序和作业给予人力和物力的充分保证，确保总进度计划的顺利完成。
4、对生产要素认真进行优化组合、动态管理。灵活机动地对人员、设备、物资进行调度安排，及时组织施工所需的人员、物资进场，保障后勤供应，满足施工需要，保证连续施工作业。
5、缩短进场后的筹备时间，边筹备、边施工。全线施工，多头并进。
6、工程计划执行过程中，如发现未能按期完成计划的情况时，必须及时检查分析原因，立即采取有效的措施，调整下周的工作计划，使上周延误的工期在下周赶回来。
三、从资源上保证工期
1、将该工程作为我公司的重点工程，该工程所需的机械、设备、技术人员、劳动力、材料、资金等资源给予优先保证。
2、制定严格的材料供应计划，根据现场的施工进度情况，保证各施工段材料的及时供应，杜绝停工待料的情况的出现以免耽误工期。
四、从技术上保证工期
1、由项目部总工程师全面负责该项目的施工技术管理，项目经理部设置工程技术部，负责制定施工方案，编制施工工艺，及时解决施工中出现的问题。
2、实行图纸会审制度，在工程开工前已由总工程师组织有关技术人员进行设计图纸会审，并及时向业主和监理工程师提出施工图纸、技术规范和其他技术文件中的错误和不足之处，使工程能顺利进行。
3、采用新技术、新工艺，新材料、新方法，尽量压缩工序时间，安排好供需衔接，统一调度指挥，使工程有条不紊地进行施工。
4、实行技术交底制度，施工技术人员在施工前认真做好详细的技术交底。
5、施工全过程用计算机进行网络管理，确保关键线路上的工序按计划进行，若有滞后，立即采取措施予以弥补。
五、从各工序的协调措施保证工期
由于本工程单位工程包括道路各项工程，均需在同一块场区内同时交替施工，互相交叉作业，所以每个作业面、各工序的科学组织及协调工作是项目管理的重中之重，是做好工程实施的关键。在整个施工过程中，工序与工序之间，环节与环节之间，以及与周围环境间存在着联系、相互制约的关系。本工程工期紧迫，特制定下列措施，以保证总工期目标的实现。
（一）内部协调
1、每周召开二次协调会议，及时暴露设计和施工中的问题，解决各施工部位之间的矛盾，以及各施工队之间的干扰。
2、严密编制每道工序的施工计划，对相关工序的平行作业、流水作业进行可行性论证。
3、项目经理部成立一个生产应急小组，解决施工中的突发问题，保证各工序正常施工。
4、劳务人员、周转材按主体计划合理安排实现均衡施工；机械设备按总体计划配置，确保各工序各工作面同时进行。
（二）外部协调
成立一个专门对外协调小组，做好环保、消防、交通工作，协助有关单位组织好地面建筑及地下管线的拆迁工作，及时解决在施工过程中产生的矛盾。　
1、联系设计、业主、监理单位做好施工中发生的设计变更，隐蔽验收等经常性的工作。
2、密切建设单位与施工单位的联系，承办执行协议、合同过程中遇到的问题。
3、申请施工的有关执照，许可证明，如施工许可证、交通封锁证等。
4、联系有关拆迁、迁移、切改等工作，密切配合业主并积极督促业主、监理等单位为保证工程进度而努力。
六、其它保证进度的措施
1、关心员工的生活，根据不同的气候条件、施工强度相应调剂员工的饮食，加强饮食卫生管理，减少疾病。
2、做好雨季、夜间施工的措施和周密的准备工作以及防洪抗灾等保证工作，确保施工顺利进行。

第六章 路面结构设计及有关技术要求
本工程路面结构采用砂砾石路面。依据预测道路交通量和路基地质情况及当地建筑材料分布状况，进行计算设计。
1、路面结构组成如下：（总厚度20厘米）
20cm砂砾面层；

第七章　施工方案及施工方法
第一节 施工对策及施工组织原则
1、施工对策
1.1针对管理，施工协调困难的对策。
　　 由于本工程工期短，需要控制和协调的环节多；项目外部涉及的单位多，需要做大量的协调工作，为此采取四个方面的对策，一是从管理层到作业层设三级管理,二是成立施工协调管理部，需要协调处理的工作均由协调管理部负责，使信息流和物流顺利地传递、交换；三是在协调管理部设立调度科，内部各单位之间的协调、各部室之间的协调由施工调度会解决，涉及外单位和供应商之间的协调由协调管理部协调组负责；四是建立畅通的通信网络，施工信息能通过网络及时反馈和处理；五是项目经理部提前运筹下阶段工作计划，对配合单位提前发出信息、指令或制定办法，通过上述五条对策约束工程按施工计划顺利进行。
1.2针对工期的对策。
　　影响工期的原因主要是工程量大、不利于施工的不良气候时间长、相互衔接和交接的上下工序多，机械效率和材料供应等原因，对此采取如下几条对策。
1.2.1面层设备按机组定人、定时间、定量、定奖罚规定，在规定的时间内完成规定施工量的按规定兑现奖金，完不成施工量的按规定罚款。
　 1.2.2在项目部设修理厂，备足易损易坏零配件，出现机构故障及时修理和更换，另安排一台修理车到现场巡回修理。
　　1.2.3组织平行和交叉作业，用网络计划技术控制各工序的衔接。
　 1.2.4公司根据施工进度计划，提前一个月进行备料，确保成品件和各类材料、油料供应充足。
　 1.2.5规定技术人员、试验人员、测量人员跟班作业，为作业层服务的对策，通过跟班作业，消除和减少错误作业，消除返工对工期的影响。
　 1.3针对质量要求的对策
1.3.1按设计图、按技术规范、《公路工程质量验收规范》、控制施工过程，无条件服从业主、监理对本段工程的监控，接受社会对质量监督。
1.3.2对技术工种实行岗位津贴，下发各工种“应知”“应会”对应岗位津贴标准，经考试合格上岗，使操作者清楚施工程序、工艺要领，质量标准。
1.3.3以“三检”控制工序质量，无交接资料不准进入下道工序，检查不合格的不准进入下道工序，确定返工再次检查仍达不到质量标准的，该作业组人员息岗。
2、施工原则
2.1分段组织，全线展开平行作业和交叉作业的原则
根据本工程规定工期和气候特点，计划路基、路面、防护按三大段组织施工，同时展开平行和交叉作业。
2.2先试验、检验后施工的原则
对用于本工程所有材料，不论是业主组织招标采购还是自采（通过监理同意）进场前由中心试验室进行检验，确认合格后用于本工程。
2.3材料集中供应的原则
材料供应部，负责全线的构件预制、材料采购、保管、加工和供应，既确保材料质量，又保证供货及时。
在路基工程的施工组织安排上，以装载机、挖掘机装车，大吨位自卸汽车运输为主，推土机配合平地机摊铺，大吨位振动压路机碾压，形成主要工序间的自然衔接。自卸汽车将填料运至路基现场，按照一定的间距控制卸土，形成一个自然段后，由推土机粗平、平地机精平，压路机进行稳压、压实，最后取样检验，形成路基机械化施工循环作业网络。
平整、摊铺等辅助作业机械的作业能力应稍大于压实机械的作业能力。运用循环作业网络分析技术对施工系统中的各种机械类型、数量以及作业参数得出最优方案，在保证施工质量和施工工期的前提下测出施工期的成本费用。根据施工方法、挖填深度、土方运距等因素，来选择确定主导机械及相应的辅助机械。
根据本工程特点拟采取全封闭及半封闭式管理的办法，由于工期短，社会矛盾突出要保证工程保质保量的完成需及时处理社会矛盾，且需昼夜作业，此方案制定原则为“无障碍施工作业方案”如出现问题将影响工期顺延及造价。为了在合同工期优质高效地完成全部工程任务，我项目部在开工准备阶段将对项目部全体管理人员及施工人员进行岗位培训及安全教育，使我项目部在施工中做到“安全第一，文明施工”优质高效的完成本工程。
我项目部需通过科学管理，周密计划，加强现场调度，按各分项工程施工工期的要求，充分合理投入施工机械设备及技术管理人员，以确保合同工期的实现。
第二节 土方工程
2.1 路基挖方
路基挖方采取“横向分层、纵向分段，两端同步、阶梯掘进”的方式施工，根据土质情况，分别采取挖掘机挖运、推土机清运、自卸汽车配合挖掘机开挖，人工整形。运料通道与开挖工作面合理安排，做到运料、排水、挖掘互不干扰，确保开挖顺利进行。
半填半挖地段，重点是半填部分路基填筑，避免填筑不当，引起横断面内不均匀沉降而出现纵向裂缝。采用人工配合机械施工，然后分层填筑，碾压至要求的压实度。
填挖交界处重点注意填方路段的原地面处理和路基填筑，采用人工配合机械施工。
2.2 路堤填筑施工
①测量放线。以线路中线桩为基准，按照设计图放出路堤填筑边桩线。边桩处布设标志桩，以方便施工。
②基底处理
路堤填土高度小于80cm时，对于原地表清理和挖除之后的土质基底，将表面翻松30cm，然后整平压实，压实度要求≥95%。
路堤填土高度大于80cm时，将路堤基底整平处理并在填筑前进行碾压。要求压实度≥94%。
当用透水性较小的填料填筑路堤时，控制其含水量在最佳含水量的±2％范围内；当填筑路堤下层时，其顶部做成4％的双向横坡；若填筑上层时，不应覆盖在由透水性较好的土所填筑的路堤边坡上。
③摊铺整平：用推土机将填料按合理层厚摊铺平整，以便获得均匀的压实效果。松铺厚度按试验取得的数据确定，并在施工作业时，根据填土的实际情况及时调整。
④机械碾压：粗粒土用重型振动压路机碾压，细粒土用振动压路机或轮胎式压路机碾压，碾压作业时，行间(横向)重叠O.3～0．5m，碾压区段间(纵向)重叠1．0m以上。碾压遍数根据试验确定。
⑤检验签证：按照验收标准，以填层的平整度、相对密度或地基系数等指标判定是否合格。不合格者，进一步碾压，直到合格为止。合格后方可进行下道工序施工。
⑥路基整修：路基整修结合填筑路床表层的最后一层进行。按设计断面形式和计划填筑高度控制摊铺层厚度，并挂线用人工细致找平。碾压中若发现凹凸不平，及时找平，使碾压好的路基形状和平整度符合要求。
⑦边坡夯拍：边坡随填层的填筑逐步将其夯拍密实，全部路堤填筑完成后，用挖掘机的铲斗背面在边坡上进行夯拍、推拉，将边坡压实，然后人工进行修整。
⑧质量检测手段
以土工试验和现场填土压实试验资料为依据，对填料的复查试验频次、填料含水量、填层厚度、整平程度、碾压遍数等进行施工控制，达到既经济有效地施工，又能确保施工质量的目的。
质量检测采用灌砂法进行校核。压实度检验：每200m测4处。
(⑨填土作业施工安全和质量保证措施
a．降雨时，不得摊铺填料(细粒土)和进行碾压作业。
b．每日填土作业结束时，填土表面做成2％～4％的横坡并碾压，以防雨水下渗。
c．做一段试验路段，试验员随时对路基施工质量进行检测，并记录检测结果，以便及时调整作业参数。
d．路堤填筑完全采用机械化施工。施工过程中，严格规划机械、车辆的运行路线，防止互相干扰或碰撞。
e．压路机近边碾压时采用45。斜向碾压，确保边缘部位的碾压密实度。其它机械在路堤边缘作业时，留出安全距离，防止下溜或翻倒。
⑩做好施工防洪、排水工作。
g．路基的填方严格按招标文件及技术规范要求施工，重点部位定人定岗、责任到人。
第三节 天然砂砾石面层
1、施工准备
施工前的准备工作：选择砂砾石料场及材料储备及材料送样检验、现场混合料配合比检验与调整，下承层的检验与整修等项工作。
2、测量放样
首先根据设计图纸放出中心线及边线，设置胀缝、缩缝、曲线起迄占和纵坡转折点等桩位，同时根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线；放样时为了保证曲线地段中线内外侧车道混凝土块有较合理的划分，必须保持横向分块线与路中心线垂直；道路交叉路段必须严格按照设计要求进行施工，衔接段落必须标高顺接，保证平面曲线顺畅、平缓；对测量放样必须经常进行复核，包括在浇捣混凝土过程中，要做到勤测、勤核、勤纠偏。
3、砂砾石的摊铺铺设
砂砾摊铺前，对下承层表面要适当洒水，使表面湿润，洒水应均匀，不能有未洒到的地段或过湿的地段。砂砾采用人工配合机械摊铺，全线采用半幅一次性摊铺，摊铺过程严格按照放样标高点施工，砂砾面层成型后必须满足要求。
第八章 雨季的施工安排

1、施工前的准备
雨季施工前做好下列准备工作：
1.1对选择的雨季施工地段进行详细的现场调查研究，编制实施性的雨季施工组织计划；
1.2修好施工便道并保证晴雨畅通；
1.3驻地、仓库、车辆、机具停放场地、生产设施设在最高洪水位以上地点，并应与泥石流沟槽冲积堆保持一定的安全距离。
1.4修建临时排水设施，保证雨季作业的场地不被洪水淹没并能及时排除地面水；
1.5贮备足够的工程材料和生活物资。
2、施工
2.1路基土方施工时，必须做好临时排水设施，填方段每填一层要把表面做成向外倾斜1-2%的斜坡，以利于排水。
2.2当天的填方必须当天完成碾压，挖方段要设排水沟，当天松好的土方尽量当天用完，成型的路基要设临时排水设施。
2.3桥涵基础要做好防水设施，做好排水，挡水设施，砼浇筑要有防雨工具，遇雨立即停止施工，并做好遮避措施。

第九章 质量、安全保证体系
1、质量保证体系
1．1为确保本工程的工程质量达到部优标准，我们建立一个以本工程项目经理为第一责任人的质量保证体系.
1．2各部门职责：
1．2．1项目经理：项目经理是本工程质量保证的第一责任人，负责建立健全质量保证体系，组织开展质量体系活动，确立本工程质量目标。贯彻执行国家方针、政策、法规，坚持全面质量管理，推进各项质量活动正常开展，确保产品质量稳步提高，满足合同要求，争创名牌工程。组织向业主提供质量依据，处理业主提出的有关质量方面的要求。负责对本工程进行资源配置，保证质量体系在本工程上的有效运行及所需的人、财、物资源的需要。
1．2．2项目副经理：配合项目经理工作，负责工程全过程质量控制的具体领导工作，将各分项工程的质量工作落实到人并负责定期组织检查施工质量情况，负责整个工程的日常生产、质检工作。
1．2．3项目总工程师：负责整个工程的技术、质量工作。
①对整个合同段工程质量、施工技术、计量测试负全面技术责任，指导施工队工程技术人员开展有效的技术管理工作。
②负责施工组织设计的编制、实施施工组织设计、网络计划、质量计划、技术管理标准，随时掌握施工动态，加强过程控制，负责质量事故的调查、分析和处理，及时解决工程质量中的关键技术和重大技术难题，督促检查各项质量规划的实施。
1．2．4工程技术部
①熟悉设计资料，编制施工组织设计，做好施工技术交底，制定保证工程质量的技术措施；组织实施施工中的交接桩和在中型项目的复测及重点工程的控制测量。
②严格技术管理，组织工程项目设计资料的审定和办理变更设计，组织竣工文件的编制，认真办理项目和竣工文件移交。
1．2．5质量监控部
①负责编制项目质量计划，组织工程项目的QC小组活动。依据我国质量方针和目标，制定质量管理工作规划，负责质量综合管理，行使质量监察职能。确保产品在生产、安全及交付的各个环节以适当的方式加以标识，并保护好检验和试验状态的标识。负责产品的标识和可追溯性、最终检验和试验、不合格品的控制、质量记录的控制，确定质量检验评定标准，对全部工程质量进行检查指导。负责对“三检”工作的落实。
1．2．6设备物资科
①贯彻执行国家和上级设备物资管理法规，制定本项目的设备物资管理标准和规章制度。
②组织落实本项目的设备物资保障，合理配置施工设备，负责提供材料的质量资料，对工程所用材料的质量负责，切实做好物资采购供应，保障工程建设顺利进行。
1．2．7内部质控员：质量监控部设内部质控员，负责工程自检，自检合格后报监理工程师验收。各作业队内也设内部质控员，负责工程施工时的质量交底、质量控制。
2、工程安全保证体系
2．1安全保证机构：本工程点多、线长、结构物多且有大量的爆破，安全隐患较多。为保证本工程顺利安全的施工，我们建立一个以项目经理为第一负责人的安全保证体系，如下页图：
2．2施工安全措施
2．2．1严格按照施工规范和安全操作规程施工，在作业地点挂警告牌，严禁违章操作野蛮施工。
2．2．2悬挂标志，防止非施工人员进入现场；夜间施工要有工程闪灯，现场有足够的亮度和明显标记，确保行人及施工人员的安全。
2．2．3经理部内要有严密的安全监督体系，并经常对参施人员进行安全教育，提高安全意识。
2．2．4专职安全员认真做好安全监督工作，建立安全台帐，对进入施工现场的机械及参施人员进行安全教育。
2．2．5加强交通安全教育，落实交通责任制。
2．3临时用电安全防护措施
2．3．1非电工不得乱拉线，过路电缆采取安全防护，用土埋好。
2．4施工机械安全防护措施
2．4．1施工现场应有施工机械安装、使用、检测、自检记录。
2．4．2 各种机械严禁非司机动用。
2．5消防保卫措施
2．5．1昼夜有值班人员，并记录值班日志。现场设立门卫和巡逻护场制度。特别冬季施工棚火养生时，设专人看守。
2．5．2临建符合防火规定，现场配备足够消防设备，保证道路的畅通无阻。
第十章 文明施工、文物保护保证体系及保证措施
一、文明施工管理体系
项目经理部成立文明施工领导小组，专门指派一名负责人主抓文明施工、环境保护工作，并实行责任承包制，将文明施工和环境保护与各作业班组和管理人员工资考核挂钩。
二、文明施工管理目标及措施
本工程的文明施工管理目标是力争 “市级文明工地”，施工管理严格按鄂尔多斯市有关文件办理，主要采取以下保证措施：
1、按施工总平面布置图实施布置管理，施工现场内所有临时设施均按平面图布置，使施工现场处于有序状态。场地围栏设置施工标示牌，标明建设工程名称、规模、业主、设计、监理及施工单位名称和负责人以及工程开工、竣工日期、施工许可证等，同时在适当的位置设“一图五板”；
三、外来工文明施工标准
1、个人形象标准
（1）遵守市民公德，讲文明、讲礼貌，保持个人清洁，搞好环境卫生。
（2）上工要统一着装，佩带胸卡。
2、集体宿舍标准
（1）床位整齐，被子叠好，床下工整。生产工具及闲杂物品不准带入室内。
（2）通道干净无杂物，采用36伏照明，不乱接电线，电器插座规范安全，地面无污物。
3、集体食堂标准
（1）食堂卫生清洁，上下水通道畅通，节约用水，并有防蝇设施。
（2）垃圾定点倒放，剩饭不乱泼乱倒，并有专人打扫卫生。
四、现场文明施工监管组工作标准
专业负责工地现场的文明施工，具体工作如下：
1、施工现场的围栏安装整理拆运，并每日清扫现场，做好卫生工作。
2、材料码放，零材回收，清理杂物。
第十一章 环境保护、水土保持保证体系及保证措施
施工生产的噪音、振动、扬尘等污染也会影响当地的环境问题，为使施工期的环保工作有序、有效地进行，尽量减少施工过程对周围环境造成的不利影响，我们将针对工程施工期面临的敏感环境问题，敏感点和生产的主要环境影响，依照国家及地方环境相关法规的要求确定出施工过程中环保工作的具体安排，依照鄂尔多斯市有关环境保护的规定执行。
一、施工期内的主要环境污染因素特征
1、噪音
施工噪音包括现场施工生产的噪音和车辆运输产生的噪音。
施工过程将动用挖掘机、空压机、发电机、风镐、打夯机等施工机械，这些施工机械在进行施工作业时产生噪音，成为对临近敏感有较大影响的噪声源。
2、振动
主要来源于重型施工机械的运转，重型运输车辆行驶，挖土、夯实等作业产生的振动。
二、施工期内环境标准
1、强制性标准
《建筑施工场界噪声限制》（GBI2523-90）具体要求：在敏感区对场界处的噪声限值详见附表：“不同施工阶段的噪声限值”。
三、主要环境影响的控制
1、噪声的控制
（1）施工场界噪声控制按《建筑施工场界噪声限值》（GB12523-90）要求。
2、振动的控制
（1）施工振动对环境的影响按《城市区域环境振动标准》要求。
3、对城市生态的保护
（1）对城市绿化，在施工范围内严格按法规执行，临时占用绿地要报批并及时恢复，砍伐或迁移树木要报批，不得随意修剪树木，古树木按要求进行特殊保护。
（2）施工照明灯的悬挂高度和方向要考虑不影响居民夜间休息。
第十二章 施工现场维护措施
对于每一个工程项目来说，组织好现场的维护都是非常重要的，它为整个工程顺利开展奠定坚实的基础，对此我们采取以下措施：
一、施工现场内部的施工机械类型、数量较多，包括运输机械、基础施工机械等，在有限的施工作业面上容纳如此多的机械，如果没有统一调度与协调，势必造成施工现场的混乱，机械利用率的降低，严重影响施工进度。
二、现场各工序操作人员非常集中，为区别各自职能，要求各工种人员带有不同标志，便于区分识别，做到各就各位。
三、现场维护措施：施工现场的四周插旗，并做好各种施工标志，在开槽施工时，在四周设置围护，防止行人和工作人员不慎而出现事故。

第十三章 其他应说明的事项
1、文明施工
为了保护生态环境，防止由于施工造成污染和扰民，保障工地附近居民和施工人员身体健康，必须做好建筑施工现场的环境保护工作。施工现场的环境保护是文明施工的具体表现，所以必须做好这项工作。
1．1按照安全标准工地建设要求，搞好文明施工，争创文明工地，严格组织施工管理，创标准化施工现场。施工前做到全员教育、全面规划、合理布局，为当地居民保持清洁适宜的生活和生产环境。
1．2项目部由办公室设专人负责文明施工，与当地有关部门经常联系，针对工程特点，提出文明施工要求，定期检查。
2、环境保护措施与方案
2．1综合措施：遵照国家环保政策和本标段环保要求，严格组织施工管理，开展文明施工，创标准化施工现场。施工前做到全员教育，全面规划，合理布局，化害为利。
2．2 施工作业不得损坏用地范围外的耕地、树木、果林及水电设施，临时用地事先将表层种植土集中堆放，完工后复耕整平：
2．3施工现场做到布局合理，材料定位堆置，机具进出场有序，管线齐全，生活设施清洁文明，施工安全有序。
3、防止大气污染措施
3．1水泥等粉散材料，采取或封闭存放，卸运时采取有效措施，减少扬尘。
3．2现场临时道路面层采取用砂砾铺设，防止道路扬尘。
3．3居民区附近施工现场采取洒水降尘措施。
3．4施工现场使用的锅炉、茶炉、大灶，必须符合环保要求。 烟尘排放黑度达到林格曼I级以下。
3．5拆除旧建筑物施工时随时洒水，减少扬尘。
3．6防止水污染措施
3．6．1施工作业产生的污水，必须控制污水流向，防止蔓延，并在合理的位置设置沉淀池，经沉淀后方可排入污水管线。施工污水严禁流出工地，污染环境。
3．6．2现场存放油料的库房，须进行防渗处理。储存和使用者要采取措施，防止跑、冒、滴、漏、污染水源。
4、低噪声、减少扰民的主要措施
4．1 施工现场遵照《中华人民共和国建筑施工场界噪声限值》(GBl2523-90)制定降噪的相应制度和措施。
4．2 在居民区进行强噪声作业时，严格控制作业时间，一般不超过12h。须昼夜连续作业的施工现场，采取降噪措施，做好周围群众工作，并报有关环保单位备案后方可施工。
5、廉政建设
5．1廉政建设机构：为保证在本工程施工过程中不出现腐败行为，我公司首先完善机构建设，建立一个以项目经理和项目书记直接负责的廉政办公室，对有可能产生腐败的施工环节进行严格控制。
5．2廉政办公室权限：
5．2．1项目廉政办公室受公司纪委书记垂直领导，有权对施工中的物资采购、工程分包、费用报销等容易产生腐败的环节进行调查；
6、建立现代化微机管理
为加强管理，随时与业主勾通，我公司在建立项目经理部初期即建立现代化微机管理系统，通过互连网与业主、设计部门、监理以及物资供应商随时保持联系，以便随时接受业主和监理工程师的指令，随时掌握物资供应情况。

路基填方工艺流程框图

施工准备

测量放样

基底处理

边沟开挖

填前碾压
排水清淤
表土处理

试验段确定压实参数
土样试验
土方运送、摊铺

填料含水量检查

凉晒或洒水

路基整平

碾压

密实度检测

分层报验

路基挖方施工工艺框图

施工准备

测量放样

基底处理

边沟开挖

土样试验
土方开挖、拉运

控制挖土深度

洒水

路基整平

碾压

密实度检测

报验

砂砾路面施工工艺流程图

原材料试验
路 床 验 收

报 监 理 审 批
测量放样设标线

清扫并湿润路床

垫层上料

摊铺机摊铺整平

检查松铺厚度

超标翻 晒
洒 水
检 测 含 水 量
不足

碾 压

检 测 压 实 度

监理验收
洒 水 养 生

检测厚度、强度

返工或补救措施
中线标高宽度平整度
检 测 验 收

下道工序施工

质量保证体系图
质量保证体系
组织保证
体 系
质量保证
思想保证
施工质量保 证
目标管理保 证
经济保证
质量信息
管理保证
项目经理负 责 制
体 系
健全智能机 构
政治思想工 作
施工组织设 计
方针目标制 度
经 济
责 任 制
质量信息
反馈网络
施工单位
建设单位
质检单位
监理单位
信息管理员
信息传递员
项目经理
信息源
单位时间工程包干
基本奖金包 干
岗 位
责任制
奖罚制度
质量责任考核
实行奖罚
经 济 兑 现
TQC领导小组下达目标
各队负责人
制定对策措施
目标落实
工班或个人
项目经理
组织施工
施工调度
机械仪表设备保证
人员素质技术保证
检验测试
工艺保证
材料设备质量保证
制度保证
奖惩制度
岗位责任制
技术责任制
信息反馈制
优质工程程
TQC教育
质量竞赛
提高企业质量竞赛管理水平素质
熟练技术规范标 准
原材料设备质量保证
分项工程质量检查
工序质量检查
完成
工程
质量
检查
质量评定
各队负责人
TQC领导小组
QC小组
质检员
班组质检员
工 班 长
全 员
全面质量管理
信息反馈
生产过程
用 户
信息反馈制 度

项目管理机构框图
榆林市博园建筑工程有限公司

总经理

技术负责人
项目经理

现场施工队
材料供应办公室

质 检 试 验 部

财 务 部

生 产 安 全 部

资 料 室

工 程 技 术 部

附表一 施工总体进度计划表
年 度

2017 年 10月20日`~ 11月15日

2018年 3月15日`~ 6月20日
月
份
主要工程项目
15
20
25
30
5
10
15
20
25
30
5
10
15
18
施工准备
