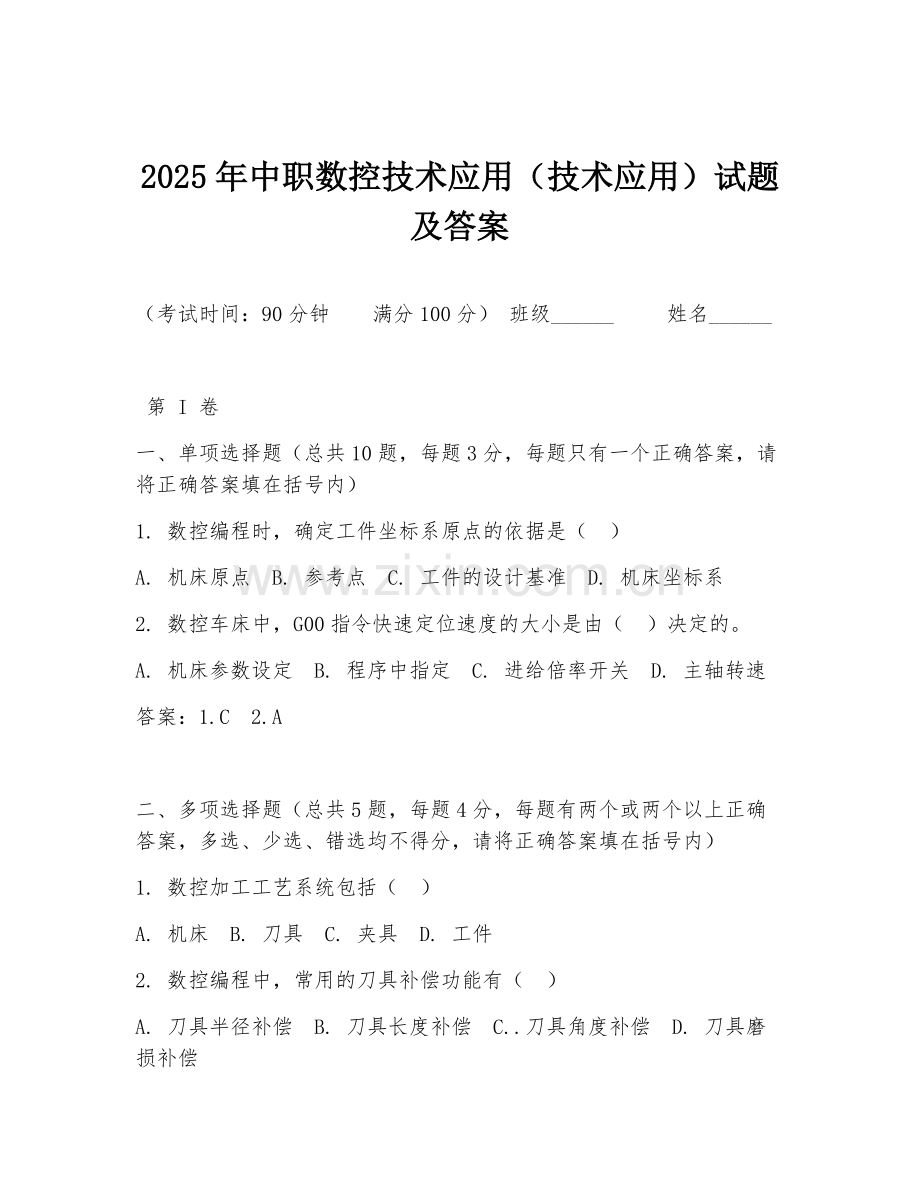

2025年中职数控技术应用（技术应用）试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

第 I 卷
一、单项选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 数控编程时，确定工件坐标系原点的依据是（ ）
A. 机床原点 B. 参考点 C. 工件的设计基准 D. 机床坐标系
2. 数控车床中，G00指令快速定位速度的大小是由（ ）决定的。
A. 机床参数设定 B. 程序中指定 C. 进给倍率开关 D. 主轴转速
答案：1.C 2.A

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，多选、少选、错选均不得分，请将正确答案填在括号内）
1. 数控加工工艺系统包括（ ）
A. 机床 B. 刀具 C. 夹具 D. 工件
2. 数控编程中，常用的刀具补偿功能有（ ）
A. 刀具半径补偿 B. 刀具长度补偿 C..刀具角度补偿 D. 刀具磨损补偿
答案：1.ABCD 2.AB

三、判断题（总共10题，每题2分，判断下列说法的正误，正确的打“√”，错误的打“×”）
1. 数控加工只能加工形状复杂的零件，不能加工简单零件。（ ）
2. G代码分为模态代码和非模态代码，模态代码一旦指定就一直有效。（ ）
答案：1.× 2.√

第 II 卷
四、简答题（总共3题，每题10分，请简要回答问题）
1. 简述数控加工的特点。
2. 请说明数控编程中M代码的作用及常见的M代码有哪些。
3. 加工中心与数控铣床的主要区别是什么？

五、综合应用题（总共2题，每题15分，请根据题目要求进行分析和解答）
1. 已知要加工一个外圆直径为50mm，长度为100mm 的轴类零件，毛坯为直径60mm的棒料。请制定该零件的数控加工工艺，包括加工工序、刀具选择、切削用量等。
2. 有一段数控加工程序如下：
```
O0001
G54 G90 G00 X0 Y0 Z100
M03 S800
G00 X50 Y50
G01 Z-5 F100
X80 Y80
G00 Z100
M05
M30
```
请分析该程序的含义，并说明执行该程序后机床的运动过程。

答案：
四、简答题
1. 数控加工的特点包括：加工精度高、加工质量稳定；生产效率高；自动化程度高；能加工复杂形状的零件；有利于生产管理的现代化等。
2. M代码主要用于控制机床的辅助动作，如主轴启停、冷却液开关、刀具更换等。常见的M代码有M03（主轴正传）、M04（主轴反转）、M05（主轴停止）、M08（冷却液开）、M09（冷却液关）、M10（夹紧）、M11（松开）、M30（程序结束并返回程序头）等。
3. 加工中心与数控铣床的主要区别在于：加工中心带有刀库和自动换刀装置，能在一次装夹下完成多种工序的加工；而数控铣床一般没有刀库和自动换刀功能，工序相对单一。

五、综合应用题
1. 加工工序：
- 粗车外圆，留0.5mm加工余量。
- 精车外圆至尺寸。
刀具选择：粗车选用硬质合金外圆车刀，精车选用硬质合金精车刀。
切削用量：粗车转速500r/min，进给量0.3mm/r；精车转速8
