2025年高职（数控技术）数控编程综合测试卷

（考试时间：90分钟 满分100分） 班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 快速定位 C. 圆弧插补 D. 暂停
2. 下列哪个代码是用于指定主轴正转的（ ）
A. M03 B. M04 C. M05 D. M08
3. 数控车床中，X轴方向的增量编程指令是（ ）
A. G90 B. G91 C. G92 D. G94
4. 刀具半径补偿功能在数控编程中的作用是（ ）
A. 提高加工精度 B. 简化编程 C. 提高加工效率 D. 以上都是
5. 圆弧插补指令G02/G03中，I、J、K表示（ ）
A. 圆弧起点坐标 B. 圆弧终点坐标 C. 圆弧圆心相对于起点的增量坐标 D. 圆弧半径

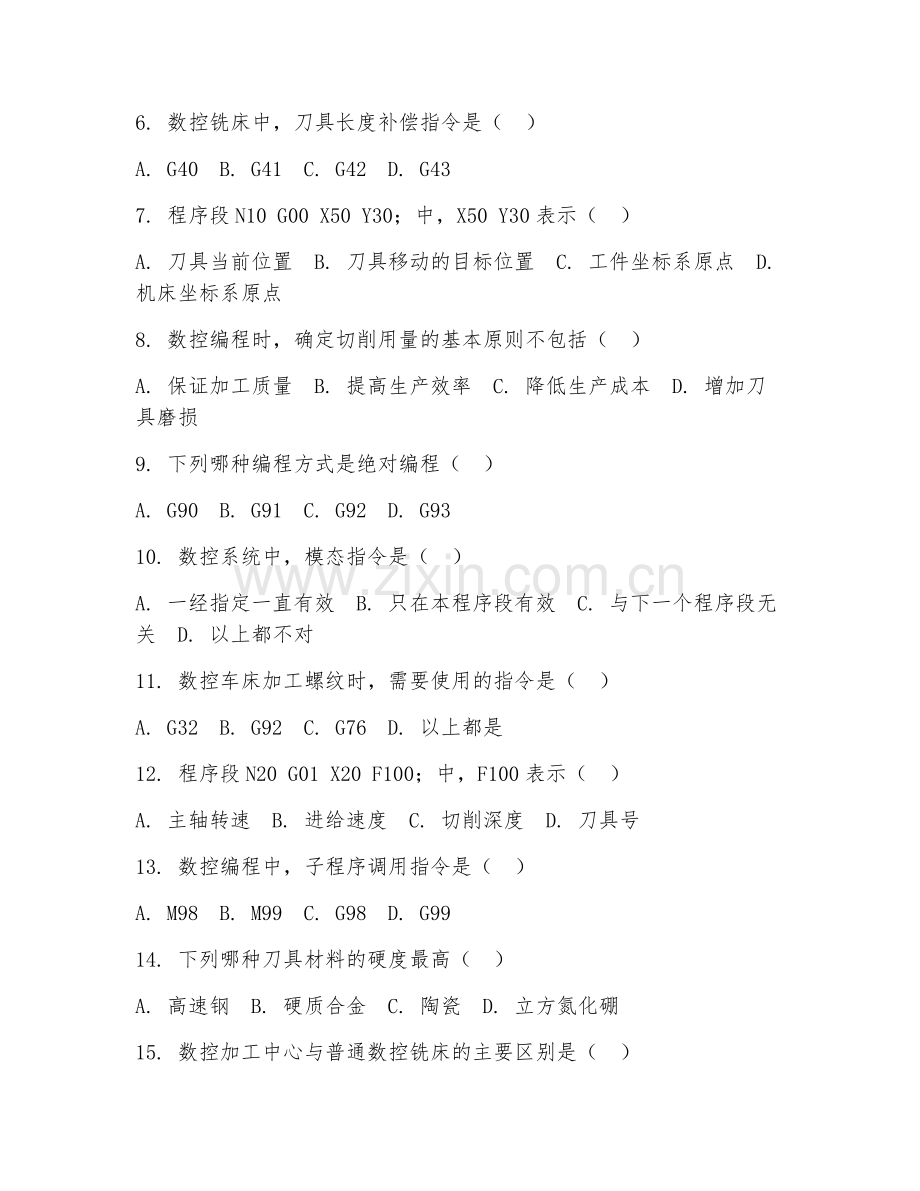

6. 数控铣床中，刀具长度补偿指令是（ ）
A. G40 B. G41 C. G42 D. G43
7. 程序段N10 G00 X50 Y30；中，X50 Y30表示（ ）
A. 刀具当前位置 B. 刀具移动的目标位置 C. 工件坐标系原点 D. 机床坐标系原点
8. 数控编程时，确定切削用量的基本原则不包括（ ）
A. 保证加工质量 B. 提高生产效率 C. 降低生产成本 D. 增加刀具磨损
9. 下列哪种编程方式是绝对编程（ ）
A. G90 B. G91 C. G92 D. G93
10. 数控系统中，模态指令是（ ）
A. 一经指定一直有效 B. 只在本程序段有效 C. 与下一个程序段无关 D. 以上都不对
11. 数控车床加工螺纹时，需要使用的指令是（ ）
A. G32 B. G92 C. G76 D. 以上都是
12. 程序段N20 G01 X20 F100；中，F100表示（ ）
A. 主轴转速 B. 进给速度 C. 切削深度 D. 刀具号
13. 数控编程中，子程序调用指令是（ ）
A. M98 B. M99 C. G98 D. G99
14. 下列哪种刀具材料的硬度最高（ ）
A. 高速钢 B. 硬质合金 C. 陶瓷 D. 立方氮化硼
15. 数控加工中心与普通数控铣床的主要区别是（ ）
A. 有刀库和自动换刀装置 B. 加工精度更高 C. 能进行多轴联动 D. 以上都是
16. 数控编程时，工件坐标系的设定指令是（ ）
A. G54 B. G55 C. G56 D. 以上都是
17. 程序段N30 M08；表示（ ）
A. 主轴正转 B. 主轴反转 C. 冷却液开 D. 冷却液关
18. 数控车床中，Z轴方向的坐标原点一般设置在（ ）
A. 卡盘端面与主轴中心线的交点 B. 工件的右端面上 C. 工件的左端面上 D. 任意位置
19. 圆弧插补时，若圆心角大于180°，则R值应（ ）
A. 取正值 B. 取负值 C. 无所谓 D. 以上都不对
20. 数控编程中，程序结束指令是（ ）
A. M02 B. M30 C. M99 D. 以上都可以

第II卷（非选择题，共60分）
21. （10分）简述数控编程的基本步骤。
2请阐述数控编程的基本步骤，包括分析零件图纸、确定工艺方案、数值计算、编写程序清单、程序校验与首件试切等环节，并简要说明每个环节的要点。

22. （10分）写出下列数控指令的含义：G01、G02、G03、M03、M04、M05、M08、M09、G90、G91。
23. （10分）在数控车床上加工一个外圆直径为50mm，长度为80mm的圆柱，要求表面粗糙度为Ra3.2，试编写加工程序。
24. （15分）阅读以下零件图，编写数控铣削加工程序。
材料为45钢，毛坯尺寸为100mm×80mm×20mm，要求加工出如图所示的轮廓，刀具直径为10mm。
25. （15分）简述数控加工中刀具选择的原则，并结合具体加工任务说明如何选择刀具。
请阐述数控加工中刀具选择的原则，包括根据加工材料、加工工艺、加工精度等因素选择刀具，并结合一个具体的加工任务，如铣削平面、钻孔等，说明如何根据这些原则选择合适的刀具。

答案：
1. B
2. A
3. B
4. D
5. C
6. D
7. B
8. D
9. A
10. A
11. D
12. B
13. A
14. D
15. A
16. D
17. C
18. A
19. B
20. B
