18塔吊附着施工方案.doc

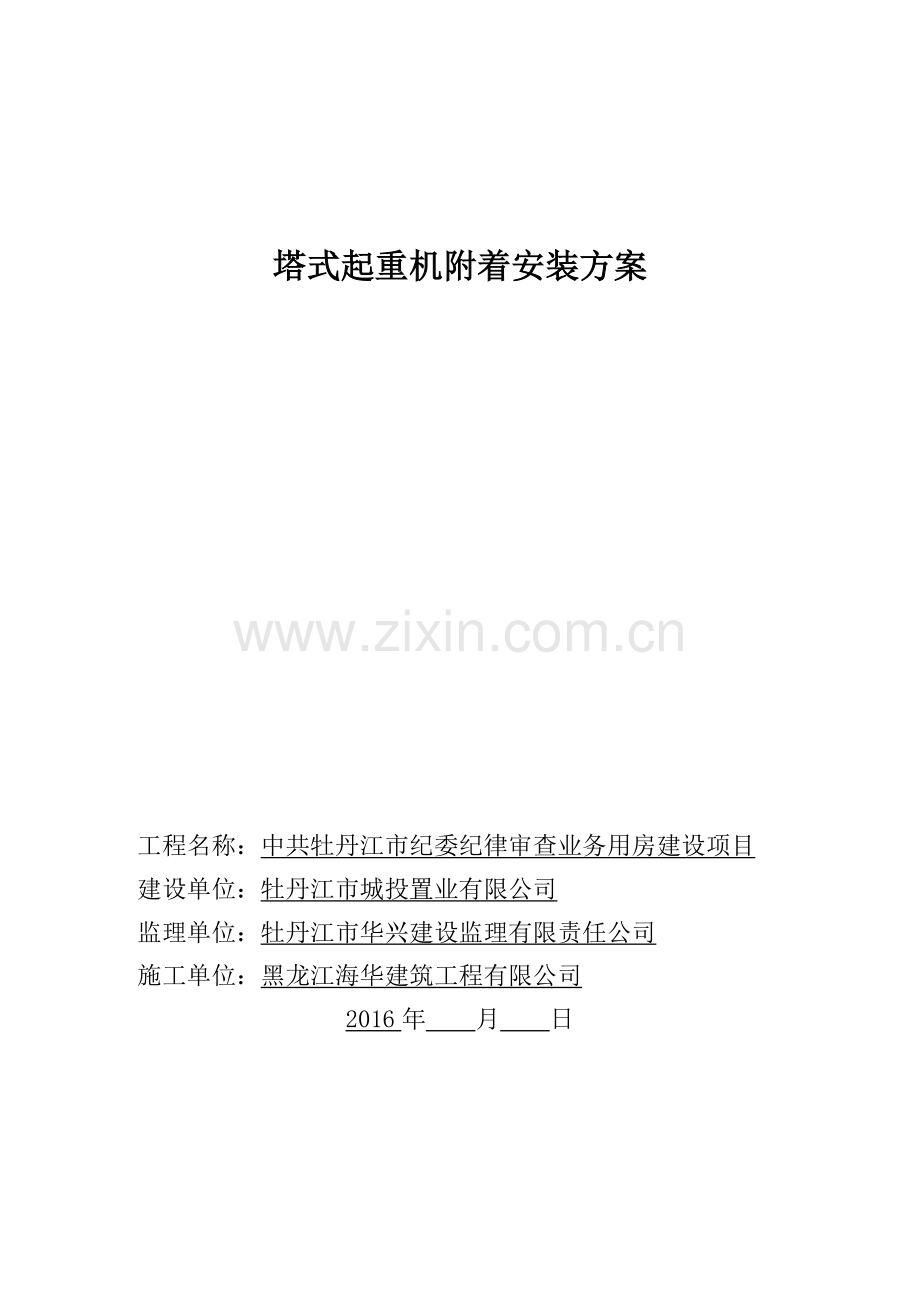

塔式起重机附着安装方案 工程名称：中共牡丹江市纪委纪律审查业务用房建设项目 建设单位：牡丹江市城投置业有限公司 监理单位：牡丹江市华兴建设监理有限责任公司 施工单位：黑龙江海华建筑工程有限公司2016年 月 日工程概况：本工程为中共牡丹江市纪委纪律审查业务用房建设项目，位于牡丹江市江南区八面通街、玄武湖路以东，建设单位为中共牡丹江市纪律检查委员会；牡丹江明月岩土工程有限责任公司勘探；牡丹江市建筑设计研究院有限责任公司设计；牡丹江市华兴建设监理有限责任公司监理；黑龙江海华建筑工程有限公司承建。工程总建筑面积为11170.05，其中地上业务用房建筑面积8610.88，半地下建筑面积2559.17，工程大体呈“品”型，东西长125.80m，南北宽26m，建筑高度为34.2m，施工现场设2台QTZ40型塔式起重机，每台塔式起重机设2道附着。一、编制依据1、国家有关塔机安装的技术标准和规范、规程；2、随机的使用、拆装说明书等；3、塔机安拆方案及相关技术资料；4、其他关于塔机拆装的技术资料。二、安装工具及设备（一） 必需工具：1 重型套筒扳手 2 常用工具（活动扳手、锂鱼钳、螺丝刀、撬杠） 3 吊索吊具 4 铁锤 5 麻绳 6 安全带 7 钳工工具（锉刀、手锯等）（二）设备：1、电焊机 2、气割设备三、劳动组织 本工程在附着锚固过程中，按规定要求配备相关人员，以保证附着锚固安全，人员配备情况如下：技术负责人1名电工1名焊工1名钳工1名指挥员1名其他配合人员2名四、附墙（着）装置1、安装位置根据本工程的实际情况和特点，塔机附墙锚固于楼层框架梁内，梁内预埋钢板，附着撑杆与预埋钢板进行满焊相连，附墙装置由三根水平布置的撑杆和一组套在标准节主弦杆上的附着架组成，三根撑杆应布置在同一水平面内。1#塔吊附着于2层顶板与4层顶板设置；2#塔吊附着于2层顶板与5层顶板设置。每道附墙安装后，附墙以上塔机的自由起升高度不得高于25m，布置方式如下图。图中杆件1与杆件2、杆件3隔层交换方向。2、附墙撑杆的布置附墙撑杆布置见下图。图中的安装尺寸a和b按标准位置a=6m,b=4m，允许范围：a=5.57m。图A为理想安装状态；图B为撑杆倾斜安装状态，倾斜安装时各道撑杆必须交错倾斜，撑杆倾斜的允许范围c不大于200mm。附墙支点位置表序号支点离地面高度标准位置允许的范围125222524542453656265485828551051021053、撑杆与建筑物的连接撑杆应通过连接板及预埋螺栓与建筑物可靠地连接。4、附着锚固前的准备和检查：（1）检查附着框架，附着杆及附着支座等结构件应无变形、开焊、裂纹，附着杆长度符合附着要求，螺栓、销轴、垫铁等紧固件齐全。（2）检验建筑物上附着部位混凝土强度（预埋锚固件的框架梁所浇灌的混凝土达到规定强度后方可使用），检查附着点结构尺寸是否符合安装要求。5、操作要点（1）、应用经纬仪调整塔身轴线，使塔机处于以塔身轴线为中心的平衡状态,且使臂架等效于与附着方向垂直的位置。（2）、调节螺杆外侧桁架四角钢等型钢可靠焊接。（3）、将预埋钢板及螺栓表面混凝土残留物清除干净，与附着杆件可靠焊接。（4）、附着杆件锚固完毕后进行标准节的顶升，将标准节顶升至预顶高度，紧固螺栓，将标准节固定。6、附着锚固完成后的重点检查：（1）附着框架在标准节的安装位置是否符合原厂技术规定。（2）检验附着框架和标准节是否相对固定稳固，框架和标准节之间应无松动，各固定点螺栓紧固可靠，销轴无松旷，垫铁、契块等紧固件齐全可靠，符合技术规定。（3）附着杆的布置方式、水平面角度和垂直面角度应符合原厂技术要求。（4）附着杆各节之间，附着杆和附着支座以附着框架之间连接紧固可靠，符合技术规定。（5）建筑物附着点的墙体结构应和附着支座连接牢固，螺栓、销轴等连接件紧固可靠。（6）锚固完毕顶升到预顶高度后，应检查锚固点到起重铰点的自由高度应符合原厂技术要求。标准节的组合方式符合技术规定。五、技术要求及注意事项 1、因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整范围为200mm为宜； 2、附着框安装上塔身中部有水平腹杆处,上下偏移不超过200mm,最上一个附着架内安装内撑杆。 3、安装和拆卸附着杆，必须使塔式起重机处于以塔身轴线为中心的平衡状态，安装完成后，应用经纬仪测量塔身垂直度，在最高锚固点以下垂直度允许偏差为2。 4、安装每一道附着杆，都不得任意加高塔身，必须保证在附着前，使起重机的自由高度符合使用说明书中的规定。拆卸塔身时，应配合降低塔身进度拆除锚固装置，要做到随落随拆，在拆卸附着杆时，必须先降落塔身，使塔式起重机在拆除这道附着杆后形成的自由高度符合使用说明书的规定。5、附着撑杆与附着框架、连接支座之间的连接，以及附着框架与塔身顶杆的连接必须可靠。附着状态的塔机，每3道中间应有一道与塔身放松，以减小塔身额外负荷。运行后应经常检查有否发生松动，并及时调整。六、安全措施：1、安装作业必须按规定规程进行，风速不大于60KM/H。2、安装过程中工作人员必须系好安全带、戴好安全帽。3、要确定安装好和调试好各种限位保护、安全装置。附着锚固工作完成之前，禁止一切操作。- 5 -
