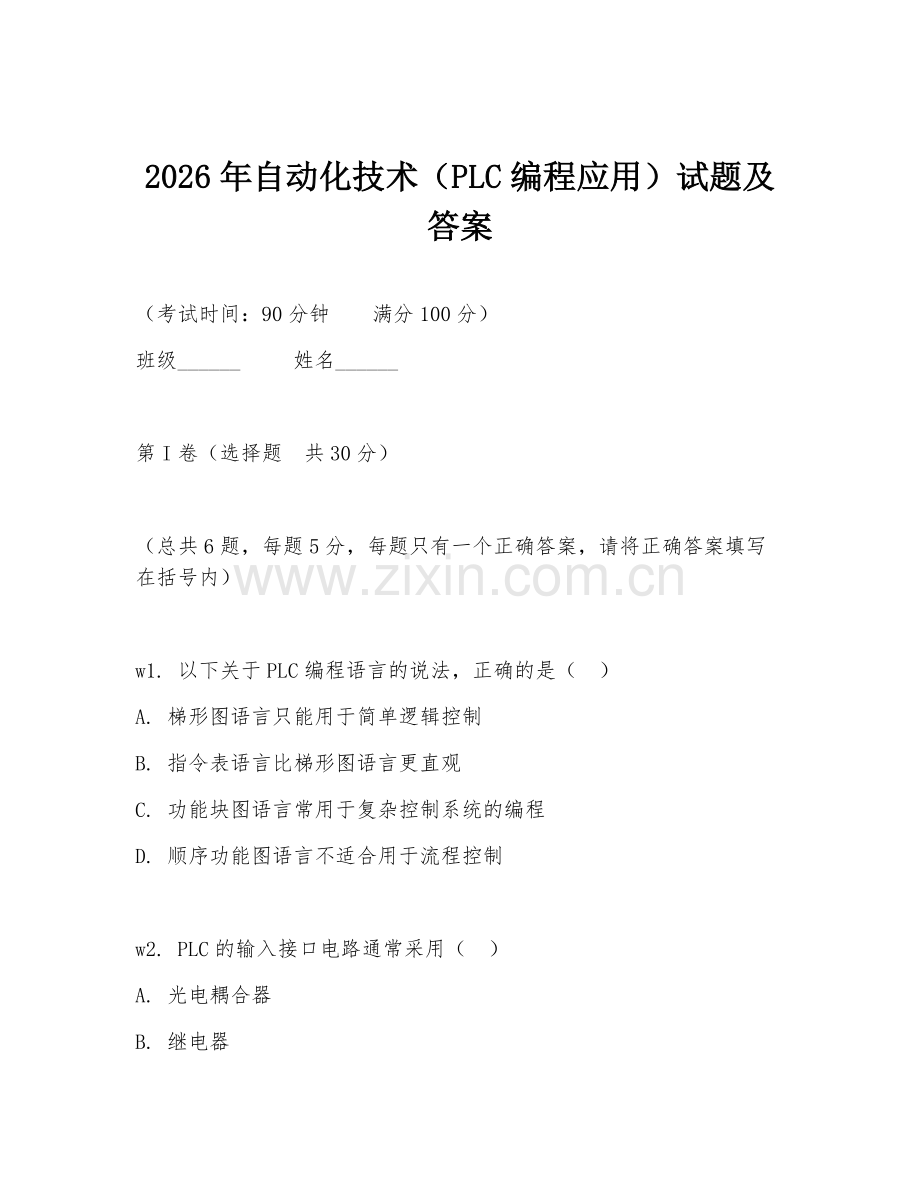

2026年自动化技术（PLC编程应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）

（总共6题，每题5分，每题只有一个正确答案，请将正确答案填写在括号内）

w1. 以下关于PLC编程语言的说法，正确的是（ ）
A. 梯形图语言只能用于简单逻辑控制
B. 指令表语言比梯形图语言更直观
C. 功能块图语言常用于复杂控制系统的编程
D. 顺序功能图语言不适合用于流程控制

w2. PLC的输入接口电路通常采用（ ）
A. 光电耦合器
B. 继电器
C. 晶闸管
D. 晶体管

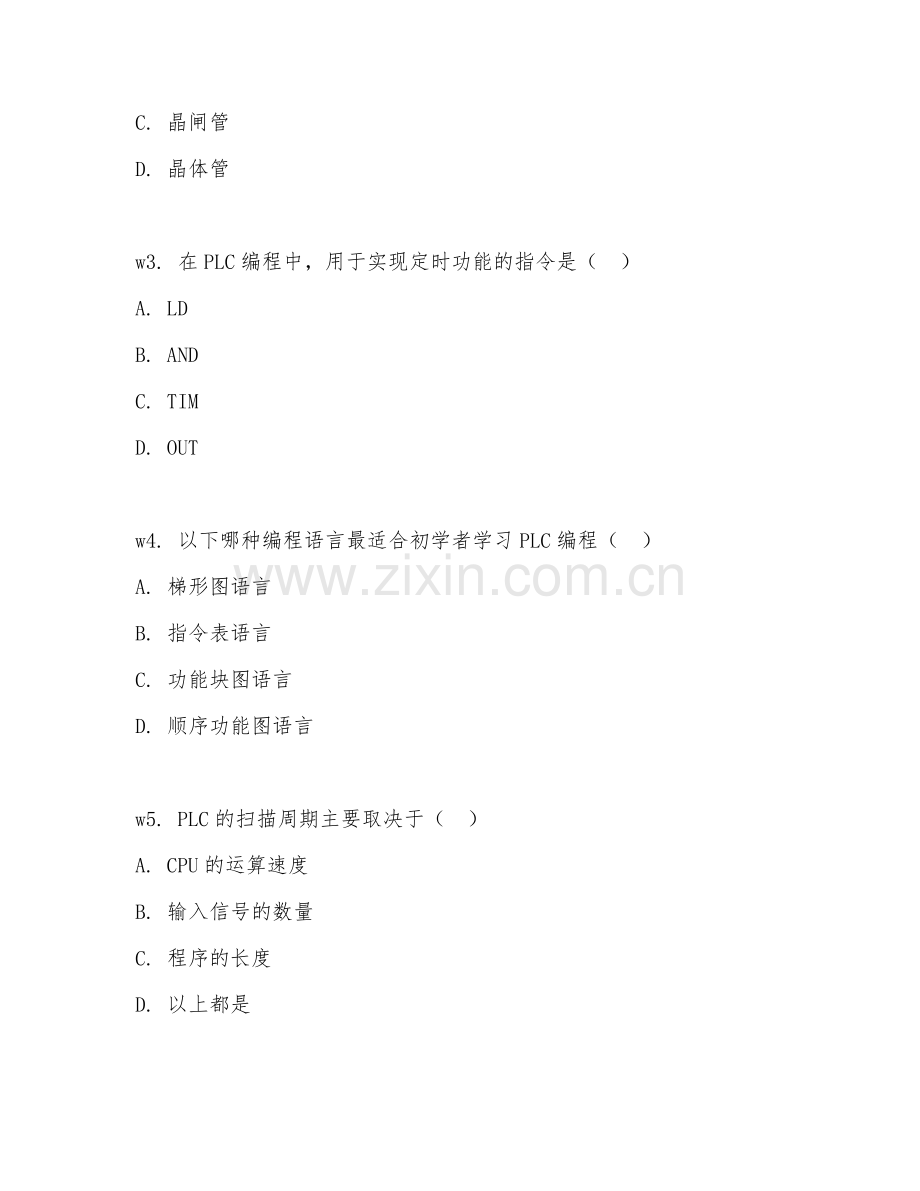

w3. 在PLC编程中，用于实现定时功能的指令是（ ）
A. LD
B. AND
C. TIM
D. OUT

w4. 以下哪种编程语言最适合初学者学习PLC编程（ ）
A. 梯形图语言
B. 指令表语言
C. 功能块图语言
D. 顺序功能图语言

w5. PLC的扫描周期主要取决于（ ）
A. CPU的运算速度
B. 输入信号的数量
C. 程序的长度
D. 以上都是

w6. 当PLC处于运行状态时，其输入映像寄存器的值（ ）
A. 随输入信号的变化而实时更新
B. 固定不变
C. 只在扫描周期开始时更新
D. 只在扫描周期结束时更新

第II卷（非选择题 共70分）

w7. （10分）简述PLC的工作原理。

w8. （15分）请画出一个简单的PLC控制三相异步电动机正反转的梯形图程序。

w9. （15分）在PLC编程中，如何实现对一个计数器的编程，使其在输入信号触发10次后输出一个信号？请用指令表语言写出程序。

w10. （20分）阅读以下材料：某自动化生产线需要对产品进行计数和质量检测。产品通过传送带输送，每经过一个光电传感器，计数器加1。当计数器达到100时，启动一个检测程序，对产品进行质量检测。如果检测合格，产品继续输送；如果检测不合格，产品被剔除。请根据上述要求，设计一个PLC控制系统，画出其梯形图程序，并简要说明程序的工作过程。

w11. （20分）阅读以下材料：一个自动售货机系统，顾客投入硬币后，售货机根据硬币金额显示相应的商品选择界面。顾客选择商品后，售货机出货并找零。请设计一个PLC控制系统来实现这个功能，画出其功能块图程序，并详细说明程序中各个功能块的作用。

答案：
w1. C
w2. A
w3. C
w4. A
w5. D
w6. A
w7. PLC采用循环扫描的工作方式。首先输入采样，将输入信号状态读入输入映像寄存器；然后程序执行，按顺序对用户程序进行扫描并执行；接着输出刷新，将输出映像寄存器的内容传送到输出锁存器，驱动外部负载。
w8. 略（需画出正反转梯形图，包含正转启动、反转启动、停止等控制逻辑）
w9. LD X0
CTU C0 10
LD C0
OUT Y0
w10. 略（需画出梯形图，包含计数器、检测程序启动、合格不合格判断等逻辑，并说明工作过程）
w11. 略（需画出功能块图，包含投币金额计算、商品选择界面显示、出货控制、找零控制等功能块，并说明作用）
