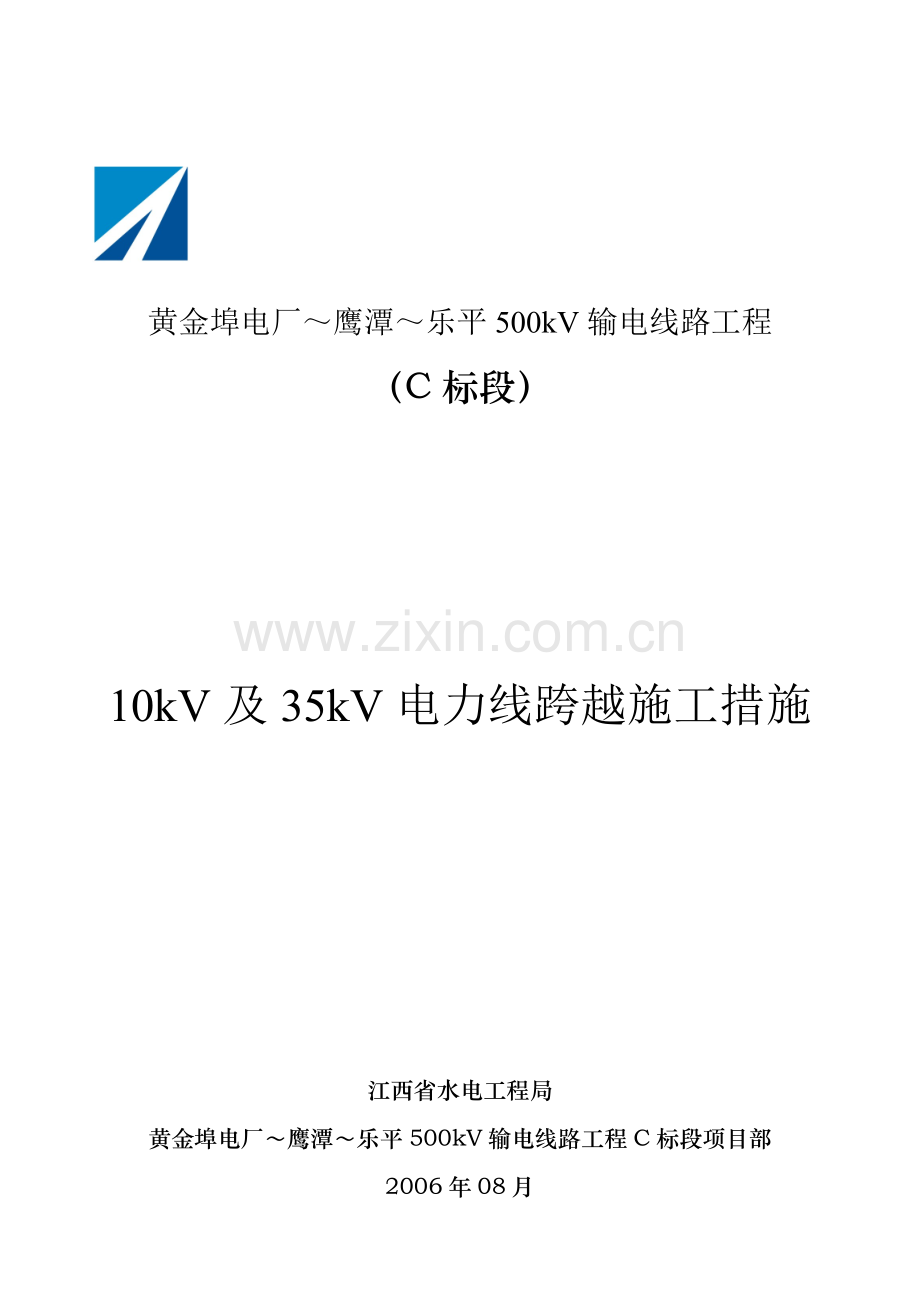

跨越10kV～35kV线路施工方案 500kV黄金埠电厂～鹰潭～乐平输电线路工程(C标段)

黄金埠电厂～鹰潭～乐平500kV输电线路工程
（C标段）

10kV及35kV电力线跨越施工措施

江西省水电工程局
黄金埠电厂～鹰潭～乐平500kV输电线路工程C标段项目部
2006年08月

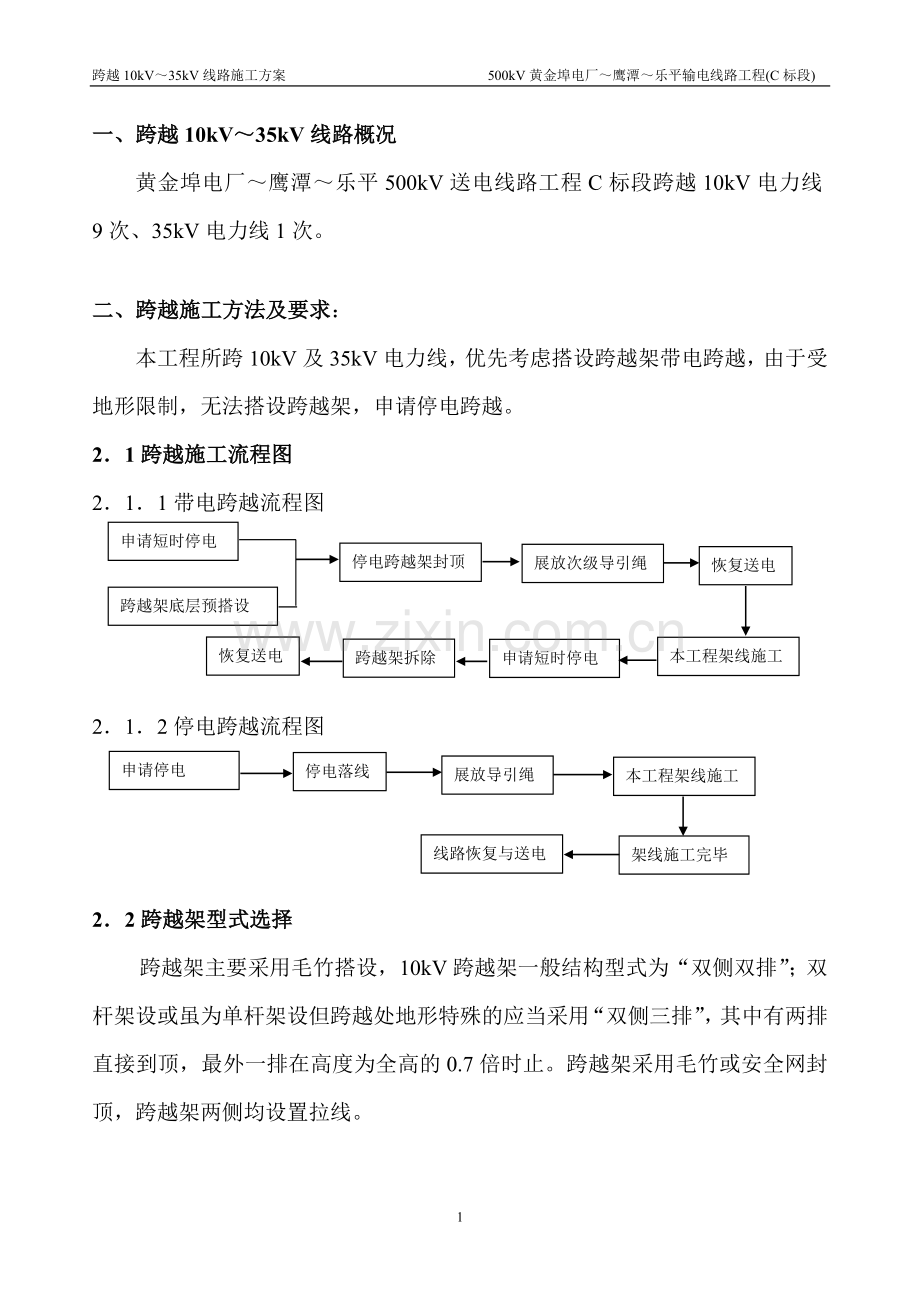

一、跨越10kV～35kV线路概况
黄金埠电厂～鹰潭～乐平500kV送电线路工程C标段跨越10kV电力线9次、35kV电力线1次。

二、跨越施工方法及要求：
本工程所跨10kV及35kV电力线，优先考虑搭设跨越架带电跨越，由于受地形限制，无法搭设跨越架，申请停电跨越。
2．1跨越施工流程图
恢复送电
展放次级导引绳
停电跨越架封顶
跨越架底层预搭设
申请短时停电
2．1．1带电跨越流程图

本工程架线施工
申请短时停电
跨越架拆除
恢复送电

2．1．2停电跨越流程图
本工程架线施工
展放导引绳
停电落线
申请停电

线路恢复与送电
架线施工完毕

2．2跨越架型式选择
跨越架主要采用毛竹搭设，10kV跨越架一般结构型式为“双侧双排”；双杆架设或虽为单杆架设但跨越处地形特殊的应当采用“双侧三排”，其中有两排直接到顶，最外一排在高度为全高的0.7倍时止。跨越架采用毛竹或安全网封顶，跨越架两侧均设置拉线。

2．3毛竹跨越架结构尺寸及搭设要求
2．3．1跨越架架顶宽度（横线路方向有效遮护宽度）B：
B≥［2（Zx+1.5）+b］/sinγ
B—跨越架架顶宽度, m;
Zx本工程导线在安装气象条件下,在跨越点处风偏距离, m;
b—本工程导线边线间水平距离, m;
γ—跨越交叉角。
风偏计算式:Zx=1.808［x（l-x）/2H+0.32］
x—跨越点至任一邻塔距离;
l—跨越档档距;
H—本工程导线放线水平张力。

1.5+Zx
边导线
地线
b B 中导线
地线
边导线
1.5+Zx

电力线
2．3．2跨越架结构尺寸:

过线杆

外伸羊角

B
a
b b
拉线

10kV线跨越架（双侧双排）

a
b b
拉线

10kV线跨越架（双侧三排）
跨越架立杆、大横杆及小横杆间距分别如下：
立杆：1.5m 大横杆：1.2m 小横杆：0.8m
2.3.3 跨越架与被跨越线路的最小安全距离：
(1) 封顶杆(网)与导线垂直距离a≥1.5m
(2) 架面与导线水平距离b≥1.5m
2.3.4 10kV单杆架设的跨越架采用毛竹封顶，双杆架设的跨越架用不小于φ14的尼龙绳编网封顶。孔间距30cm，交错满布；
2.3.5 跨越架两侧设置不少于4组φ9.3钢丝绳拉线。每组拉线由上下两层组成，上层拉线与地面夹角不大于60°，上下层拉线共锚；角铁桩采用1.5m长的三连桩，角铁桩入土深度不少于1米，田里可采用地钻。内侧在与外拉线相对应位置设置3道φ9.3的钢丝绳拉线，注意保证拉线与带电导线的距离要大于安全距离；
2.3.6 跨越架的立杆、大横杆应错开搭接，搭接长度不得小于1.5m绑扎时应小头压在大头上，绑扣不得少于3道。立杆、大横杆、小横杆相交时，应先绑2根，再绑第3根，不得一根扣绑3根；
2.3.7 架体立杆均应垂直埋入坑内，埋深不得少于0.5m，且大头朝下，杆坑底部应夯实。遇松土或地面无法挖坑立杆时应绑扫地杆。跨越架的横杆应与立杆成直角搭设；
2.3.8 跨越架两端及每隔6～7根立杆设置剪刀撑，剪刀撑的绑扎点应设在立杆与横杆的交接处，且与地面的夹角不得大于60°；
2.3.9 被跨线两侧、封顶杆上方0.3～0.5m处，本工程每相导线正下方设置3组过线横杆，过线横杆采用硬木与毛竹上下合绑在一起。跨越架大面架两侧，应设外伸羊角，外伸羊角呈45°设置，外伸羊角宽度超出架两端边杆2m；
2．4停电封顶前的施工准备
2．4．1作业指导书的编写与技术交底。
2．4．2人力组织及原材料、工器具的准备。
2．4．3跨越架的预搭设
当跨越架搭设到全高一半的位置（不高于5m）时，设置下层拉线以加强保护，当达到封顶的高度后，设置上层拉线将其固定，等待停电封顶；
2．4．4跨越架预搭设过程中严格执行安规要求,满足人、工器具与带电导线的安全距离，且跨越架的预搭设工作必须在停电封顶前2天完成；
2．4．5跨越架搭设完毕后，架上预留5根φ16的白综绳，作为次级导引绳。
三、跨越施工计划
（1）所有跨越架均在各区段放线前搭设完毕，以满足放紧线施工要求。
（2）电力线跨越停电时间，以供电公司批准为准。

四、安全施工措施
4．1停电必须征得运行单位的许可，并办理相关手续后方可操作，运行单位也可派人监护；
4．2停电后，现场验电和挂接地线由放线施工队派专人负责，也可由运行单位派人进行，现场操作完毕，获得施工负责人或运行单位专职负责人施工许可后方可进行相关施工；
4．3恢复送电程序：现场施工负责人施工完毕，专职安全员（停、送电负责人）检查符合要求，反馈给运行单位专职负责人，运行单位按相关程序进行；
4．4 在带电体附近作业时，人体与带电体之间的最小安全距离应满足下表的规定： 表一
项目
带电体的电压等级
10kV
35kV
220kV
工器具、安装构件、导线、地线与带电体距离
2.0
3.5
5．0
作业人员的活动范围与带电体的距离
1.7
2.0
4．0
4．5架线施工用起重工具、临时地锚的安全系数提高30%；
4．6绑扎用铁丝单根开长度不得大于1.6m；
4．7临近带电体作业时，上下传递物体必须使用绝缘绳索，作业全过程应设专人监护；
4．8 绝缘网的驰度不得大于2.5m , 且距架空地线的最小净间距按表二选择；
4．9跨越架搭设完毕后，在醒目位置设立不少于两块警告标志。如“高压危险，禁止攀爬”、“登高危险，禁止攀爬”;
4．10跨越架必须经过验收合格后方可使用;.
4．11强风,暴雨过后应对跨越架进行检查,确认合格后方可使用;
4．12施工人员不得在跨越架内侧攀登或作业，并严禁从封顶架上通过；
4．13施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于85%或5级以上大风时，应停止工作。如施工中遇到上述情况，则应将已展放好的网绳加以安全保护，避免造成意外。
4．14放线时的通讯必须迅速、清晰、畅通；放线施工期间，跨越架应派不少于3人监护，并保持通信畅通，同时跨越架施工现场应留有足够备用毛竹等材料；
4．15拆除跨越架时，应由上向下逐根拆除。拆下的材料应有人传送，不得向下抛扔。
4．16 跨越架搭设其他未尽事宜执行《电力建设安全工作规程（架空电力线路部分）》（DL5009.2---2004），《跨越电力线路架线施工规程》（DL5106---1999）。

五、跨越施工劳动组织
跨越架施工以专业搭架队（20人）为主，在项目部的领导下，工程管理部负责其跨越架施工的具体调度、协调、施工安排和技术指导与质量监督；安全监察部负责其跨越架施工的安全监督与跨越架的检查及验收，同时负责被跨电力线停、送电联系及其他交叉跨越的联系；工程外联部负责其与施工相关的所有政策处理、青苗赔偿等联系、协调工作，确保施工顺利进行。
跨越施工无论是停电落线跨越还是停电封顶带电跨越，其时间均较紧促，为了保证本线路跨越施工安全、高效的完成，项目部将精心组织、合理安排，充分调动各方面的有利条件，全力以赴，确保在规定的时间里完成相应的任务。

六、施工机具表
表二
序号
名称
规格
单位
数量
备注
1
农用车

台
1

2
角铁桩
∠90×8×1.5m
根
若干
或地钻
3
白棕绳
φ16×30m
根
若干

4
大锤
18磅
根个
1

5
拉线
φ9.3
根
若干

6
毛竹

根
若干

7
铁丝
8＂

若干

8
验电器
10kV
套
1

9
验电器
35kV
套
1

10
验电器
110kV
套
1

11
验电器
220kV
套
1
