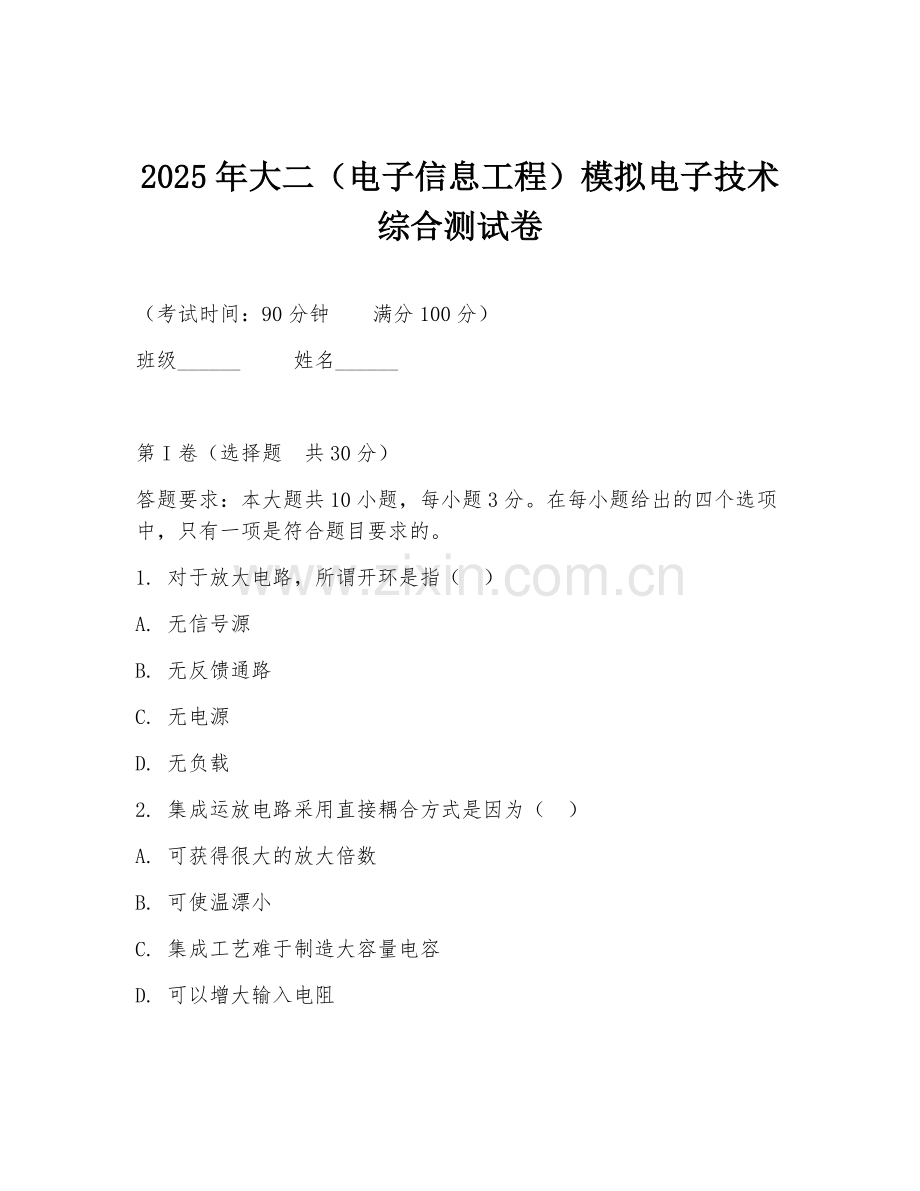

2025年大二（电子信息工程）模拟电子技术综合测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 对于放大电路，所谓开环是指（ ）
A. 无信号源
B. 无反馈通路
C. 无电源
D. 无负载
2. 集成运放电路采用直接耦合方式是因为（ ）
A. 可获得很大的放大倍数
B. 可使温漂小
C. 集成工艺难于制造大容量电容
D. 可以增大输入电阻

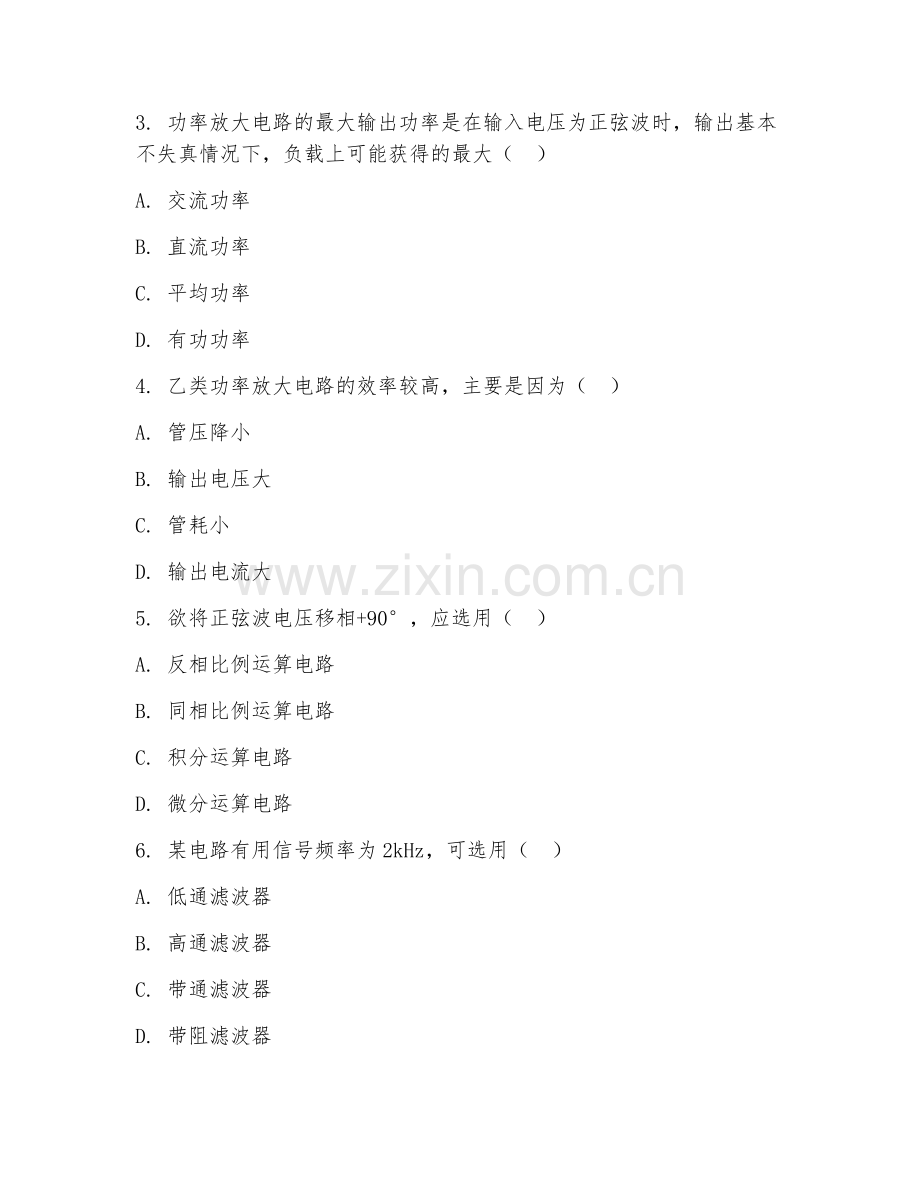

3. 功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大（ ）
A. 交流功率
B. 直流功率
C. 平均功率
D. 有功功率
4. 乙类功率放大电路的效率较高，主要是因为（ ）
A. 管压降小
B. 输出电压大
C. 管耗小
D. 输出电流大
5. 欲将正弦波电压移相+90°，应选用（ ）
A. 反相比例运算电路
B. 同相比例运算电路
C. 积分运算电路
D. 微分运算电路
6. 某电路有用信号频率为2kHz，可选用（ ）
A. 低通滤波器
B. 高通滤波器
C. 带通滤波器
D. 带阻滤波器
7. 串联型稳压电路中的调整管工作在（ ）
A. 放大状态
B. 饱和状态
C. 截止状态
D. 开关状态
8. 在单相桥式整流电路中，若有一只整流管接反，则（ ）
A. 输出电压约为2UD
B. 变为半波整流
C. 整流管将因电流过大而烧坏
D. 输出电压为零
9. 直流稳压电源中滤波电路的作用是（ ）
A. 将交流变为直流
B. 将高频变为低频
C. 将交直流混合量中的交流成分滤掉
D. 将交直流混合量中的直流成分滤掉
10. 某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（ ）
A. 10kΩ
B. 4kΩ
C. 3kΩ
D. 2kΩ

第II卷（非选择题 共70分）
11. （10分）简述三极管放大电路的三种基本组态及其特点。
12. （15分）分析图示功率放大电路的工作原理，并说明其属于哪种类型的功率放大电路。（此处可简单描述一下电路结构）
13. （15分）设计一个输出电压可调的直流稳压电源，要求输出电压范围为5V - 15V，输出电流为1A。画出电路原理图，并简述各部分电路的作用。
14. （15分）材料：某电子设备中的放大电路出现了输出信号失真的问题。经检测，发现三极管的静态工作点设置不合理。已知该放大电路采用共发射极组态，三极管型号为9013，电源电压VCC = 12V。要求：分析可能导致输出信号失真的原因，并提出解决措施。
15. （15分）材料：在一个音频放大系统中，需要设计一个前置放大电路来提高音频信号的幅度。已知输入音频信号的幅度范围为0.1mV - 1mV，频率范围为20Hz - 20kHz，要求输出信号幅度范围为1V - 10V。要求：设计一个合适的前置放大电路，画出电路图，并说明电路中各元件的作用。

答案：1. B 2. C 3. A 4. C 5. C 6. C 7. A 8. C 9. C 10. B
11. 共发射极放大电路：电压放大倍数大，输入电阻和输出电阻适中，应用广泛。共集电极放大电路：电压放大倍数近似为1，输入电阻大，输出电阻小，常用于缓冲和阻抗匹配。共基极放大电路：电压放大倍数大，输入电阻小，输出电阻大，高频特性好。
12. 工作原理：通过三极管的放大作用将输入信号放大后输出。属于乙类功率放大电路，其特点是三极管在输入信号的半个周期内导通工作。
13. 电路原理图：由变压器、整流电路、滤波电路和稳压电路组成。变压器将交流电压降压，整流电路将交流变为直流，滤波电路滤除交流成分，稳压电路稳定输出电压。
14. 原因可能是静态工作点过高或过低。解决措施：若静态工作点过高，可减小基极偏置电阻；若静态工作点过低，可增大基极偏置电阻。
15. 电路图：采用同相比例运算放大电路。输入信号接入运放同相输入端，通过反馈电阻和输入电阻的比值确定放大倍数。作用：输入电阻大，对信号源影响小；同相输入可避免反相输入带来的相位失真。
