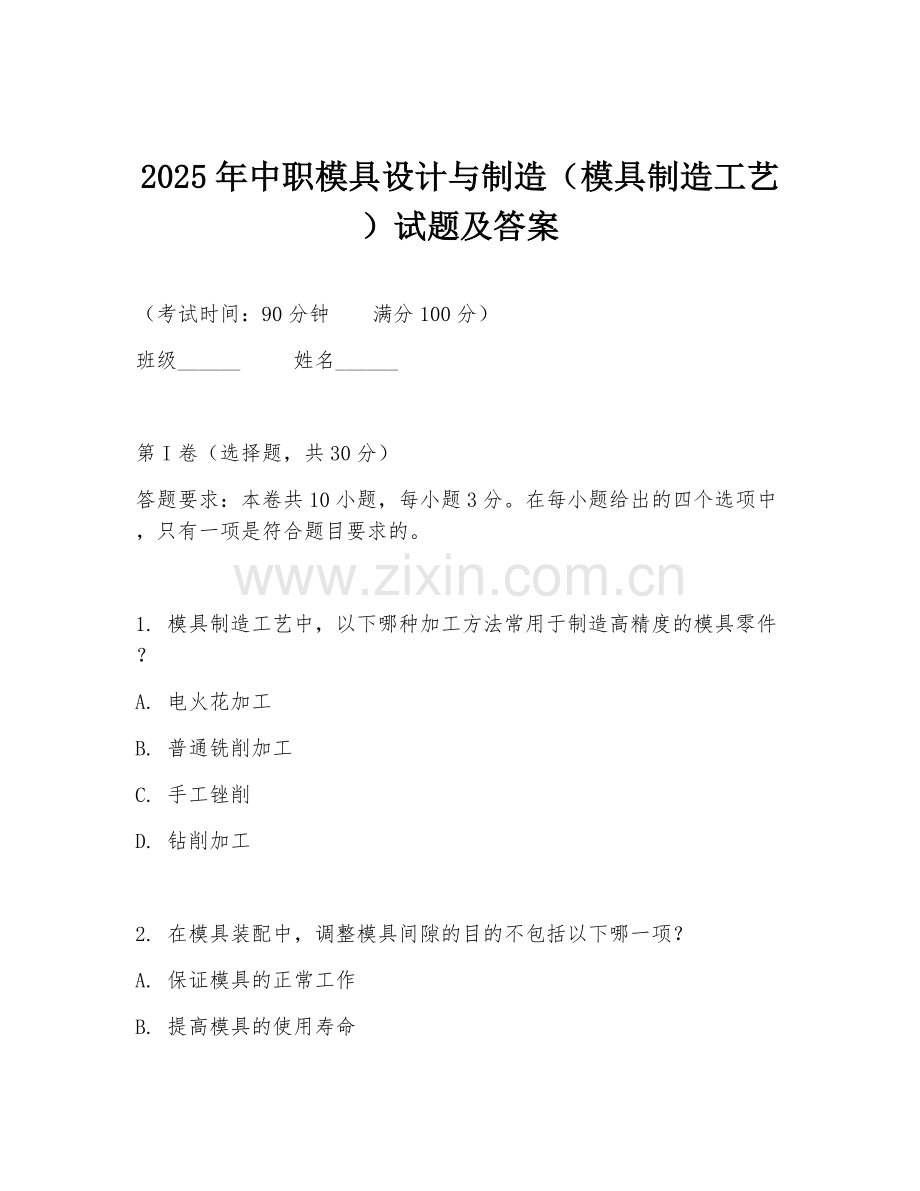

2025年中职模具设计与制造（模具制造工艺）试题及答案.doc

2025年中职模具设计与制造（模具制造工艺）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 模具制造工艺中，以下哪种加工方法常用于制造高精度的模具零件？
A. 电火花加工
B. 普通铣削加工
C. 手工锉削
D. 钻削加工

2. 在模具装配中，调整模具间隙的目的不包括以下哪一项？
A. 保证模具的正常工作
B. 提高模具的使用寿命
C. 降低模具的制造成本
D. 确保零件的成型精度

3. 模具制造中，选择刀具时主要考虑的因素不包括：
A. 刀具的硬度
B. 刀具的价格
C. 刀具的切削性能
D. 刀具的耐用度

4. 以下哪种热处理工艺能提高模具材料的硬度和耐磨性？
A. 退火
B. 正火
C. 淬火
D. 回火

5. 模具制造工艺过程中，工艺文件的作用不包括：
A. 指导生产操作
B. 保证产品质量
C. 提高生产效率
D. 降低工人劳动强度

6. 模具制造中，对于形状复杂的零件，常采用的加工工艺是：
A. 数控加工
B. 普通车削加工
C. 砂型铸造
D. 锻造

7. 在模具制造中，测量模具零件尺寸精度常用的量具是：
A. 游标卡尺
B. 钢直尺
C. 角度尺
D. 千分尺

8. 模具装配时，零件的清洗目的不包括：
A. 去除零件表面的油污
B. 去除零件表面的铁锈
C. 提高零件的表面粗糙度
D. 保证零件的装配质量

9. 模具制造工艺中，以下哪种工艺可以改善模具材料的切削加工性能？
A. 调质处理
B. 渗碳处理
C. 氮化处理
D. 球化退火

10. 模具制造中，影响模具精度的因素不包括：
A. 加工设备的精度
B. 模具材料的质量
C. 操作人员的技术水平
D. 模具的使用频率

第II卷（非选择题，共70分）

二、填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在横线上填写正确答案。

1. 模具制造工艺包括毛坯制造、______、热处理、装配等环节。

2. 电火花加工主要用于加工______的模具零件。

3. 模具装配时，常用的定位方法有______、定位销定位等。

4. 模具材料的性能要求包括______、硬度、耐磨性等。

5. 模具制造中，工艺路线的拟定主要包括选择加工方法、______、确定加工顺序等。

三、判断题（共10分）
答题要求：本大题共5小题，每小题2分。判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 模具制造中，粗加工时应选用较大的切削用量，以提高加工效率。（ ）
2. 模具装配时，零件的配合间隙越小越好。（ ）
3. 热处理工艺只能提高模具材料的硬度，不能改善其韧性。（ ）
4. 数控加工可以实现模具零件的自动化加工，提高加工精度和效率。（ ）
5. 模具制造工艺过程中，不需要进行质量检验。（ ）

四、简答题（共20分）
答题要求：本大题共2小题，每小题10分。请简要回答问题。

1. 简述模具制造工艺中热处理工艺的作用及常见的热处理方法。

2. 模具装配的工艺流程包括哪些步骤？

五、材料分析题（共30分）
答题要求：阅读以下材料，回答问题。

材料：在模具制造过程中，某工厂接到一批模具订单，要求制造一批塑料注射模具。模具的尺寸精度要求较高，形状复杂。工厂技术人员根据模具的特点，制定了如下制造工艺方案：首先采用数控加工中心进行零件的粗加工和半精加工，然后进行电火花加工对一些关键部位进行精加工，最后进行模具装配和调试。在加工过程中，发现部分零件的尺寸精度不符合要求，经过分析，发现是由于加工设备的精度不够导致的。

1. 请分析该工艺方案的合理性及存在的问题。（10分）

2. 针对尺寸精度不符合要求的问题，提出改进措施。（10分）

3从模具制造工艺的角度，谈谈如何提高模具的质量和生产效率。（10分）

答案：
一、选择题
1. A
2. C
3. B
4. C
5. D
6. A
7. D
8. C
9. D
10. D

二、填空题
1. 机械加工
2. 形状复杂
3. 定位块定位
4. 强度
5. 划分加工阶段

三、判断题
1. √
2. ×
3. ×
4. √
5. ×

四、简答题
1. 热处理工艺的作用：改善模具材料的切削加工性能；消除毛坯制造时产生的残余应力；提高模具材料的硬度、强度、耐磨性、耐腐蚀性等力学性能。常见的热处理方法有退火、正火、淬火、回火、调质处理、渗碳、渗氮等。
2. 模具装配的工艺流程包括：装配前的准备工作，如清洗零件、检验零件尺寸和形状精度等；确定装配基准；按照装配顺序进行零件的装配，如先装配固定部分，再装配活动部分；进行调整和修配，保证零件之间的配合精度；进行试模和调试，检查模具是否能正常工作，如有问题及时进行调整和修复。

五、材料分析题
1. 该工艺方案的合理性在于采用数控加工中心进行粗加工和半精加工，能够保证零件的加工精度和效率，电火花加工用于关键部位的精加工可以满足形状复杂零件的加工要求。存在的问题是加工设备精度不够，导致部分零件尺寸精度不符合要求。
2. 改进措施：对加工设备进行精度检测和调试，确保设备精度符合要求；对不符合尺寸精度要求的零件进行重新加工或修复，可采用更精密的加工工艺或设备；加强加工过程中的质量检测，及时发现和纠正问题。
3. 提高模具质量和生产效率的方法：选择高精度的加工设备，并定期进行维护和保养；优化模具制造工艺路线，合理安排加工顺序和加工方法；加强操作人员的技术培训，提高其操作技能和质量意识；采用先进的模具制造技术，如快速成型技术、智能制造技术等；建立完善的质量控制体系，加强对模具制造过程的质量检测和管理。
